Page 201 of 272

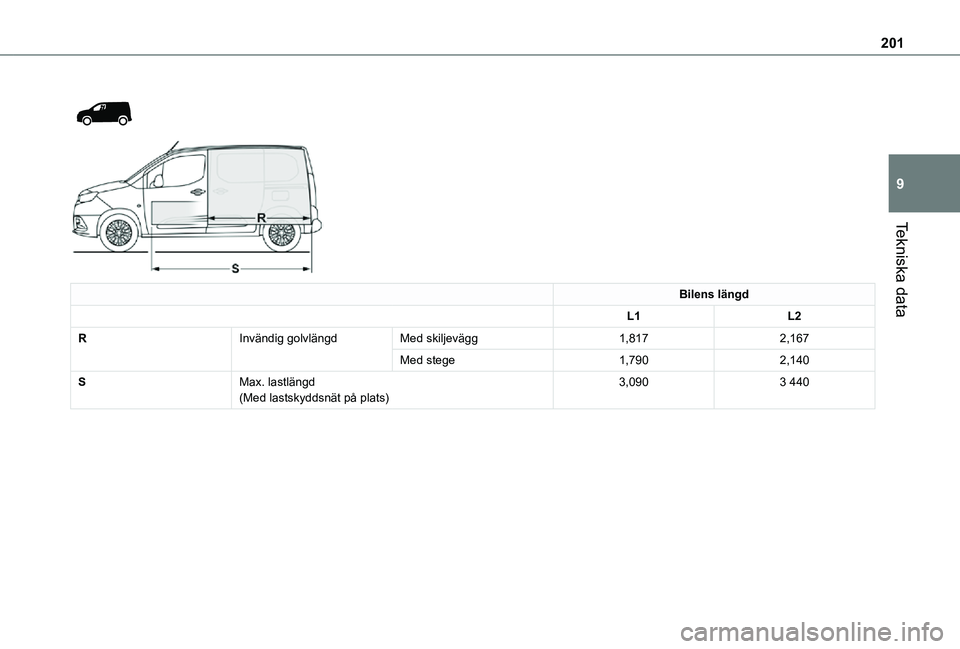

201
Tekniska data
9
Bilens längd
L1L2
RInvändig golvlängdMed skiljevägg1,8172,167
Med stege1,7902,140
SMax. lastlängd(Med lastskyddsnät på plats)3,0903 440
Page 202 of 272

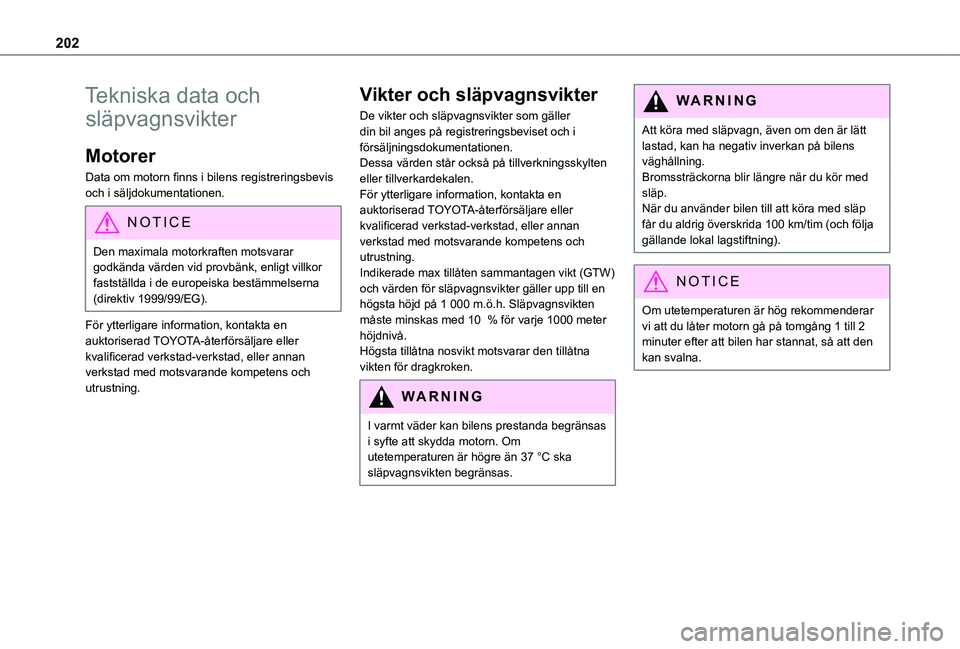

202
Tekniska data och
släpvagnsvikter
Motorer
Data om motorn finns i bilens registreringsbevis och i säljdokumentationen.
NOTIC E
Den maximala motorkraften motsvarar godkända värden vid provbänk, enligt villkor fastställda i de europeiska bestämmelserna (direktiv 1999/99/EG).
För ytterligare information, kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.
Vikter och släpvagnsvikter
De vikter och släpvagnsvikter som gäller din bil anges på registreringsbeviset och i försäljningsdokumentationen.Dessa värden står också på tillverkningsskylten eller tillverkardekalen.För ytterligare information, kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.Indikerade max tillåten sammantagen vikt (GTW) och värden för släpvagnsvikter gäller upp till en högsta höjd på 1 000 m.ö.h. Släpvagnsvikten måste minskas med 10 % för varje 1000 meter höjdnivå.Högsta tillåtna nosvikt motsvarar den tillåtna vikten för dragkroken.
WARNI NG
I varmt väder kan bilens prestanda begränsas i syfte att skydda motorn. Om utetemperaturen är högre än 37 °C ska släpvagnsvikten begränsas.
WARNI NG
Att köra med släpvagn, även om den är lätt lastad, kan ha negativ inverkan på bilens väghållning.Bromssträckorna blir längre när du kör med släp.När du använder bilen till att köra med släp får du aldrig överskrida 100 km/tim (och följa gällande lokal lagstiftning).
NOTIC E
Om utetemperaturen är hög rekommenderar vi att du låter motorn gå på tomgång 1 till 2 minuter efter att bilen har stannat, så att den kan svalna.
Page 203 of 272

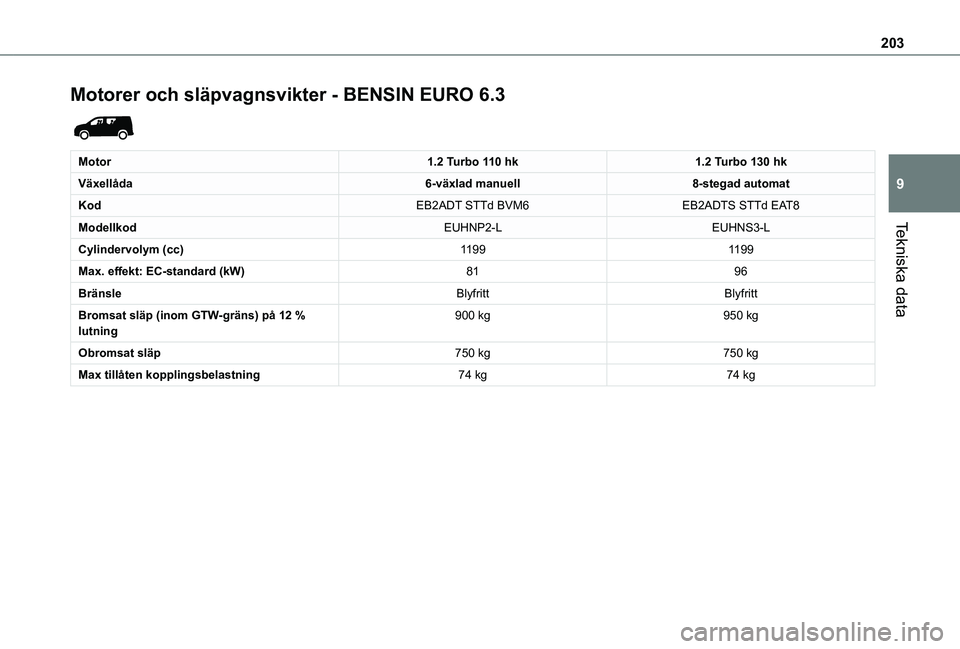

203
Tekniska data
9
Motorer och släpvagnsvikter - BENSIN EURO 6.3
Motor1.2 Turbo 110 hk1.2 Turbo 130 hk
Växellåda6-växlad manuell8-stegad automat
KodEB2ADT STTd BVM6EB2ADTS STTd EAT8
ModellkodEUHNP2-LEUHNS3-L
Cylindervolym (cc)11991199
Max. effekt: EC-standard (kW)8196
BränsleBlyfrittBlyfritt
Bromsat släp (inom GTW-gräns) på 12 % lutning900 kg950 kg
Obromsat släp750 kg750 kg
Max tillåten kopplingsbelastning74 kg74 kg
Page 204 of 272
204
Motorer och släpvagnsvikter - Diesel EURO 6.2
Motor1.5D-4D 75HP1.5D-4D 100HP1.5D-4D 130HP
Växellåda5-växlad manuell5-växlad manuell6-växlad manuell8-stegad automat
KodDV5RE STTd BVM5DV5RD STTd BVM5DV5RC STTd BVM6DV5RC STTa EAT8
ModellkodEFYHWC-GEFYHWC-HEFYHYC-LEFYHZJ-LEFYHZR-L
Cylindervolym (cc)1499149914991499
Max. effekt: EC-standard (kW)55759696
BränsleDieselDieselDieselDiesel
Bromsat släp (inom GTW-gräns) på 12 % lutning1100 kg1050 kg1250 kg1050 kg
Obromsat släp 690 kg750 kg750 kg750 kg
Max tillåten kopplingsbelastning 74 kg74 kg74 kg74 kg
Page 205 of 272

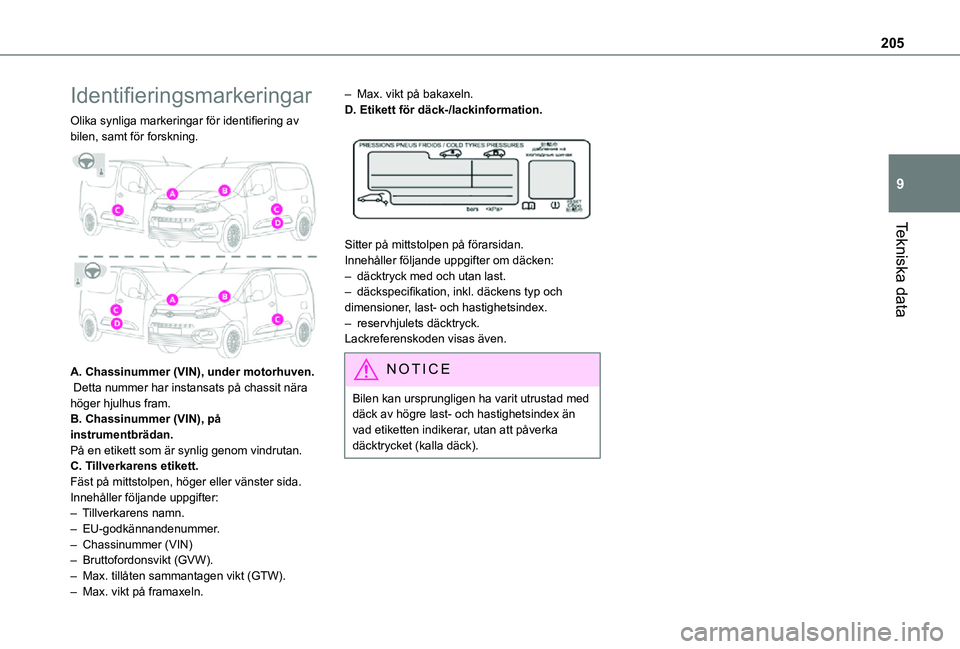

205
Tekniska data
9
Identifieringsmarkeringar
Olika synliga markeringar för identifiering av bilen, samt för forskning.
A. Chassinummer (VIN), under motorhuven. Detta nummer har instansats på chassit nära höger hjulhus fram.B. Chassinummer (VIN), på instrumentbrädan.På en etikett som är synlig genom vindrutan.C. Tillverkarens etikett.Fäst på mittstolpen, höger eller vänster sida.Innehåller följande uppgifter:– Tillverkarens namn.– EU-godkännandenummer.– Chassinummer (VIN)
– Bruttofordonsvikt (GVW).– Max. tillåten sammantagen vikt (GTW).– Max. vikt på framaxeln.
– Max. vikt på bakaxeln.D. Etikett för däck-/lackinformation.
Sitter på mittstolpen på förarsidan.Innehåller följande uppgifter om däcken:– däcktryck med och utan last.– däckspecifikation, inkl. däckens typ och dimensioner, last- och hastighetsindex.– reservhjulets däcktryck.Lackreferenskoden visas även.
NOTIC E
Bilen kan ursprungligen ha varit utrustad med däck av högre last- och hastighetsindex än vad etiketten indikerar, utan att påverka däcktrycket (kalla däck).
Page 206 of 272

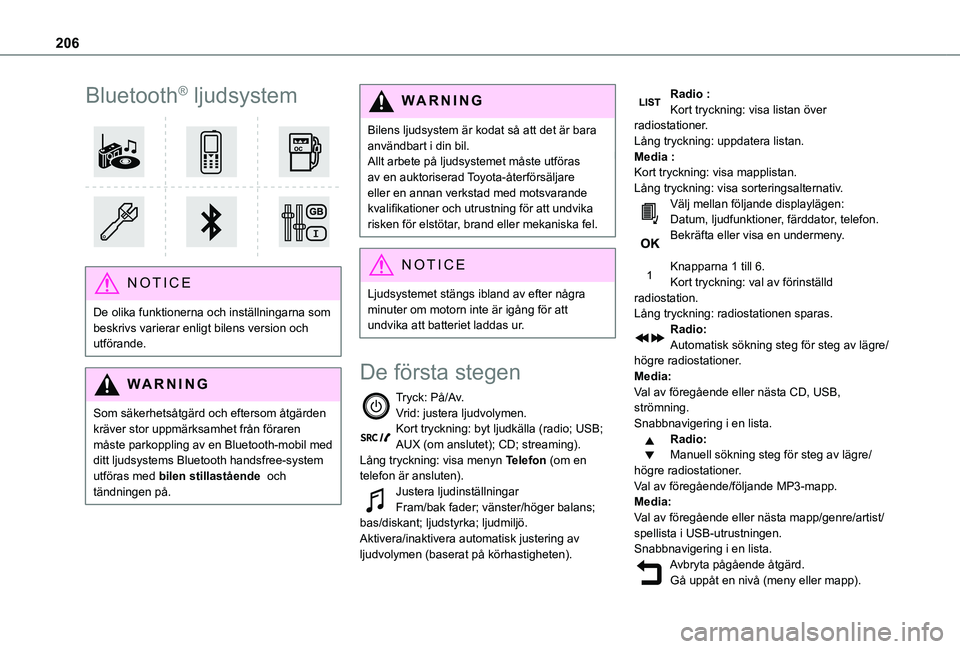

206
Bluetooth® ljudsystem
NOTIC E
De olika funktionerna och inställningarna som beskrivs varierar enligt bilens version och utförande.
WARNI NG
Som säkerhetsåtgärd och eftersom åtgärden kräver stor uppmärksamhet från föraren
måste parkoppling av en Bluetooth-mobil med ditt ljudsystems Bluetooth handsfree-system utföras med bilen stillastående och tändningen på.
WARNI NG
Bilens ljudsystem är kodat så att det är bara användbart i din bil.Allt arbete på ljudsystemet måste utföras av en auktoriserad Toyota-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning för att undvika risken för elstötar, brand eller mekaniska fel.
NOTIC E
Ljudsystemet stängs ibland av efter några minuter om motorn inte är igång för att undvika att batteriet laddas ur.
De första stegen
Tryck: På/Av.Vrid: justera ljudvolymen.Kort tryckning: byt ljudkälla (radio; USB; AUX (om anslutet); CD; streaming).Lång tryckning: visa menyn Telefon (om en telefon är ansluten).Justera ljudinställningarFram/bak fader; vänster/höger balans; bas/diskant; ljudstyrka; ljudmiljö.Aktivera/inaktivera automatisk justering av ljudvolymen (baserat på körhastigheten).
Radio :Kort tryckning: visa listan över radiostationer.Lång tryckning: uppdatera listan.Media :Kort tryckning: visa mapplistan.Lång tryckning: visa sorteringsalternativ.Välj mellan följande displaylägen: Datum, ljudfunktioner, färddator, telefon.Bekräfta eller visa en undermeny.
Knapparna 1 till 6.Kort tryckning: val av förinställd radiostation.Lång tryckning: radiostationen sparas.Radio:Automatisk sökning steg för steg av lägre/högre radiostationer.Media:Val av föregående eller nästa CD, USB, strömning.Snabbnavigering i en lista.Radio:
Manuell sökning steg för steg av lägre/högre radiostationer.Val av föregående/följande MP3-mapp.Media:Val av föregående eller nästa mapp/genre/artist/spellista i USB-utrustningen.Snabbnavigering i en lista.Avbryta pågående åtgärd.Gå uppåt en nivå (meny eller mapp).
Page 207 of 272

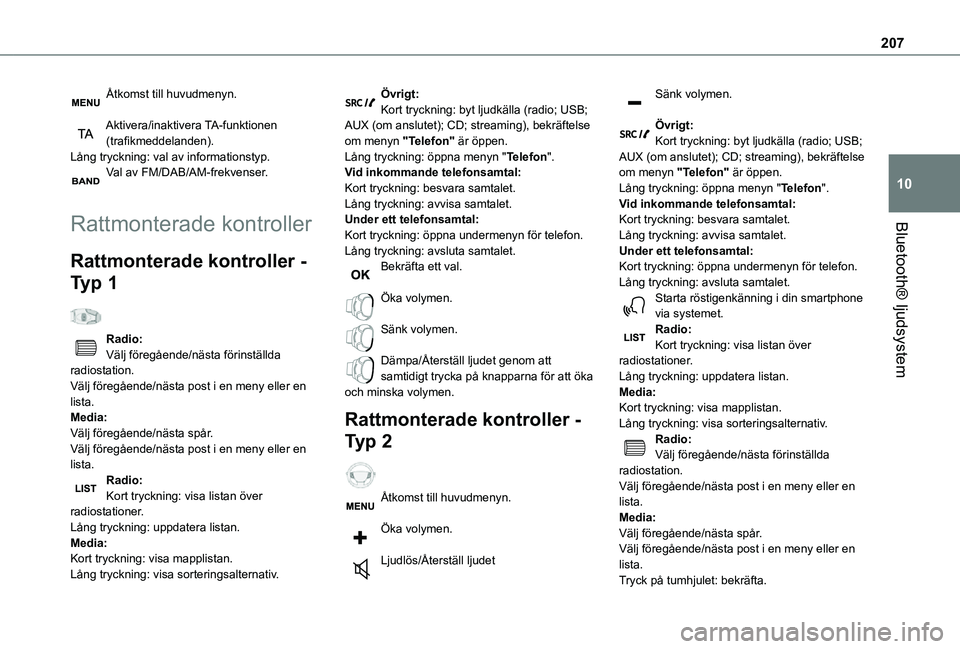

207
Bluetooth® ljudsystem
10
Åtkomst till huvudmenyn.
Aktivera/inaktivera TA-funktionen (trafikmeddelanden).Lång tryckning: val av informationstyp.Val av FM/DAB/AM-frekvenser.
Rattmonterade kontroller
Rattmonterade kontroller -
Typ 1
Radio:Välj föregående/nästa förinställda radiostation.Välj föregående/nästa post i en meny eller en lista.Media:Välj föregående/nästa spår.
Välj föregående/nästa post i en meny eller en lista.Radio:Kort tryckning: visa listan över radiostationer.Lång tryckning: uppdatera listan.Media:Kort tryckning: visa mapplistan.Lång tryckning: visa sorteringsalternativ.
Övrigt:Kort tryckning: byt ljudkälla (radio; USB; AUX (om anslutet); CD; streaming), bekräftelse om menyn "Telefon" är öppen.Lång tryckning: öppna menyn "Telefon".Vid inkommande telefonsamtal:Kort tryckning: besvara samtalet.Lång tryckning: avvisa samtalet.Under ett telefonsamtal:Kort tryckning: öppna undermenyn för telefon.Lång tryckning: avsluta samtalet.Bekräfta ett val.
Öka volymen.
Sänk volymen.
Dämpa/Återställ ljudet genom att samtidigt trycka på knapparna för att öka och minska volymen.
Rattmonterade kontroller -
Typ 2
Åtkomst till huvudmenyn.
Öka volymen.
Ljudlös/Återställ ljudet
Sänk volymen.
Övrigt:Kort tryckning: byt ljudkälla (radio; USB; AUX (om anslutet); CD; streaming), bekräftelse om menyn "Telefon" är öppen.Lång tryckning: öppna menyn "Telefon".Vid inkommande telefonsamtal:Kort tryckning: besvara samtalet.Lång tryckning: avvisa samtalet.Under ett telefonsamtal:Kort tryckning: öppna undermenyn för telefon.Lång tryckning: avsluta samtalet.Starta röstigenkänning i din smartphone via systemet.Radio:Kort tryckning: visa listan över radiostationer.Lång tryckning: uppdatera listan.Media:Kort tryckning: visa mapplistan.Lång tryckning: visa sorteringsalternativ.Radio:
Välj föregående/nästa förinställda radiostation.Välj föregående/nästa post i en meny eller en lista.Media:Välj föregående/nästa spår.Välj föregående/nästa post i en meny eller en lista.Tryck på tumhjulet: bekräfta.
Page 208 of 272

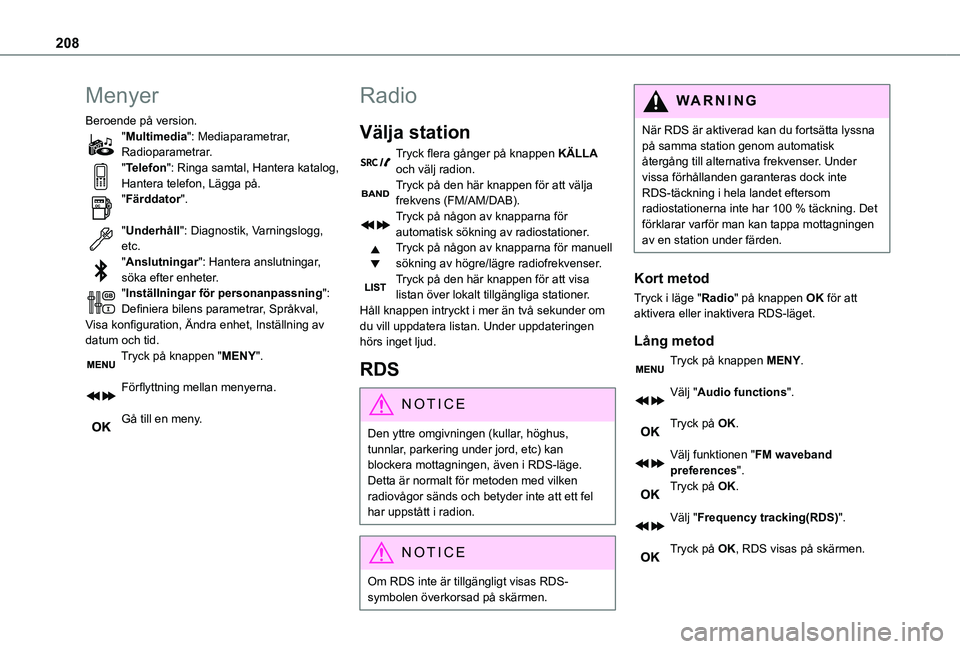

208
Menyer
Beroende på version."Multimedia": Mediaparametrar, Radioparametrar."Telefon": Ringa samtal, Hantera katalog, Hantera telefon, Lägga på."Färddator".
"Underhåll": Diagnostik, Varningslogg, etc."Anslutningar": Hantera anslutningar, söka efter enheter."Inställningar för personanpassning": Definiera bilens parametrar, Språkval, Visa konfiguration, Ändra enhet, Inställning av datum och tid.Tryck på knappen "MENY".
Förflyttning mellan menyerna.
Gå till en meny.
Radio
Välja station
Tryck flera gånger på knappen KÄLLA och välj radion.Tryck på den här knappen för att välja frekvens (FM/AM/DAB).Tryck på någon av knapparna för automatisk sökning av radiostationer.Tryck på någon av knapparna för manuell sökning av högre/lägre radiofrekvenser.Tryck på den här knappen för att visa listan över lokalt tillgängliga stationer.Håll knappen intryckt i mer än två sekunder om du vill uppdatera listan. Under uppdateringen hörs inget ljud.
RDS
NOTIC E
Den yttre omgivningen (kullar, höghus, tunnlar, parkering under jord, etc) kan blockera mottagningen, även i RDS-läge. Detta är normalt för metoden med vilken radiovågor sänds och betyder inte att ett fel har uppstått i radion.
NOTIC E
Om RDS inte är tillgängligt visas RDS-symbolen överkorsad på skärmen.
WARNI NG
När RDS är aktiverad kan du fortsätta lyssna på samma station genom automatisk återgång till alternativa frekvenser. Under vissa förhållanden garanteras dock inte RDS-täckning i hela landet eftersom radiostationerna inte har 100 % täckning. Det förklarar varför man kan tappa mottagningen av en station under färden.
Kort metod
Tryck i läge "Radio" på knappen OK för att aktivera eller inaktivera RDS-läget.
Lång metod
Tryck på knappen MENY.
Välj "Audio functions".
Tryck på OK.
Välj funktionen "FM waveband preferences".Tryck på OK.
Välj "Frequency tracking(RDS)".
Tryck på OK, RDS visas på skärmen.
