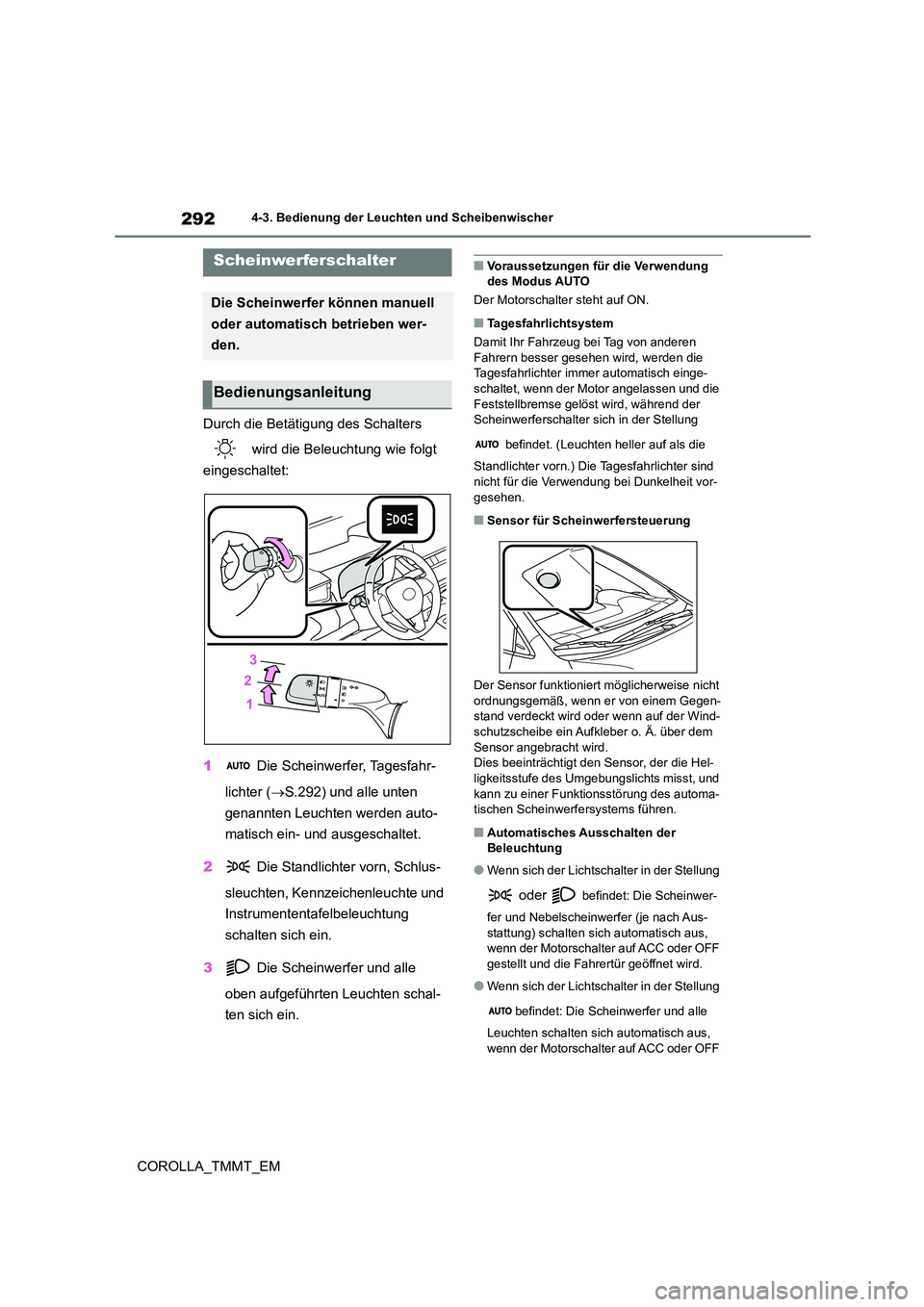

2924-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
4-3.Bedienung der Leuchten und Scheibenwischer
Durch die Betätigung des Schalters
wird die Beleuchtung wie folgt
eingeschaltet:
1 Die Scheinwerfer, Tagesfahr-
lichter ( S.292) und alle unten
genannten Leuchten werden auto-
matisch ein- und ausgeschaltet.
2 Die Standlichter vorn, Schlus-
sleuchten, Kennzeichenleuchte und
Instrumententafelbeleuchtung
schalten sich ein.
3 Die Scheinwerfer und alle
oben aufgeführten Leuchten schal-
ten sich ein.
■Voraussetzungen für die Verwendung des Modus AUTO
Der Motorschalter steht auf ON.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen
Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch einge- schaltet, wenn der Motor angelassen und die
Feststellbremse gelöst wird, während der
Scheinwerferschalter sich in der Stellung
befindet. (Leuchten heller auf als die
Standlichter vorn.) Die Tagesfahrlichter sind nicht für die Verwendung bei Dunkelheit vor-
gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind- schutzscheibe ein Aufkleber o. Ä. über dem
Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hel- ligkeitsstufe des Umgebungslichts misst, und
kann zu einer Funktionsstörung des automa-
tischen Scheinwerfe rsystems führen.
■Automatisches Ausschalten der Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwer-
fer und Nebelscheinwerfer (je nach Aus-
stattung) schalten sich automatisch aus, wenn der Motorschalter auf ACC oder OFF
gestellt und die Fahrertür geöffnet wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten schalten sich automatisch aus, wenn der Motorschalter auf ACC oder OFF
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betrieben wer-
den.
Bedienungsanleitung

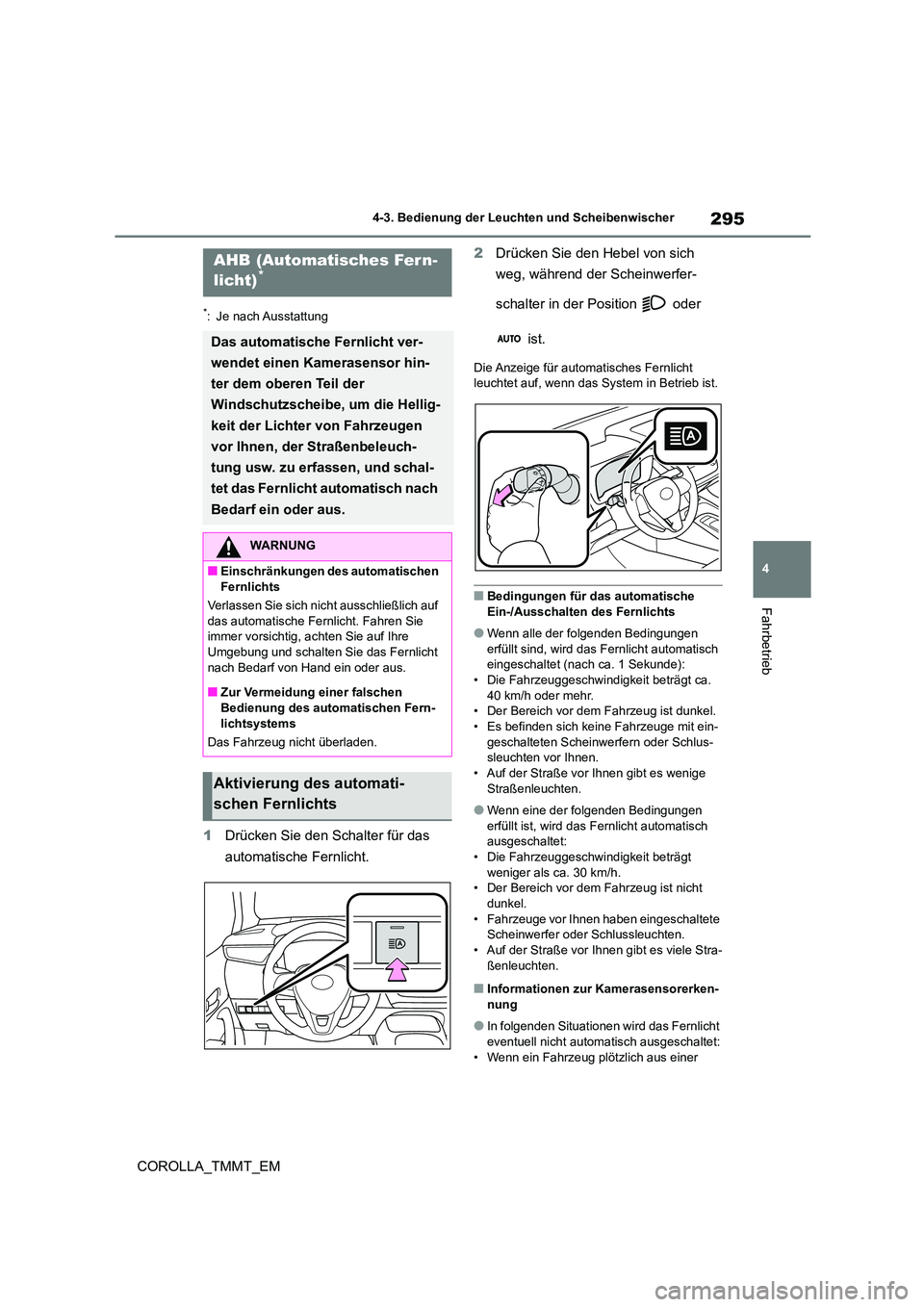

295
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
*: Je nach Ausstattung
1 Drücken Sie den Schalter für das
automatische Fernlicht.
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
Die Anzeige für automatisches Fernlicht
leuchtet auf, wenn das System in Betrieb ist.
■Bedingungen für das automatische
Ein-/Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen
erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt ca.
40 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus- sleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige
Straßenleuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 30 km/h. • Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Stra-
ßenleuchten.
■Informationen zur Kamerasensorerken- nung
●In folgenden Situationen wird das Fernlicht eventuell nicht automat isch ausgeschaltet:
• Wenn ein Fahrzeug plötzlich aus einer
AHB (Automatisches Fern-
licht)*
Das automatische Fernlicht ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und schal-
tet das Fernlicht automatisch nach
Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen
Fernlichts
Verlassen Sie sich nicht ausschließlich auf
das automatische Fernlicht. Fahren Sie immer vorsichtig, achten Sie auf Ihre
Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des automatischen Fern-
lichtsystems
Das Fahrzeug nicht überladen.
Aktivierung des automati-
schen Fernlichts

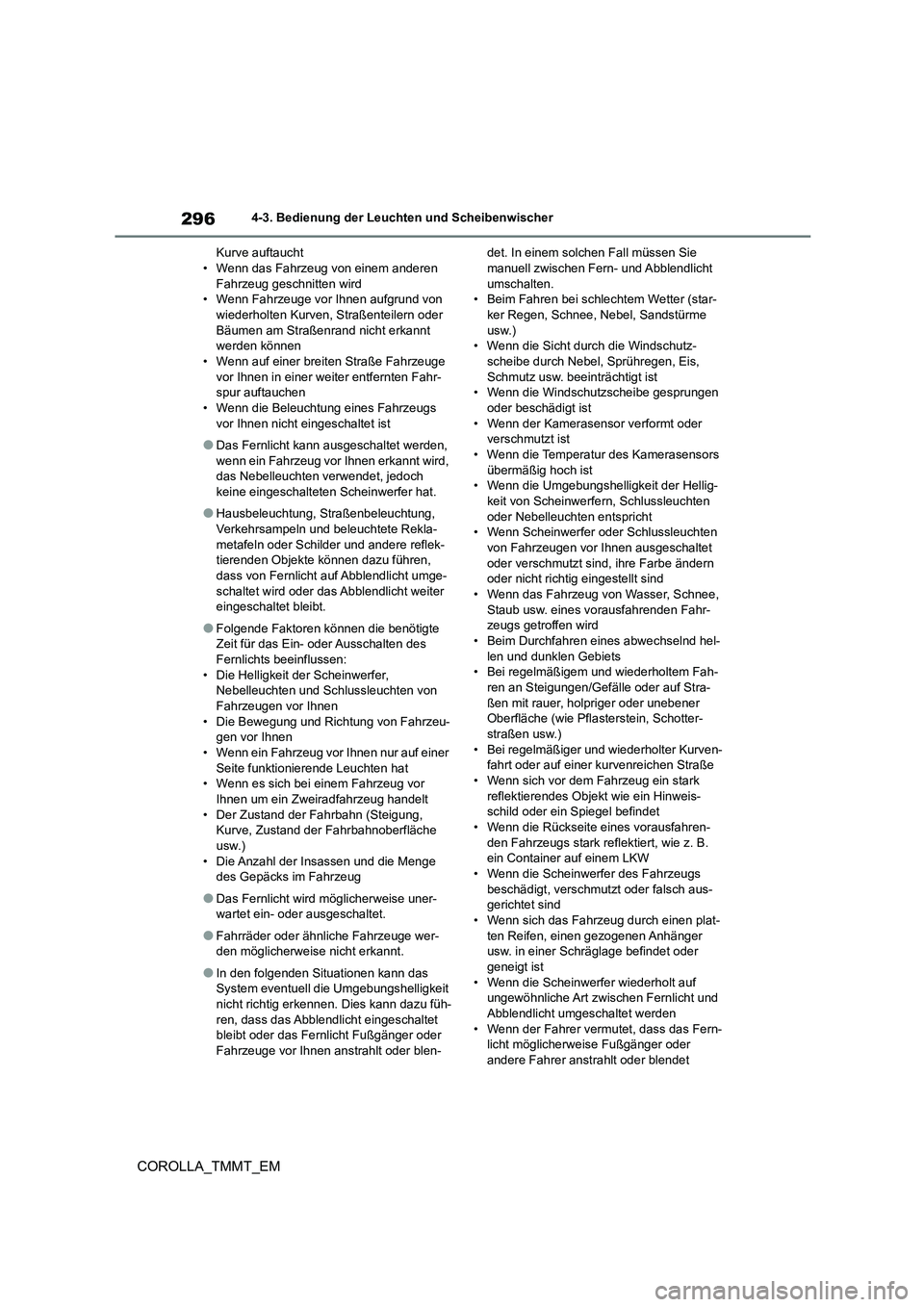

2964-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
Kurve auftaucht • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand nicht erkannt
werden können • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen in einer weiter entfernten Fahr-
spur auftauchen • Wenn die Beleuchtung eines Fahrzeugs
vor Ihnen nicht eingeschaltet ist
●Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, jedoch
keine eingeschalteten Scheinwerfer hat.
●Hausbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Rekla- metafeln oder Schilder und andere reflek-
tierenden Objekte können dazu führen,
dass von Fernlicht auf Abblendlicht umge- schaltet wird oder das Abblendlicht weiter
eingeschaltet bleibt.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen: • Die Helligkeit der Scheinwerfer,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-
gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung,
Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht wird möglicherweise uner-
wartet ein- oder ausgeschaltet.
●Fahrräder oder ähnliche Fahrzeuge wer-
den möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit
nicht richtig erkennen. Dies kann dazu füh- ren, dass das Abblendl icht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder
Fahrzeuge vor Ihnen anstrahlt oder blen-
det. In einem solchen Fall müssen Sie manuell zwischen Fern- und Abblendlicht
umschalten.
• Beim Fahren bei schlechtem Wetter (star- ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Windschutz- scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist
• Wenn die Windschutzscheibe gesprungen oder beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors übermäßig hoch ist
• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfe rn, Schlussleuchten oder Nebelleuchten entspricht
• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern
oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets
• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener
Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B.
ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-
gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder
geneigt ist • Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und
Abblendlicht umgeschaltet werden • Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder
andere Fahrer anstrahlt oder blendet

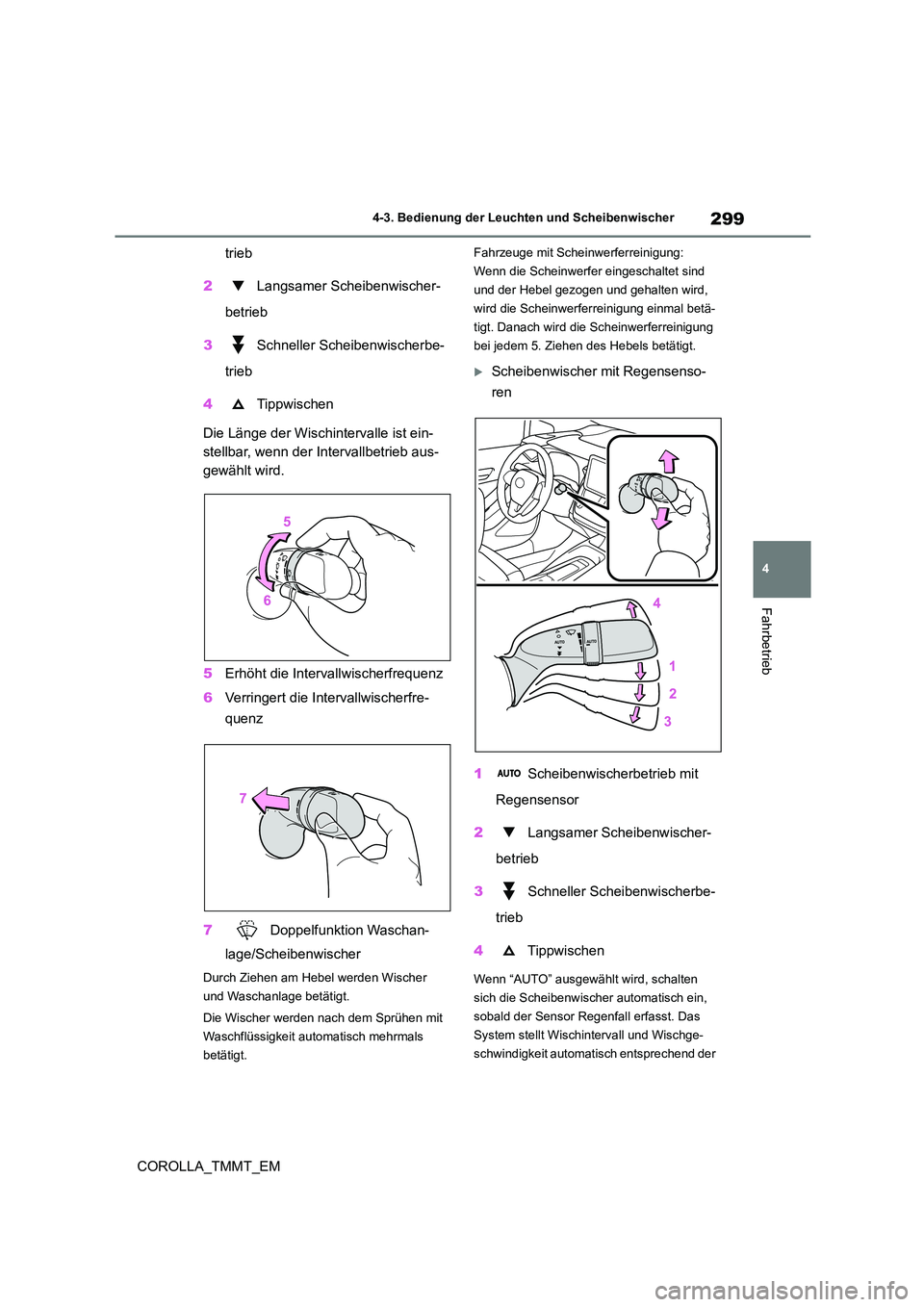

299
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
trieb
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Die Länge der Wischintervalle ist ein-
stellbar, wenn der Intervallbetrieb aus-
gewählt wird.
5 Erhöht die Intervallwischerfrequenz
6 Verringert die Intervallwischerfre-
quenz
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferr einigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
Scheibenwischer mit Regensenso-
ren
1 Scheibenwischerbetrieb mit
Regensensor
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Wenn “AUTO” ausgewählt wird, schalten
sich die Scheibenwisc her automatisch ein,
sobald der Sensor Regenfall erfasst. Das
System stellt Wischintervall und Wischge-
schwindigkeit automatisch entsprechend der

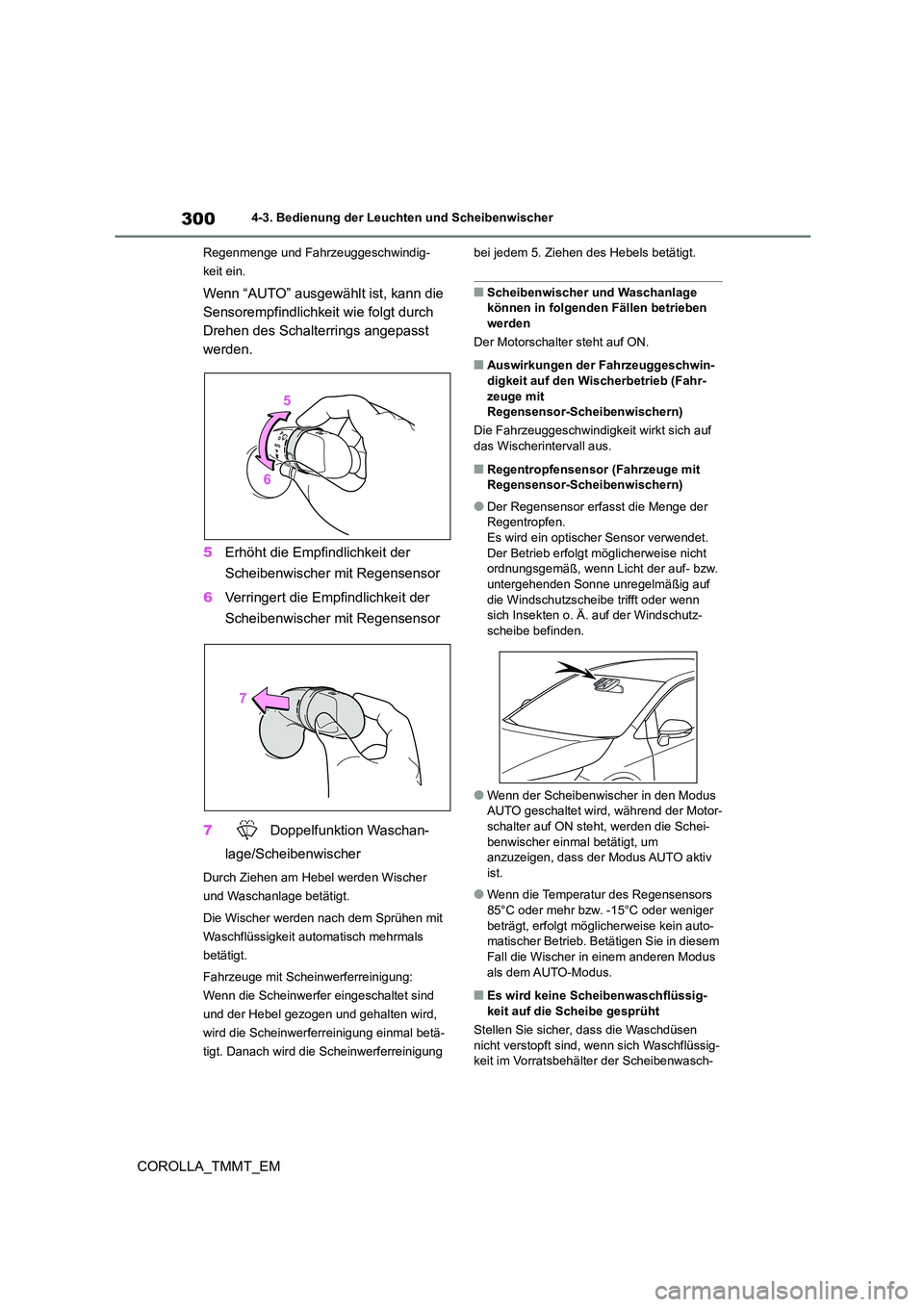

3004-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
Regenmenge und Fahrzeuggeschwindig-
keit ein.
Wenn “AUTO” ausgewählt ist, kann die
Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst
werden.
5 Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
6 Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage
können in folgenden Fällen betrieben werden
Der Motorschalter steht auf ON.
■Auswirkungen der Fahrzeuggeschwin-
digkeit auf den Wischerbetrieb (Fahr-
zeuge mit Regensensor-Scheibenwischern)
Die Fahrzeuggeschwindigk eit wirkt sich auf
das Wischerintervall aus.
■Regentropfensensor (Fahrzeuge mit
Regensensor-Scheibenwischern)
●Der Regensensor erfasst die Menge der
Regentropfen. Es wird ein optischer Sensor verwendet.
Der Betrieb erfolgt möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw. untergehenden Sonne unregelmäßig auf
die Windschutzscheibe trifft oder wenn
sich Insekten o. Ä. auf der Windschutz- scheibe befinden.
●Wenn der Scheibenwischer in den Modus AUTO geschaltet wird, während der Motor-
schalter auf ON steht, werden die Schei-
benwischer einmal betätigt, um anzuzeigen, dass der Modus AUTO aktiv
ist.
●Wenn die Temperatur des Regensensors
85°C oder mehr bzw. -15°C oder weniger
beträgt, erfolgt möglicherweise kein auto- matischer Betrieb. Betätigen Sie in diesem
Fall die Wischer in einem anderen Modus
als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen
nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwasch-

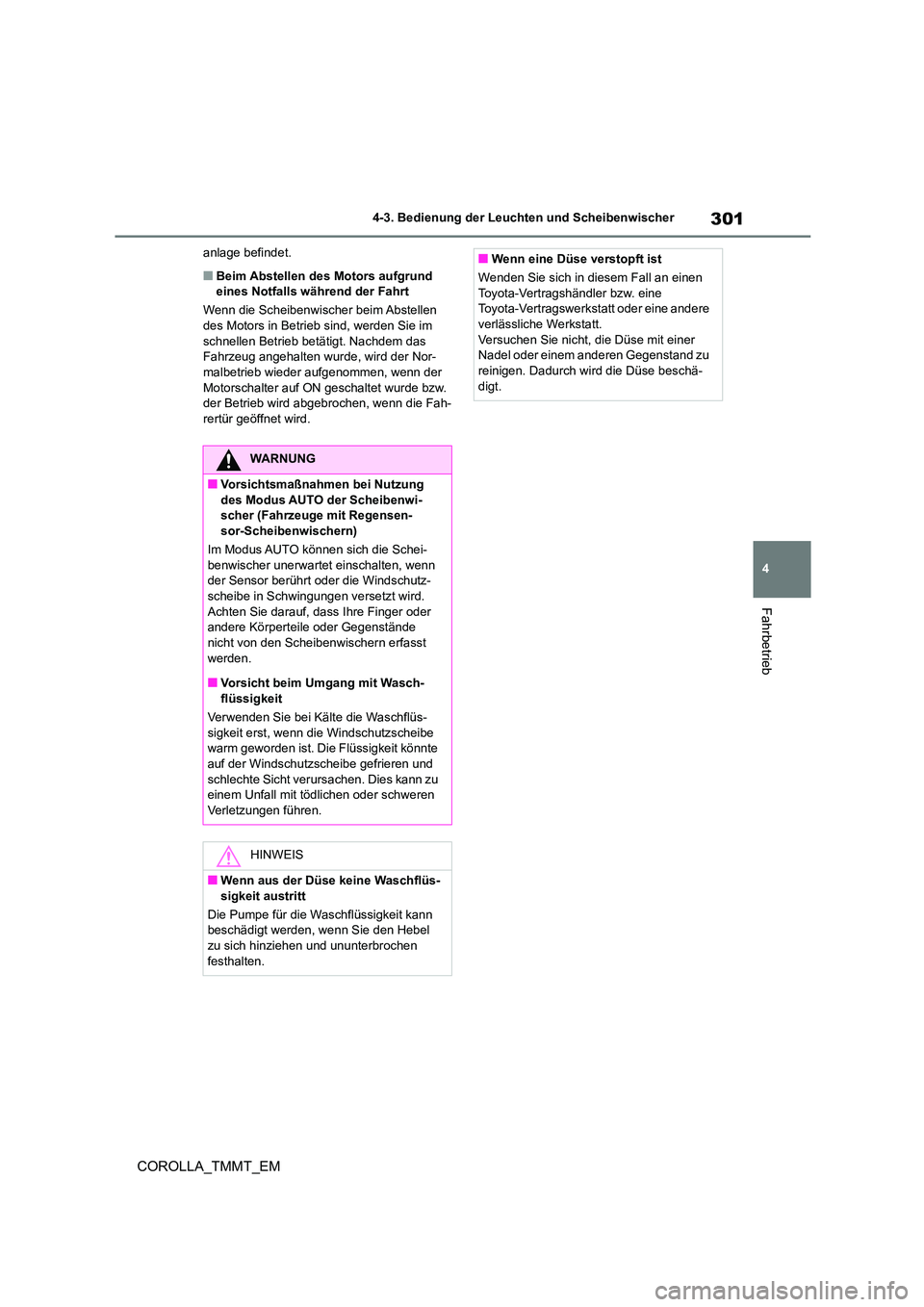

301
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
anlage befindet.
■Beim Abstellen des Motors aufgrund eines Notfalls während der Fahrt
Wenn die Scheibenwischer beim Abstellen
des Motors in Betrieb sind, werden Sie im
schnellen Betrieb betätigt. Nachdem das Fahrzeug angehalten wurde, wird der Nor-
malbetrieb wieder aufgenommen, wenn der
Motorschalter auf ON geschaltet wurde bzw. der Betrieb wird abgebrochen, wenn die Fah-
rertür geöffnet wird.
WARNUNG
■Vorsichtsmaßnahmen bei Nutzung
des Modus AUTO der Scheibenwi- scher (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Im Modus AUTO können sich die Schei-
benwischer unerwartet einschalten, wenn der Sensor berührt oder die Windschutz-
scheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände
nicht von den Scheibenwischern erfasst
werden.
■Vorsicht beim Umgang mit Wasch-
flüssigkeit
Verwenden Sie bei Kälte die Waschflüs-
sigkeit erst, wenn di e Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verurs achen. Dies kann zu
einem Unfall mit tödlichen oder schweren Verletzungen führen.
HINWEIS
■Wenn aus der Düse keine Waschflüs-
sigkeit austritt
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
zu sich hinziehen und ununterbrochen
festhalten.
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Versuchen Sie nicht, die Düse mit einer
Nadel oder einem anderen Gegenstand zu reinigen. Dadurch wird die Düse beschä-
digt.

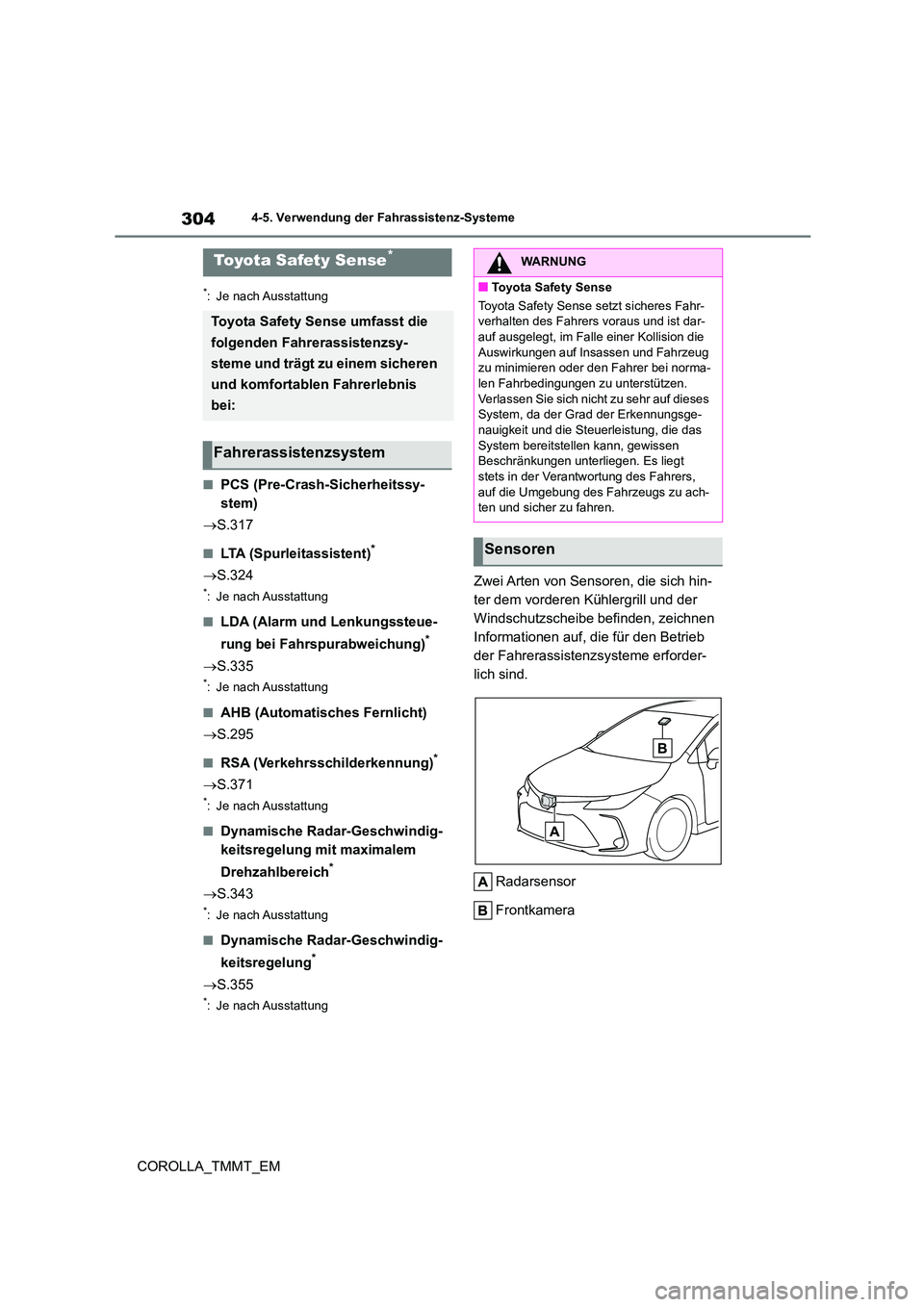

3044-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
4-5.Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
■PCS (Pre-Crash-Sicherheitssy-
stem)
 S.317
■LTA (Spurleitassistent)*
S.324
*: Je nach Ausstattung
■LDA (Alarm und Lenkungssteue-
rung bei Fahrspurabweichung)*
 S.335
*: Je nach Ausstattung
■AHB (Automatisches Fernlicht)
 S.295
■RSA (Verkehrsschilderkennung)*
S.371
*: Je nach Ausstattung
■Dynamische Radar-Geschwindig-
keitsregelung mit maximalem
Drehzahlbereich*
 S.343
*: Je nach Ausstattung
■Dynamische Radar-Geschwindig-
keitsregelung*
 S.355
*: Je nach Ausstattung
Zwei Arten von Sensoren, die sich hin-
ter dem vorderen Kühlergrill und der
Windschutzscheibe befinden, zeichnen
Informationen auf, die für den Betrieb
der Fahrerassistenzsysteme erforder-
lich sind.
Radarsensor
Frontkamera
Toyota Safety Sense*
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und komfortablen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
■Toyota Safety Sense
Toyota Safety Sense setzt sicheres Fahr-
verhalten des Fahrers voraus und ist dar-
auf ausgelegt, im Fall e einer Kollision die Auswirkungen auf Insassen und Fahrzeug
zu minimieren oder den Fahrer bei norma-
len Fahrbedingungen zu unterstützen. Verlassen Sie sich nicht zu sehr auf dieses
System, da der Grad der Erkennungsge-
nauigkeit und die Steuerleistung, die das System bereitstell en kann, gewissen
Beschränkungen unterliegen. Es liegt
stets in der Verantwortung des Fahrers, auf die Umgebung des Fahrzeugs zu ach-
ten und sicher zu fahren.
Sensoren

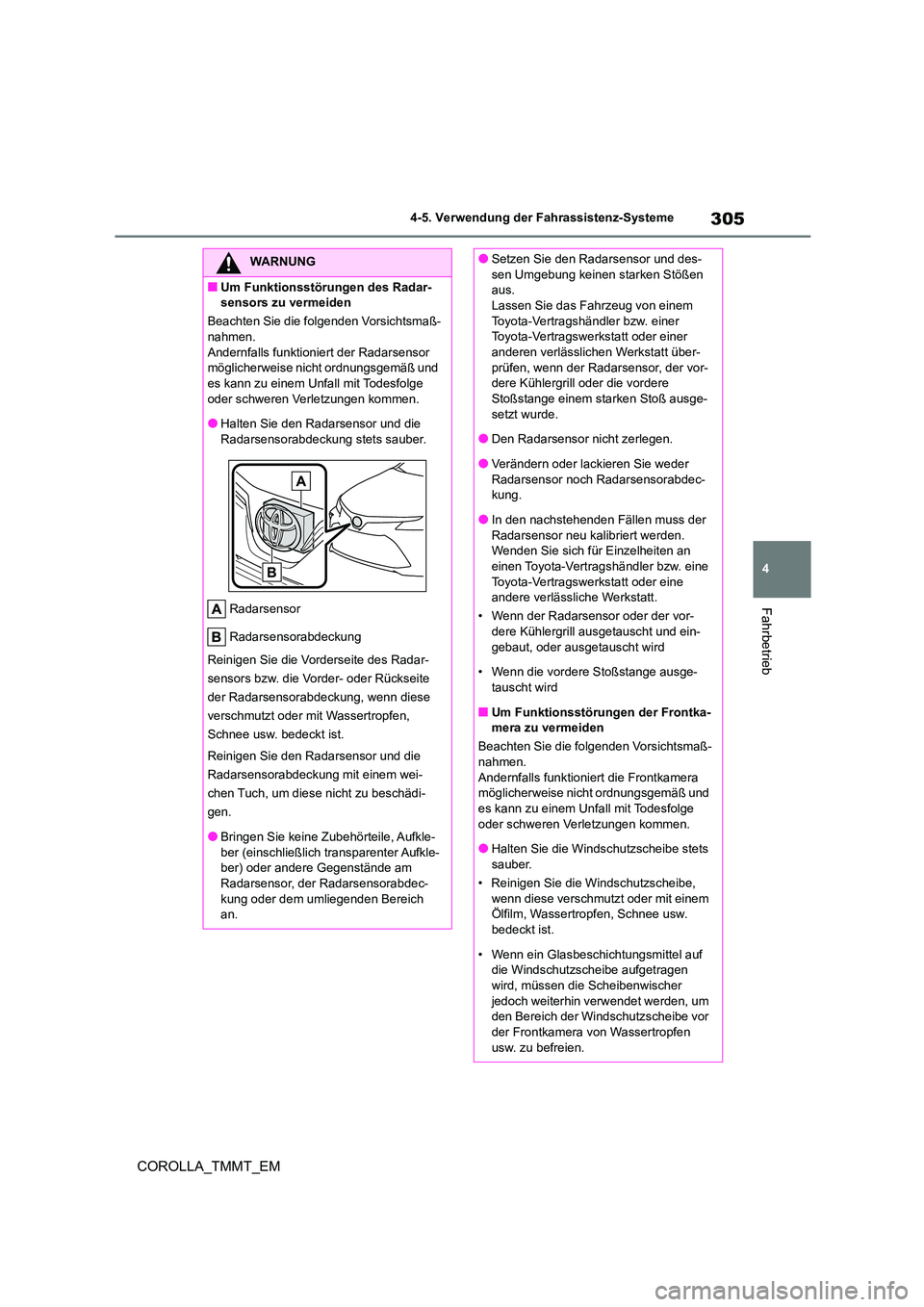

305
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
WARNUNG
■Um Funktionsstörungen des Radar-
sensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Andernfalls funktioniert der Radarsensor
möglicherweise nicht ordnungsgemäß und
es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie den Radarsensor und die
Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Reinigen Sie die Vorderseite des Radar-
sensors bzw. die Vorder- oder Rückseite
der Radarsensorabdeckung, wenn diese
verschmutzt oder mit Wassertropfen,
Schnee usw. bedeckt ist.
Reinigen Sie den Radarsensor und die
Radarsensorabdeckung mit einem wei-
chen Tuch, um diese nicht zu beschädi-
gen.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (einschließlich transparenter Aufkle-
ber) oder andere Gegenstände am Radarsensor, der Radarsensorabdec-
kung oder dem umliegenden Bereich
an.
●Setzen Sie den Radarsensor und des-
sen Umgebung keinen starken Stößen
aus. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen, wenn der Radarsensor, der vor-
dere Kühlergrill oder die vordere Stoßstange einem starken Stoß ausge-
setzt wurde.
●Den Radarsensor nicht zerlegen.
●Verändern oder lackieren Sie weder Radarsensor noch Radarsensorabdec-
kung.
●In den nachstehenden Fällen muss der Radarsensor neu kalibriert werden.
Wenden Sie sich für Einzelheiten an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
• Wenn der Radarsensor oder der vor-
dere Kühlergrill ausgetauscht und ein- gebaut, oder ausgetauscht wird
• Wenn die vordere Stoßstange ausge-
tauscht wird
■Um Funktionsstörungen der Frontka-
mera zu vermeiden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Andernfalls funktioniert die Frontkamera
möglicherweise nicht ordnungsgemäß und
es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie die Windschutzscheibe stets
sauber.
• Reinigen Sie die Wi ndschutzscheibe, wenn diese verschmutzt oder mit einem
Ölfilm, Wassertropfen, Schnee usw.
bedeckt ist.
• Wenn ein Glasbeschichtungsmittel auf
die Windschutzscheibe aufgetragen
wird, müssen die Scheibenwischer jedoch weiterhin verwendet werden, um
den Bereich der Windschutzscheibe vor
der Frontkamera von Wassertropfen usw. zu befreien.
