5364-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E

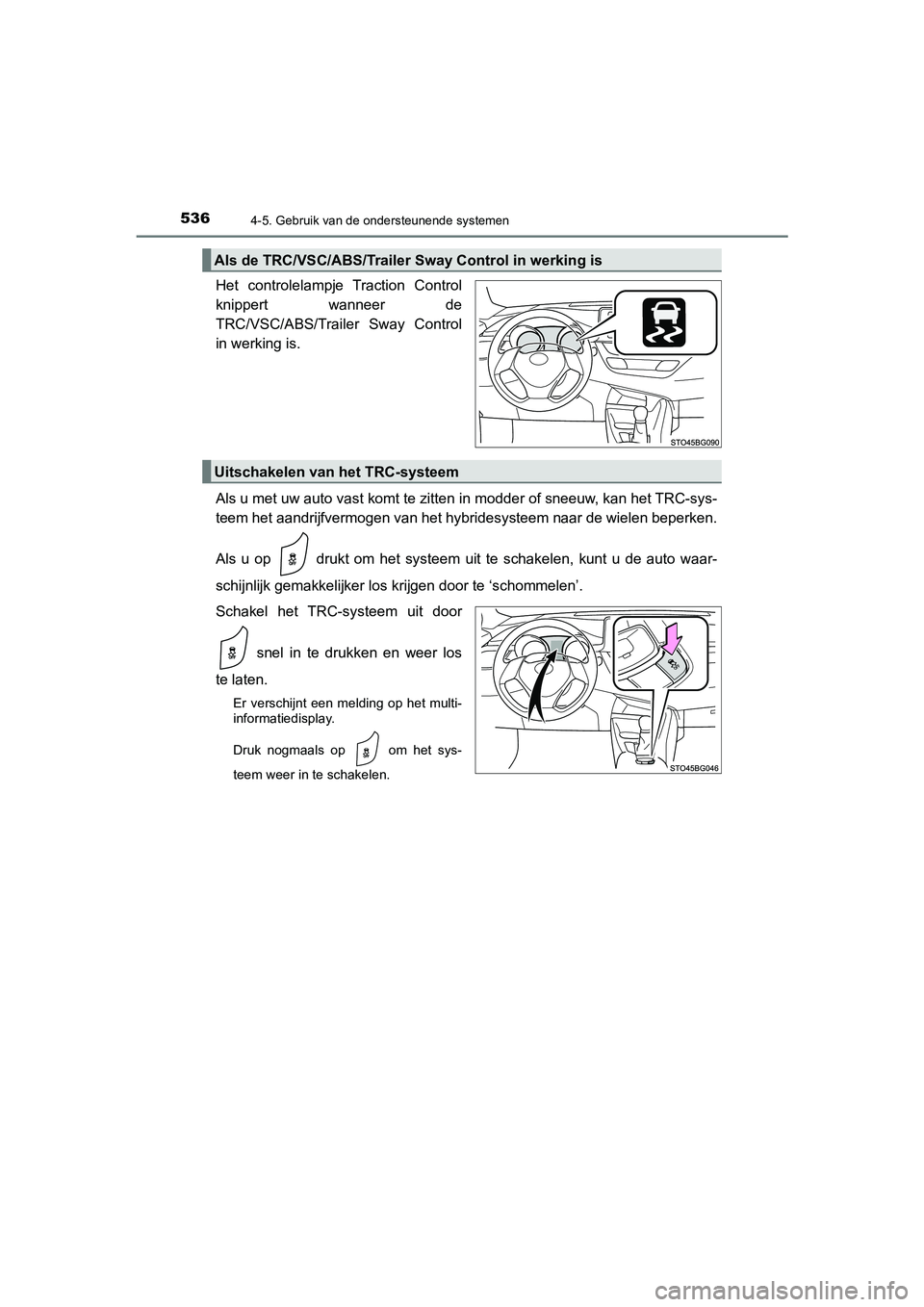

Het controlelampje Traction Control
knippert wanneer de
TRC/VSC/ABS/Trailer Sway Control
in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het TRC-sys-
teem het aandrijfvermogen van het hybridesysteem naar de wielen beperken.
Als u op drukt om het systeem uit te schakelen, kunt u de auto waar-
schijnlijk gemakkelijker los krijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door snel in te drukken en weer los
te laten.
Er verschijnt een melding op het multi-
informatiedisplay.
Druk nogmaals op om het sys-
teem weer in te schakelen.
Als de TRC/VSC/ABS/Trailer Sway Control in werking is
Uitschakelen van het TRC-systeem
C-HR_HV_OM_Europe_OM10701E.book Page 53 6 Wednesday, June 10, 2020 12:21 PM

5374-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

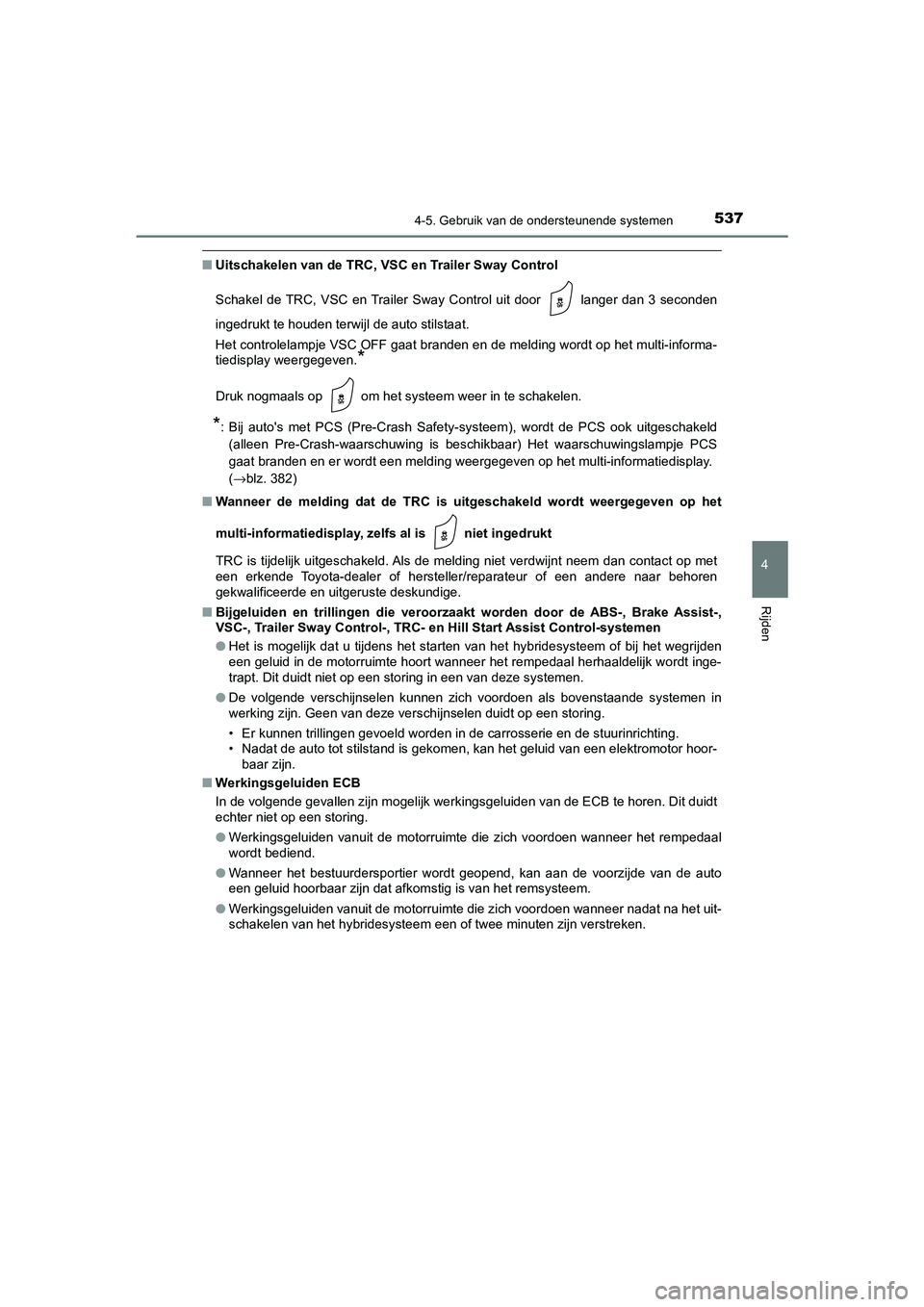

■Uitschakelen van de TRC, VS C en Trailer Sway Control
Schakel de TRC, VSC en Trailer Sway Control uit door langer dan 3 seconden
ingedrukt te houden terwijl de auto stilstaat.
Het controlelampje VSC OFF gaat branden en de melding wordt op het multi-informa-
tiedisplay weergegeven.
*
Druk nogmaals op om het systeem weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety- systeem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is besch ikbaar) Het waarschuwingslampje PCS
gaat branden en er wordt een melding weergegeven op het multi-informatiedisplay.
(→ blz. 382)
■ Wanneer de melding dat de TRC is uitgeschakeld wordt weergegeven op het
multi-informatiedisplay, zelfs al is niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de melding niet verdwijnt neem dan contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Bijgeluiden en trillingen die veroorzaakt worden door de ABS-, Brake Assist-,
VSC-, Trailer Sway Control-, TRC- en Hill Start Assist Control-systemen
● Het is mogelijk dat u tijdens het starten van het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wanneer het rempedaal herhaaldelijk wordt inge-
trapt. Dit duidt niet op een storing in een van deze systemen.
● De volgende verschijnselen kunnen zich voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijnselen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
■ Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk werkingsgeluiden van de ECB te horen. Dit duidt
echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte die zich voordoen wanneer het rempedaal
wordt bediend.
● Wanneer het bestuurdersportier wordt geopend, kan aan de voorzijde van de auto
een geluid hoorbaar zijn dat afkomstig is van het remsysteem.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wanneer nadat na het uit-
schakelen van het hybridesysteem een of twee minuten zijn verstreken.
C-HR_HV_OM_Europe_OM10701E.book Page 53 7 Wednesday, June 10, 2020 12:21 PM

5966-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

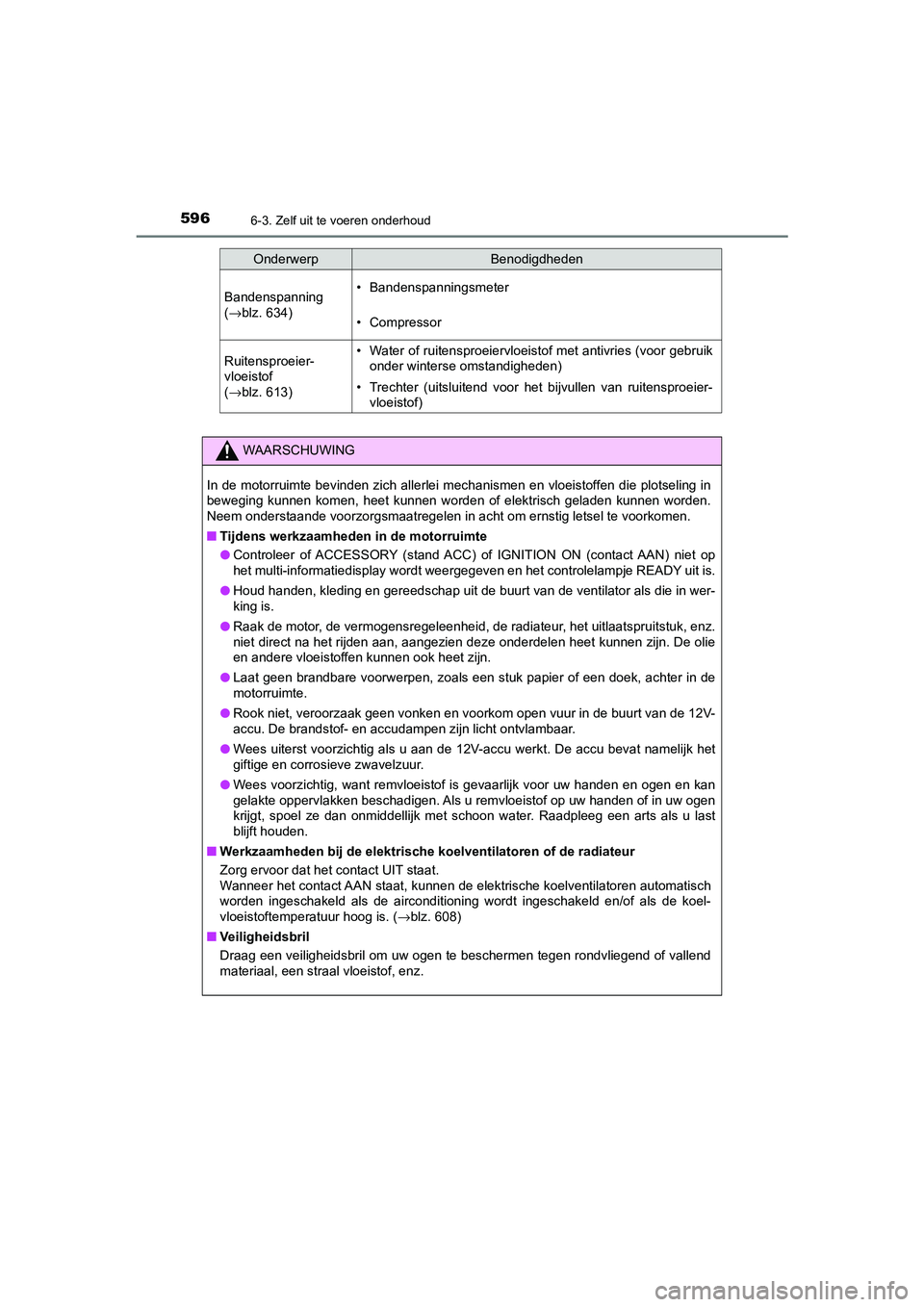

Bandenspanning
(→blz. 634)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→blz. 613)• Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeier-vloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plotseling in
beweging kunnen komen, heet kunnen worden of elektrisch geladen kunnen worden.
Neem onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
● Controleer of ACCESSORY (stand ACC) of IGNITION ON (contact AAN) niet op
het multi-informatiedisplay wordt weergegeven en het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als die in wer-
king is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan, aangezien deze onderdelen heet kunnen zijn. De olie
en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, achter in de
motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van de 12V-
accu. De brandstof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen en kan
gelakte oppervlakken beschadigen. Als u remvloeistof op uw handen of in uw ogen
krijgt, spoel ze dan onmiddellijk met schoon water. Raadpleeg een arts als u last
blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren automatisch
worden ingeschakeld als de airconditioning wordt ingeschakeld en/of als de koel-
vloeistoftemperatuur hoog is. ( →blz. 608)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OnderwerpBenodigdheden
C-HR_HV_OM_Europe_OM10701E.book Page 59 6 Wednesday, June 10, 2020 12:21 PM

6216-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

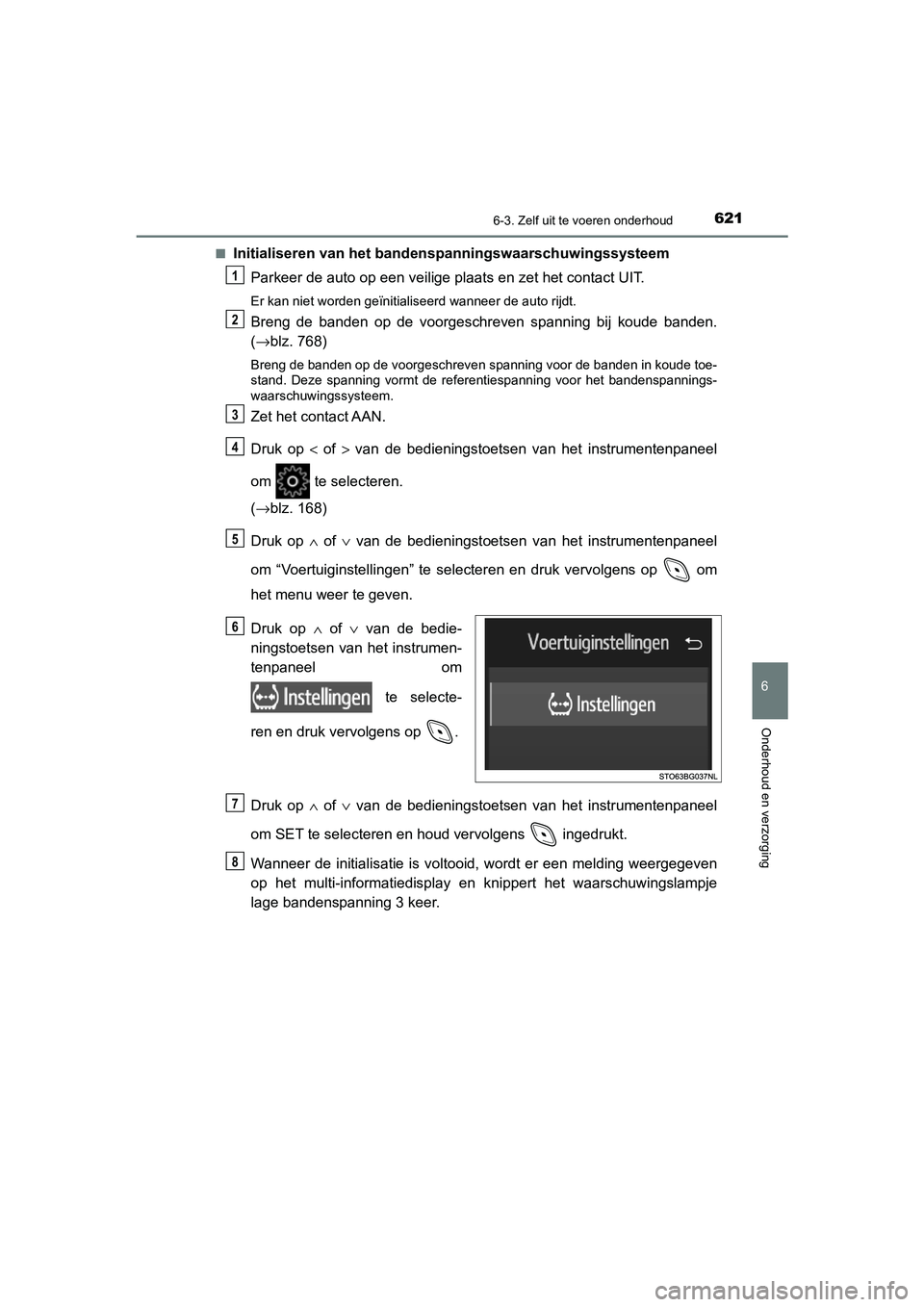

■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( →blz. 768)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Zet het contact AAN.
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel
om te selecteren.
( →blz. 168)
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel
om “Voertuiginstellingen” te selecteren en druk vervolgens op om
het menu weer te geven.
Druk op ∧ of ∨ van de bedie-
ningstoetsen van het instrumen-
tenpaneel om
te selecte-
ren en druk vervolgens op .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel
om SET te selecteren en houd vervolgens ingedrukt.
Wanneer de initialisatie is voltooid, wordt er een melding weergegeven
op het multi-informatiedisplay en knippert het waarschuwingslampje
lage bandenspanning 3 keer.
1
2
3
4
5
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 62 1 Wednesday, June 10, 2020 12:21 PM

6246-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■
De initialisatieprocedure
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het aanpas-
sen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken, omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende keer AAN wordt gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is, breng de
banden dan op de juiste spanning wanneer ze koud zijn en voer opnieuw de initiali-
satie uit.
■ Waarschuwingen bandenspan ningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssysteem is
gebaseerd op de omstandigheden waaronder het systeem geïnitialiseerd is. Daarom
laat het systeem mogelijk zelfs een waarschuwing zien wanneer de bandenspanning
niet laag genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens
het initialiseren van het systeem.
■ Als de initialisatie van het bandensp anningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en zal het systeem niet goed werken. Laat,
als herhaalde pogingen de bandenspanning op te slaan mislukken, de auto zo snel
mogelijk nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Als het systeem wordt geïnitialiseerd, knippert het waarschuwingslampje lage ban-
denspanning niet 3 keer en verschijnt de melding voor het instellen niet op het multi-
informatiedisplay.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedurende 1 minuut heeft geknipperd.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden vooraf
zijn geregistreerd, is het niet nodig om de identificatiecodes te registreren wanneer de
normale banden worden vervangen door winterbanden.
Neem voor meer informatie over het wijzigen van identificatiecodes contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 62 4 Wednesday, June 10, 2020 12:21 PM

6456-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij)
beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstofverbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-deal er of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts See owner’s
manual.” (onderhoud vereist voor koelonde rdelen tractiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopening en reinig het filter als deze melding
wordt weergegeven op het multi-informatiedisplay. ( →blz. 642)
● Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de
waarschuwingsmelding niet langer wordt weergegeven.
Het kan tot 20 minuten rijden met de auto na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer de waarschuwingsmelding na ongeveer
20 minuten rijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventilatieopening
● Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatie-
opening schoon te maken.
● Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
■ Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt niet
aan. ( →blz. 124)
C-HR_HV_OM_Europe_OM10701E.book Page 64 5 Wednesday, June 10, 2020 12:21 PM

6466-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieopening terechtkomen
als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt.
Laat een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door
een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik
de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for Tractio n battery cooling parts See owner’s
manual.” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt doorgereden te rwijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatieope-
ning alleen een stofzuiger voor het verwijde-
ren van verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen te ver-
wijderen, kunnen deze in de ventilatieopening
geblazen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in negatieve
zin beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
C-HR_HV_OM_Europe_OM10701E.book Page 64 6 Wednesday, June 10, 2020 12:21 PM

6757-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

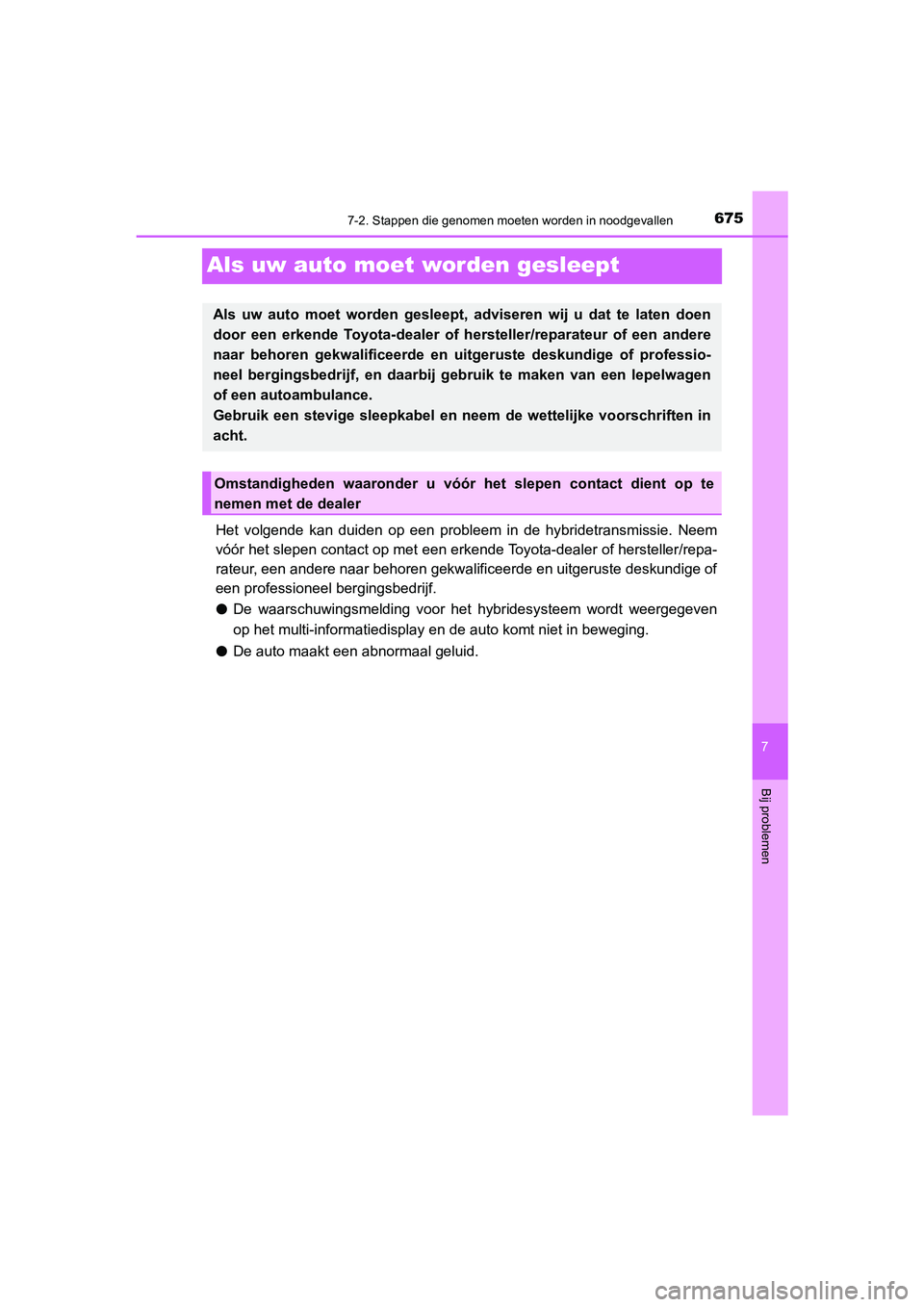

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de hybridetransmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige of
een professioneel bergingsbedrijf.
●De waarschuwingsmelding voor het hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de auto komt niet in beweging.
● De auto maakt een abnormaal geluid.
Als uw auto moet worden gesleept , adviseren wij u dat te laten doen
door een erkende Toyota-dealer of he rsteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige of professio-
neel bergingsbedrijf, en daarbij gebruik te maken van een lepelwagen
of een autoambulance.
Gebruik een stevige sleepkabel en n eem de wettelijke voorschriften in
acht.
Omstandigheden waaronder u vóór het slepen contact dient op te
nemen met de dealer
C-HR_HV_OM_Europe_OM10701E.book Page 67 5 Wednesday, June 10, 2020 12:21 PM
