5144-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■

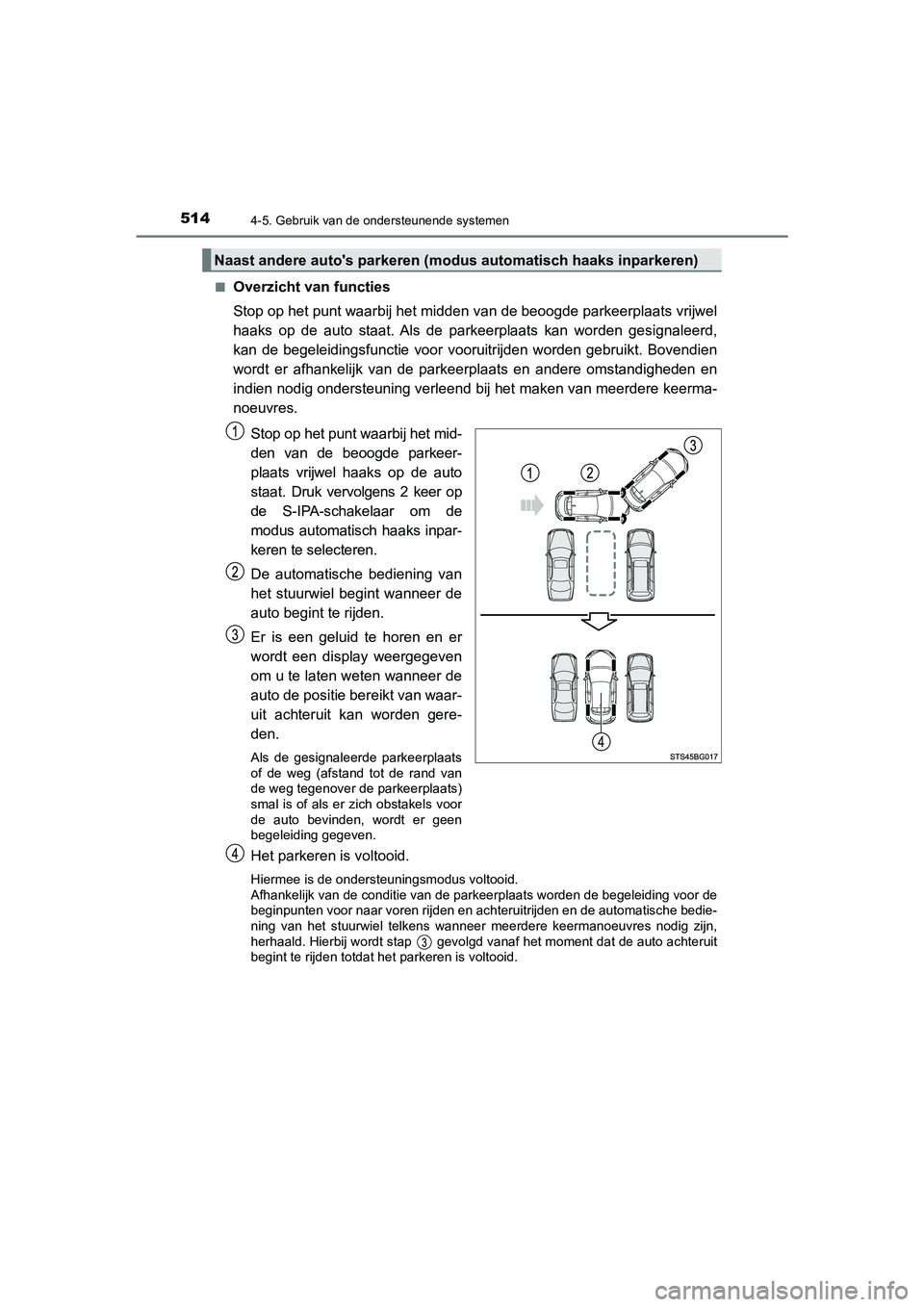

Overzicht van functies
Stop op het punt waarbij het midden van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Als de parkeerplaats kan worden gesignaleerd,
kan de begeleidingsfunctie voor vooruitrijden worden gebruikt. Bovendien
wordt er afhankelijk van de parkeerplaats en andere omstandigheden en
indien nodig ondersteuning verleend bij het maken van meerdere keerma-
noeuvres.
Stop op het punt waarbij het mid-
den van de beoogde parkeer-
plaats vrijwel haaks op de auto
staat. Druk vervolgens 2 keer op
de S-IPA-schakelaar om de
modus automatisch haaks inpar-
keren te selecteren.
De automatische bediening van
het stuurwiel begint wanneer de
auto begint te rijden.
Er is een geluid te horen en er
wordt een display weergegeven
om u te laten weten wanneer de
auto de positie bereikt van waar-
uit achteruit kan worden gere-
den.
Als de gesignaleerde parkeerplaats
of de weg (afstand tot de rand van
de weg tegenover de parkeerplaats)
smal is of als er zich obstakels voor
de auto bevinden, wordt er geen
begeleiding gegeven.
Het parkeren is voltooid.
Hiermee is de ondersteuningsmodus voltooid.
Afhankelijk van de conditie van de parkeerplaats worden de begeleiding voor de
beginpunten voor naar voren rijden en achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer meerdere keermanoeuvres nodig zijn,
herhaald. Hierbij wordt stap gevolgd vanaf het moment dat de auto achteruit
begint te rijden totdat het parkeren is voltooid.
Naast andere auto's parkeren (m odus automatisch haaks inparkeren)
C-HR_HV_OM_Europe_OM10701E.book Page 51 4 Wednesday, June 10, 2020 12:21 PM

5154-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■

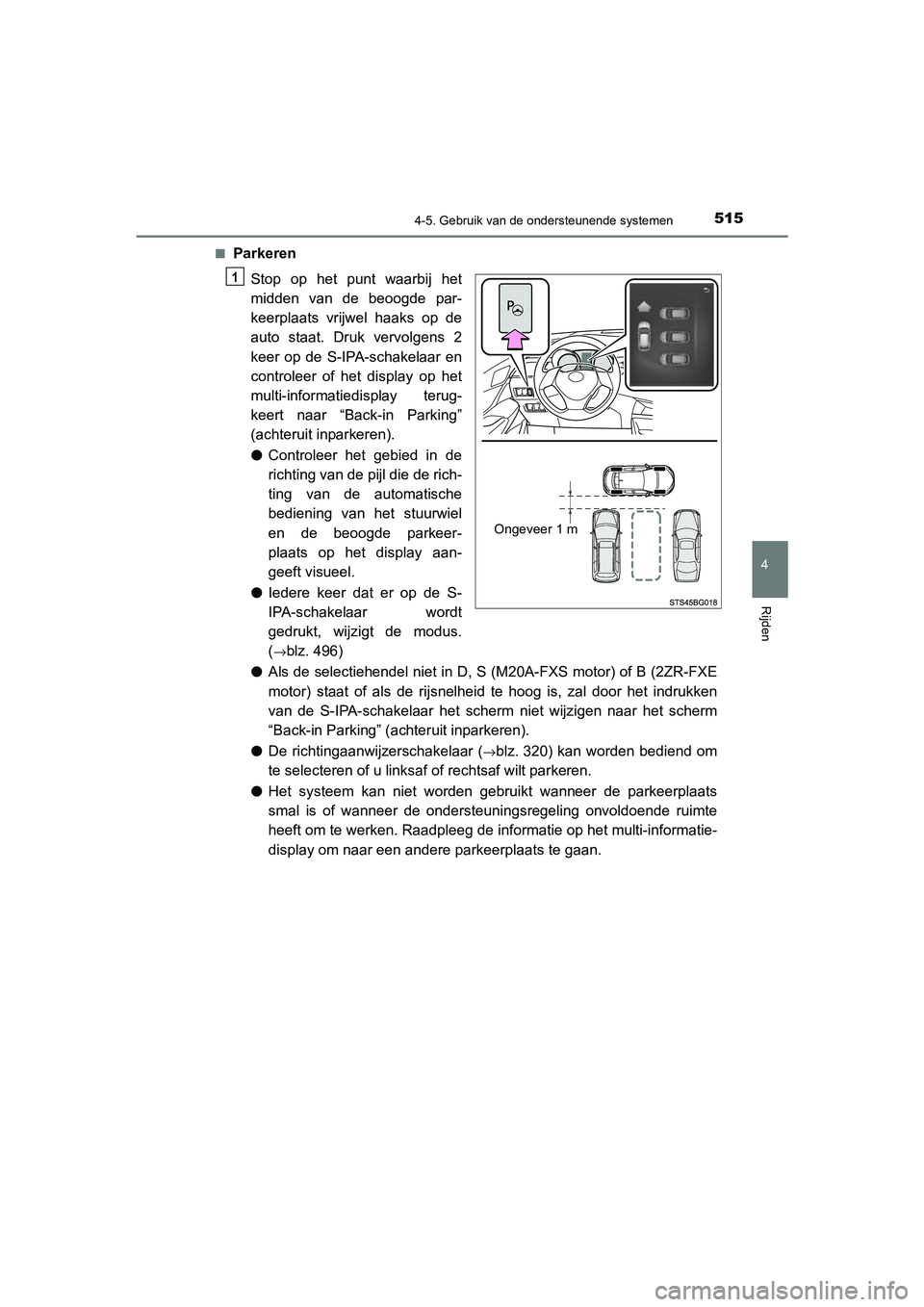

Parkeren
Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat. Druk vervolgens 2
keer op de S-IPA-schakelaar en
controleer of het display op het
multi-informatiedisplay terug-
keert naar “Back-in Parking”
(achteruit inparkeren).
●Controleer het gebied in de
richting van de pijl die de rich-
ting van de automatische
bediening van het stuurwiel
en de beoogde parkeer-
plaats op het display aan-
geeft visueel.
● Iedere keer dat er op de S-
IPA-schakelaar wordt
gedrukt, wijzigt de modus.
(
→blz. 496)
● Als de selectiehendel niet in D, S (M20A-FXS motor) of B (2ZR-FXE
motor) staat of als de rijsnelheid te hoog is, zal door het indrukken
van de S-IPA-schakelaar het scherm niet wijzigen naar het scherm
“Back-in Parking” (achteruit inparkeren).
● De richtingaanwijzerschakelaar (
→blz. 320) kan worden bediend om
te selecteren of u linksaf of rechtsaf wilt parkeren.
● Het systeem kan niet worden gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteuningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de informatie op het multi-informatie-
display om naar een andere parkeerplaats te gaan.
Ongeveer 1 m
1
C-HR_HV_OM_Europe_OM10701E.book Page 51 5 Wednesday, June 10, 2020 12:21 PM

5164-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
Neem een normale zithouding
aan, laat uw handen lichtjes en
zonder kracht te gebruiken op
het stuurwiel rusten, controleer
of het gebied voor en rondom de
auto veilig is en rijd langzaam
vooruit terwijl u de rijsnelheid
regelt met het rempedaal.
Vervolgens klinkt een hoog
piepsignaal en gaat tegelijker-
tijd een indicator op het instru-
mentenpaneel branden, waarna
de ondersteuningsregeling start.
●Wanneer de automatische bediening van het stuurwiel begint, wor-
den de weergave van de automatische bediening van het stuurwiel
en de indicator die de mate van assistentie aangeeft (
→blz. 497) op
het display weergegeven.
● Druk op de S-IPA-schakelaar om de ondersteuningsregeling te stop-
pen.
● Wanneer de rijsnelheid te hoog is, klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling. (
→blz. 497)
● Als na het starten van de ondersteuningsregeling de ruimte te smal
blijkt te zijn, klinkt er een schril piepsignaal en stopt de ondersteu-
ningsregeling.
Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(
→blz. 497) op het display wordt
weergegeven.
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 51 6 Wednesday, June 10, 2020 12:21 PM

5174-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

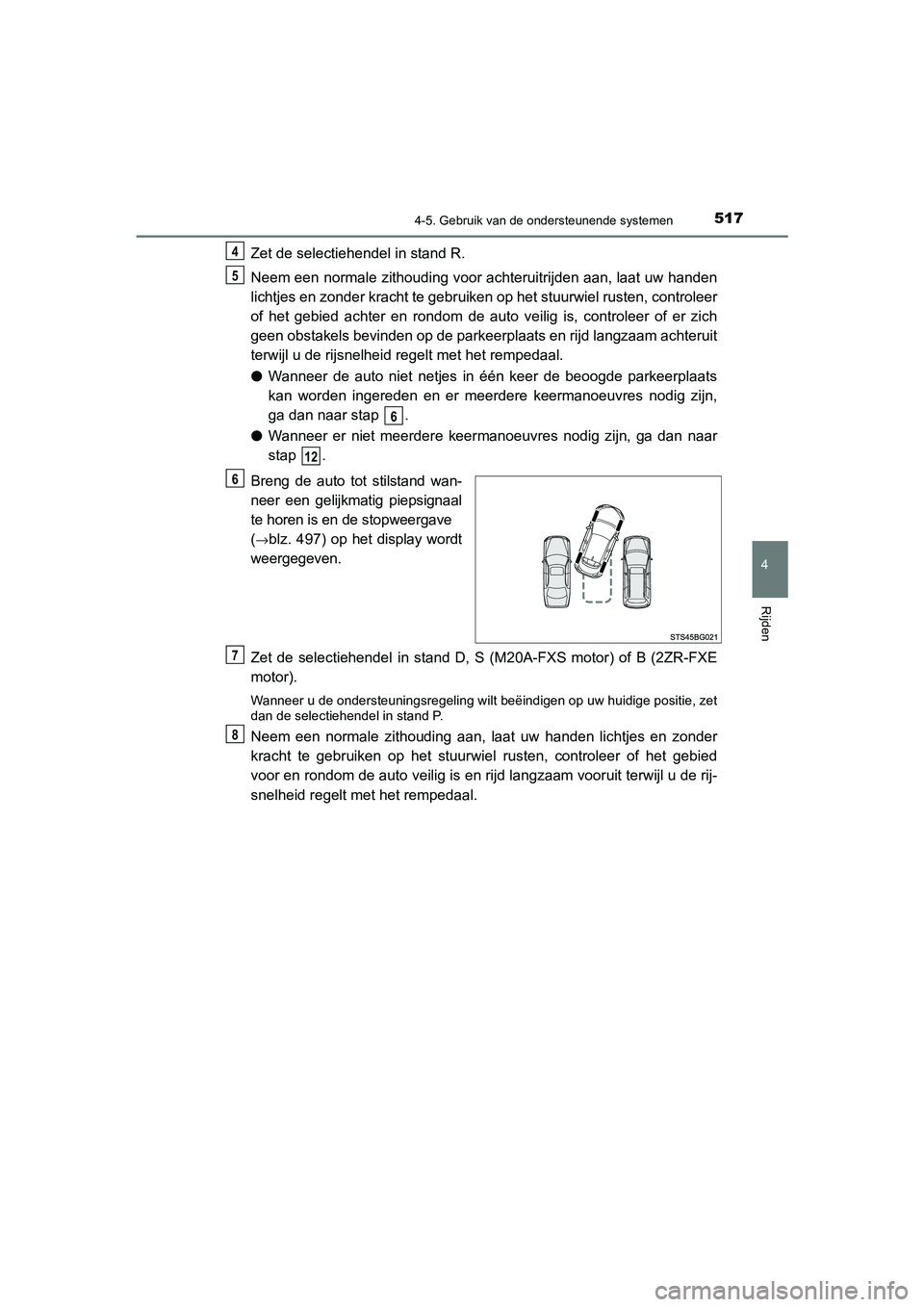

Zet de selectiehendel in stand R.
Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is, controleer of er zich
geen obstakels bevinden op de parkeerplaats en rijd langzaam achteruit
terwijl u de rijsnelheid regelt met het rempedaal.
●Wanneer de auto niet netjes in één keer de beoogde parkeerplaats
kan worden ingereden en er meerdere keermanoeuvres nodig zijn,
ga dan naar stap .
● Wanneer er niet meerdere keermanoeuvres nodig zijn, ga dan naar
stap .
Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(
→blz. 497) op het display wordt
weergegeven.
Zet de selectiehendel in stand D, S (M20A-FXS motor) of B (2ZR-FXE
motor).
Wanneer u de ondersteuningsregeling wilt beëindigen op uw huidige positie, zet
dan de selectiehendel in stand P.
Neem een normale zithouding aan, laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel rusten, controleer of het gebied
voor en rondom de auto veilig is en rijd langzaam vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
4
5
6
12
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 51 7 Wednesday, June 10, 2020 12:21 PM

5184-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E

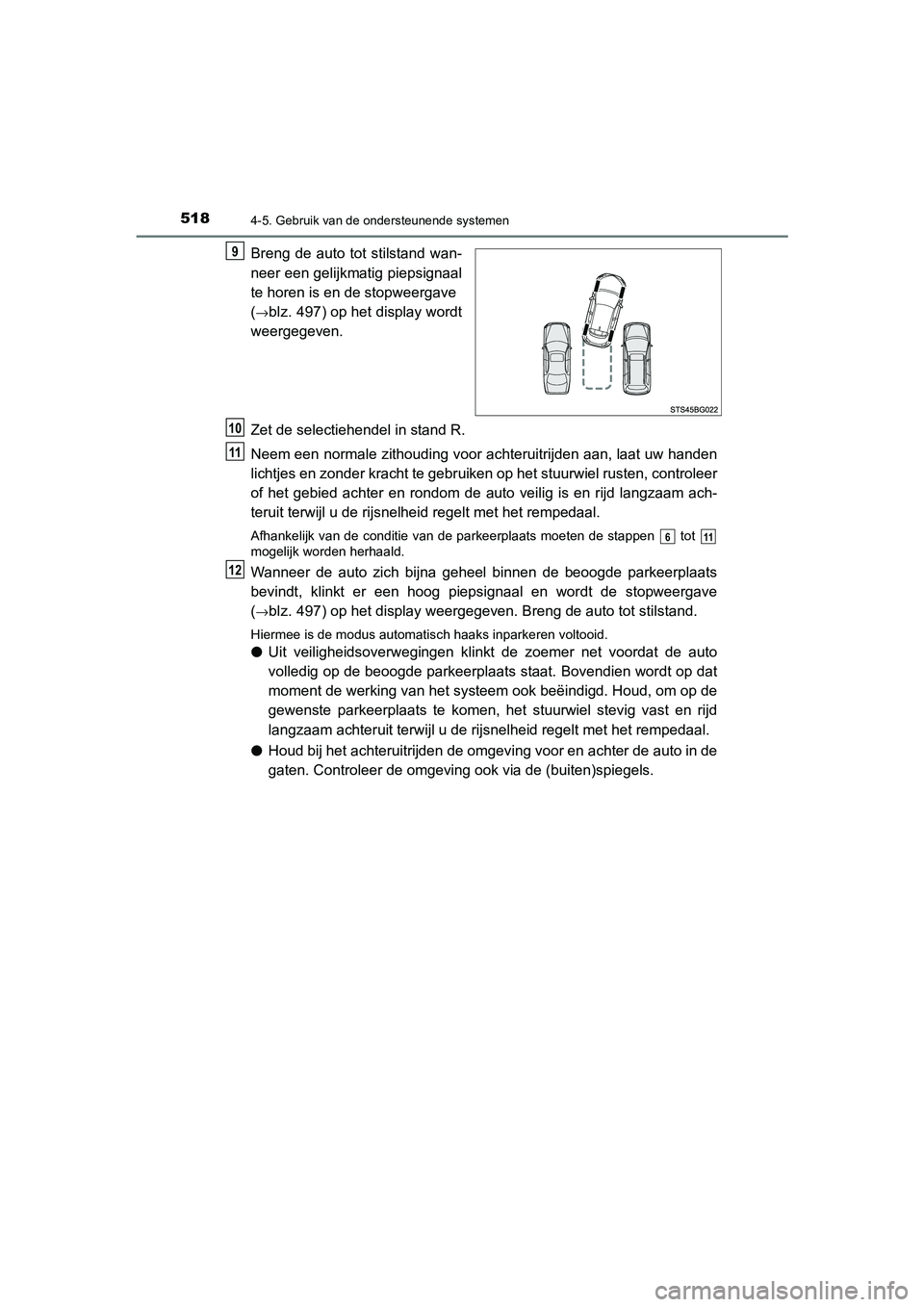

Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(
→blz. 497) op het display wordt
weergegeven.
Zet de selectiehendel in stand R.
Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt met het rempedaal.
Afhankelijk van de conditie van de parkeerplaats moeten de stappen tot
mogelijk worden herhaald.
Wanneer de auto zich bijna geheel binnen de beoogde parkeerplaats
bevindt, klinkt er een hoog piepsignaal en wordt de stopweergave
(
→blz. 497) op het display weergegeven. Breng de auto tot stilstand.
Hiermee is de modus automatisch haaks inparkeren voltooid.
● Uit veiligheidsoverwegingen klinkt de zoemer net voordat de auto
volledig op de beoogde parkeerplaats staat. Bovendien wordt op dat
moment de werking van het systeem ook beëindigd. Houd, om op de
gewenste parkeerplaats te komen, het stuurwiel stevig vast en rijd
langzaam achteruit terwijl u de rijsnelheid regelt met het rempedaal.
● Houd bij het achteruitrijden de omgeving voor en achter de auto in de
gaten. Controleer de omgeving ook via de (buiten)spiegels.
9
10
11
611
12
C-HR_HV_OM_Europe_OM10701E.book Page 51 8 Wednesday, June 10, 2020 12:21 PM

5214-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden
bediend of wanneer de werking is beëindigd, het systeem is uitgeschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het multi-
informatiedisplay. Neem de juiste maatregelen overeenkomstig de weergave
op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
“IPA System Check Visit Your
Dealer” (IPA-systeemcontrole.
Ga naar uw dealer.)
Er is mogelijk een storing in het systeem aanwe-
zig.
→ Zet het contact UIT en start vervolgens het
hybridesysteem.
Laat de auto nakij ken door een erkende
Toyota-dealer of herste ller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding opnieuw
wordt weergegeven.
“Currently Unavailable”
(momenteel niet beschikbaar)
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→ Zet het contact UIT, wacht een poosje en
start vervolgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op een sen-
sor. Verwijder het ijs, de sneeuw, het vuil, enz.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden recht
vooruit met een snelhe id van ongeveer 35
km/h of hoger.
C-HR_HV_OM_Europe_OM10701E.book Page 52 1 Wednesday, June 10, 2020 12:21 PM

5294-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

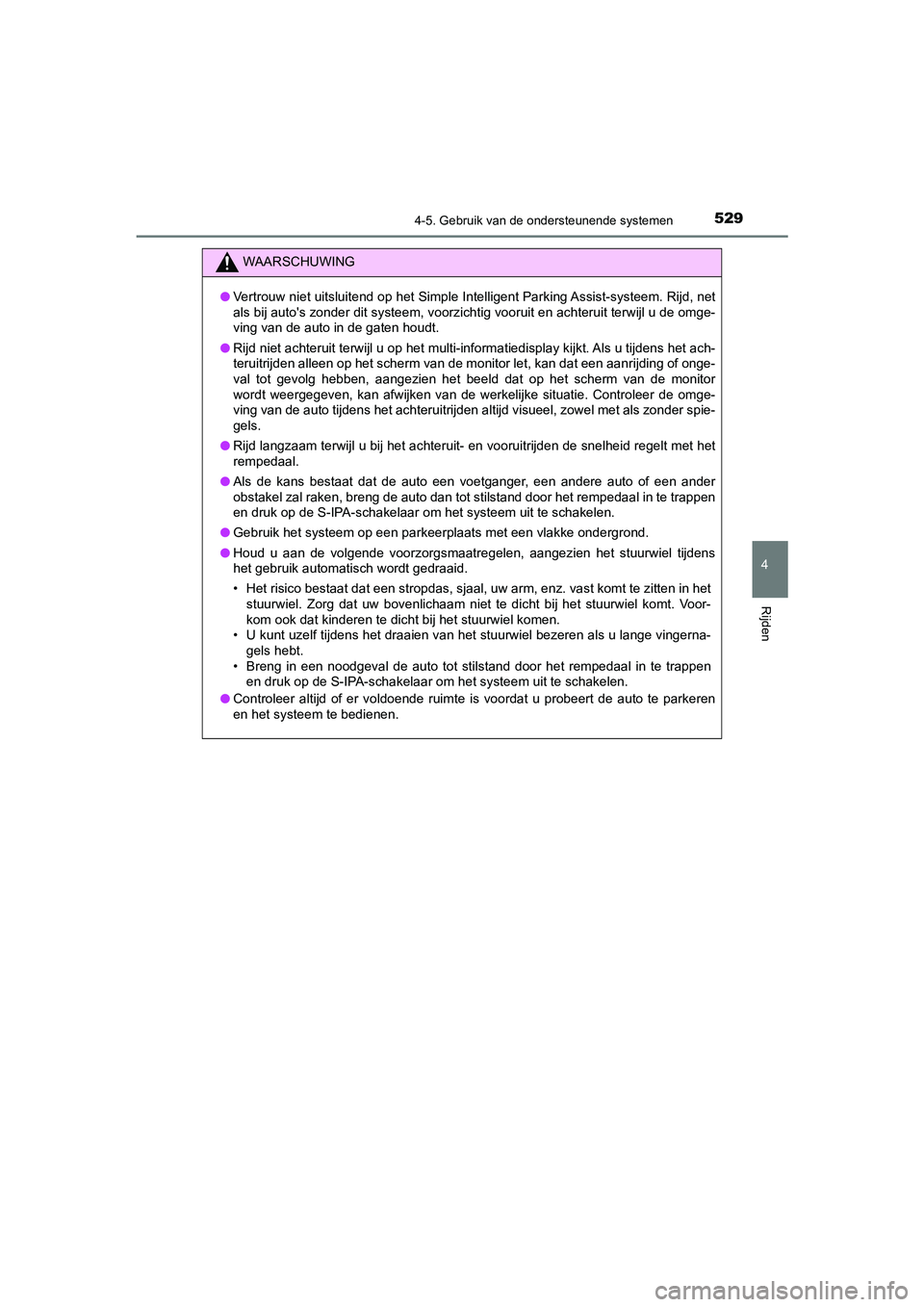

WAARSCHUWING
●Vertrouw niet uitsluitend op het Simple Intelligent Parking Assist-systeem. Rijd, net
als bij auto's zonder dit systeem, voorzichtig vooruit en achteruit terwijl u de omge-
ving van de auto in de gaten houdt.
● Rijd niet achteruit terwijl u op het multi-informatiedisplay kijkt. Als u tijdens het ach-
teruitrijden alleen op het scherm van de monitor let, kan dat een aanrijding of onge-
val tot gevolg hebben, aangezien het beeld dat op het scherm van de monitor
wordt weergegeven, kan afwijken van de werkelijke situatie. Controleer de omge-
ving van de auto tijdens het achteruitrijden altijd visueel, zowel met als zonder spie-
gels.
● Rijd langzaam terwijl u bij het achteruit- en vooruitrijden de snelheid regelt met het
rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een ander
obstakel zal raken, breng de auto dan tot stilstand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar om het systeem uit te schakelen.
● Gebruik het systeem op een parkeerplaats met een vlakke ondergrond.
● Houd u aan de volgende voorzorgsmaatregelen, aangezien het stuurwiel tijdens
het gebruik automatisch wordt gedraaid.
• Het risico bestaat dat een stropdas, sjaal, uw arm, enz. vast komt te zitten in het
stuurwiel. Zorg dat uw bovenlichaam niet te dicht bij het stuurwiel komt. Voor-
kom ook dat kinderen te dicht bij het stuurwiel komen.
• U kunt uzelf tijdens het draaien van het stuurwiel bezeren als u lange vingerna-
gels hebt.
• Breng in een noodgeval de auto tot stilstand door het rempedaal in te trappen en druk op de S-IPA-schakelaar om het systeem uit te schakelen.
● Controleer altijd of er voldoende ruimte is voordat u probeert de auto te parkeren
en het systeem te bedienen.
C-HR_HV_OM_Europe_OM10701E.book Page 52 9 Wednesday, June 10, 2020 12:21 PM

533
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10701E
GPF-systeem (benzineroetfilter)
■Als “Exhaust filter full. See owner’s ma nual.” (Uitlaatgasfiltersysteem vol, zie
handleiding) op het multi-informatiedisplay wordt weergegeven
● Deze melding wordt mogelijk weergegeven wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich ophopen.
● Het vermogen van het hybridesysteem (m otortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat branden.
● Roetdeeltjes hopen zich sneller op wanneer er regelmatig korte ritten worden gere-
den met de auto, wanneer er met lage snelheden wordt gereden of als het hybride-
systeem regelmatig wordt gestart in een extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden voorkomen door periodiek lange afstanden te
rijden waarbij het gaspedaal af en toe wordt losgelaten, zoals bij het rijden op auto-
wegen en snelwegen.
■ Als het motorcontrolelampje gaat bran den of “Engine Maintenance Required.
Visit Your Dealer.” (Motor moet worden onderhouden, ga naar uw dealer) wordt
weergegeven op het multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het benzineroetfiltersysteem verzam elt met behulp van een uitlaatgas-
filter roetdeeltjes in de uitlaatgassen.
Het systeem werkt om het filter automatisch te regenereren, afhankelijk
van de voertuigcondities.
OPMERKING
■ Voorkomen dat het benzineroetfiltersysteem niet goed werkt
● Gebruik geen andere brandstof dan het voorgeschreven type brandstof
● Breng geen wijzigingen aan de uitlaatpijp aan
C-HR_HV_OM_Europe_OM10701E.book Page 53 3 Wednesday, June 10, 2020 12:21 PM
