6847-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
(Knippert)
Controlelampje Toyota Parking Assist-sensor OFF (indien aan-
wezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat
een sensor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →blz. 460)
(Knippert)
Controlelampje PKSB OFF (indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-systeem
(Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat
een sensor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →blz. 476, 693)
(Knippert)
Controlelampje RCTA OFF (indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear Cros-
sing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor vuil is,
enz. ( →blz. 446)
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →blz. 464)
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10701E.book Page 68 4 Wednesday, June 10, 2020 12:21 PM

6857-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

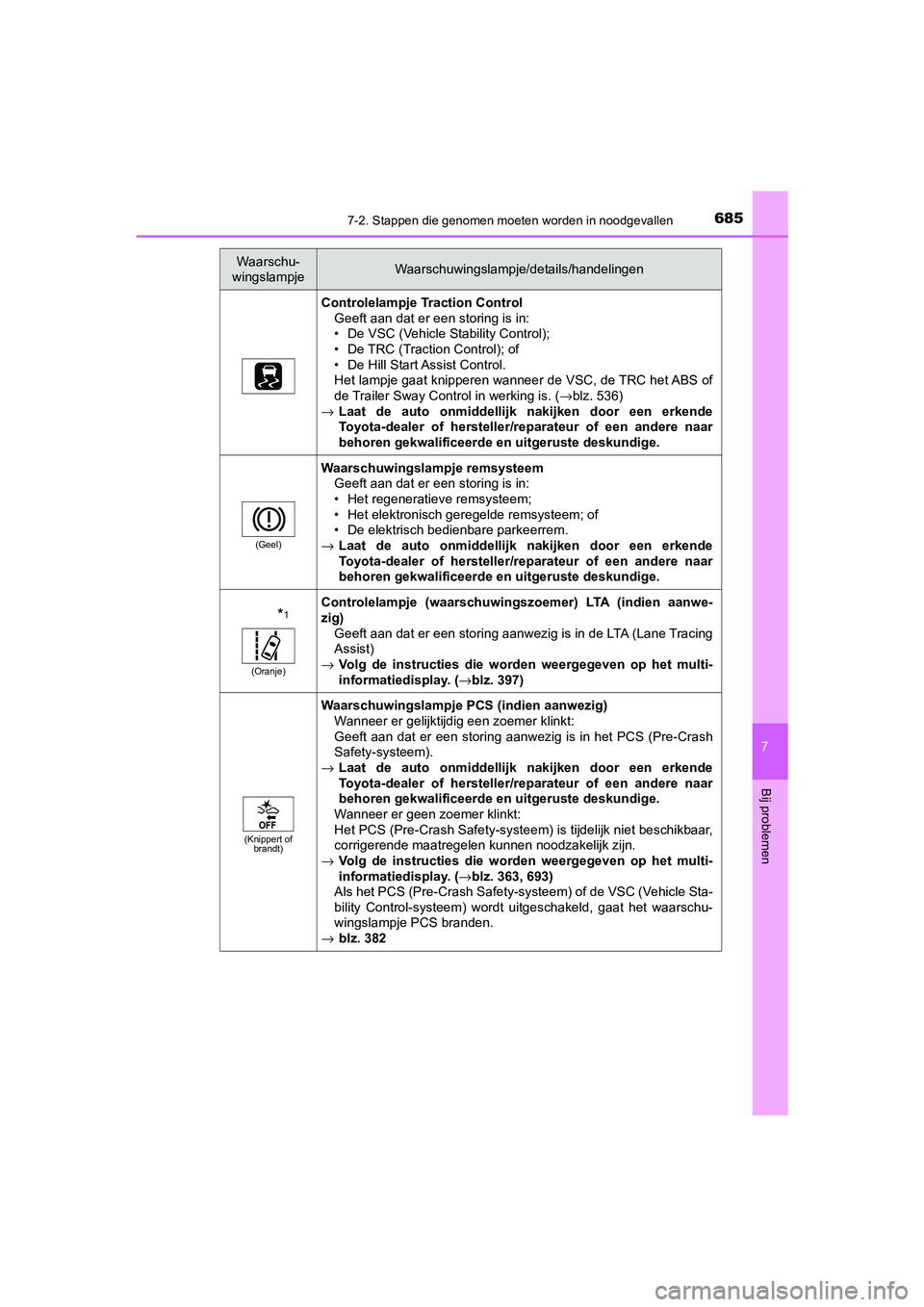

Controlelampje Traction ControlGeeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control); of
• De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC, de TRC het ABS of
de Trailer Sway Control in werking is. ( →blz. 536)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem;
• Het elektronisch geregelde remsysteem; of
• De elektrisch bedienbare parkeerrem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*1
(Oranje)
Controlelampje (waarschuwingszoemer) LTA (indien aanwe-
zig)
Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracing
Assist)
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →blz. 397)
(Knippert of
brandt)
Waarschuwingslampje PCS (indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aan wezig is in het PCS (Pre-Crash
Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet beschikbaar,
corrigerende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →blz. 363, 693)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Sta-
bility Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
→ blz. 382
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10701E.book Page 68 5 Wednesday, June 10, 2020 12:21 PM

6887-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
*1: Dit lampje brandt op het multi-informatiedisplay.
*2: Waarschuwingszoemer geactiveerde parkeerrem:Er klinkt een zoemer als de auto met een snelheid van ongeveer 5 km/h of meer
rijdt.
*3: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassagier: De waarschuwingszoemer voor de veili gheidsgordel herinnert de bestuurder en de
voorpassagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel
wordt losgemaakt klinkt de zoemer gedurende een bepaalde tijd met tussenpozen
wanneer de auto een bepaalde snelheid heeft bereikt.
Waarschuwingszoemer veiligheidsgordel achterpassagiers:
De waarschuwingszoemer voor de veilig heidsgordel herinnert de achterpassagiers
eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt
klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wanneer de veilig-
heidsgordel is vastgemaakt en losgemaakt en de auto een bepaalde snelheid heeft
bereikt.

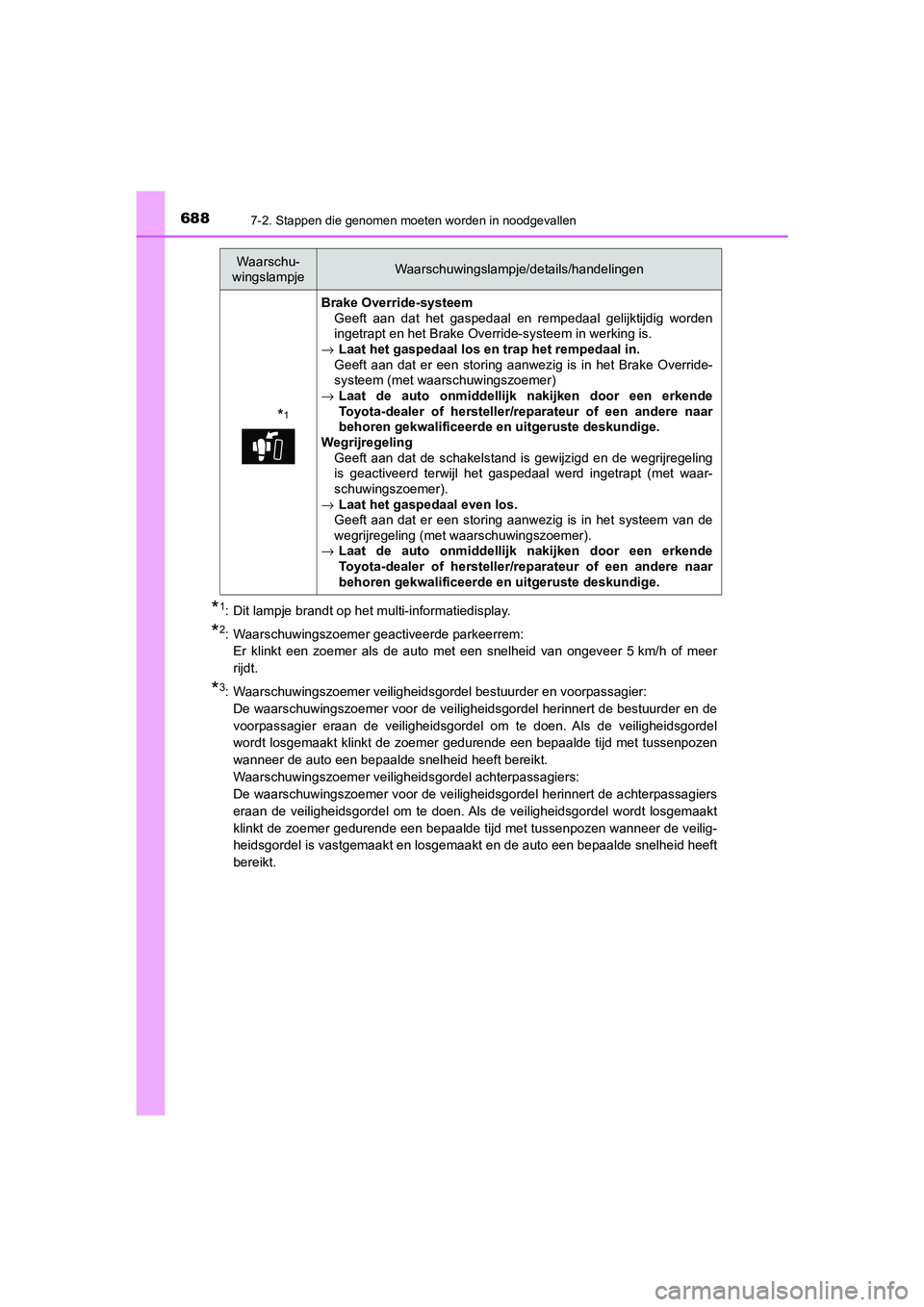

*1
Brake Override-systeem Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden
ingetrapt en het Brake Overri de-systeem in werking is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake Override-
systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wegrijregeling Geeft aan dat de schakelstand is gewijzigd en de wegrijregeling
is geactiveerd terwijl het gaspedaal werd ingetrapt (met waar-
schuwingszoemer).
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in het systeem van de
wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10701E.book Page 68 8 Wednesday, June 10, 2020 12:21 PM

6937-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

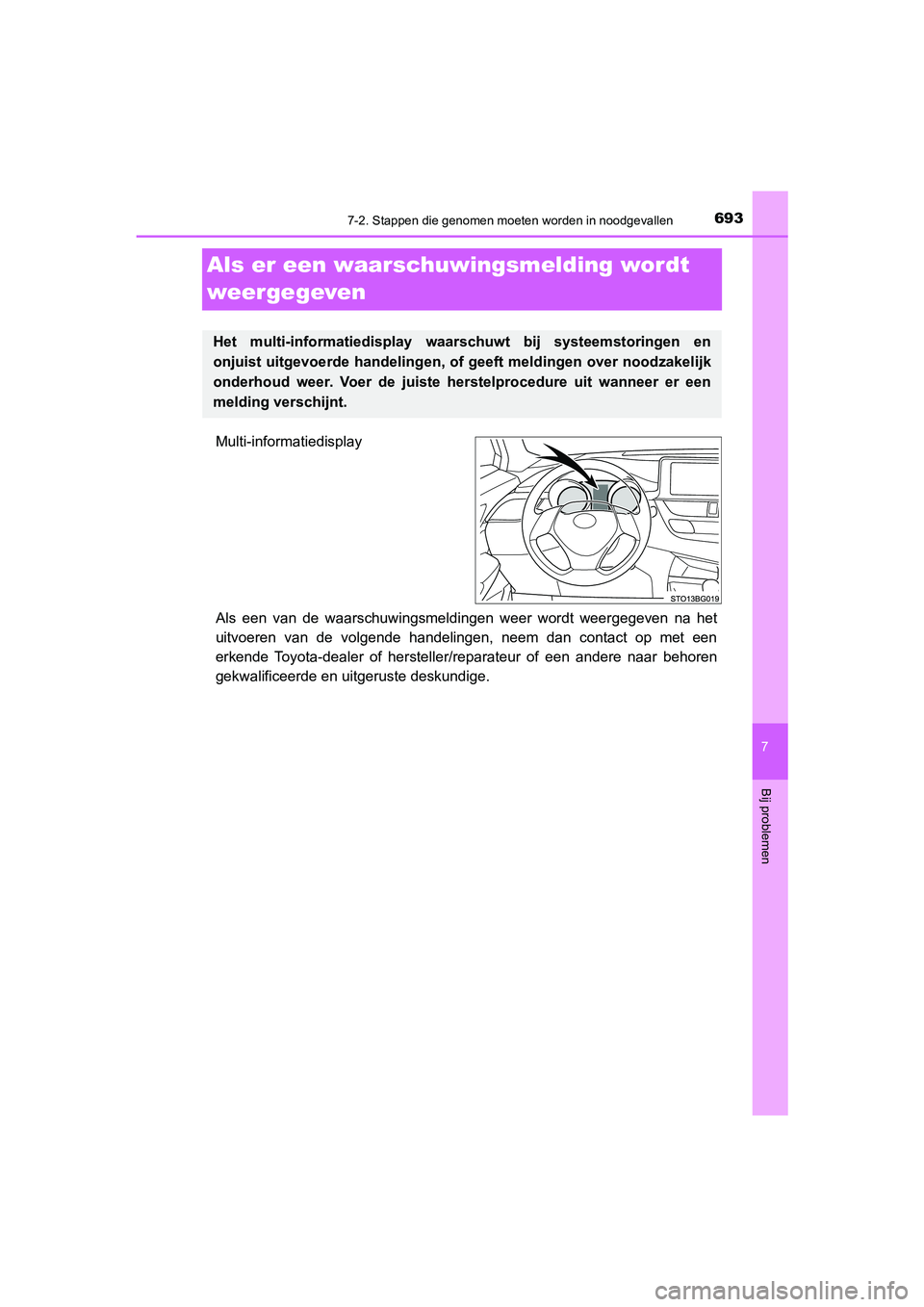

Als er een waarschuwingsmelding wordt
weergegeven
Multi-informatiedisplay
Als een van de waarschuwingsmeldingen weer wordt weergegeven na het
uitvoeren van de volgende handelingen, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over noodzakelijk
onderhoud weer. Voer de juiste herstelprocedure uit wanneer er een
melding verschijnt.
C-HR_HV_OM_Europe_OM10701E.book Page 69 3 Wednesday, June 10, 2020 12:21 PM

6947-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

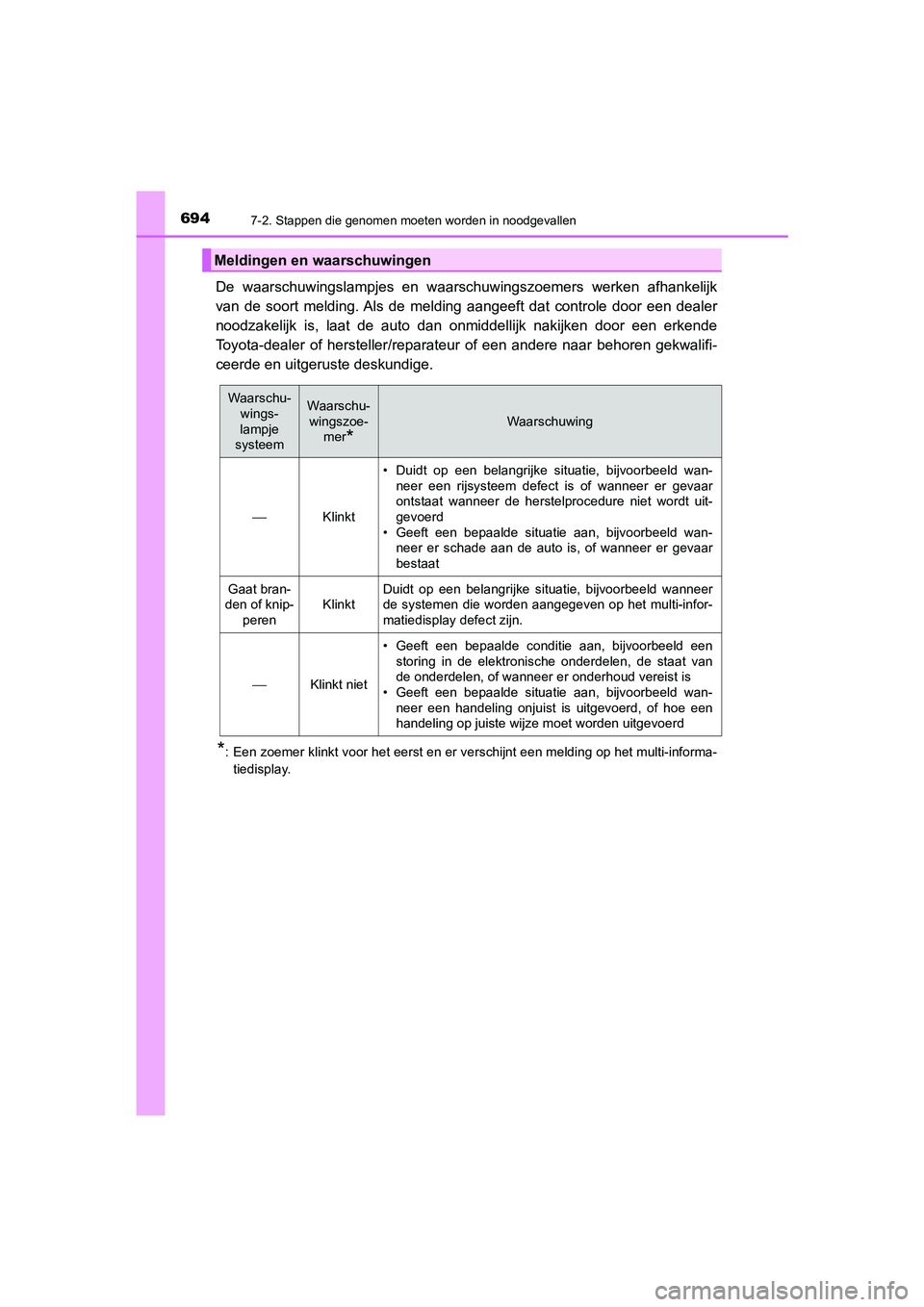

De waarschuwingslampjes en waarschuwingszoemers werken afhankelijk
van de soort melding. Als de melding aangeeft dat controle door een dealer
noodzakelijk is, laat de auto dan onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-informa-tiedisplay.
Meldingen en waarschuwingen
Waarschu- wings-
lampje
systeemWaarschu- wingszoe- mer
*
Waarschuwing
⎯Klinkt
• Duidt op een belangrijke situatie, bijvoorbeeld wan-neer een rijsysteem defect is of wanneer er gevaar
ontstaat wanneer de herstelprocedure niet wordt uit-
gevoerd
• Geeft een bepaalde situatie aan, bijvoorbeeld wan-
neer er schade aan de auto is, of wanneer er gevaar
bestaat
Gaat bran-
den of knip-
perenKlinktDuidt op een belangrijke situatie, bijvoorbeeld wanneer
de systemen die worden aangegeven op het multi-infor-
matiedisplay defect zijn.
⎯Klinkt niet
• Geeft een bepaalde conditie aan, bijvoorbeeld eenstoring in de elektronische onderdelen, de staat van
de onderdelen, of wanneer er onderhoud vereist is
• Geeft een bepaalde situatie aan, bijvoorbeeld wan- neer een handeling onjuist is uitgevoerd, of hoe een
handeling op juiste wijze moet worden uitgevoerd
C-HR_HV_OM_Europe_OM10701E.book Page 69 4 Wednesday, June 10, 2020 12:21 PM

6957-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

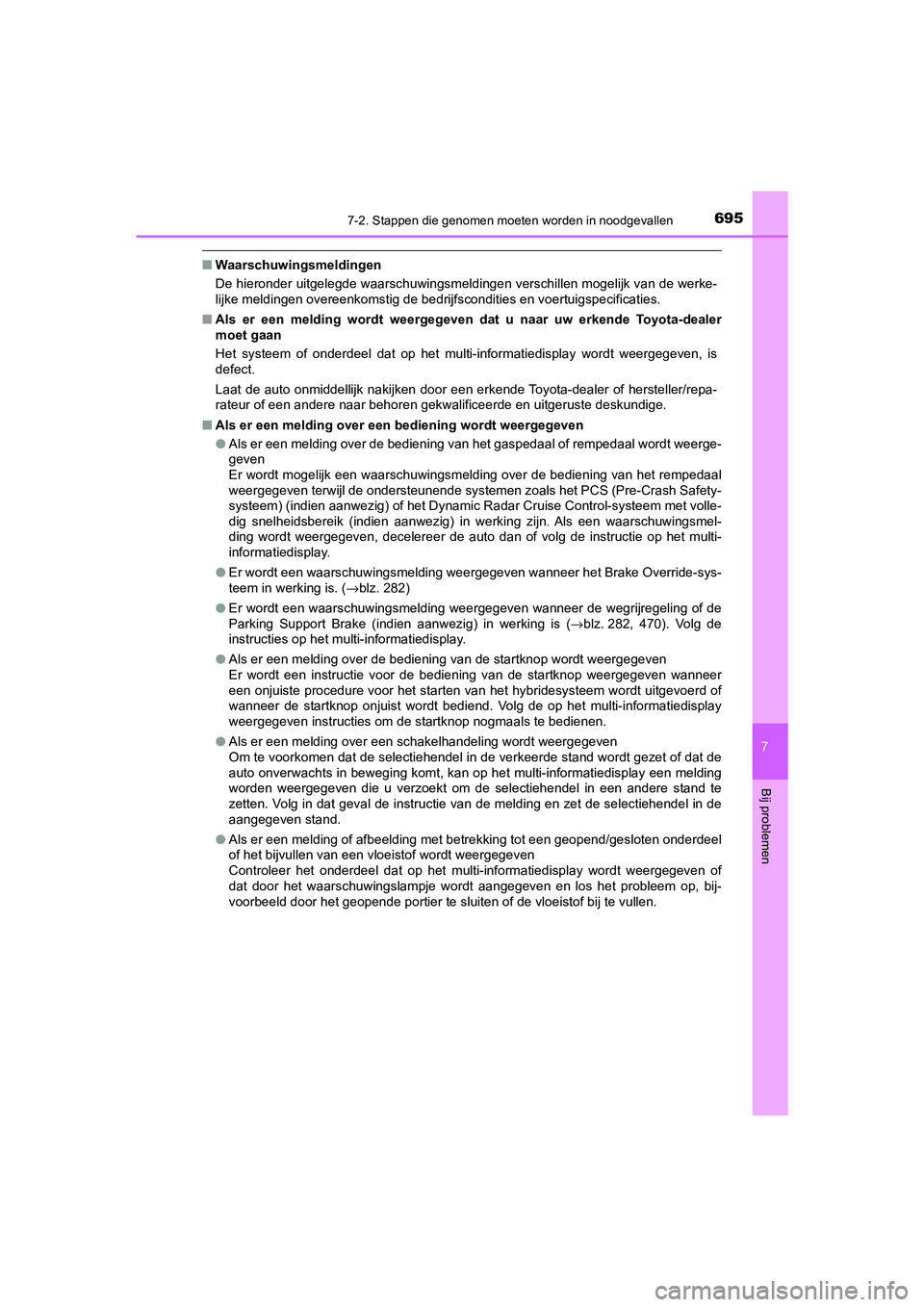

■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen mogelijk van de werke-
lijke meldingen overeenkomstig de bedrijfscondities en voertuigspecificaties.
■ Als er een melding wordt weergegeven dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het multi-informatiedisplay wordt weergegeven, is
defect.
Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwali ficeerde en uitgeruste deskundige.
■ Als er een melding over een bediening wordt weergegeven
● Als er een melding over de bediening van het gaspedaal of rempedaal wordt weerge-
geven
Er wordt mogelijk een waarschuwingsmelding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende systemen zoals het PCS (Pre-Crash Safety-
systeem) (indien aanwezig) of het Dynamic Radar Cruise Control-systeem met volle-
dig snelheidsbereik (indien aanwezig) in werking zijn. Als een waarschuwingsmel-
ding wordt weergegeven, decelereer de auto dan of volg de instructie op het multi-
informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer het Brake Override-sys-
teem in werking is. ( →blz. 282)
● Er wordt een waarschuwingsmelding weergegeven wanneer de wegrijregeling of de
Parking Support Brake (indien aanwezig) in werking is ( →blz. 282, 470). Volg de
instructies op het multi-informatiedisplay.
● Als er een melding over de bediening van de startknop wordt weergegeven
Er wordt een instructie voor de bediening van de startknop weergegeven wanneer
een onjuiste procedure voor het starten van het hybridesysteem wordt uitgevoerd of
wanneer de startknop onjuist wordt bediend. Volg de op het multi-informatiedisplay
weergegeven instructies om de startknop nogmaals te bedienen.
● Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de selectiehendel in de verkeerde stand wordt gezet of dat de
auto onverwachts in beweging komt, kan op het multi-informatiedisplay een melding
worden weergegeven die u verzoekt om de selectiehendel in een andere stand te
zetten. Volg in dat geval de instructie van de melding en zet de selectiehendel in de
aangegeven stand.
● Als er een melding of afbeelding met betrekking tot een geopend/gesloten onderdeel
of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wordt weergegeven of
dat door het waarschuwingslampje wordt aangegeven en los het probleem op, bij-
voorbeeld door het geopende portier te sluiten of de vloeistof bij te vullen.
C-HR_HV_OM_Europe_OM10701E.book Page 69 5 Wednesday, June 10, 2020 12:21 PM

6967-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E■
Als er een melding wordt weergegeven da t de handleiding moet worden geraad-
pleegd
● Als “Engine Coolant Temperature High.” (koelvloeistoftemperatuur te hoog) wordt
weergegeven, volg dan de instructies ( →blz. 749).
● Als de onderstaande meldingen worden weergegeven, is er mogelijk sprake van een
storing. Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige. Doorrijden met de auto kan gevaarlijk
zijn.
• “Braking Power Low.” (lage remkracht)
• “Charging System Malfuncti on.” (storing laadsysteem)
• “Engine Oil Pressure Low.” (lage motoroliedruk)
● Als de onderstaande meldingen worden weergegeven, is er mogelijk sprake van een
storing. Laat onmiddellijk de auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
• “Hybrid System Malfunction.” (storing hybridesysteem)
• “Check Engine.” (controleer motor)
• “Hybrid Battery System Malfunction.” (systeemstoring batterijpakket)
• “Accelerator System Malfunction.” (systeemstoring gaspedaal)
• “Entry & Start System Malfunction.” (s toring in Smart entry-systeem met start-
knop)
• “Exhaust Filter Full” (uitlaatgasfiltersysteem vol) ( →blz. 533)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uitgeschakeld)
● Als “Low 12-Volt Battery.” (12V-a ccu bijna leeg) wordt weergegeven
• Wanneer het display na een paar seconden uitgaat (wordt gedurende ongeveer 6 seconden weergegeven):
Laat het hybridesysteem langer dan 15 minuten werken en laad de 12V-accu.
• Wanneer het display niet uitgaat: Start het hybridesysteem met behulp van de procedures: →blz. 741
● Als “Maintenance required for Traction battery cooling parts. See owner’s manual.”
(Onderhoud vereist voor koelonderdelen tractiebatterij, raadpleeg handleiding) wordt
weergegeven, zitten de filters mogelijk verstopt, zijn de ventilatieopeningen mogelijk
geblokkeerd of zit er mogelijk een gat in het kanaal. Voer daarom de onderstaande
correctieprocedure uit.
• Als de ventilatieopeningen en filters van het batterijpakket (tractiebatterij) vuil zijn,
voer dan de procedure op blz. 642 uit om ze schoon te maken.
• Als de waarschuwingsmelding wordt weergegeven wanneer de ventilatieope-
ningen en filters van het batterijpakket (tractiebatterij) niet vuil zijn, laat de auto
dan onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 69 6 Wednesday, June 10, 2020 12:21 PM

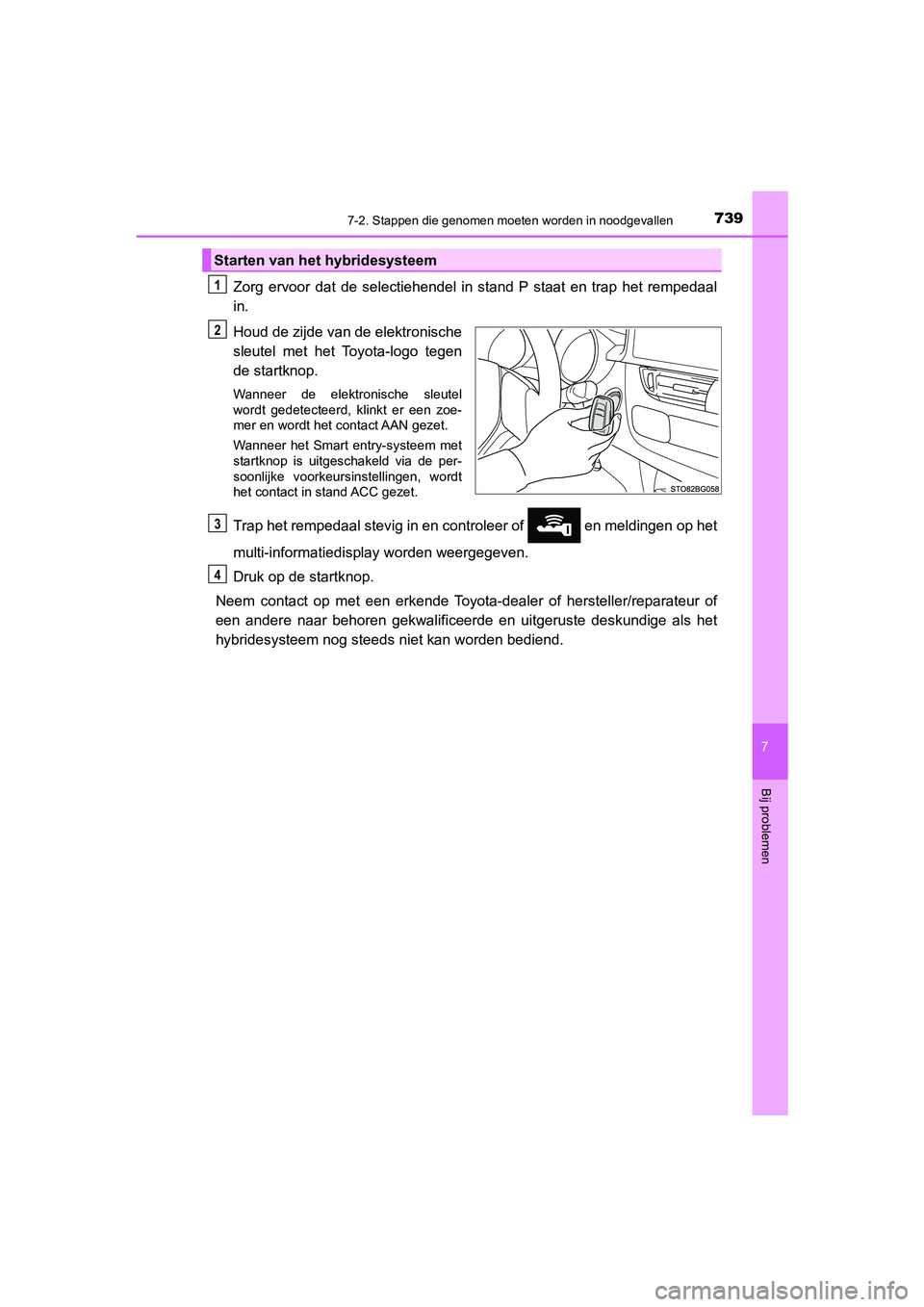

7397-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
Zorg ervoor dat de selectiehendel in stand P staat en trap het rempedaal
in.
Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een zoe-
mer en wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of en meldingen op het
multi-informatiedisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als het
hybridesysteem nog steeds niet kan worden bediend.
Starten van het hybridesysteem
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 73 9 Wednesday, June 10, 2020 12:21 PM
