4754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

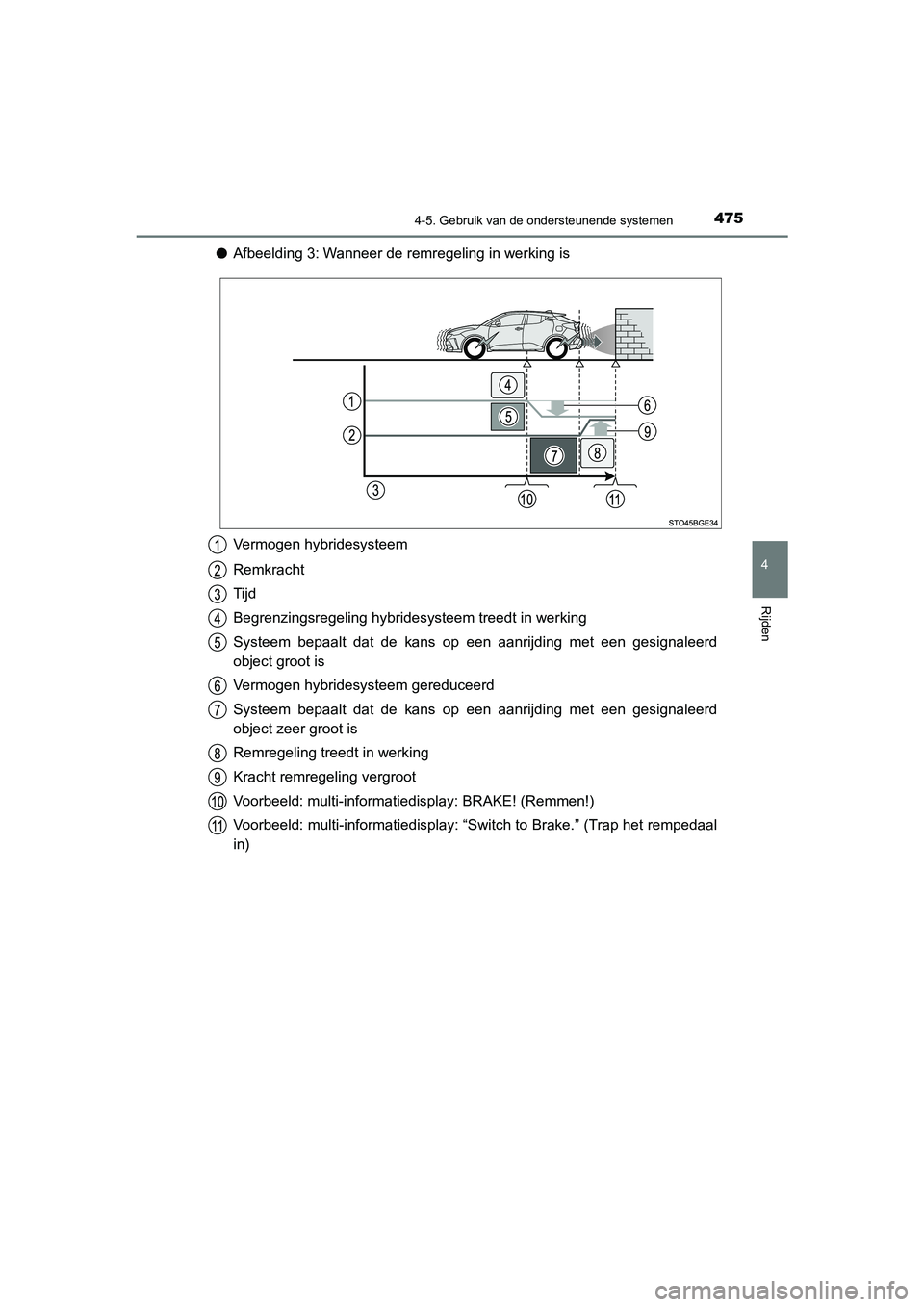

●Afbeelding 3: Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedisplay: BRAKE! (Remmen!)
Voorbeeld: multi-informatiedisplay: “Switch to Brake.” (Trap het rempedaal
in)
C-HR_HV_OM_Europe_OM10701E.book Page 47 5 Wednesday, June 10, 2020 12:21 PM

4764-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt de Par-
king Support Brake uitgeschakeld en gaat het controlelampje PKSB OFF branden. Als
de Parking Support Brake onnodig in werking treedt, kan de remregeling worden
geannuleerd door het rempedaal in te trappen of door ongeveer 2 seconden te wach-
ten totdat deze automatisch wordt geannuleerd. Vervolgens kunt u verder rijden door
het gaspedaal in te trappen.
■ Opnieuw inschakelen van de Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werking ervan, kunt u
zelf het systeem weer inschakelen (
→blz. 471) of het contact UIT en vervolgens weer
AAN zetten. Het systeem wordt automatisch weer ingeschakeld als het obstakel zich
niet langer in de rijrichting van de auto bevindt of als de auto van rijrichting verandert
(bijvoorbeeld achteruit in plaats van vooruit of andersom).
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) op het multi-informatiedisp lay wordt weergegeven en het controle-
lampje PKSB OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accuklem niet
geïnitialiseerd.
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) en “Parking assist unavailable. Clean pa rking assist sensor” (Par-
king Assist niet beschikbaar, reinig Park ing Assist-sensor) op het multi-informa-
tiedisplay worden weergegeven en het controlelampje PKSB OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wordt weergege-
ven of wordt weergegeven ondanks dat de sensor schoon is, laat uw auto dan con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt, zal het systeem weer normaal werken.
● Mogelijk stroomt er continu water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal het systeem weer nor-
maal werken.
■ Als een accuklem is losgenom en en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Ri jd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit met een snelheid van ongeveer 35 km/h of
hoger. Draai daarnaast, bij auto's met Parking Support Brake-functie, als de auto stil-
staat, het stuurwiel geheel naar links en vervolgens geheel naar rechts.
C-HR_HV_OM_Europe_OM10701E.book Page 47 6 Wednesday, June 10, 2020 12:21 PM

4964-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■

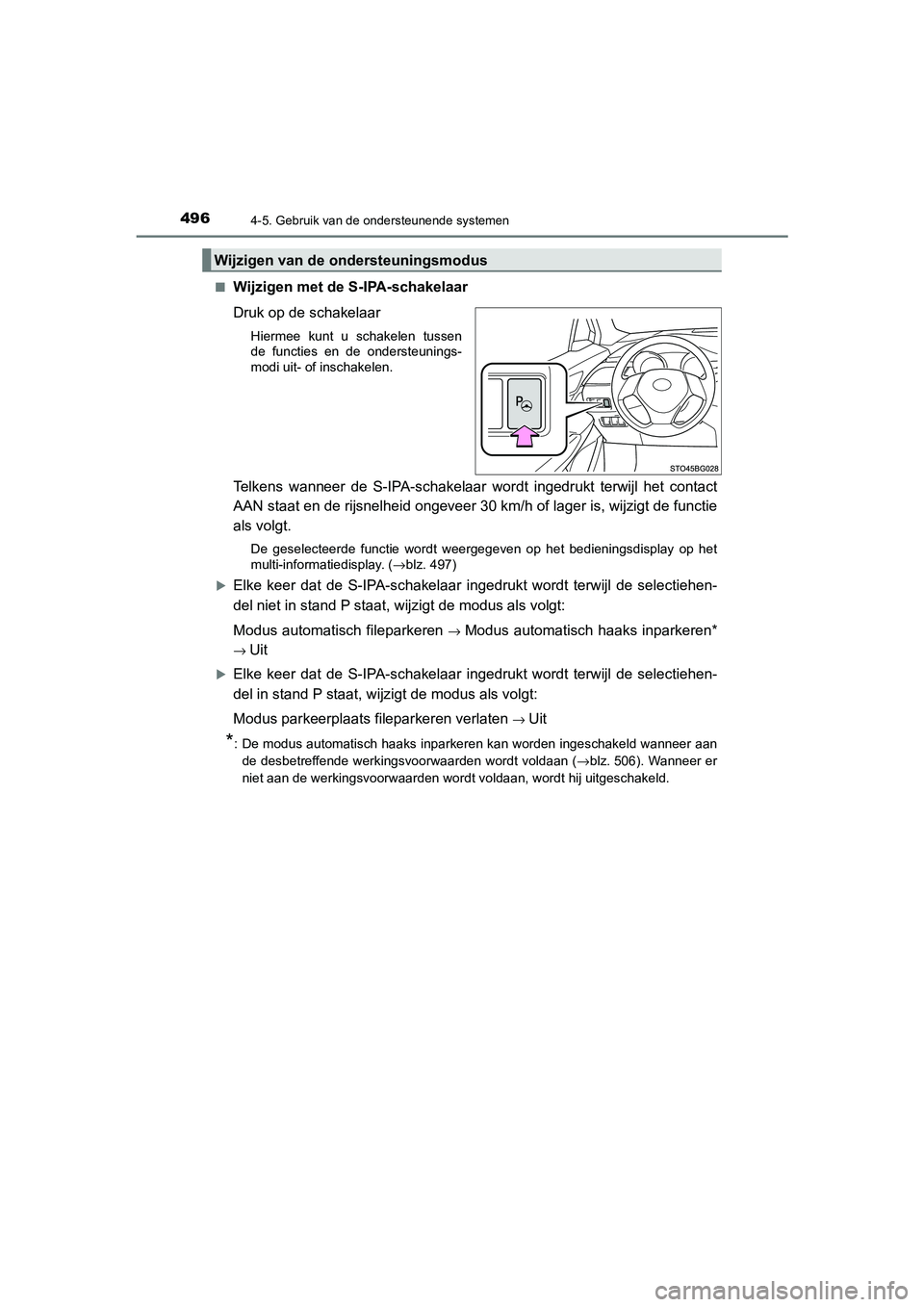

Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar
Hiermee kunt u schakelen tussen
de functies en de ondersteunings-
modi uit- of inschakelen.
Telkens wanneer de S-IPA-schakelaar wordt ingedrukt terwijl het contact
AAN staat en de rijsnelheid ongeveer 30 km/h of lager is, wijzigt de functie
als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay op het
multi-informatiedisplay. (
→blz. 497)
Elke keer dat de S-IPA-schakelaar ingedrukt wordt terwijl de selectiehen-
del niet in stand P staat, wijzigt de modus als volgt:
Modus automatisch fileparkeren
→ Modus automatisch haaks inparkeren*
→ Uit
Elke keer dat de S-IPA-schakelaar ingedrukt wordt terwijl de selectiehen-
del in stand P staat, wijzigt de modus als volgt:
Modus parkeerplaats fileparkeren verlaten
→ Uit
*: De modus automatisch haaks inparkeren kan worden ingeschakeld wanneer aan
de desbetreffende werkingsvoorwaarden wordt voldaan ( →blz. 506). Wanneer er
niet aan de werkingsvoorwaarden wordt voldaan, wordt hij uitgeschakeld.
Wijzigen van de ondersteuningsmodus
C-HR_HV_OM_Europe_OM10701E.book Page 49 6 Wednesday, June 10, 2020 12:21 PM

4974-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
Het begeleidingsscherm wordt weergegeven op het multi-informatiedisplay.Weergave bediening
Geeft de bedrijfsconditie van het Sim-
ple Intelligent Parking Assist-systeem
weer.
Stopweergave
Trap wanneer dit brandt het rempedaal
in en breng de auto direct tot stilstand.
Indicator mate van assistentie
Geeft een statusbalk weer waarop wordt aangegeven hoe ver de auto is verwijderd
van zijn stoppositie/wat de positie is waarbij de ondersteuningsregeling eindigt.
Icoon S-IPA-schakelaar
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gewijzigd en
het systeem kan worden uit- of in geschakeld met de S-IPA-schakelaar.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave Toyota Parking Assist-sensor/weergave portierpositie
(open/dicht)
→blz. 453
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven handelin-
gen uit.
In de afbeelding wordt als voorbeeld een display getoond waarop staat aange-
geven dat het rempedaal moet worden ingetrapt om de rijsnelheid te regelen en dat
u moet controleren of de omgeving veilig is.
Begeleidingsscherm
C-HR_HV_OM_Europe_OM10701E.book Page 49 7 Wednesday, June 10, 2020 12:21 PM

4994-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

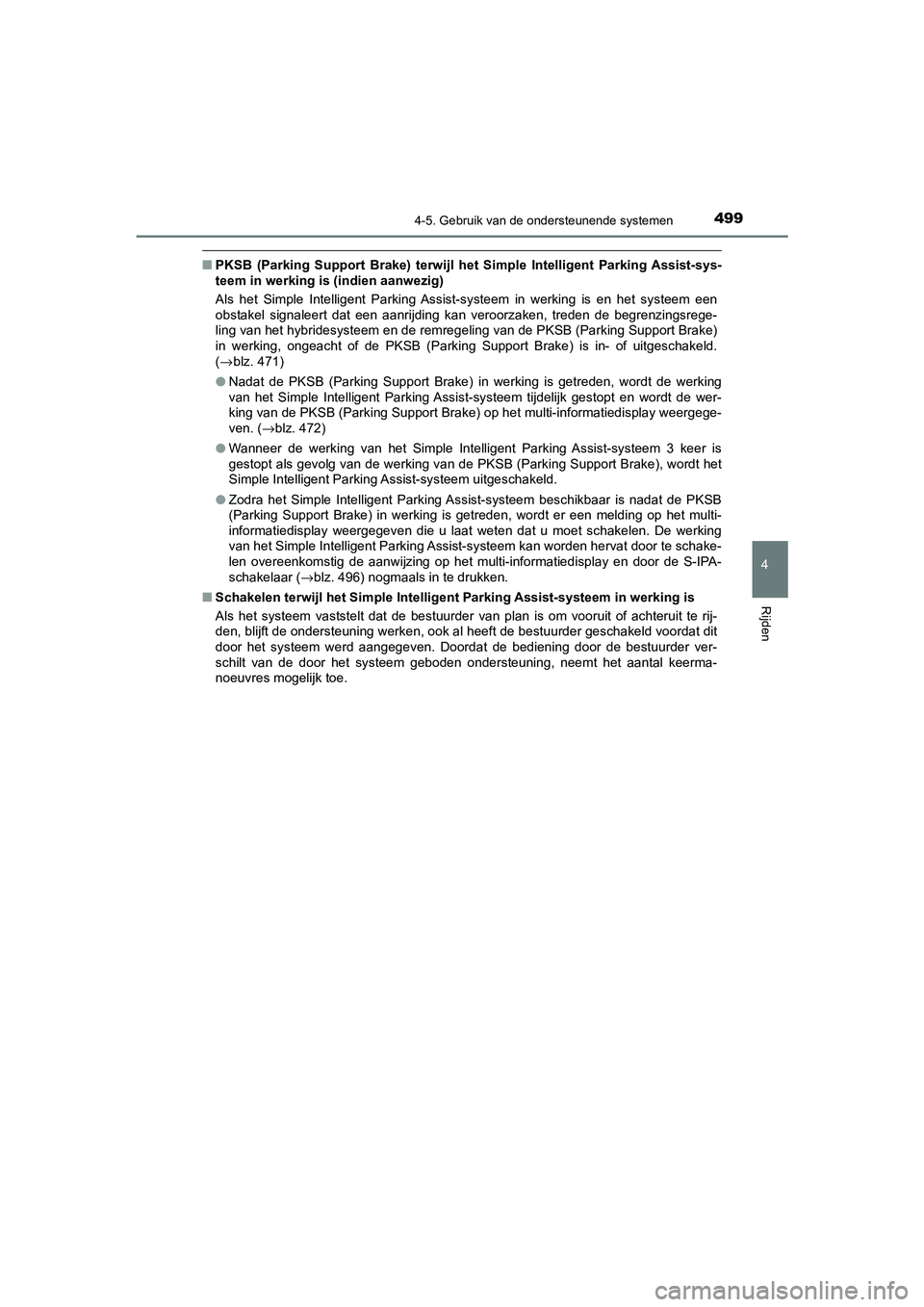

■PKSB (Parking Support Brak e) terwijl het Simple Intelligent Parking Assist-sys-
teem in werking is (indien aanwezig)
Als het Simple Intelligent Parking Assist-systeem in werking is en het systeem een
obstakel signaleert dat een aanrijding kan veroorzaken, treden de begrenzingsrege-
ling van het hybridesysteem en de remregelin g van de PKSB (Parking Support Brake)
in werking, ongeacht of de PKSB (Parking Support Brake) is in- of uitgeschakeld.
(→ blz. 471)
● Nadat de PKSB (Parking Su pport Brake) in werking is getreden, wordt de werking
van het Simple Intelligent Parking Assist- systeem tijdelijk gestopt en wordt de wer-
king van de PKSB (Parking Support Brake) op het multi-informatiedisplay weergege-
ven. ( →blz. 472)
● Wanneer de werking van het Simple Intelligent Parking Assist-systeem 3 keer is
gestopt als gevolg van de werking van de PKSB (Parking Support Brake), wordt het
Simple Intelligent Parking Assist-systeem uitgeschakeld.
● Zodra het Simple Intelligent Parking Assist-systeem beschikbaar is nadat de PKSB
(Parking Support Brake) in werking is getreden, wordt er een melding op het multi-
informatiedisplay weergegeven die u laat weten dat u moet schakelen. De werking
van het Simple Intelligent Parking Assist -systeem kan worden hervat door te schake-
len overeenkomstig de aanwijzing op het multi-informatiedisplay en door de S-IPA-
schakelaar ( →blz. 496) nogmaals in te drukken.
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in werking is
Als het systeem vaststelt dat de bestuurder van plan is om vooruit of achteruit te rij-
den, blijft de ondersteuning werken, ook al heeft de bestuurder geschakeld voordat dit
door het systeem werd aangegeven. Doordat de bediening door de bestuurder ver-
schilt van de door het systeem geboden ondersteuning, neemt het aantal keerma-
noeuvres mogelijk toe.
C-HR_HV_OM_Europe_OM10701E.book Page 49 9 Wednesday, June 10, 2020 12:21 PM

5004-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■
Controlelampje S-IPA in het instrumentenpaneel ( →blz. 159)
Dit controlelampje gaat branden wanneer het stuurwiel automatisch wordt bediend
door het Simple Intelligent Parking Assist-systeem. Nadat de regeling wordt beëindigd,
knippert het controlelampje korte tijd en dooft het vervolgens.
■ Pop-updisplay Toyota Parking Assist-sensor
Als het Simple Intelligent Parking Assist-systeem in we rking is en de PKSB (Par-
king Support Brake) een obstakel signaleert, verschijnt automatisch een pop-
updisplay van de Toyota Parking Assist-sensor op het begeleidingsscherm
( → blz. 453), ongeacht of de PKSB (Parking Su pport Brake) is in- of uitgeschakeld.
( → blz. 471)
■ Als de rijsnelheid hoger dreigt te wo rden dan de snelheidslimiet tijdens de
ondersteuningsregeling
Er klinkt een zoemer en er verschijnt een melding dat de mogelijkheid bestaat dat
de rijsnelheid de snelheidslimiet zal overschrijden. Trap, wanneer de melding
wordt weergegeven, het rempedaal direct in om te decelereren. Als de auto blijft
accelereren, wordt de ondersteuningsregeling onderbroken wanneer de rijsnelheid
een bepaalde snelheid overschrijdt. ( →blz. 524)
C-HR_HV_OM_Europe_OM10701E.book Page 50 0 Wednesday, June 10, 2020 12:21 PM

5014-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Overzicht van functies
Wanneer er een parkeerplaats kan worden gesignaleerd, wordt u naar
voren begeleid tot u de startpositie voor de ondersteuningsregeling hebt
bereikt. Vervolgens kan de Parallel Parking Assist-modus worden gebruikt.
Bovendien wordt er afhankelijk van de parkeerplaats en andere omstan-
digheden en indien nodig ondersteuning verleend bij het maken van meer-
dere keermanoeuvres.
Blijf naar voren rijden en houd
daarbij de auto parallel aan de
stoeprand of de weg. Stop op
het punt waarbij het midden van
de beoogde parkeerplaats vrij-
wel haaks op de auto staat.
Druk vervolgens 1 keer op de S-
IPA-schakelaar om de modus
automatisch fileparkeren te
selecteren.
Rijd recht vooruit en blijf daarbij
parallel aan de weg of stoep-
rand, zodat de parkeerplaats
wordt gesignaleerd.
Er is een geluid te horen en er
wordt een display weergegeven
om u te laten weten wanneer de
auto een positie bereikt vanaf
waar de ondersteuningsrege-
ling kan worden gebruikt om
achteruit te rijden. Wanneer ver-
volgens de schakelstand wordt
gewijzigd overeenkomstig de
aanwijzingen van het systeem,
begint de automatische bedie-
ning van het stuurwiel.
Als de gesignaleerde parkeerplaats of de weg (afstand tot de rand van de weg
tegenover de parkeerplaats) smal is of als er zich obstakels voor de auto bevin-
den, wordt er geen begeleiding gegeven.
Fileparkeren (modus automatisch fileparkeren)
C-HR_HV_OM_Europe_OM10701E.book Page 50 1 Wednesday, June 10, 2020 12:21 PM

5024-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
Het parkeren is voltooid
Hiermee is de ondersteuningsmodus voltooid.
Afhankelijk van de conditie van de parkeerplaats worden de begeleiding voor de
beginpunten voor naar voren rijden en achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer meerdere keermanoeuvres nodig zijn,
herhaald. Hierbij wordt stap 3 gevolgd vanaf het moment dat de auto achteruit
begint te rijden totdat het parkeren is voltooid.
■
Parkeren
Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat.
Druk vervolgens 1 keer op de S-
IPA-schakelaar en controleer of
het display op het multi-informa-
tiedisplay terugkeert naar
“Parallel Parking” (fileparkeren).
●Iedere keer dat er op de S-
IPA-schakelaar wordt
gedrukt, wijzigt de modus.
(
→blz. 496)
● Wanneer de rijsnelheid onge-
veer 30 km/h of hoger is, kan
door het indrukken van de S-
IPA-schakelaar niet worden
overgeschakeld naar de
weergave “Parallel Parking”
(fileparkeren).
1
C-HR_HV_OM_Europe_OM10701E.book Page 50 2 Wednesday, June 10, 2020 12:21 PM
