4584-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
■Het systeem kan worden geactiveerd wanneer
● Het contact AAN staat.
● De Toyota Parking Assist-sensor is ingeschakeld.
● De rijsnelheid lager is dan ongeveer 10 km/h.
● Een andere schakelstand dan P is geselecteerd.
● Auto's met zijsensoren: Het stuurwiel wordt ongeveer 90° of meer gedraaid
■ Detectie-informatie sensoren
Tijdens het gebruik kunnen zich de volgende situaties voordoen:
●De sensoren signaleren mogelijk alleen objecten die zich dicht bij de voor- of achter-
bumper bevinden.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Obstakels worden mogelijk niet gesignaleerd als ze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Ook
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard staat of als
de luchtcirculatie van de airconditioning veel geluid produceert.
● De zoemer is mogelijk moeilijk te horen doordat zoemers van andere systemen klin-
ken.
■ Waarschuwingsfuncti e obstakel (auto's met zijsensoren)
Wanneer een obstakel zich aan de zijkant van
de auto op het traject van de auto bevindt ter-
wijl de auto naar voren of achteren rijdt, infor-
meert deze functie de bestuurder m.b.v. het
display en de zoemer. Obstakel
Berekend traject auto
C-HR_HV_OM_Europe_OM10701E.book Page 45 8 Wednesday, June 10, 2020 12:21 PM

4594-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Signalering obst akels aan zijkanten (auto's met zijsensoren)
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van de
sensor om objecten correct te signaleren. Specifieke situaties waarin dit voor kan
komen ziet u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs. (Het reinigen van de sensoren zal het
probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
● Een sensor wordt ergens door afgedekt.
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven produ-
ceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval.
● Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rijden
op een overstroomde weg.
● Als de auto sterk naar één kant helt.
● De auto nadert een hoge of gebogen stoeprand.
● Als het object zich te dicht bij de sensor bevindt.
C-HR_HV_OM_Europe_OM10701E.book Page 45 9 Wednesday, June 10, 2020 12:21 PM

4604-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■
Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan de sensor het mogelijk niet signaleren. Let goed op
bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
■ Als “Parking assist unavailable. Clean parking assist sensor” (Parking Assist
niet beschikbaar, reinig Parking Assist- sensor) wordt weergegeven op het multi-
informatiedisplay
Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwijder
dit van de sensor om te zorgen dat het systeem weer normaal werkt.
Ook wordt er bij lage temperaturen m ogelijk een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een sensor daardoor mogelijk geen obstakels
signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.
■ Als “Parking assist Malfunction Visit your dealer” (Storing in Parking Assist. Ga
naar uw dealer) op het multi-in formatiedisplay wordt weergegeven
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 46 0 Wednesday, June 10, 2020 12:21 PM

4624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het display van de Toyota Parking Assist-sensor knippert of wordt continu weerge-
geven en er klinkt een piepsignaal terwijl er geen objecten worden gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper of grille ergens tegenaan komt.
● Als het display knippert of continu wordt weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
C-HR_HV_OM_Europe_OM10701E.book Page 46 2 Wednesday, June 10, 2020 12:21 PM

4644-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel en
selecteer RCTA.
Wanneer de RCTA wordt uitgeschakeld, gaat het controlelampje RCTA OFF
(→ blz. 463) branden. (Telkens wanneer het contact UIT en weer AAN wordt gezet,
wordt de RCTA automatisch ingeschakeld.)
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■ Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■ Als “RCTA Unavailable.” (RCTA niet besch ikbaar) op het multi-informatiedisplay
wordt weergegeven
Water, sneeuw, modder, enz. hopen zich mogelijk op rondom de sensor in de bumper
(→ blz. 446).
Wanneer het water, de sneeuw, de modder, enz. rondom de sensor in de bumper
wordt verwijderd, moet het systeem weer normaal gaan werken.
Ook werkt mogelijk de sensor niet normaal bij extreem warm of koud weer.
■ Wanneer “RCTA Malfunction Visit Your De aler.” (Storing in RCTA. Ga naar uw
dealer) op het multi-informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende Toyota-dea ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Radarsensoren opzij achter
→blz. 446
Inschakelen/uitschakelen van de RCTA
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 46 4 Wednesday, June 10, 2020 12:21 PM

4714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E

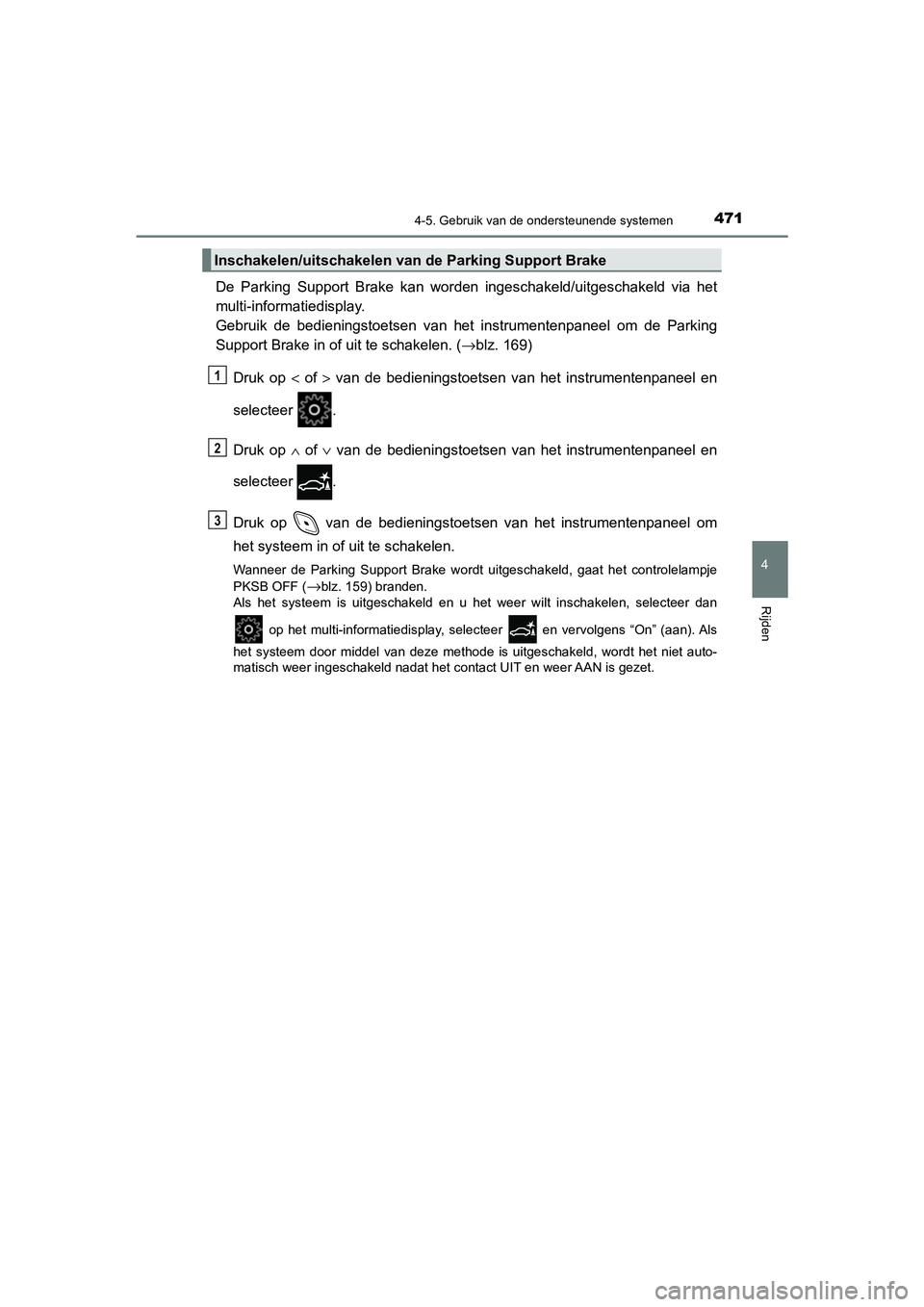

De Parking Support Brake kan worden ingeschakeld/uitgeschakeld via het
multi-informatiedisplay.
Gebruik de bedieningstoetsen van het instrumentenpaneel om de Parking
Support Brake in of uit te schakelen. (→blz. 169)
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op van de bedieningstoetsen van het instrumentenpaneel om
het systeem in of uit te schakelen.
Wanneer de Parking Support Brake wordt uitgeschakeld, gaat het controlelampje
PKSB OFF (
→blz. 159) branden.
Als het systeem is uitgeschakeld en u het weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteer en vervolgens “On” (aan). Als
het systeem door middel van deze methode is uitgeschakeld, wordt het niet auto-
matisch weer ingeschakeld nadat het contact UIT en weer AAN is gezet.
Inschakelen/uitschakelen van de Parking Support Brake
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 47 1 Wednesday, June 10, 2020 12:21 PM

4724-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E

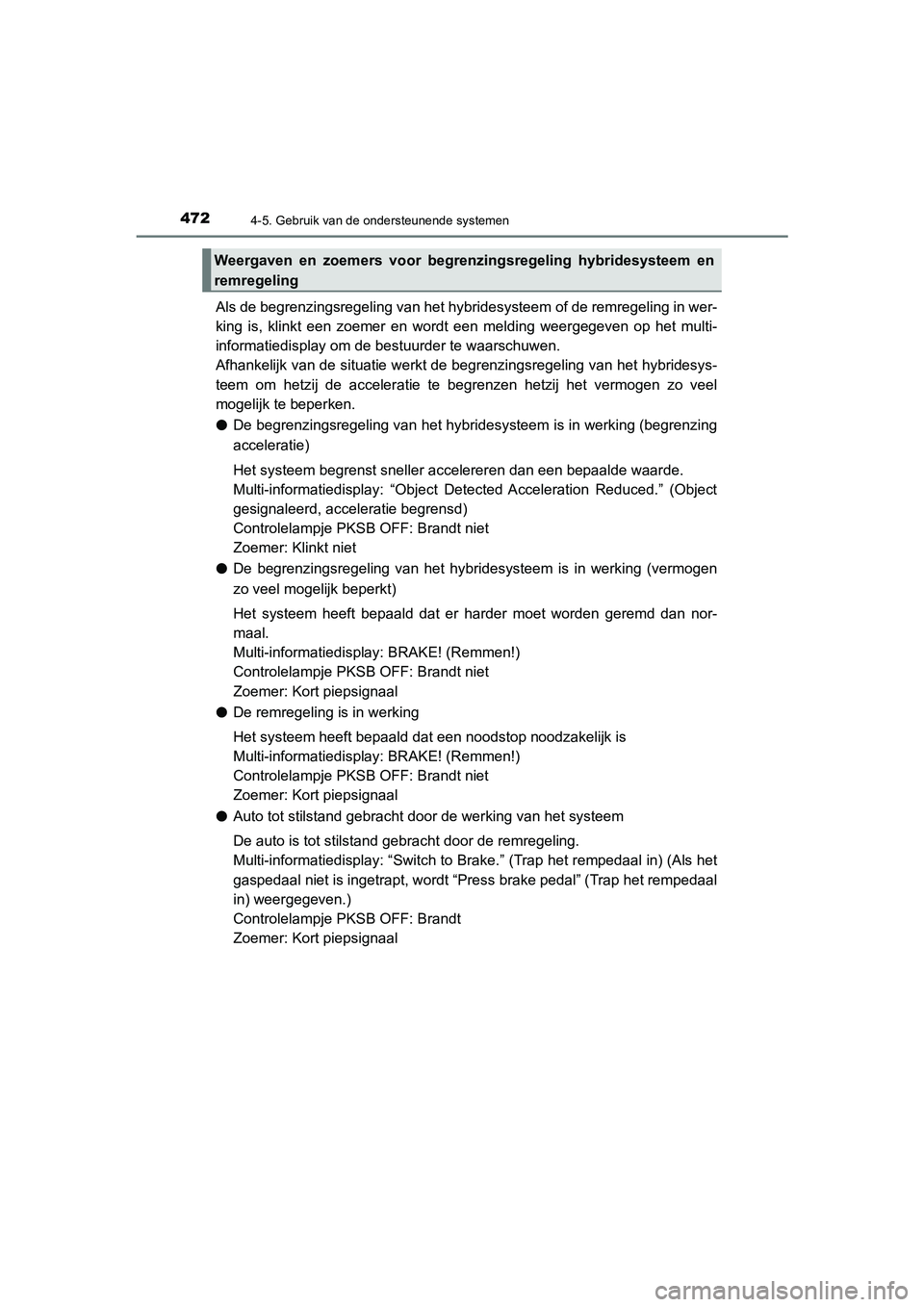

Als de begrenzingsregeling van het hybridesysteem of de remregeling in wer-
king is, klinkt een zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling van het hybridesys-
teem om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
● De begrenzingsregeling van het hybri desysteem is in werking (begrenzing
acceleratie)
Het systeem begrenst sneller accelereren dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected Acceleration Reduced.” (Object
gesignaleerd, acceleratie begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
● De begrenzingsregeling van het hybridesysteem is in werking (vermogen
zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder moet worden geremd dan nor-
maal.
Multi-informatiedisplay: BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
● De remregeling is in werking
Het systeem heeft bepaald dat een noodstop noodzakelijk is
Multi-informatiedisplay: BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
● Auto tot stilstand gebracht door de werking van het systeem
De auto is tot stilstand gebracht door de remregeling.
Multi-informatiedisplay: “Switch to Brake.” (Trap het rempedaal in) (Als het
gaspedaal niet is ingetrapt, wordt “Press brake pedal” (Trap het rempedaal
in) weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Weergaven en zoemers voor begr enzingsregeling hybridesysteem en
remregeling
C-HR_HV_OM_Europe_OM10701E.book Page 47 2 Wednesday, June 10, 2020 12:21 PM

4744-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
●Afbeelding 2: Wanneer de begrenzingsregeling voor het hybridesysteem in
werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object groot is
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedisplay: BRAKE! (Remmen!)
C-HR_HV_OM_Europe_OM10701E.book Page 47 4 Wednesday, June 10, 2020 12:21 PM
