2021 PEUGEOT PARTNER Upute Za Rukovanje (in Croatian)

15
Instrumenti

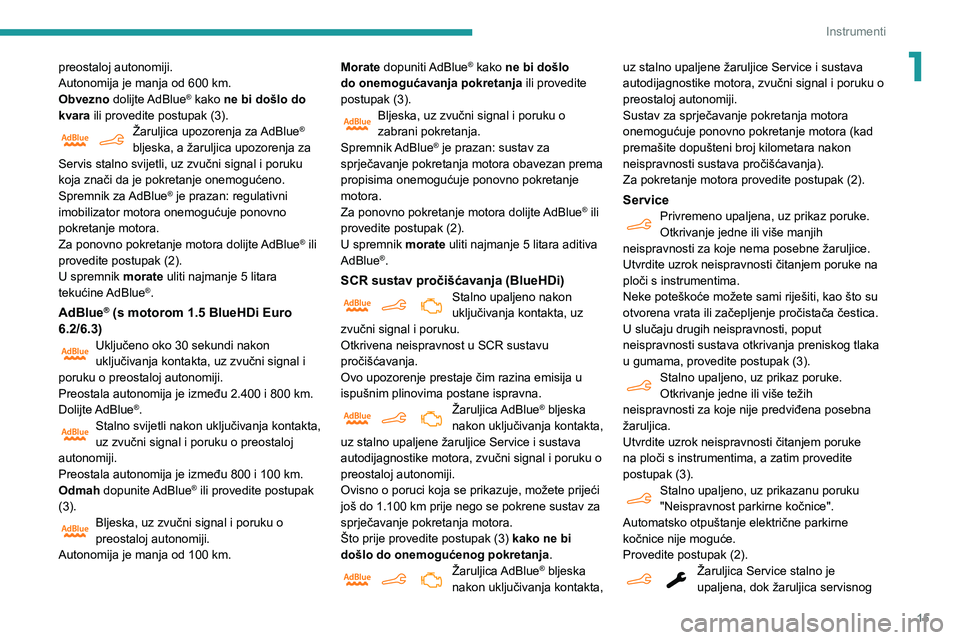

1preostaloj autonomiji.
Autonomija je manja od 600 km.
Obvezno dolijte AdBlue
® kako ne bi došlo do
kvara ili provedite postupak (3).
Žaruljica upozorenja za AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli, uz zvučni signal i poruku
koja znači da je pokretanje onemogućeno.
Spremnik za AdBlue
® je prazan: regulativni
imobilizator motora onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
AdBlue® (s motorom 1.5 BlueHDi Euro
6.2/6.3)
Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostaloj autonomiji.
Preostala autonomija je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 100
km. Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav za
sprječavanje pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon
uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u
SCR sustavu
pročišćavanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100

km prije nego se pokrene sustav za
sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta, uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
ServicePrivremeno upaljena, uz prikaz poruke.
Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili začepljenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljeno, uz prikaz poruke.
Otkrivanje jedne ili više težih
neispravnosti za koje nije predviđena posebna
žaruljica.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno upaljeno, uz prikazanu poruku
"Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).

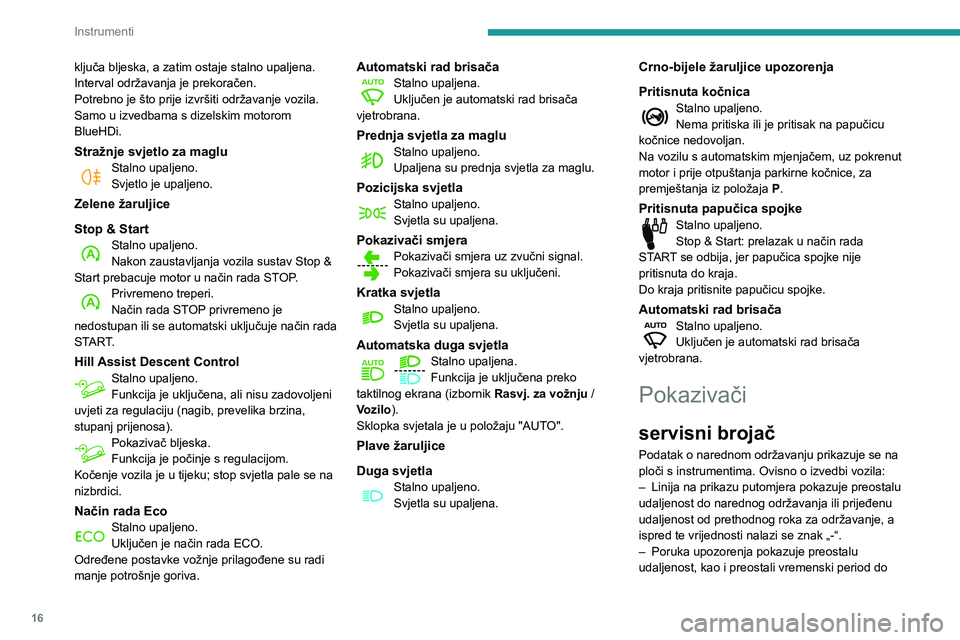

Žaruljica Service stalno je
upaljena, dok žaruljica servisnog

16
Instrumenti
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Stražnje svjetlo za magluStalno upaljeno.
Svjetlo je upaljeno.
Zelene žaruljice
Stop & Start
Stalno upaljeno.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno treperi.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Hill Assist Descent ControlStalno upaljeno.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, prevelika brzina,
stupanj prijenosa).
Pokazivač bljeska.
Funkcija je počinje s regulacijom.
Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Način rada EcoStalno upaljeno.
Uključen je način rada ECO.
Određene postavke vožnje prilagođene su radi
manje potrošnje goriva.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Prednja svjetla za magluStalno upaljeno.
Upaljena su prednja svjetla za maglu.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Pokazivači smjeraPokazivači smjera uz zvučni signal.
Pokazivači smjera su uključeni.
Kratka svjetlaStalno upaljeno.
Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju
/
Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Pritisnuta kočnica
Stalno upaljeno.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
Na vozilu s automatskim mjenjačem, uz pokrenut
motor i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P.
Pritisnuta papučica spojkeStalno upaljeno.
Stop & Start: prelazak u način rada
START se odbija, jer papučica spojke nije
pritisnuta do kraja.
Do kraja pritisnite papučicu spojke.
Automatski rad brisačaStalno upaljeno.
Uključen je automatski rad brisača
vjetrobrana.
Pokazivači
servisni brojač
Podatak o narednom održavanju prikazuje se na
ploči s instrumentima. Ovisno o izvedbi vozila:
–

Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak „-“.
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do

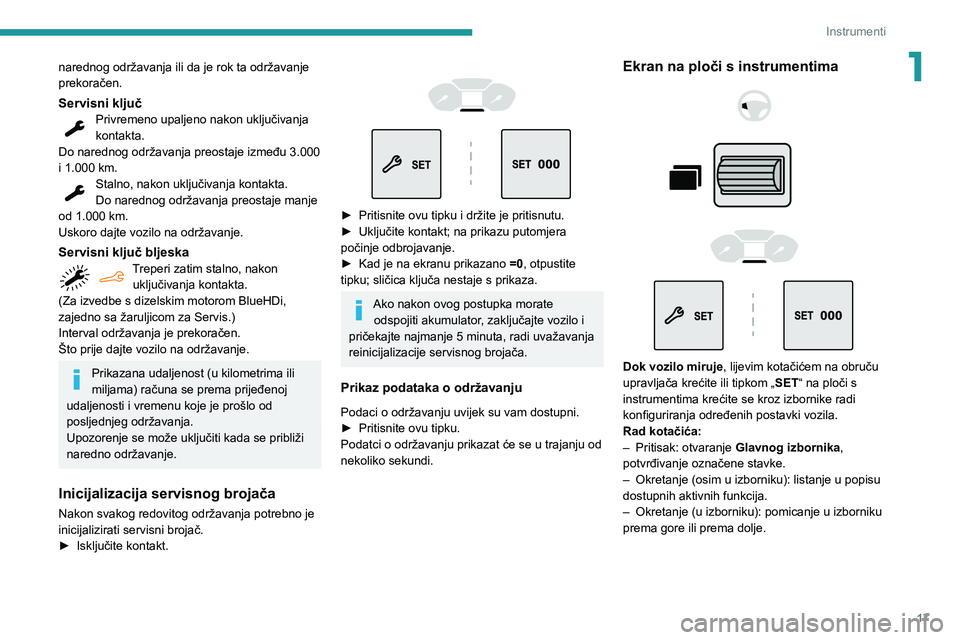

17
Instrumenti
1narednog održavanja ili da je rok ta održavanje
prekoračen.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do narednog održavanja preostaje između 3.000
i 1.000 km.
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1.000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se približi
naredno održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
►

Isključite kontakt.




► Pritisnite ovu tipku i držite je pritisnutu.
► Uključite kontakt; na prikazu putomjera
počinje odbrojavanje.
►

Kad je na ekranu prikazano =0

, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz podataka o održavanju
Podaci o održavanju uvijek su vam dostupni.
► Pritisnite ovu tipku.
Podatci o održavanju prikazat će se u trajanju od
nekoliko sekundi.
Ekran na ploči s instrumentima







Dok vozilo miruje , lijevim kotačićem na obruču
upravljača krećite ili tipkom „ SET“ na ploči s
instrumentima krećite se kroz izbornike radi
konfiguriranja određenih postavki vozila.
Rad kotačića:
–

Pritisak: otvaranje Glavnog izbornika ,
potvrđivanje označene stavke.
–


Okretanje (osim u izborniku): listanje u popisu
dostupnih aktivnih funkcija.
–


Okretanje (u izborniku): pomicanje u izborniku
prema gore ili prema dolje.

18
Instrumenti

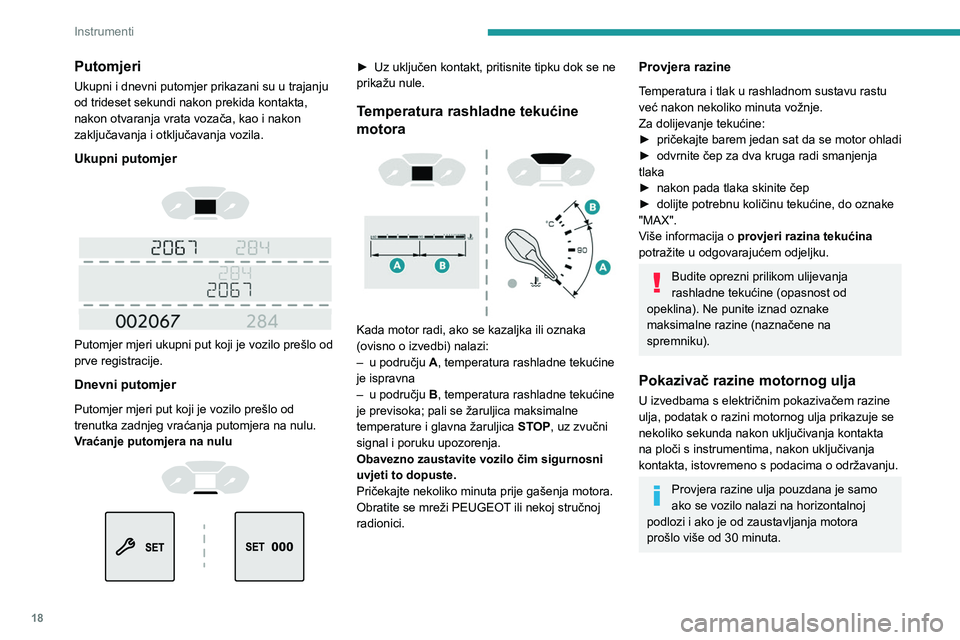

Putomjeri
Ukupni i dnevni putomjer prikazani su u trajanju
od trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Ukupni putomjer




Putomjer mjeri ukupni put koji je vozilo prešlo od
prve registracije.
Dnevni putomjer
Putomjer mjeri put koji je vozilo prešlo od
trenutka zadnjeg vraćanja putomjera na nulu.
Vraćanje putomjera na nulu




► Uz uključen kontakt, pritisnite tipku dok se ne
prikažu nule.
Temperatura rashladne tekućine
motora


Kada motor radi, ako se kazaljka ili oznaka
(ovisno o izvedbi) nalazi:
–

u području A

, temperatura rashladne tekućine
je ispravna
–

u području B

, temperatura rashladne tekućine
je previsoka; pali se žaruljica maksimalne
temperature i glavna žaruljica STOP, uz zvučni
signal i poruku upozorenja.
Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja motora.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
►

pričekajte barem jedan sat da se motor ohladi
►


odvrnite čep za dva kruga radi smanjenja
tlaka
►


nakon pada tlaka skinite čep
►


dolijte potrebnu količinu tekućine, do oznake
"MAX".
V

iše informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog ulja
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje se
nekoliko sekunda nakon uključivanja kontakta
na ploči s instrumentima, nakon uključivanja
kontakta, istovremeno s podacima o održavanju.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od zaustavljanja motora
prošlo više od 30 minuta.

19
Instrumenti
1Ispravna razina ulja


Podatak se prikazuje u poruci na ploči s
instrumentima.
Neispravna razina ulja


Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Neispravnost pokazivača razine ulja


Podatak se prikazuje u poruci na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Pokazivači autonomije za AdBlue®
(BlueHDi)
Dizelski motori BlueHDi opremljeni su značajkom
koja povezuje sustav SCR (za selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova. Oni ne
funkcioniraju bez tekućine AdBlue
®.
Kada razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta uključuje se svjetlo
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koju je moguće prijeći
prije sprječavanja pokretanja motora.
Propisani sustav za sprječavanje
pokretanja motora automatski će se
uključiti čim se isprazni spremnik za AdBlue
®.
Nakon toga više nećete moći pokrenuti motor
sve dok ne dopunite minimalnu razinu
tekućine AdBlue
®.
Ručni prikaz preostale autonomije
Kada je autonomija veća od 2.400 km, ne
prikazuje se automatski.




► Pritisnite ovu tipku za privremeni prikaz
podataka o autonomiji.
Radnje povezane s nedostatkom tekućine
AdBlue®
Kada je količina tekućine AdBlue® manja od
razine rezerve koja odgovara vožnji do 2400 km,
uključuju se sljedeće žaruljice upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
upozorenja .
Više podataka o tekućini AdBlue®
(motori BlueHDi) i posebno o njezinu
dolijevanju možete pronaći u odgovarajućem
odjeljku.

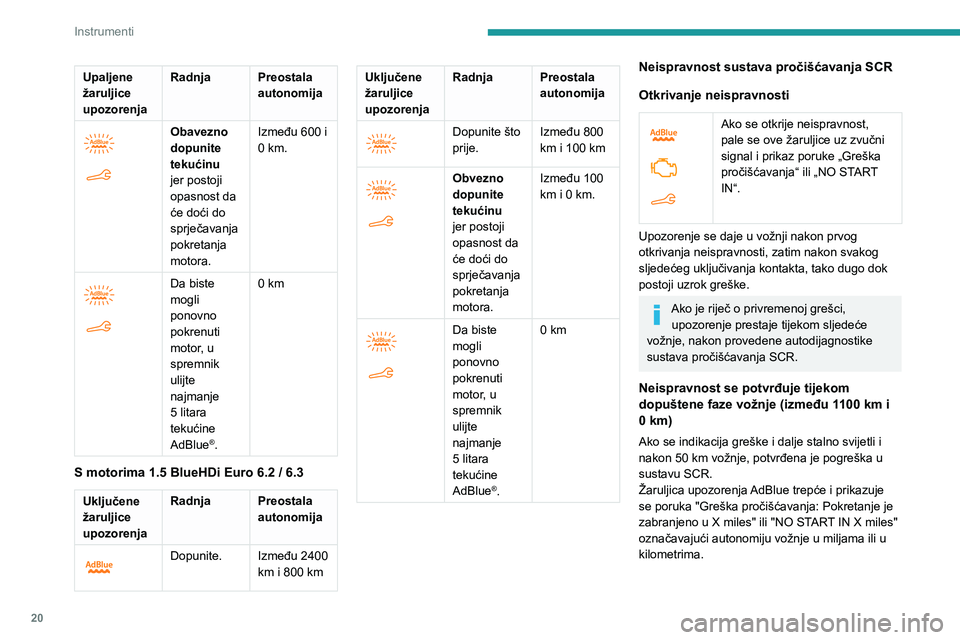

S motorima BlueHDi 1,6 (Euro 6.1)
Upaljene
žaruljice
upozorenja Radnja Preostala
autonomija


Dolijte što
prije.Između
2400
km i
600
km

20
Instrumenti

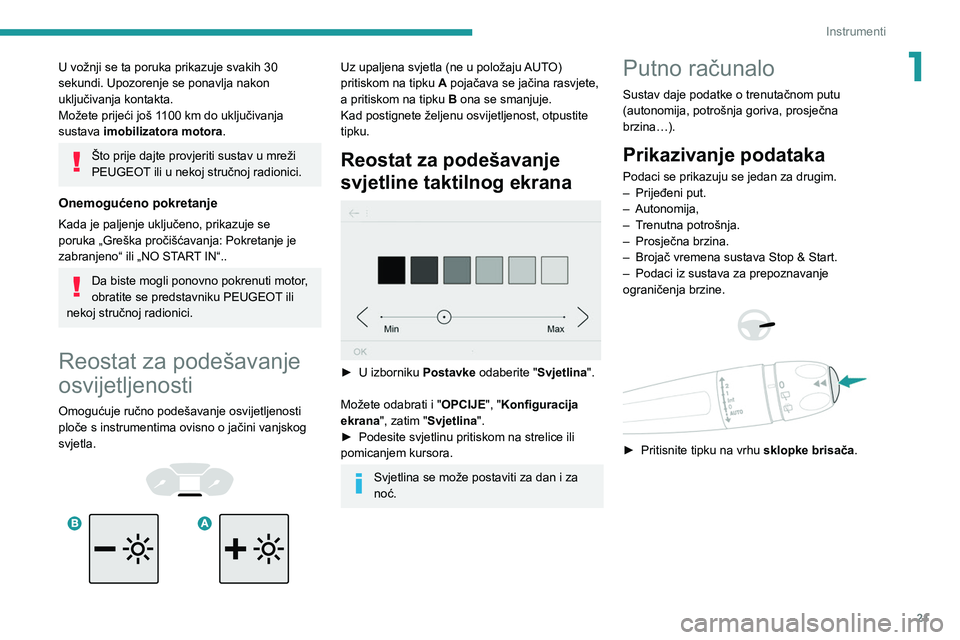

U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja
sustava imobilizatora motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Kada je paljenje uključeno, prikazuje se
poruka „Greška pročišćavanja: Pokretanje je
zabranjeno“ ili „NO START IN“..
Da biste mogli ponovno pokrenuti motor,
obratite se predstavniku PEUGEOT ili
nekoj stručnoj radionici.
Reostat za podešavanje
osvijetljenosti
Omogućuje ručno podešavanje osvijetljenosti
ploče s instrumentima ovisno o jačini vanjskog
svjetla.




Upaljene
žaruljice
upozorenja Radnja Preostala
autonomija


Obavezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 600 i
0
km.


Da biste
mogli
ponovno
pokrenuti
motor, u
spremnik
ulijte
najmanje
5 litara
tekućine
AdBlue
®.0 km
S motorima 1.5 BlueHDi Euro 6.2 / 6.3
Uključene
žaruljice
upozorenja
Radnja Preostala
autonomija


Dopunite. Između 2400 km i 800 km
Uključene
žaruljice
upozorenjaRadnja Preostala
autonomija


Dopunite što
prije.Između 800
km i 100
km


Obvezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 100
km i 0 km.


Da biste
mogli
ponovno
pokrenuti
motor, u
spremnik
ulijte
najmanje
5 litara
tekućine
AdBlue
®.0 km
Neispravnost sustava pročišćavanja SCR
Otkrivanje neispravnosti


Ako se otkrije neispravnost,
pale se ove žaruljice uz zvučni
signal i prikaz poruke „Greška
pročišćavanja“ ili „NO START
IN“.
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok greške.
Ako je riječ o privremenoj grešci, upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Neispravnost se potvrđuje tijekom
dopuštene faze vožnje (između 1100 km i
0
km)
Ako se indikacija greške i dalje stalno svijetli i
nakon 50 km vožnje, potvrđena je pogreška u
sustavu SCR.
Žaruljica upozorenja AdBlue trepće i prikazuje
se poruka "Greška pročišćavanja: Pokretanje je
zabranjeno u X miles" ili "NO START IN X miles"
označavajući autonomiju vožnje u miljama ili u
kilometrima.

21
Instrumenti
1U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja
sustava imobilizatora motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Kada je paljenje uključeno, prikazuje se
poruka „Greška pročišćavanja: Pokretanje je
zabranjeno“ ili „NO START IN“..
Da biste mogli ponovno pokrenuti motor,
obratite se predstavniku PEUGEOT ili
nekoj stručnoj radionici.
Reostat za podešavanje
osvijetljenosti
Omogućuje ručno podešavanje osvijetljenosti
ploče s instrumentima ovisno o jačini vanjskog
svjetla.




Uz upaljena svjetla (ne u položaju AUTO)
pritiskom na tipku A pojačava se jačina rasvjete,
a pritiskom na tipku B ona se smanjuje.
Kad postignete željenu osvijetljenost, otpustite
tipku.
Reostat za podešavanje
svjetline taktilnog ekrana


► U izborniku Postavke odaberite " Svjetlina ".
Možete odabrati i " OPCIJE", "Konfiguracija
ekrana ", zatim "Svjetlina".
►

Podesite svjetlinu pritiskom na strelice ili
pomicanjem kursora.
Svjetlina se može postaviti za dan i za
noć.
Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Prikazivanje podataka
Podaci se prikazuju se jedan za drugim.
– Prijeđeni put.
–

Autonomija,
–


T
renutna potrošnja.
–

Prosječna brzina.
–


Brojač vremena sustava Stop & Start.
–


Podaci iz sustava za prepoznavanje
ograničenja brzine.




► Pritisnite tipku na vrhu sklopke brisača .

22
Instrumenti
Namještanje datuma i
sata
Bez autoradija



Datum i sat podesite na prikazu na ploči s
instrumentima.
► Pritisnite ovu tipku i držite je pritisnutu.
► Pritisnite jednu od ovih tipki kako biste
odabrali postavku koja će se mijenjati.
► Nakratko pritisnite ovu tipku za
potvrdu.
► Pritisnite jednu od ovih tipki kako biste
promijenili postavku i ponovno potvrdite
za registriranje promjene.

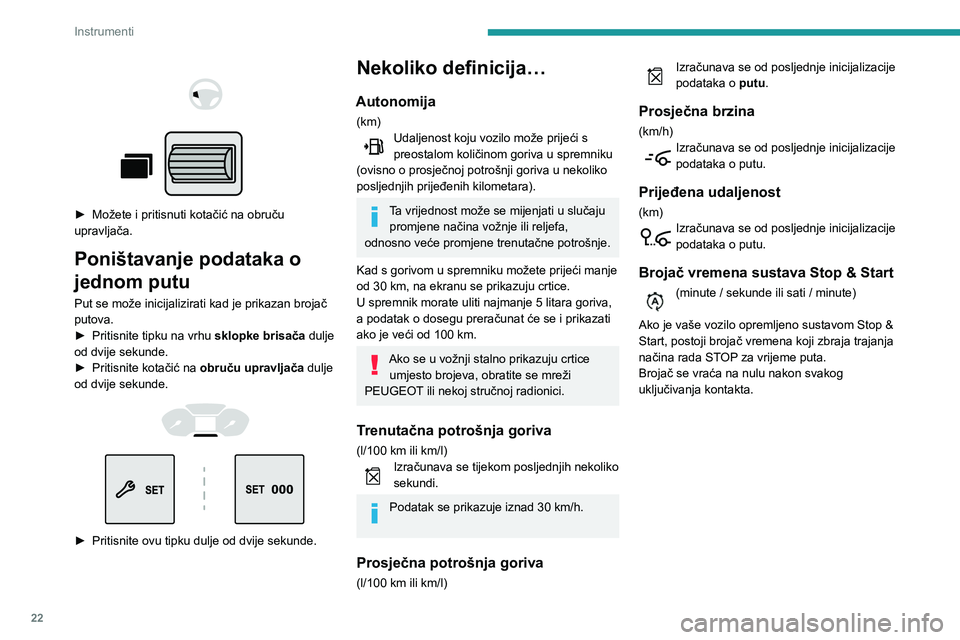

► Možete i pritisnuti kotačić na obruču
upravljača.
Poništavanje podataka o
jednom putu
Put se može inicijalizirati kad je prikazan brojač
putova.
►

Pritisnite tipku na vrhu sklopke brisača

dulje
od dvije sekunde.
►

Pritisnite kotačić na obruču upravljača

dulje
od dvije sekunde.




► Pritisnite ovu tipku dulje od dvije sekunde.
Nekoliko definicija…
Autonomija
(km)Udaljenost koju vozilo može prijeći s
preostalom količinom goriva u spremniku
(ovisno o prosječnoj potrošnji goriva u nekoliko
posljednjih prijeđenih kilometara).
Ta vrijednost može se mijenjati u slučaju promjene načina vožnje ili reljefa,
odnosno veće promjene trenutačne potrošnje.
Kad s gorivom u spremniku možete prijeći manje
od 30
km, na ekranu se prikazuju crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunat će se i prikazati
ako je veći od 100
km.
Ako se u vožnji stalno prikazuju crtice umjesto brojeva, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l)Izračunava se tijekom posljednjih nekoliko
sekundi.
Podatak se prikazuje iznad 30 km/h.
Prosječna potrošnja goriva
(l/100 km ili km/l)
Izračunava se od posljednje inicijalizacije
podataka o putu.
Prosječna brzina
(km/h)Izračunava se od posljednje inicijalizacije
podataka o putu.
Prijeđena udaljenost
(km)Izračunava se od posljednje inicijalizacije
podataka o putu.
Brojač vremena sustava Stop & Start
(minute / sekunde ili sati / minute)
Ako je vaše vozilo opremljeno sustavom Stop &
Start, postoji brojač vremena koji zbraja trajanja
načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
