2021 PEUGEOT PARTNER Upute Za Rukovanje (in Croatian)

167
U slučaju kvara

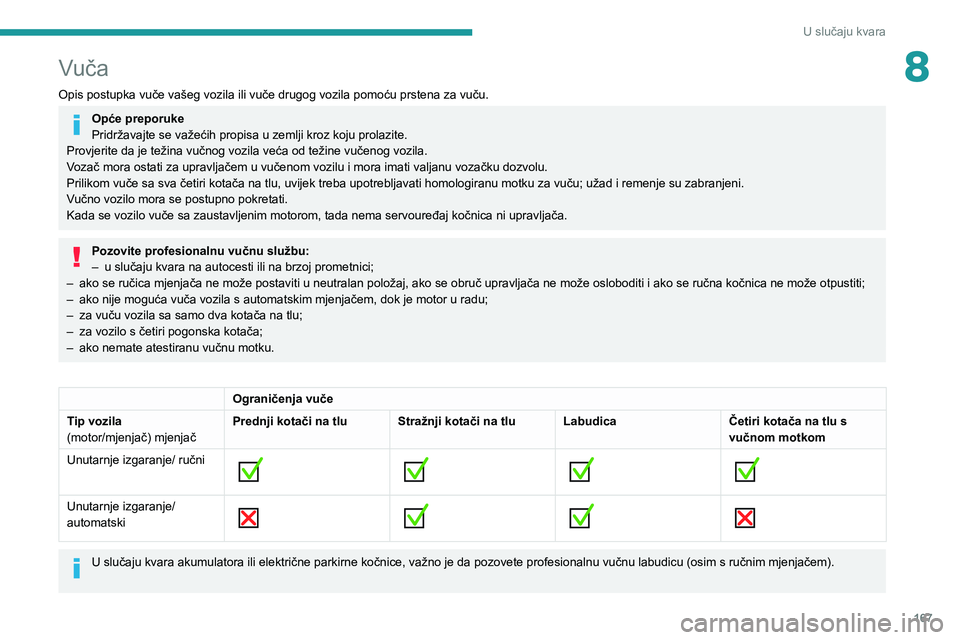

8Vuča
Opis postupka vuče vašeg vozila ili vuče drugog vozila pomoću prstena za vuču.
Opće preporuke
Pridržavajte se važećih propisa u zemlji kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu, uvijek treba upotrebljavati homologiranu motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče sa zaustavljenim motorom, tada nema servouređaj kočnica ni upravljača.
Pozovite profesionalnu vučnu službu:
– u slučaju kvara na autocesti ili na brzoj prometnici;
–

ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača ne može osloboditi i ako se ručna kočnica ne može otpustiti;
–


ako nije moguća vuča vozila s automatskim mjenjačem, dok je motor u radu;
–


za vuču vozila sa samo dva kotača na tlu;
–


za vozilo s četiri pogonska kotača;
–


ako nemate atestiranu vučnu motku.
Ograničenja vuče
Tip vozila
(motor/mjenjač) mjenjač Prednji kotači na tlu Stražnji kotači na tlu Labudica
Četiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni


Unutarnje izgaranje/
automatski

U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).

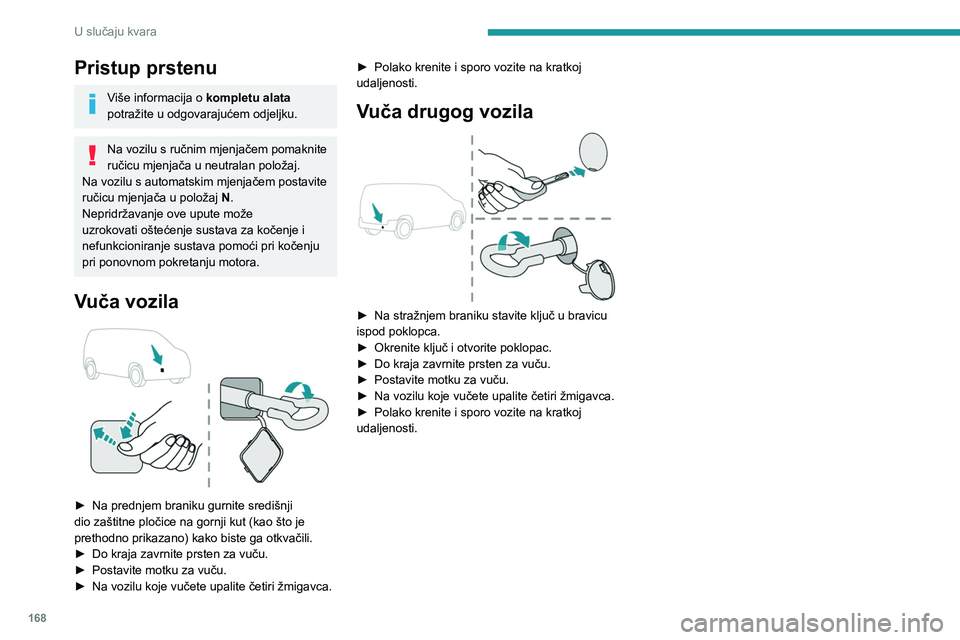

168
U slučaju kvara
Pristup prstenu
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Na vozilu s ručnim mjenjačem pomaknite
ručicu mjenjača u neutralan položaj.
Na vozilu s automatskim mjenjačem postavite
ručicu mjenjača u položaj N.
Nepridržavanje ove upute može
uzrokovati oštećenje sustava za kočenje i
nefunkcioniranje sustava pomoći pri kočenju
pri ponovnom pokretanju motora.
Vuča vozila

► Na prednjem braniku gurnite središnji
dio zaštitne pločice na gornji kut (kao što je
prethodno prikazano) kako biste ga otkvačili.
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Na vozilu koje vučete upalite četiri žmigavca. ►


Polako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila

► Na stražnjem braniku stavite ključ u bravicu
ispod poklopca.
►

Okrenite ključ i otvorite poklopac.
►


Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Na vozilu koje vučete upalite četiri žmigavca.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.

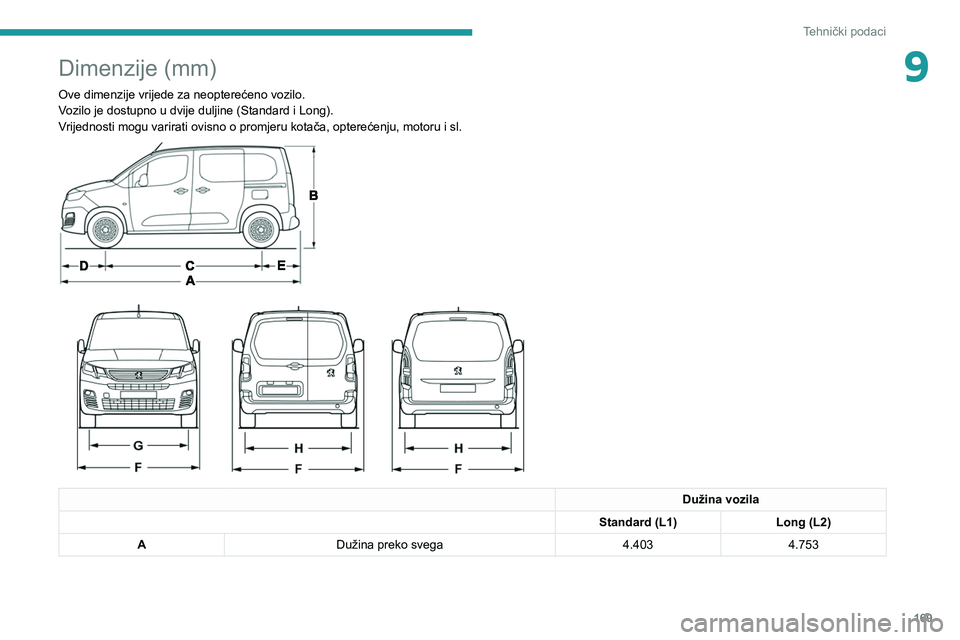

169
Tehnički podaci
9Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
Vozilo je dostupno u dvije duljine (Standard i Long).
Vrijednosti mogu varirati ovisno o promjeru kotača, opterećenju, motoru i sl.




Dužina vozila
Standard (L1) Long (L2)
A Dužina preko svega 4.4034.753

170
Tehnički podaci
Dužina vozila
J Najveća unutrašnja širina Bez kliznih bočnih vrata 1.733
S 1 kliznim bočnim vratima 1.630
S 2 klizna bočna vrata 1.527
K Visina otvaranja Uz krilna vrata 1.137
Uz poklopac prtljažnika 1.197
L Širina otvaranja 1 242


Dužina vozila
Standard (L1) Long (L2)
M Visina otvaranja 1,072
N Unutrašnja visina za utovar
(razlikuje se ovisno o kutu podnice i zakrivljenosti krova) 1.200 do 1.270
W Visina praga utovara Standardna izvedba 548 do 588X
Standardna izvedba s
povećanom nosivošću 568 do 578
561 do 565
Ojačana izvedba 602 do 610605 do 610
Dužina vozila
B Visina preko svega Standardna izvedba 1,796 do 1,8251.812 do 1.820
Ojačana izvedba 1.840 do 1.8601.849 do 1.860
C Međuosovinski razmak 2.7852.975
D Prednji prevjes 892
E Stražnji prevjes 726886
F Širina s retrovizorima Preklopljeni 1.921
Otklopljeni 2.107
G Širina traga kotača sprijeda 1.553/1.5631.553
H Širina traga kotača straga 1.569/1.5771.549/1.568


Dužina vozila
Standard (L1) Long (L2)
I Širina između unutrašnjih blatobrana 1.229

171

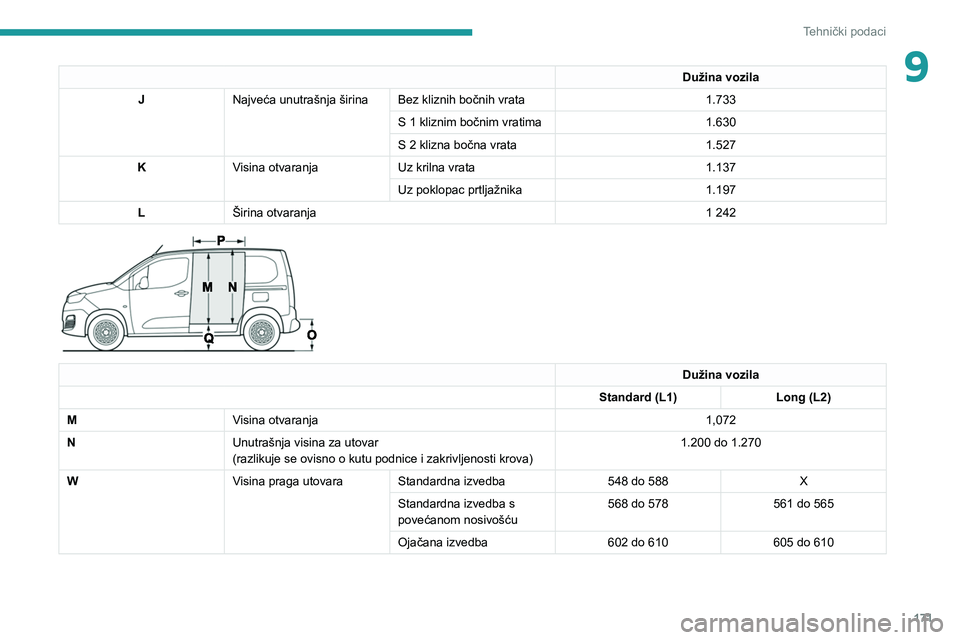

Tehnički podaci
9Dužina vozila
J Najveća unutrašnja širina Bez kliznih bočnih vrata 1.733
S 1 kliznim bočnim vratima 1.630
S 2 klizna bočna vrata 1.527
K Visina otvaranja Uz krilna vrata 1.137
Uz poklopac prtljažnika 1.197
L Širina otvaranja 1
242


Dužina vozila
Standard (L1) Long (L2)
M Visina otvaranja 1,072
N Unutrašnja visina za utovar
(razlikuje se ovisno o kutu podnice i zakrivljenosti krova) 1.200 do 1.270
W Visina praga utovara Standardna izvedba 548 do 588X
Standardna izvedba s
povećanom nosivošću 568 do 578
561 do 565
Ojačana izvedba 602 do 610605 do 610

172
Tehnički podaci
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Motori i vučna opterećenja – BENZIN EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Mjenjač Ručni sa 6 stupnjeva prijenosa Ručni sa 6 stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa
Kod EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Kôd modela EUHNP2-LEUHNS2-LEUHNS3-L
Obujam (cm3) 1.1991.1991.199
Maks. snaga: EC standard (kW) 819696

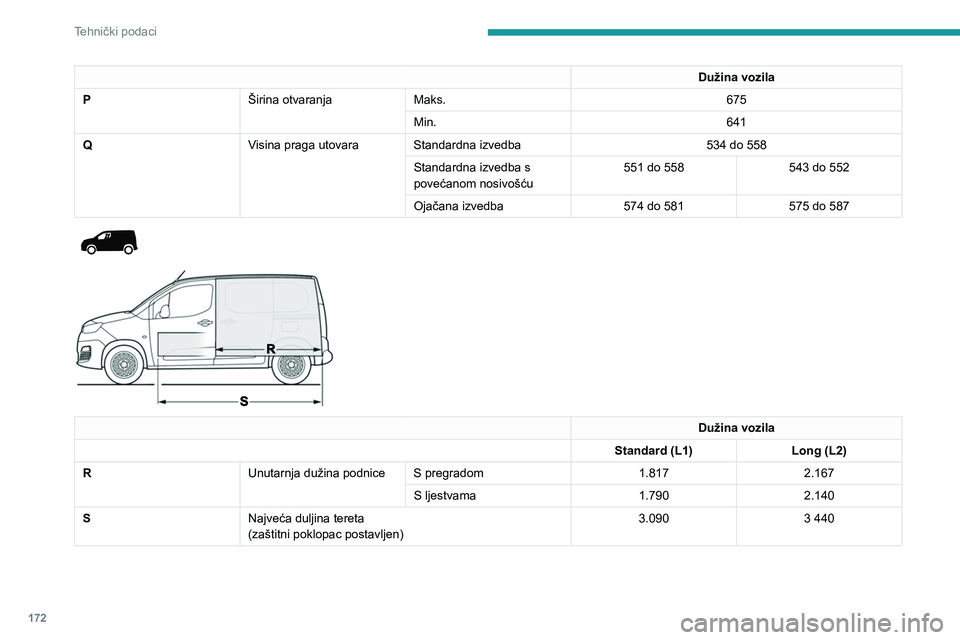

Dužina vozila
P Širina otvaranjaMaks. 675
Min. 641
Q Visina praga utovara Standardna izvedba 534 do 558
Standardna izvedba s
povećanom nosivošću 551 do 558
543 do 552
Ojačana izvedba 574 do 581575 do 587




Dužina vozila
Standard (L1) Long (L2)
R Unutarnja dužina podnice S pregradom 1.8172.167
S ljestvama 1.7902.140
S Najveća duljina tereta
(zaštitni poklopac postavljen) 3.090
3
440

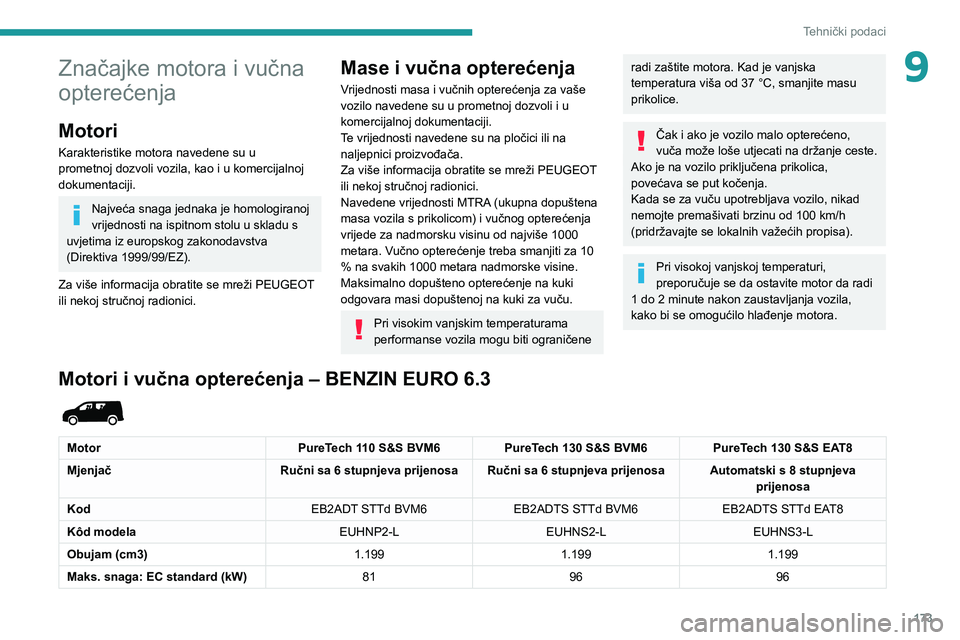

173
Tehnički podaci
9Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za 10
% na svakih 1000 metara nadmorske visine.
Maksimalno dopušteno opterećenje na kuki
odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Čak i ako je vozilo malo opterećeno,
vuča može loše utjecati na držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se lokalnih važećih propisa).
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2 minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
Motori i vučna opterećenja – BENZIN EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Mjenjač Ručni sa 6 stupnjeva prijenosa Ručni sa 6 stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa
Kod EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Kôd modela EUHNP2-LEUHNS2-LEUHNS3-L
Obujam (cm3) 1.1991.1991.199
Maks. snaga: EC standard (kW) 819696

174
Tehnički podaci
MotorBlueHDi 100 S&S BVM5
Mjenjač Ručni sa 5 stupnjeva prijenosa
Kod DV6FD STTd BVM5
Kôd modela EFBHYB-L
Prikolica s kočnicom (unutar ograničenja za MTRA) na nagibu od
12 % (kg) 950
Prikolica bez kočnice (kg) 750
Maksimalno dopušteno opterećenje na kuki / kugli za vuču (kg) 74
Motori i vučna opterećenja – DIZEL EURO 6.2 i 6.3

MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Mjenjač Ručni sa 5 stupnjeva
prijenosa Ručni sa 5 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Automatski s 8 stupnjeva
prijenosa
Kod DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Kôd modela EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Obujam (cm3) 1.4991.4991.4991.499
Maks. snaga: EC
standard (kW) 75
759696
Gorivo DizelDizelDizelDizel
Prikolica s kočnicom
(unutar ograničenja za
MTRA) na nagibu od 12 %
(kg) 1.050
1.0501.2501.050

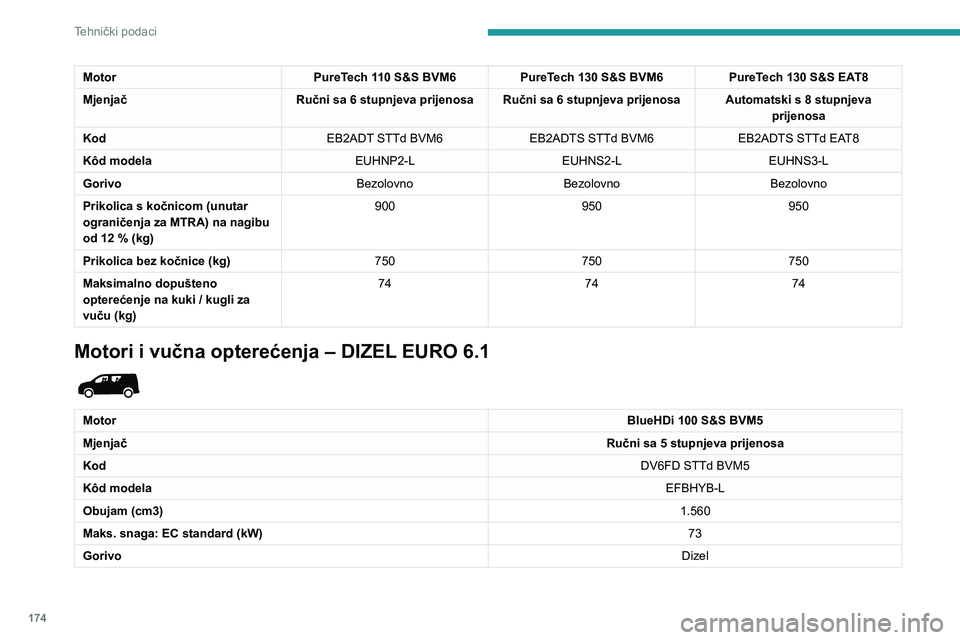

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Mjenjač Ručni sa 6 stupnjeva prijenosa Ručni sa 6 stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa
Kod EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Kôd modela EUHNP2-LEUHNS2-LEUHNS3-L
Gorivo BezolovnoBezolovnoBezolovno
Prikolica s kočnicom (unutar
ograničenja za MTRA) na nagibu
od 12
% (kg) 900
950950
Prikolica bez kočnice (kg) 750750750
Maksimalno dopušteno
opterećenje na kuki / kugli za
vuču (kg) 74
7474
Motori i vučna opterećenja – DIZEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Mjenjač Ručni sa 5 stupnjeva prijenosa
Kod DV6FD STTd BVM5
Kôd modela EFBHYB-L
Obujam (cm3) 1.560
Maks. snaga: EC standard (kW) 73
Gorivo Dizel
