175

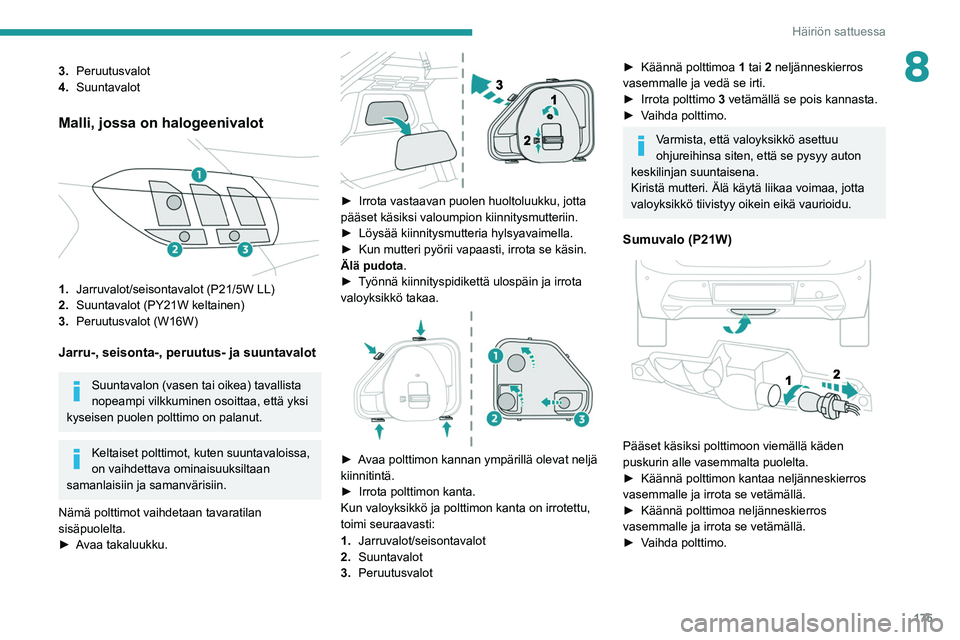

Häiriön sattuessa
83.Peruutusvalot
4. Suuntavalot
Malli, jossa on halogeenivalot

1.Jarruvalot/seisontavalot (P21/5W LL)
2. Suuntavalot (PY21W keltainen)
3. Peruutusvalot (W16W)
Jarru-, seisonta-, peruutus- ja suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.
Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta.
►  Avaa
  takaluukku.


►  Irrota vastaavan puolen huoltoluukku, jotta pääset käsiksi valoumpion kiinnitysmutteriin.
►  Löysää   kiinnitysmutteria   hylsyavaimella.
►  Kun
  mutteri   pyörii   vapaasti,   irrota   se   käsin.  
Älä pudota.
► 

Työnnä   kiinnityspidikettä   ulospäin   ja   irrota  
valoyksikkö takaa.

►  Avaa polttimon kannan ympärillä olevat neljä kiinnitintä.
► Irrota   polttimon   kanta.
Kun valoyksikkö ja polttimon kanta on irrotettu,
toimi seuraavasti:
1. Jarruvalot/seisontavalot
2. Suuntavalot
3. Peruutusvalot
►  Käännä polttimoa 1 tai 2 neljänneskierros
vasemmalle ja vedä se irti.
►  Irrota
  polttimo   3 vetämällä se pois kannasta.
►  Vaihda
  polttimo.
Varmista, että valoyksikkö asettuu
ohjureihinsa siten, että se pysyy auton
keskilinjan suuntaisena.
Kiristä mutteri. Älä käytä liikaa voimaa, jotta
valoyksikkö tiivistyy oikein eikä vaurioidu.
Sumuvalo (P21W)


Pääset käsiksi polttimoon viemällä käden
puskurin alle vasemmalta puolelta.
►  Käännä
  polttimon   kantaa   neljänneskierros  
vasemmalle ja irrota se vetämällä.
► 

Käännä   polttimoa   neljänneskierros  
vasemmalle ja irrota se vetämällä.
► 

Vaihda   polttimo.

176
Häiriön sattuessa
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.

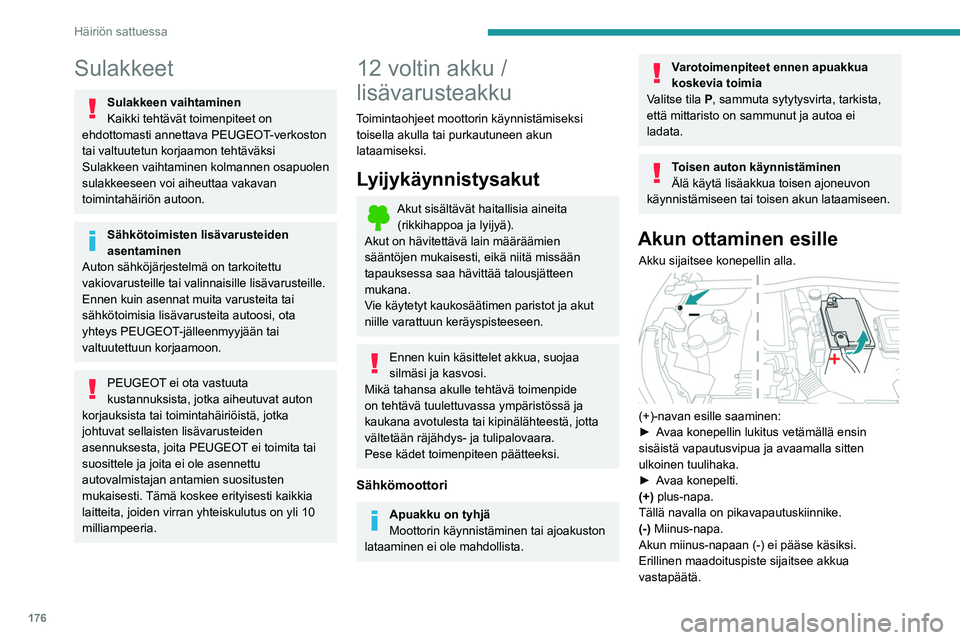

Sulakkeet
Sulakkeen vaihtaminen
Kaikki tehtävät toimenpiteet on
ehdottomasti annettava PEUGEOT-verkoston
tai valtuutetun korjaamon tehtäväksi
Sulakkeen vaihtaminen kolmannen osapuolen
sulakkeeseen voi aiheuttaa vakavan
toimintahäiriön autoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
12 voltin akku /
lisävarusteakku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila
P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja autoa ei
ladata.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Akun ottaminen esille
Akku sijaitsee konepellin alla.

(+)-navan esille saaminen:
►  Avaa   konepellin   lukitus   vetämällä   ensin  
sisäistä vapautusvipua ja avaamalla sitten
ulkoinen tuulihaka.
► 

Avaa   konepelti.
(+) plus-napa.
Tällä navalla on pikavapautuskiinnike.
(-) Miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akkua
vastapäätä.

177
Häiriön sattuessa

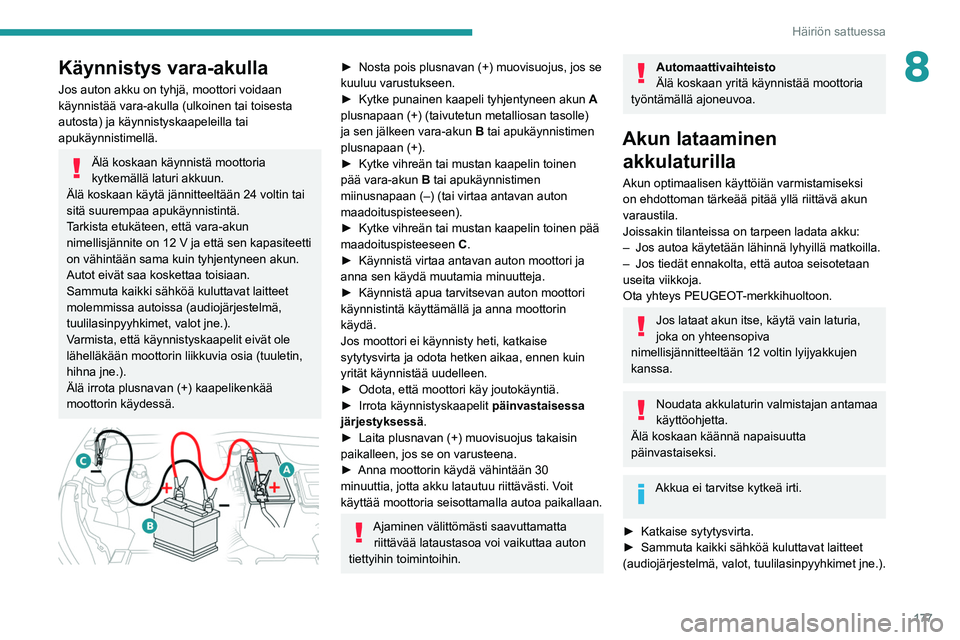

8Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.


►  Nosta pois plusnavan (+) muovisuojus, jos se kuuluu varustukseen.
► 
Kytke   punainen   kaapeli   tyhjentyneen   akun  
A

plusnapaan (+) (taivutetun metalliosan tasolle)
ja sen jälkeen vara-akun

B
tai apukäynnistimen
plusnapaan (+).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen  
pää vara-akun


B
tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen   pää  
maadoituspisteeseen


C
.
►  Käynnistä
  virtaa   antavan   auton   moottori   ja  
anna sen käydä muutamia minuutteja.
► 

Käynnistä   apua   tarvitsevan   auton   moottori  
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
► 

Odota,   että   moottori   käy   joutokäyntiä.
►  Irrota
  käynnistyskaapelit  
päinvastaisessa
järjestyksessä .
► 

Laita   plusnavan   (+)   muovisuojus   takaisin  
paikalleen, jos se on varusteena.
► 

Anna   moottorin   käydä   vähintään   30  
minuuttia, jotta akku latautuu riittävästi. V

oit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi saavuttamatta riittävää lataustasoa voi vaikuttaa auton
tiettyihin toimintoihin.
Automaattivaihteisto
Älä koskaan yritä käynnistää moottoria
työntämällä ajoneuvoa.
Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
–

Jos autoa käytetään lähinnä lyhyillä matkoilla.
–


Jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT

-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise   sytytysvirta.
►  Sammuta
  kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

178
Häiriön sattuessa
►  Aseta avattu kenkä B uudelleen (+)-napaan.
►  Paina kenkä B kokonaan alas.
►  Käännä vipu  A alas kengän B lukitsemiseksi.
►  Käännä alas plus-navan  (+) muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan. Aloita toimenpide
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
– Kaukosäädin tai elektroninen avain (mallin
mukaan).
– Sähköiset lasinnostimet.
– Päivämäärä ja aika.
– Esiasetetut radioasemat.

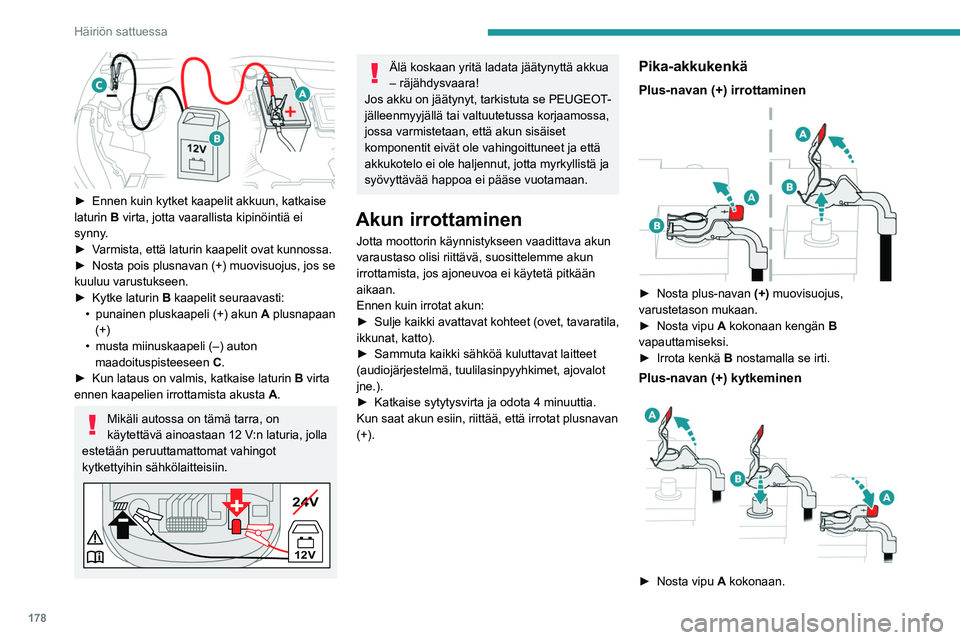

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin
B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista,
  että   laturin   kaapelit   ovat   kunnossa.
►  Nosta
  pois   plusnavan   (+)   muovisuojus,   jos   se  
kuuluu varustukseen.
► 

Kytke   laturin   B kaapelit seuraavasti:
•

punainen pluskaapeli (+) akun A

plusnapaan
(+)
•

musta miinuskaapeli (–) auton
maadoituspisteeseen C

.
►  Kun
  lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
-+
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje
 
kaikki
 
avattavat
 
kohteet
 
(ovet,
 
tavaratila,
 
ikkunat, katto).
► 

Sammuta   kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
► 

Katkaise   sytytysvirta   ja   odota   4   minuuttia.
Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+) muovisuojus,
varustetason mukaan.
►  Nosta
  vipu   A kokonaan kengän B
vapauttamiseksi.
►  Irrota
  kenkä   B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.

179
Häiriön sattuessa
8►  Aseta avattu kenkä B uudelleen (+) -napaan.
►  Paina   kenkä  B kokonaan alas.
►  Käännä
  vipu  
A
alas kengän B lukitsemiseksi.
►  Käännä
  alas   plus-navan  
(+)
muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan. Aloita toimenpide
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
–

Kaukosäädin tai elektroninen avain (mallin
mukaan).
–


Sähköiset lasinnostimet.
–


Päivämäärä ja aika.
–


Esiasetetut radioasemat.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Auton hinaaminen
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.
Ammattimaiseen hinauspalveluun on
soitettava:
–

kun auto rikkoutuu moottoritiellä tai
ohituskaistalla
–


kun vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua tai
seisontajarrua ei saa vapautettua lukituksesta
–


jos automaattivaihteistolla varustettua
autoa ei voida hinata moottorin käydessä
–


jos hinataan niin, että vain kaksi pyörää on
maassa
–


jos kyseessä on nelivetoauto
–


jos hyväksyttyä hinauspuomia tms. ei ole.
Ennen kuin autoa hinataan vaihteisto on
asetettava vapaalle.
Lisätietoja vapaalle vaihtamisesta on
annettu asiaa käsittelevässä kohdassa.
Sähkömoottori
Sähköautolla ei voida missään
tapauksessa hinata toista autoa.
Sitä voidaan kuitenkin käyttää esimerkiksi
pääsemiseksi pois urasta.

180
Häiriön sattuessa
►  Kytke molempien autojen hätävilkut päälle 
sen maan voimassa olevaa lainsäädännön
mukaisesti, jossa ajat.
►  Lähde liikkeelle pehmeästi ja aja alhaisella 
nopeudella vain lyhyt matka.
Toisen auton hinaaminen
Takakiinnityspisteen ottaminen esille:

►  Irrota puskurissa oleva peitelevy painamalla 
sitä vasemmalta.
►  Vedä peitelevy alaspäin.
Hinausta varten:
►  Kierrä hinaussilmukka paikalleen vasteeseen 
saakka.
►  Kiinnitä hinauspuomi paikalleen.
►  Kytke molempien autojen hätävilkut päälle.
►  Lähde liikkeelle pehmeästi ja aja alhaisella 
nopeudella vain lyhyt matka.

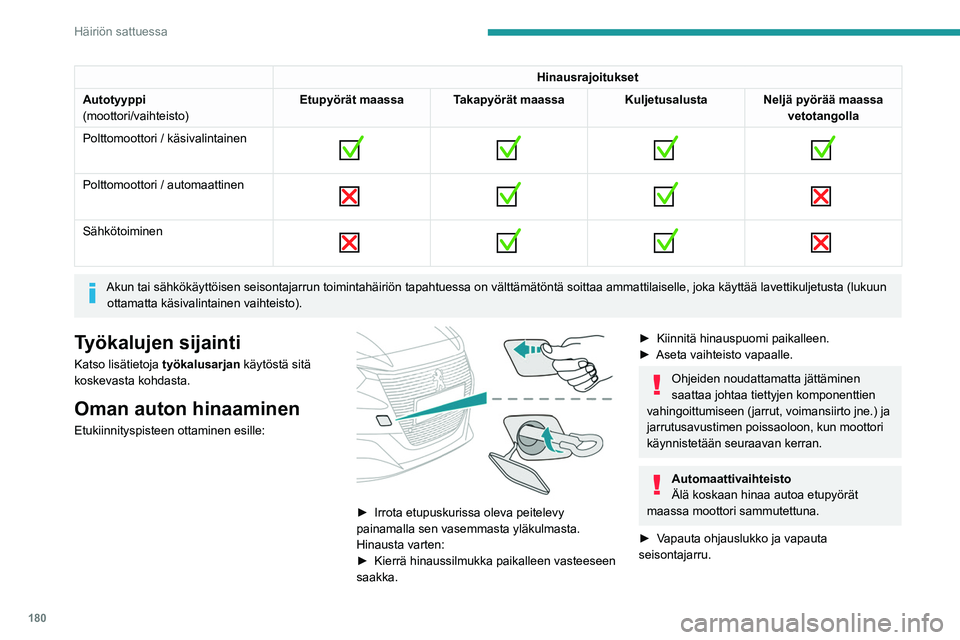

Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen


Polttomoottori / automaattinen

Sähkötoiminen

Akun tai sähkökäyttöisen seisontajarrun toimintahäiriö\
n tapahtuessa on välttämätöntä soittaa ammattilaiselle, joka käyttää\
lavettikuljetusta (lukuun
ottamatta käsivalintainen vaihteisto).
Työkalujen sijainti
Katso lisätietoja työkalusarjan käytöstä sitä
koskevasta kohdasta.
Oman auton hinaaminen
Etukiinnityspisteen ottaminen esille:

►  Irrota etupuskurissa oleva peitelevy painamalla sen vasemmasta yläkulmasta.
Hinausta varten:
► 
Kierrä   hinaussilmukka   paikalleen   vasteeseen  
saakka.
►  Kiinnitä hinauspuomi paikalleen.
►  Aseta   vaihteisto   vapaalle.
Ohjeiden noudattamatta jättäminen
saattaa johtaa tiettyjen komponenttien
vahingoittumiseen (jarrut, voimansiirto jne.) ja
jarrutusavustimen poissaoloon, kun moottori
käynnistetään seuraavan kerran.
Automaattivaihteisto
Älä koskaan hinaa autoa etupyörät
maassa moottori sammutettuna.
►  Vapauta
  ohjauslukko   ja   vapauta  
seisontajarru.

181

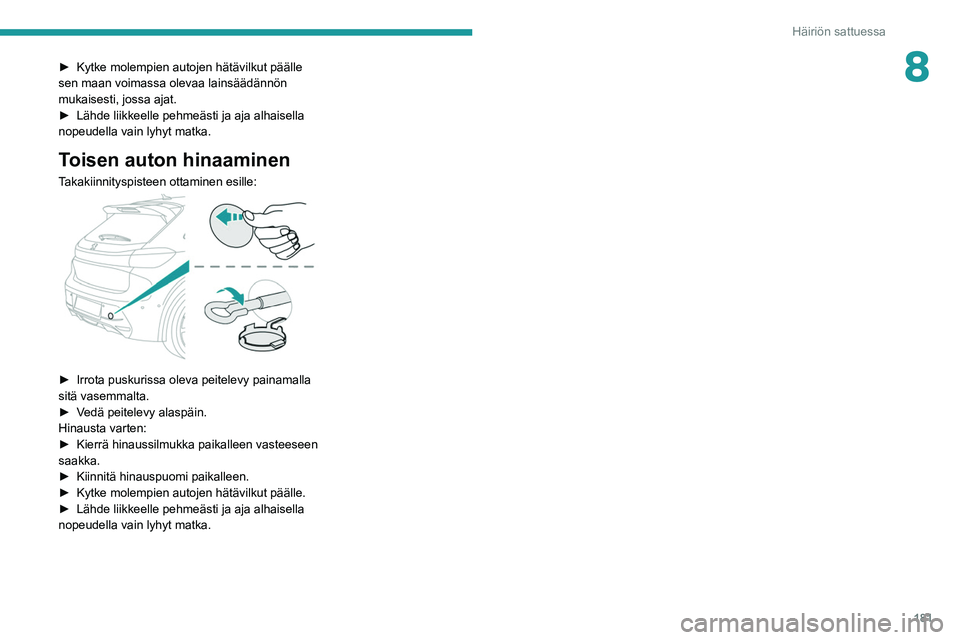

Häiriön sattuessa
8►  Kytke molempien autojen hätävilkut päälle sen maan voimassa olevaa lainsäädännön
mukaisesti, jossa ajat.
► Lähde   liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.
Toisen auton hinaaminen
Takakiinnityspisteen ottaminen esille:

►  Irrota puskurissa oleva peitelevy painamalla sitä vasemmalta.
► Vedä   peitelevy   alaspäin.
Hinausta varten:
►  Kierrä
  hinaussilmukka   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Kytke
  molempien   autojen   hätävilkut   päälle.
►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.

182

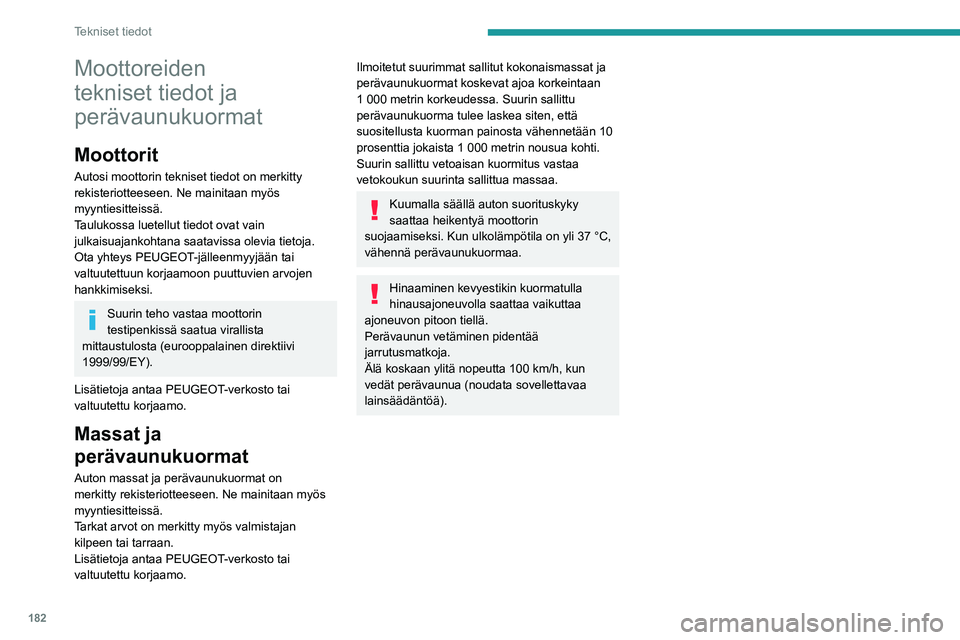

Tekniset tiedot
Moottoreiden
tekniset tiedot ja
perävaunukuormat
Moottorit
Autosi moottorin tekniset tiedot on merkitty
rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Taulukossa luetellut tiedot ovat vain
julkaisuajankohtana saatavissa olevia tietoja.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon puuttuvien arvojen
hankkimiseksi.
Suurin teho vastaa moottorin
testipenkissä saatua virallista
mittaustulosta (eurooppalainen direktiivi
1999/99/EY).
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
Massat ja
perävaunukuormat
Auton massat ja perävaunukuormat on
merkitty rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Tarkat arvot on merkitty myös valmistajan
kilpeen tai tarraan.
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
Ilmoitetut suurimmat sallitut kokonaismassat ja
perävaunukuormat koskevat ajoa korkeintaan
1 000 metrin korkeudessa. Suurin sallittu
perävaunukuorma tulee laskea siten, että
suositellusta kuorman painosta vähennetään 10
prosenttia jokaista 1
000 metrin nousua kohti.
Suurin sallittu vetoaisan kuormitus vastaa
vetokoukun suurinta sallittua massaa.
Kuumalla säällä auton suorituskyky
saattaa heikentyä moottorin
suojaamiseksi. Kun ulkolämpötila on yli 37 °C,
vähennä perävaunukuormaa.
Hinaaminen kevyestikin kuormatulla
hinausajoneuvolla saattaa vaikuttaa
ajoneuvon pitoon tiellä.
Perävaunun vetäminen pidentää
jarrutusmatkoja.
Älä koskaan ylitä nopeutta 100 km/h, kun
vedät perävaunua (noudata sovellettavaa
lainsäädäntöä).
Moottorit ja perävaunukuormat – bensiini
Moottorit 1,2 litran
PureTech 75 1,2 litran
PureTech 75 S&S 1,2 litran
PureTech 100 1,2 litran PureTech 100 S&S
Vaihteistot BVM5
(5-vaihteinen
käsivalintainen) BVM5
(5-vaihteinen
käsivalintainen) BVM6
(6-vaihteinen
käsivalintainen) BVM6
(6-vaihteinen
käsivalintainen) EAT8
(Autom.
8-vaihteinen)
Koodit EB2FAMD MA EB2FAD MA
STTEB2ADTMD
MB6 EB2ADTD_B
MB6 STT EB2ADTD ATN8
STT
Malliversiotyypit: HMGHMH HNBHNEHNK
Sylinteritilavuus (cm3) 1 1991 1991 1991 1991 199
Suurin teho: EU-normiston mukainen (kW) 5555737474
Polttoaine Lyijytön
(RON 91 min.) Lyijytön
(RON 95 min.) Lyijytön
(RON 91 min.) Lyijytön
(RON 95 min.) Lyijytön
(RON 95 min.)
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 500
5005001 200 1 200
Jarruton perävaunu (kg) 500500500580580
Suurin sallittu aisapaino (kg) 5555555555
