2021 PEUGEOT 208 Omistajan Käsikirja (in Finnish)

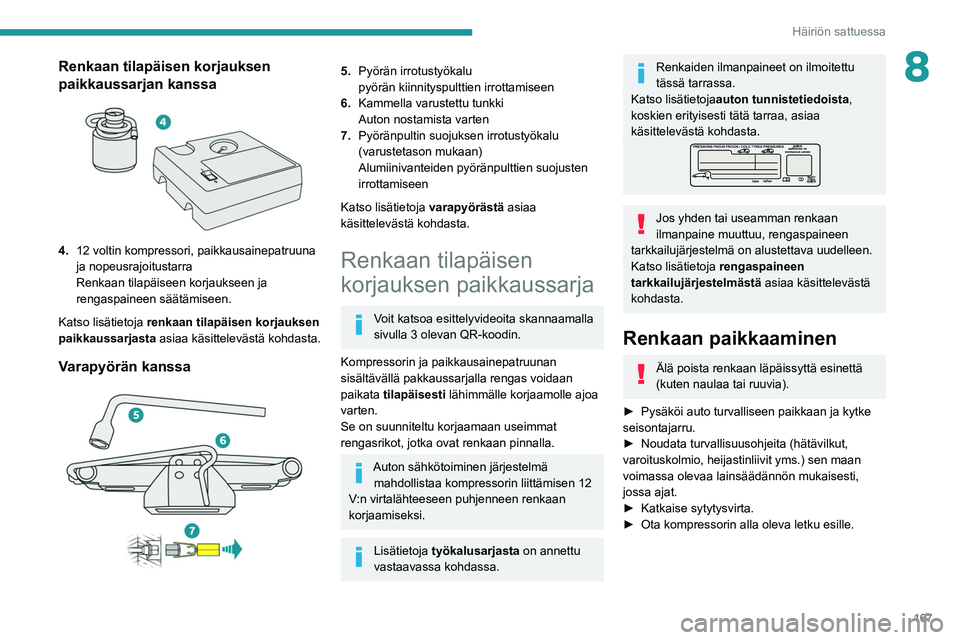

167
Häiriön sattuessa
8Renkaan tilapäisen korjauksen
paikkaussarjan kanssa


4.12 voltin kompressori, paikkausainepatruuna
ja nopeusrajoitustarra
Renkaan tilapäiseen korjaukseen ja
rengaspaineen säätämiseen.
Katso lisätietoja renkaan tilapäisen korjauksen
paikkaussarjasta asiaa käsittelevästä kohdasta.
Varapyörän kanssa

5.Pyörän irrotustyökalu
pyörän kiinnityspulttien irrottamiseen
6. Kammella varustettu tunkki
Auton nostamista varten
7. Pyöränpultin suojuksen irrotustyökalu
(varustetason mukaan)
Alumiinivanteiden pyöränpulttien suojusten
irrottamiseen
Katso lisätietoja varapyörästä asiaa
käsittelevästä kohdasta.
Renkaan tilapäisen
korjauksen paikkaussarja
Voit katsoa esittelyvideoita skannaamalla
sivulla 3 olevan QR-koodin.
Kompressorin ja paikkausainepatruunan
sisältävällä pakkaussarjalla rengas voidaan
paikata tilapäisesti lähimmälle korjaamolle ajoa
varten.
Se on suunniteltu korjaamaan useimmat
rengasrikot, jotka ovat renkaan pinnalla.
Auton sähkötoiminen järjestelmä mahdollistaa kompressorin liittämisen 12
V:n virtalähteeseen puhjenneen renkaan
korjaamiseksi.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
Renkaiden ilmanpaineet on ilmoitettu
tässä tarrassa.
Katso lisätietoja auton tunnistetiedoista ,
koskien erityisesti tätä tarraa, asiaa
käsittelevästä kohdasta.
Jos yhden tai useamman renkaan
ilmanpaine muuttuu, rengaspaineen
tarkkailujärjestelmä on alustettava uudelleen.
Katso lisätietoja rengaspaineen
tarkkailujärjestelmästä asiaa käsittelevästä
kohdasta.
Renkaan paikkaaminen
Älä poista renkaan läpäissyttä esinettä
(kuten naulaa tai ruuvia).
►  Pysäköi
  auto   turvalliseen   paikkaan   ja   kytke  
seisontajarru.
► 

Noudata   turvallisuusohjeita   (hätävilkut,  
varoituskolmio, heijastinliivit yms.) sen maan
voimassa olevaa lainsäädännön mukaisesti,
jossa ajat.
► 

Katkaise   sytytysvirta.
►  Ota
  kompressorin   alla   oleva   letku   esille.

168
Häiriön sattuessa

►  Kytke kompressorin letku paikkausainepulloon.

►  Käännä paikkausainepullo ylösalaisin ja kiinnitä se kompressorissa olevaan loveen.
► Poista   korjattavan   renkaan   täyttöventtiilin  
tulppa ja laita se talteen puhtaaseen paikkaan.

►  Kytke paikkausainepullon letku korjattavan renkaan venttiiliin ja kiristä kunnolla.
► Tarkista,   että   kompressorin   katkaisin   on  
asennossa O

.
►  Ota
  kompressorin   alla   oleva   virtajohto  
kokonaan esille.
► 

Kytke   kompressorin   pistoke   auton   12   V:n  
pistorasiaan.
►  Kiinnitä nopeusrajoitustarra.
Kiinnitä nopeusrajoitustarra auton
sisäpuolelle lähellä kuljettajaa olevaan
kohtaan, jotta hän muistaa yhden pyörän
olevan tilapäiskäytössä.
►  Kytke
  sytytysvirta.


►  Käynnistä kompressori kääntämällä kytkin asentoon I
ja anna sen käydä, kunnes renkaan
paine on 2 baaria. Paikkausaine ruiskutetaan
paineella renkaaseen. Älä irrota venttiilin letkua
toimenpiteen aikana (roiskeiden estämiseksi).
Mikäli noin 7 minuutin kuluttua
rengaspaine ei ole noussut 2 baariin,
rengasta ei voi korjata. Ota yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon vian korjaamiseksi.
►  Käännä
  kytkin   asentoon  
O
.
►  Irrota
  kompressorin   pistoke   auton   12   V:n  
pistorasiasta.
► 

Irrota   paikkaussarja.
►  Asenna
  venttiilin   suojus.
►  Irrota
  paikkausainepullo   ja   aseta   se  
säilytyspaikkaansa.
Huomioi, että paikkausaine on haitallista
nieltynä ja se ärsyttää silmiä.
Säilytä tuote poissa lasten ulottuvilta.
Nesteen käyttöikä on merkitty pulloon.
Älä hävitä pulloa talousjätteen seassa. Toimita
se PEUGEOT-jälleenmyyjälle tai viralliseen
jätteidenkeräyspisteeseen.

169
Häiriön sattuessa
8Muista hankkia uusi paikkausainepullo
PEUGEOT-jälleenmyyjältä tai valtuutetusta
korjaamosta.


►  Aja autolla välittömästi noin viisi kilometriä alhaisella nopeudella (20–60 km/h), jotta
puhjennut rengas paikkautuu.
► Pysähdy   ja   tarkasta   paikkaus   sekä  
rengaspaine

paikkaussarjan avulla.
Kun rengas paikataan tämäntyyppisellä
sarjalla, älä aja yli 80 km/h nopeutta
äläkä yli 80
km:n matkaa. Vaihdata rengas
merkin jälleenmyyjällä tai valtuutetussa
korjaamossa.
Ota yhteyttä PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon renkaiden
tarkistamiseksi ja vaihtamiseksi.
Rengaspaineen
tarkistaminen/säätäminen
Kompressoria voi käyttää myös renkaiden
ilmanpaineen tarkistamiseen tai täyttämiseen
ilman paikkausainetta.
►  Irrota
  renkaan   täyttöventtiilin   tulppa   ja   säilytä  
sitä puhtaassa paikassa.
► 

Ota   kompressorin   alla   oleva   letku   esille.
►  Kiinnitä
  letku   täyttöventtiiliin   ja   kiristä  
kunnolla.
► 

Tarkista,   että   kompressorin   katkaisin   on  
asennossa O

.
►  Ota
  kompressorin   alla   oleva   virtajohto  
kokonaan esille.
► 

Kytke   kompressorin   pistoke   auton   12   V:n  
pistorasiaan.
► 

Kytke   sytytysvirta.
►  Käynnistä
  kompressori   siirtämällä  
katkaisin asentoon I

ja säädä paine auton
rengaspainetarrassa ilmoitettuun arvoon.
Paineen laskeminen: paina kompressorin
putkessa lähellä venttiilin liitintä olevaa mustaa
painiketta.
Mikäli 7 minuutin kuluttua rengaspaine ei
ole noussut 2 baariin, rengas on
vaurioitunut. Ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon
vian korjaamiseksi.
►  Kun
  rengaspaine   on   oikea,   siirrä   katkaisin  
asentoon O

.
►  Irrota paikkaussarja ja aseta se säilytyspaikkaansa.
► Asenna   venttiilin   suojus.
Varapyörä
Voit katsoa esittelyvideoita skannaamalla
sivulla 3 olevan QR-koodin.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
Varapyörän rengaspaine
Varapyörän täyttöpaine on merkitty
rengaspainemerkintään – varmista,
että renkaan täyttöpaine tarkistetaan
säännöllisesti.
Katso lisätietoja auton tunnistetiedoista,
erityisesti rengaspainemerkinnästä, asiaa
käsittelevästä kohdasta.
Varapyörän esille ottaminen

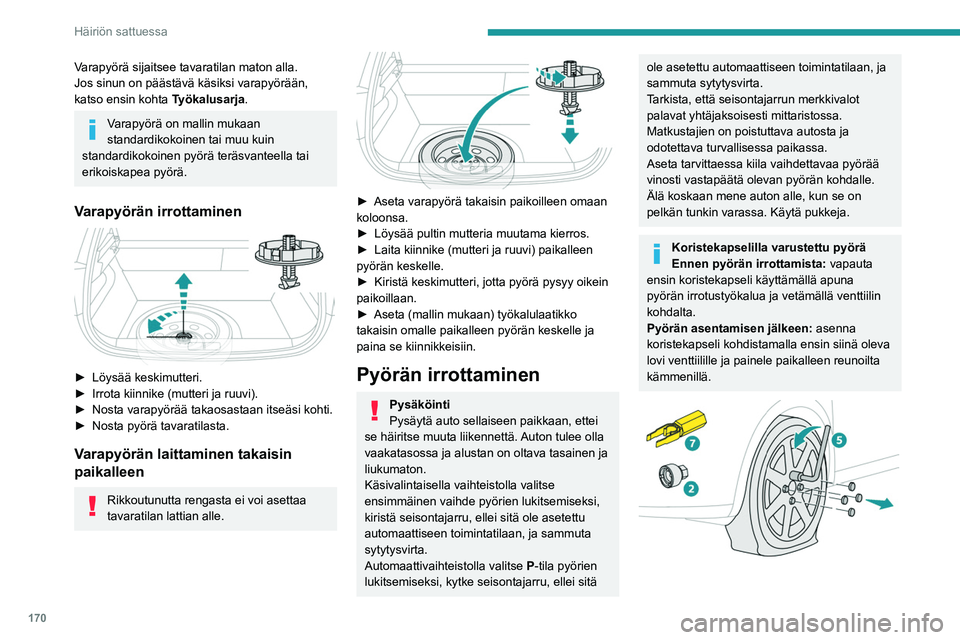

170
Häiriön sattuessa
Varapyörä sijaitsee tavaratilan maton alla.
Jos sinun on päästävä käsiksi varapyörään,
katso ensin kohta Työkalusarja.
Varapyörä on mallin mukaan
standardikokoinen tai muu kuin
standardikokoinen pyörä teräsvanteella tai
erikoiskapea pyörä.
Varapyörän irrottaminen

►  Löysää keskimutteri.
►  Irrota   kiinnike   (mutteri   ja   ruuvi).
►  Nosta
  varapyörää   takaosastaan   itseäsi   kohti.
►  Nosta
  pyörä   tavaratilasta.
Varapyörän laittaminen takaisin
paikalleen
Rikkoutunutta rengasta ei voi asettaa
tavaratilan lattian alle.


►  Aseta varapyörä takaisin paikoilleen omaan koloonsa.
► Löysää   pultin   mutteria   muutama   kierros.
►  Laita
  kiinnike   (mutteri   ja   ruuvi)   paikalleen  
pyörän keskelle.
► 

Kiristä   keskimutteri,   jotta   pyörä   pysyy   oikein  
paikoillaan.
► 

Aseta   (mallin   mukaan)   työkalulaatikko  
takaisin omalle paikalleen pyörän keskelle ja
paina se kiinnikkeisiin.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Käsivalintaisella vaihteistolla valitse
ensimmäinen vaihde pyörien lukitsemiseksi,
kiristä seisontajarru, ellei sitä ole asetettu
automaattiseen toimintatilaan, ja sammuta
sytytysvirta.
Automaattivaihteistolla valitse

P
-tila pyörien
lukitsemiseksi, kytke seisontajarru, ellei sitä
ole asetettu automaattiseen toimintatilaan, ja
sammuta sytytysvirta.
Tarkista, että seisontajarrun merkkivalot
palavat yhtäjaksoisesti mittaristossa.
Matkustajien on poistuttava autosta ja
odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.

171
Häiriön sattuessa
8
►  Irrota pyöränpultin suojus jokaisesta pultista työkalulla 7 (alumiinivanteet).
►  Asenna
  erikoisholkki  
2
pyörän
irrotustyökalulla

5
kiertääksesi auki lukkopultin.
►  Kierrä
  muut   pultit   auki   pelkällä   pyörän  
irrotustyökalulla


5
.


►  Aseta tunkin 6 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää lähinnä
olevan etunostokohdan

A
tai takanostokohdan
B

alla.


►  Kierrä tunkkia 6 auki, kunnes sen
pää koskettaa nostokohtaan A tai B;  
nostokohdan


A
tai B tulee upota asianmukaisesti
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua – loukkaantumisvaara!
Aseta tunkki huolellisesti auton alla
olevaan nostokohtaan A tai B, ja varmista,
että tunkin pää on keskellä nostokohdan
kosketuspintaa. Muussa tapauksessa auto voi
vaurioitua ja/tai tunkki saattaa laskeutua alas
– loukkaantumisvaara!


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys
Erikoiskapean varapyörän tai
teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.


►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain 2.

172
Häiriön sattuessa
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
– LED-ajovalot
– Full LED-teknologian ajovalot
– Huomiovalot, poikkeama
– Sivusuuntavalot
– Sivukohdevalot
– 3D-takavalot
– Lisäjarruvalo
– Rekisterikilven lamput
►  Kiristä muita pultteja hieman pelkällä pyörän irrotustyökalulla
5 .


►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopulttia hieman pyörän irrotustyökalulla 5 , jossa on erikoishylsyavain 2 .
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Asenna
  kaikkien   pyöränmuttereiden  
suojukset takaisin (varustetason mukaan).
► 

Aseta   työkalut   niille   kuuluvaan   paikkaan.
Pyörän vaihdon jälkeen
Muu kuin vakiopyörä tai erikoiskapea
varapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä ylitä sallittua nopeutta 80 km/h tai
enimmäisetäisyyttä 80 km.
Ajaminen useammalla kuin yhdellä
varapyörällä on kiellettyä.
Vaihdetun pyörän pölykapselia ei saa asentaa
uudelleen.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua;   tämä   katoaa,   kun   valot   ovat   palaneet  
muutaman minuutin.
Älä koskaan katso liian läheltä LED-
valojen valokeilaan – vakavan
silmävamman vaara!


Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä

173
Häiriön sattuessa
8useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–
LED-ajovalot
–

Full LED-teknologian ajovalot
–


Huomiovalot, poikkeama
–

Sivusuuntavalot
–
Sivukohdevalot
–
3D-takavalot
–
Lisäjarruvalo
–

Rekisterikilven lamput
Tämäntyyppisen polttimon
vaihtaminen
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Älä kosketa LED- tai Full LED
-ajovaloja
käsin. Sähköiskun vaara!
Etuvalot
Malli, jossa on Full LED -ajovalot

1. Lähivalot/kaukovalot
2. Suuntavalot
3. Seisontavalot
4. Huomiovalot/seisontavalot
Malli, jossa on LED-ajovalot

1.Kaukovalot (LED)
2. Lähivalot (LED)
3. Huomiovalot/seisontavalot (LED)
4. Suuntavalot (PY21W keltainen)
Halogeenivaloilla varustetut mallit

1.Kaukovalot (H9)
2. Lähivalot (H18)
3. Huomiovalot/seisontavalot (W21/5W)
4. Suuntavalot (PY21W keltainen)

174
Häiriön sattuessa
3.Peruutusvalot
4. Suuntavalot
Malli, jossa on halogeenivalot

1.Jarruvalot/seisontavalot (P21/5W LL)
2. Suuntavalot (PY21W keltainen)
3. Peruutusvalot (W16W)
Jarru-, seisonta-, peruutus- ja suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.
Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta.
►  Avaa takaluukku.

Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Kauko-/lähivalot




►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   polttimon   kanta   vetämällä   sitä  
taaksepäin.
►  Irrota polttimo vetämällä se pois kannasta.
►  Vaihda   polttimo.
Kun asennat polttimon umpioon, paina polttimoa
paikalleen, kunnes kuulet napsahduksen
lukittumisen merkiksi.
Huomiovalot/seisontavalot


►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   polttimon   kanta   vetämällä   sitä  
taaksepäin.
► 

Irrota   polttimo   vetämällä   se   pois   kannasta.
►  Vaihda
  polttimo.
Kun asennat polttimon umpioon, paina polttimoa
paikalleen, kunnes kuulet napsahduksen
lukittumisen merkiksi.
Suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.


►  Poista suojakansi vetämällä kielekkeestä.
►  Käännä   polttimon   kantaa   vastapäivään.
►  Vedä
  polttimoa   ja   polttimon   kantaa  
taaksepäin.
► 

Vaihda   polttimo.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Takavalot
Malli , jossa on Full LED -valot

1.Seisontavalot/huomiovalot
2. Jarruvalot
