2021 PEUGEOT 2008 Betriebsanleitungen (in German)

183

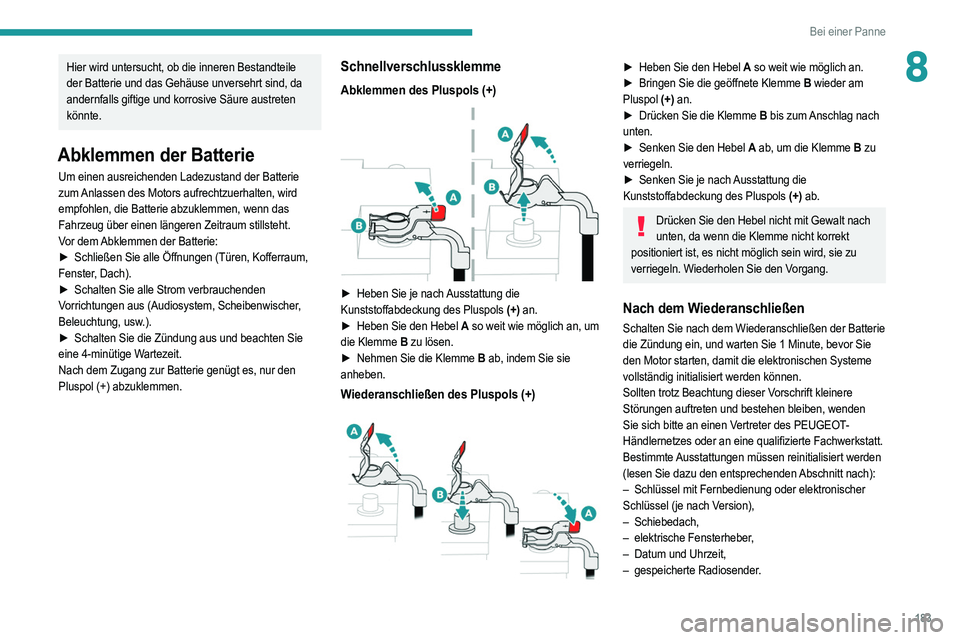

Bei einer Panne
8Hier wird untersucht, ob die inneren Bestandteile
der Batterie und das Gehäuse unversehrt sind, da
andernfalls giftige und korrosive Säure austreten
könnte.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
►
Schließen Sie alle Öffnungen (Türen, Kofferraum,

Fenster, Dach).
►

Schalten Sie alle Strom verbrauchenden

Vorrichtungen aus (Audiosystem, Scheibenwischer,
Beleuchtung, usw.).
►

Schalten Sie die Zündung aus und beachten Sie

eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an, um
die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag nach
unten.
►

Senken Sie den Hebel
A ab, um die Klemme B zu
verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten, da wenn die Klemme nicht korrekt
positioniert ist, es nicht möglich sein wird, sie zu
verriegeln. Wiederholen Sie den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen der Batterie
die Zündung ein, und warten Sie 1 Minute, bevor Sie
den Motor starten, damit die elektronischen Systeme
vollständig initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert werden
(lesen Sie dazu den entsprechenden Abschnitt nach):
–

Schlüssel mit Fernbedienung oder elektronischer

Schlüssel (je nach Version),
–
Schiebedach,
–

elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.

184
Bei einer Panne

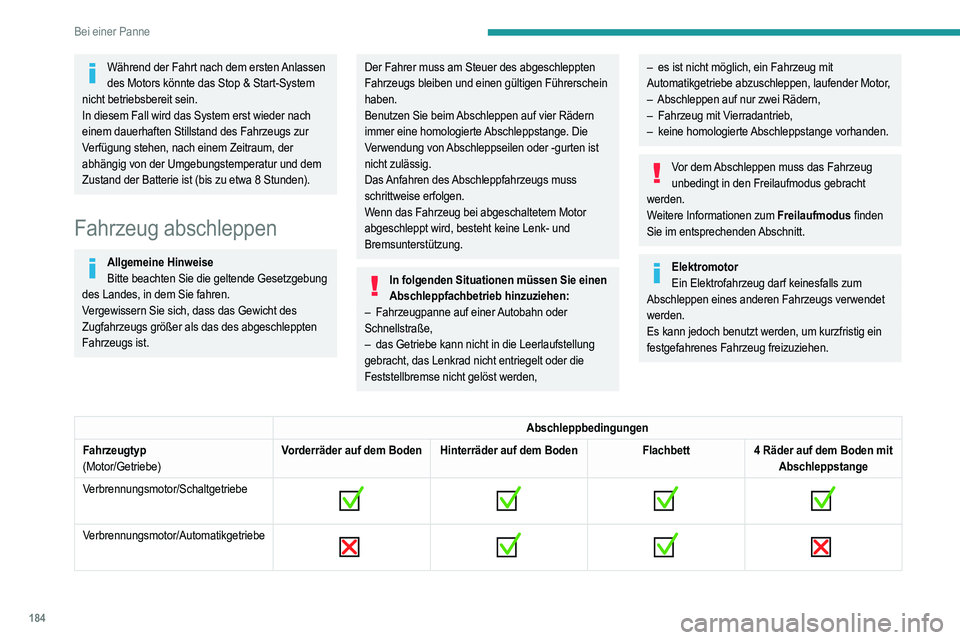

Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop & Start-System
nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs zur
Verfügung stehen, nach einem Zeitraum, der
abhängig von der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8 Stunden).
Fahrzeug abschleppen
Allgemeine Hinweise Bitte beachten Sie die geltende Gesetzgebung
des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht des
Zugfahrzeugs größer als das des abgeschleppten
Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten
Fahrzeugs bleiben und einen gültigen Führerschein
haben.
Benutzen Sie beim Abschleppen auf vier Rädern
immer eine homologierte Abschleppstange. Die
Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie einen Abschleppfachbetrieb hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die Leerlaufstellung

gebracht, das Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
– es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe abzuschleppen, laufender Motor,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine homologierte
Abschleppstange vorhanden.
Vor dem Abschleppen muss das Fahrzeug unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus finden
Sie im entsprechenden Abschnitt.
Elektromotor Ein Elektrofahrzeug darf keinesfalls zum
Abschleppen eines anderen Fahrzeugs verwendet
werden.
Es kann jedoch benutzt werden, um kurzfristig ein
festgefahrenes Fahrzeug freizuziehen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem Boden Hinterräder auf dem Boden
Flachbett4 Räder auf dem Boden mit
Abschleppstange
Verbrennungsmotor/Schaltgetriebe


Verbrennungsmotor/Automatikgetriebe

Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

►
Lösen Sie die Abdeckung durch Druck auf den
linken Bereich.
► Entfernen Sie die Abdeckung durch Bewegen nach
rechts und dann nach unten.

185
Bei einer Panne

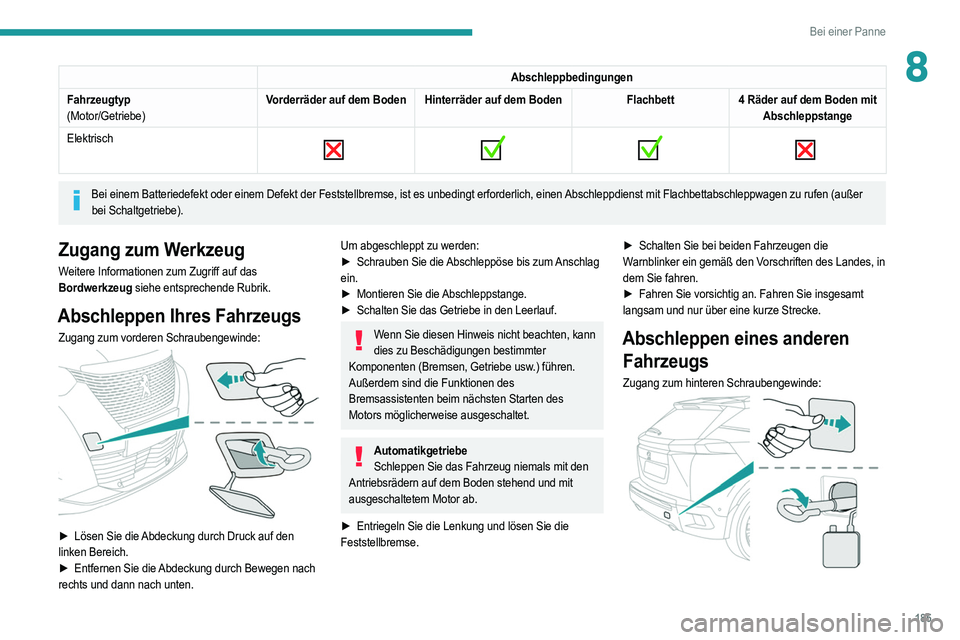

8Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem Boden Hinterräder auf dem Boden
Flachbett4 Räder auf dem Boden mit
Abschleppstange
Elektrisch


Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu rufen (außer
bei Schaltgetriebe).
Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf den
linken Bereich.
►

Entfernen Sie die
Abdeckung durch Bewegen nach
rechts und dann nach unten.
Um abgeschleppt zu werden:
► Schrauben Sie die Abschleppöse bis zum Anschlag
ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe Schleppen Sie das Fahrzeug niemals mit den
Antriebsrädern auf dem Boden stehend und mit
ausgeschaltetem Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die

Feststellbremse. ►

Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein gemäß den Vorschriften des Landes, in
dem Sie fahren.
►
Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

186
Bei einer Panne

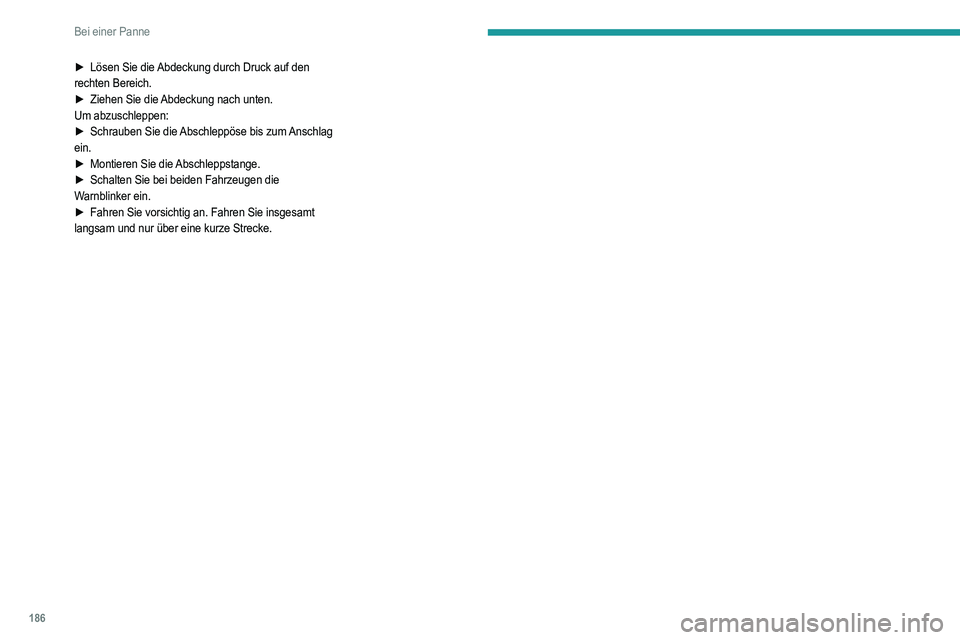

► Lösen Sie die Abdeckung durch Druck auf den
rechten Bereich.
►

Ziehen Sie die
Abdeckung nach unten.
Um abzuschleppen:
►

Schrauben Sie die
Abschleppöse bis zum Anschlag
ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

187
Technische Daten

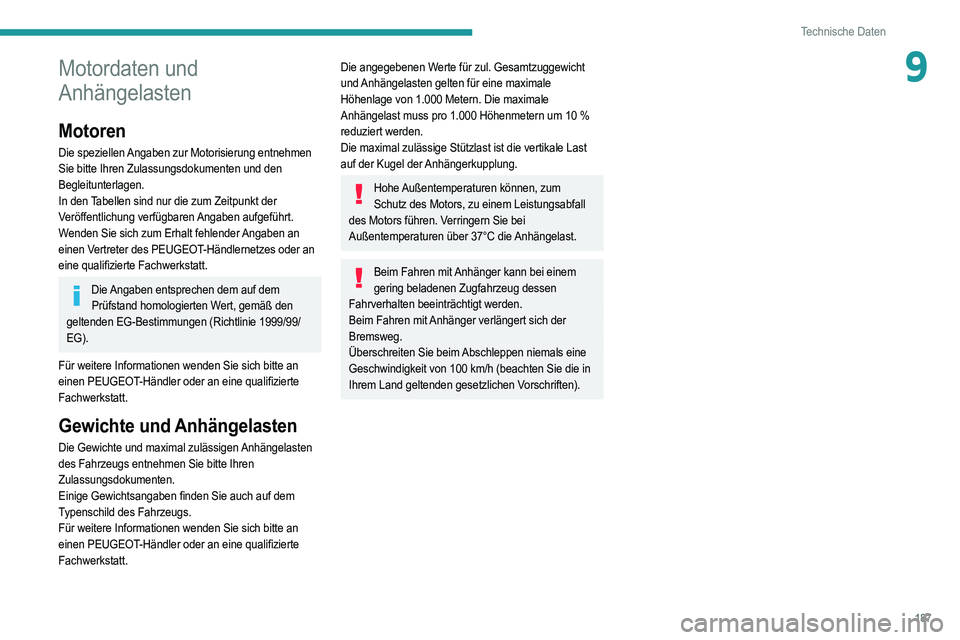

9Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zur Motorisierung entnehmen
Sie bitte Ihren Zulassungsdokumenten und den
Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie 1999/99/
EG).
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen Anhängelasten
des Fahrzeugs entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Die angegebenen Werte für zul. Gesamtzuggewicht
und Anhängelasten gelten für eine maximale
Höhenlage von 1.000 Metern. Die maximale
Anhängelast muss pro 1.000 Höhenmetern um 10 %
reduziert werden.
Die maximal zulässige Stützlast ist die vertikale Last
auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall
des Motors führen. Verringern Sie bei
Außentemperaturen über 37°C die Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals eine
Geschwindigkeit von 100
km/h (beachten Sie die in
Ihrem Land geltenden gesetzlichen Vorschriften).

188
Technische Daten

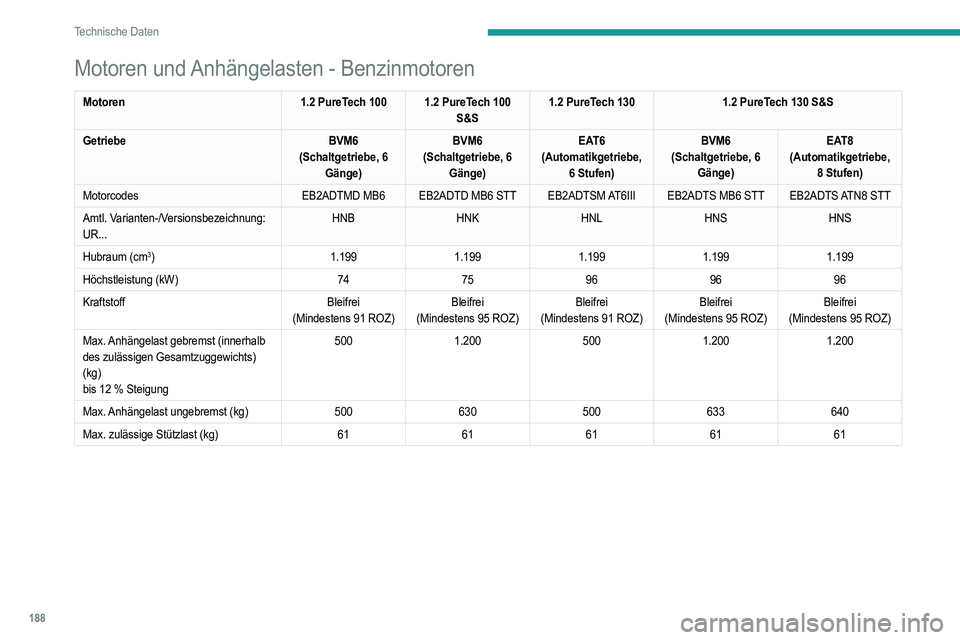

Motoren und Anhängelasten - Benzinmotoren
Motoren1.2 PureTech 100 1.2 PureTech 100
S&S1.2 PureTech 130
1.2 PureTech 130 S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes EB2ADTMD MB6 EB2ADTD MB6 STT EB2ADTSM AT6IIIEB2ADTS MB6 STT EB2ADTS ATN8 STT
Amtl. Varianten-/Versionsbezeichnung:
UR... HNB
HNK HNLHNS HNS
Hubraum (cm
3) 1.1991.1991.1991.1991.199
Höchstleistung (kW) 7475969696
Kraftstoff Bleifrei
(Mindestens 91 ROZ) Bleifrei
(Mindestens 95 ROZ) Bleifrei
(Mindestens 91 ROZ) Bleifrei
(Mindestens 95 ROZ) Bleifrei
(Mindestens 95 ROZ)
Max. Anhängelast gebremst (innerhalb
des zulässigen Gesamtzuggewichts)
(kg)
bis 12

% Steigung 500
1.200 5001.200 1.200
Max. Anhängelast ungebremst (kg) 500630500633640
Max. zulässige Stützlast (kg) 6161616161

189
Technische Daten

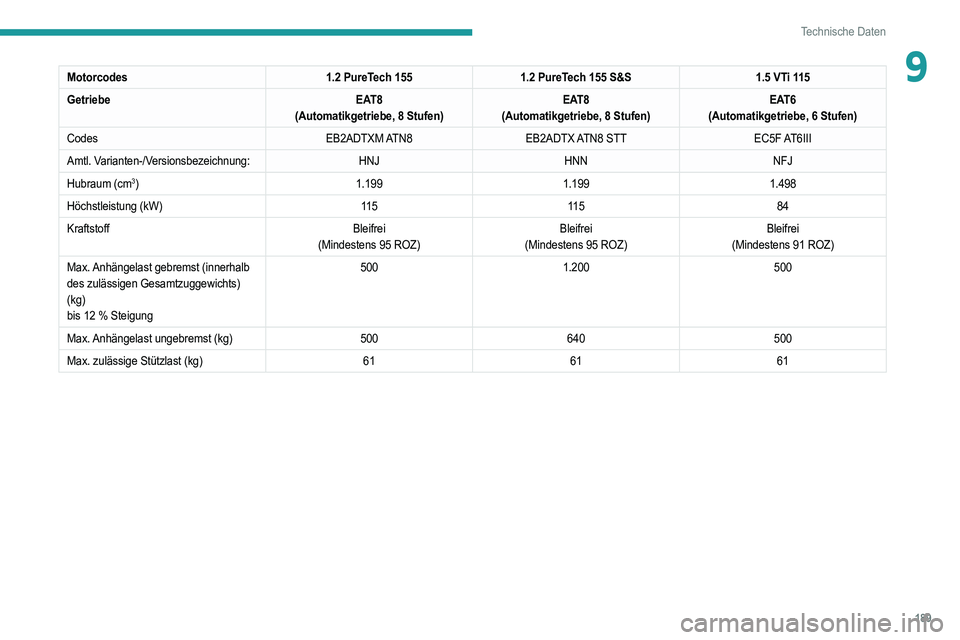

9Motorcodes1.2 PureTech 1551.2 PureTech 155 S&S 1.5 VTi 115
Getriebe EAT8
(Automatikgetriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen) EAT6
(Automatikgetriebe, 6 Stufen)
Codes EB2ADTXM ATN8EB2ADTX ATN8 STT EC5F AT6III
Amtl. Varianten-/Versionsbezeichnung: HNJHNN NFJ
Hubraum (cm
3) 1.1991.1991.498
Höchstleistung (kW) 11 511 5 84
Kraftstoff Bleifrei
(Mindestens 95 ROZ) Bleifrei
(Mindestens 95 ROZ) Bleifrei
(Mindestens 91 ROZ)
Max. Anhängelast gebremst (innerhalb
des zulässigen Gesamtzuggewichts)
(kg)
bis 12

% Steigung 500
1.200 500
Max. Anhängelast ungebremst (kg) 500640500
Max. zulässige Stützlast (kg) 616161

190
Technische Daten
Elektromotor
Amtl. Varianten-/Versionsbezeichnung:ZKXZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bis 12 % Steigung 0
Max. Anhängelast ungebremst (kg) 0
Max. zulässige Stützlast (kg) 0
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Installierte Leistung (kWh) 50
Aufladen am Hausanschluss Modus 2
Wechselspannung
Amperezahl (A) 230 (einphasig)
8 oder 16
Schnellladung Modus 3
Wechselspannung
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Ultraschnellladung Modus 4
Gleichspannung 400

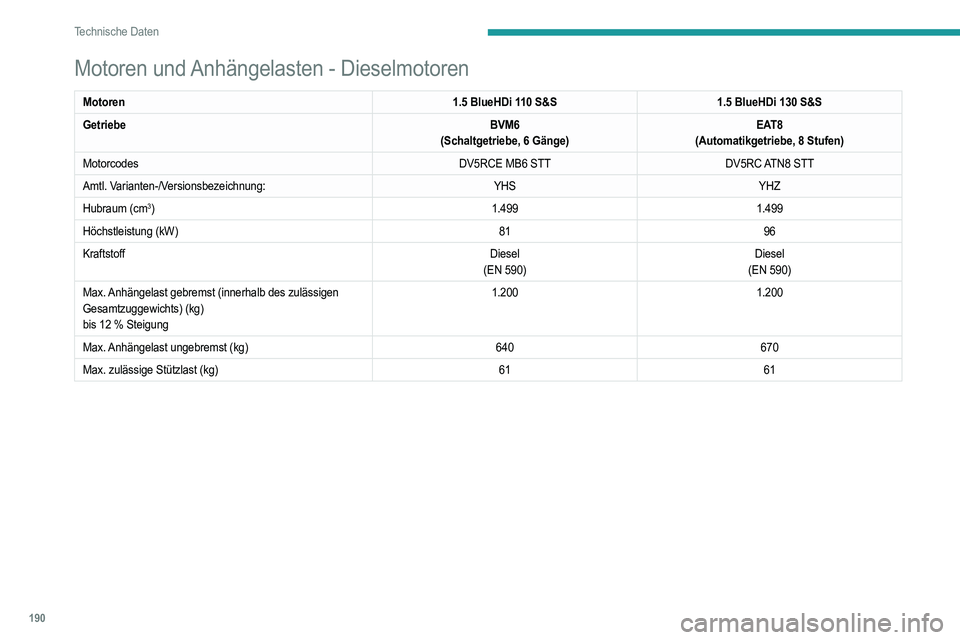

Motoren und Anhängelasten - Dieselmotoren
Motoren1.5 BlueHDi 110 S&S1.5 BlueHDi 130 S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes DV5RCE MB6 STTDV5RC ATN8 STT
Amtl. Varianten-/Versionsbezeichnung: YHSYHZ
Hubraum (cm
3) 1.4991.499
Höchstleistung (kW) 8196
Kraftstoff Diesel
(EN
590)Diesel
(EN
590)
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12

% Steigung 1.200
1.200
Max. Anhängelast ungebremst (kg) 640670
Max. zulässige Stützlast (kg) 6161
