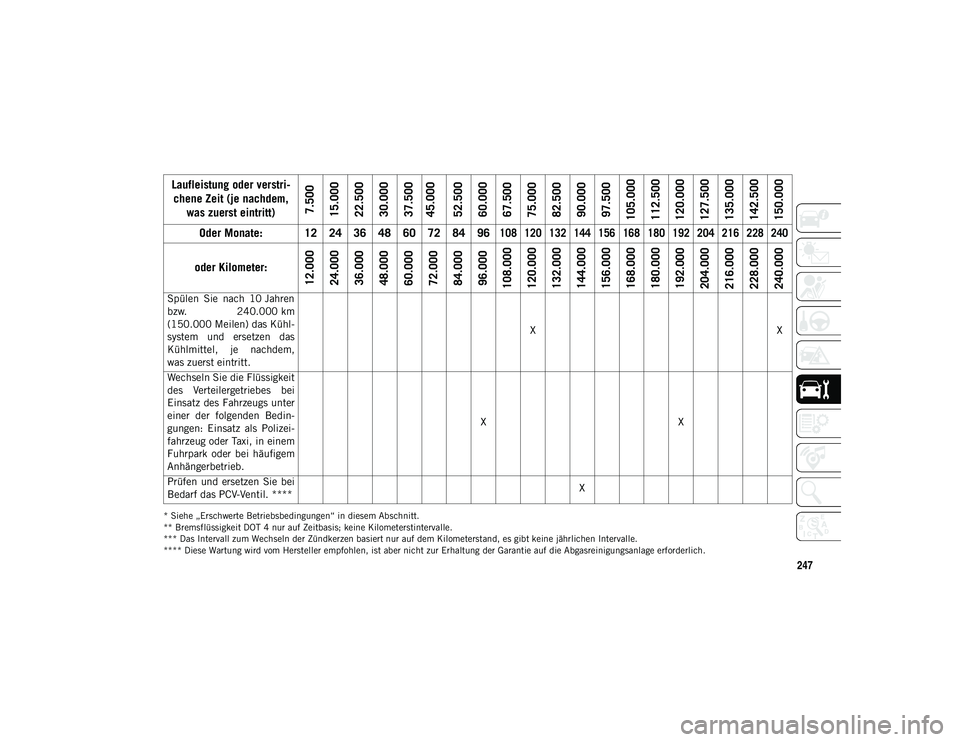

247
* Siehe „Erschwerte Betriebsbedingungen“ in diesem Abschnitt.
** Bremsflüssigkeit DOT 4 nur auf Zeitbasis; keine Kilometerstintervalle.
*** Das Intervall zum Wechseln der Zündkerzen basiert nur auf dem Kilometerstand, es gibt keine jährlichen Intervalle.
**** Diese Wartung wird vom Hersteller empfohlen, ist aber nicht zur Erhaltung der Garantie auf die Abgasreinigungsanlage erforderlich.
Spülen Sie nach 10 Jahren
bzw. 240.000 km
(150.000 Meilen) das Kühl-
system und ersetzen das
Kühlmittel, je nachdem,
was zuerst eintritt.X
X
Wechseln Sie die Flüssigkeit
des Verteilergetriebes bei
Einsatz des Fahrzeugs unter
einer der folgenden Bedin-
gungen: Einsatz als Polizei-
fahrzeug oder Taxi, in einem
Fuhrpark oder bei häufigem
Anhängerbetrieb. X
X
Prüfen und ersetzen Sie bei
Bedarf das PCV-Ventil. **** X
Laufleistung oder verstri
-
chene Zeit (je nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 247

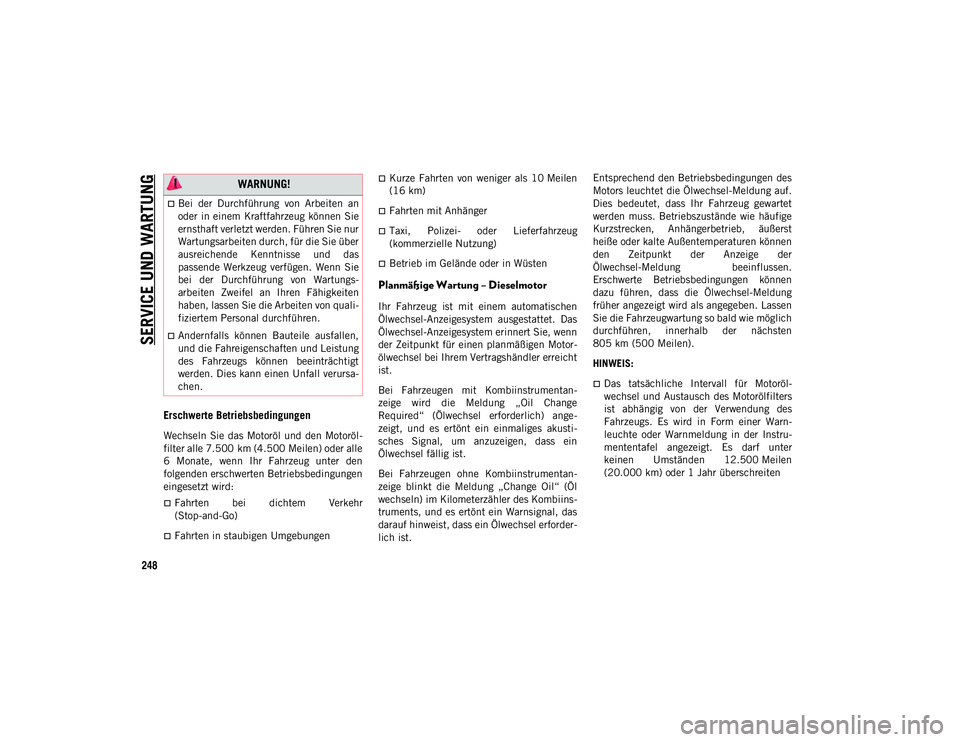

SERVICE UND WARTUNG
248
Erschwerte Betriebsbedingungen
Wechseln Sie das Motoröl und den Motoröl-
filter alle 7.500 km (4.500 Meilen) oder alle
6 Monate, wenn Ihr Fahrzeug unter den
folgenden erschwerten Betriebsbedingungen
eingesetzt wird:
Fahrten bei dichtem Verkehr
(Stop-and-Go)
Fahrten in staubigen Umgebungen
Kurze Fahrten von weniger als 10 Meilen
(16 km)
Fahrten mit Anhänger
Taxi, Polizei- oder Lieferfahrzeug
(kommerzielle Nutzung)
Betrieb im Gelände oder in Wüsten
Planmäßige Wartung – Dieselmotor
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet. Das
Ölwechsel-Anzeigesystem erinnert Sie, wenn
der Zeitpunkt für einen planmäßigen Motor-
ölwechsel bei Ihrem Vertragshändler erreicht
ist.
Bei Fahrzeugen mit Kombiinstrumentan-
zeige wird die Meldung „Oil Change
Required“ (Ölwechsel erforderlich) ange-
zeigt, und es ertönt ein einmaliges akusti-
sches Signal, um anzuzeigen, dass ein
Ölwechsel fällig ist.
Bei Fahrzeugen ohne Kombiinstrumentan-
zeige blinkt die Meldung „Change Oil“ (Öl
wechseln) im Kilometerzähler des Kombiins-
truments, und es ertönt ein Warnsignal, das
darauf hinweist, dass ein Ölwechsel erforder-
lich ist.Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung auf.
Dies bedeutet, dass Ihr Fahrzeug gewartet
werden muss. Betriebszustände wie häufige
Kurzstrecken, Anhängerbetrieb, äußerst
heiße oder kalte Außentemperaturen können
den Zeitpunkt der Anzeige der
Ölwechsel-Meldung beeinflussen.
Erschwerte Betriebsbedingungen können
dazu führen, dass die Ölwechsel-Meldung
früher angezeigt wird als angegeben. Lassen
Sie die Fahrzeugwartung so bald wie möglich
durchführen, innerhalb der nächsten
805 km (500 Meilen).
HINWEIS:
Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters
ist abhängig von der Verwendung des
Fahrzeugs. Es wird in Form einer Warn-
leuchte oder Warnmeldung in der Instru-
mententafel angezeigt. Es darf unter
keinen Umständen 12.500 Meilen
(20.000 km) oder 1 Jahr überschreiten
WARNUNG!
Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie nur
Wartungsarbeiten durch, für die Sie über
ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungs-
arbeiten Zweifel an Ihren Fähigkeiten
haben, lassen Sie die Arbeiten von quali-
fiziertem Personal durchführen.
Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 248

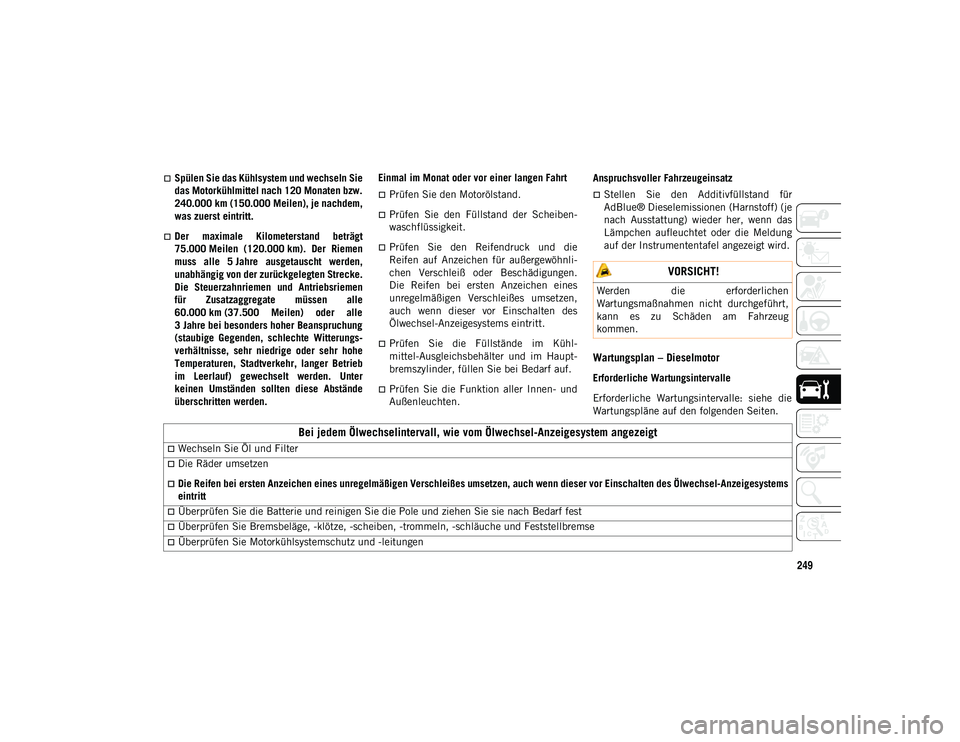

249
Spülen Sie das Kühlsystem und wechseln Sie
das Motorkühlmittel nach 120 Monaten bzw.
240.000 km (150.000 Meilen), je nachdem,was zuerst eintritt.
Der maximale Kilometerstand beträgt
75.000 Meilen (120.000 km). Der Riemen
muss alle 5 Jahre ausgetauscht werden,
unabhängig von der zurückgelegten Strecke.
Die Steuerzahnriemen und Antriebsriemen
für Zusatzaggregate müssen alle
60.000 km (37.500 Meilen) oder alle3 Jahre bei besonders hoher Beanspruchung
(staubige Gegenden, schlechte Witterungs-
verhältnisse, sehr niedrige oder sehr hohe
Temperaturen, Stadtverkehr, langer Betrieb
im Leerlauf) gewechselt werden. Unter
keinen Umständen sollten diese Abstände
überschritten werden. Einmal im Monat oder vor einer langen Fahrt
Prüfen Sie den Motorölstand.
Prüfen Sie den Füllstand der Scheiben-
waschflüssigkeit.
Prüfen Sie den Reifendruck und die
Reifen auf Anzeichen für außergewöhnli-
chen Verschleiß oder Beschädigungen.
Die Reifen bei ersten Anzeichen eines
unregelmäßigen Verschleißes umsetzen,
auch wenn dieser vor Einschalten des
Ölwechsel-Anzeigesystems eintritt.
Prüfen Sie die Füllstände im Kühl-
mittel-Ausgleichsbehälter und im Haupt-
bremszylinder, füllen Sie bei Bedarf auf.
Prüfen Sie die Funktion aller Innen- und
Außenleuchten.Anspruchsvoller Fahrzeugeinsatz
Stellen Sie den Additivfüllstand für
AdBlue® Dieselemissionen (Harnstoff) (je
nach Ausstattung) wieder her, wenn das
Lämpchen aufleuchtet oder die Meldung
auf der Instrumententafel angezeigt wird.
Wartungsplan – Dieselmotor
Erforderliche Wartungsintervalle
Erforderliche Wartungsintervalle: siehe die
Wartungspläne auf den folgenden Seiten.
VORSICHT!
Werden die erforderlichen
Wartungsmaßnahmen nicht durchgeführt,
kann es zu Schäden am Fahrzeug
kommen.
Bei jedem Ölwechselintervall, wie vom Ölwechsel-Anzeigesystem angezeigt
Wechseln Sie Öl und Filter
Die Räder umsetzen
Die Reifen bei ersten Anzeichen eines unregelmäßigen Verschleißes umsetzen, auch wenn dieser vor Einschalten des Ölwechsel-Anzeigesystems
eintritt
Überprüfen Sie die Batterie und reinigen Sie die Pole und ziehen Sie sie nach Bedarf fest
Überprüfen Sie Bremsbeläge, -klötze, -scheiben, -trommeln, -schläuche und Feststellbremse
Überprüfen Sie Motorkühlsystemschutz und -leitungen
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 249

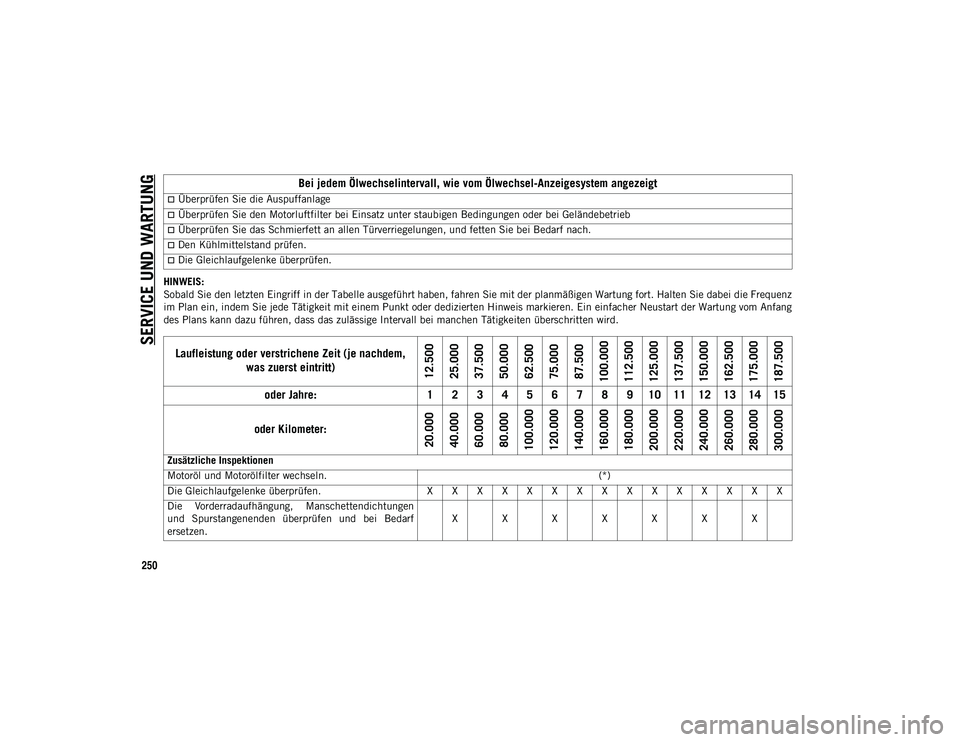

SERVICE UND WARTUNG
250
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle ausgeführt haben, fahren Sie mit der planmäßigen Wartung fort. Halten Sie dabei die Frequenz
im Plan ein, indem Sie jede Tätigkeit mit einem Punkt oder dedizierten Hinweis markieren. Ein einfacher Neustart der Wartung vom Anfang
des Plans kann dazu führen, dass das zulässige Intervall bei manchen Tätigkeiten überschritten wird.
Überprüfen Sie die Auspuffanlage
Überprüfen Sie den Motorluftfilter bei Einsatz unter staubigen Bedingungen oder bei Geländebetrieb
Überprüfen Sie das Schmierfett an allen Türverriegelungen, und fetten Sie bei Bedarf nach.
Den Kühlmittelstand prüfen.
Die Gleichlaufgelenke überprüfen.
Laufleistung oder verstrichene Zeit (je nachdem, was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Zusätzliche Inspektionen
Motoröl und Motorölfilter wechseln. (*)
Die Gleichlaufgelenke überprüfen. X X X X X X X X X X X X X X X
Die Vorderradaufhängung, Manschettendichtungen
und Spurstangenenden überprüfen und bei Bedarf
ersetzen. X X X X X X X
Bei jedem Ölwechselintervall, wie vom Ölwechsel-Anzeigesystem angezeigt
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 250

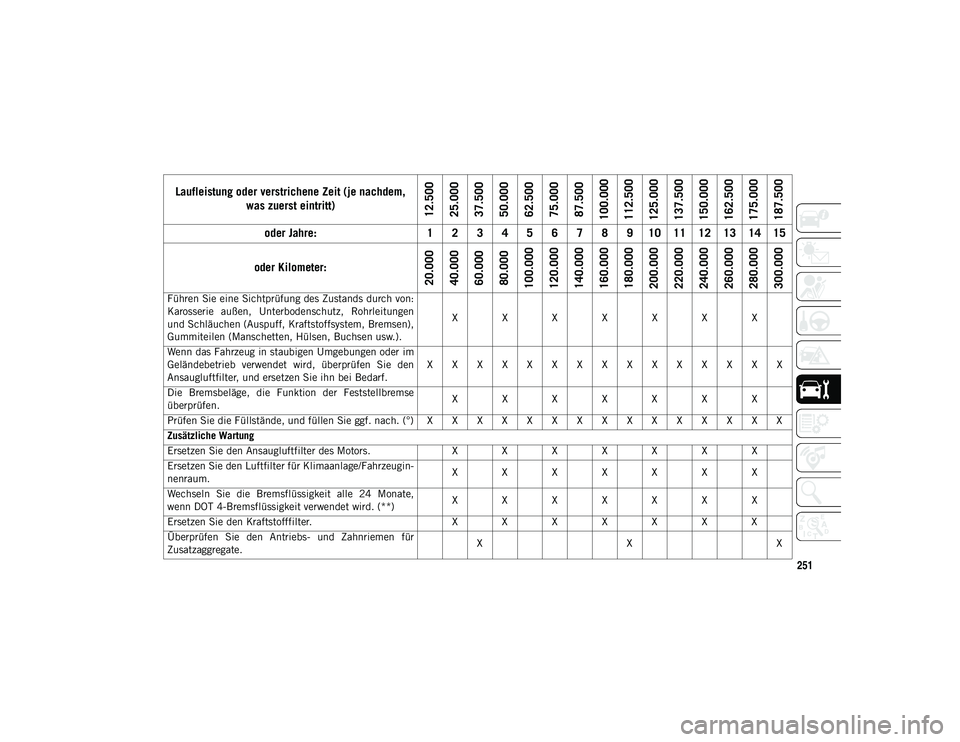

251
Führen Sie eine Sichtprüfung des Zustands durch von:
Karosserie außen, Unterbodenschutz, Rohrleitungen
und Schläuchen (Auspuff, Kraftstoffsystem, Bremsen),
Gummiteilen (Manschetten, Hülsen, Buchsen usw.).X X X X X X X
Wenn das Fahrzeug in staubigen Umgebungen oder im
Geländebetrieb verwendet wird, überprüfen Sie den
Ansaugluftfilter, und ersetzen Sie ihn bei Bedarf. X X X X X X X X X X X X X X X
Die Bremsbeläge, die Funktion der Feststellbremse
überprüfen. X X X X X X X
Prüfen Sie die Füllstände, und füllen Sie ggf. nach. (°) X X X X X X X X X X X X X X X
Zusätzliche Wartung
Ersetzen Sie den Ansaugluftfilter des Motors. X X X X X X X
Ersetzen Sie den Luftfilter für Klimaanlage/Fahrzeugin-
nenraum. X X X X X X X
Wechseln Sie die Bremsflüssigkeit alle 24 Monate,
wenn DOT 4-Bremsflüssigkeit verwendet wird. (**) X X X X X X X
Ersetzen Sie den Kraftstofffilter. X X X X X X X
Überprüfen Sie den Antriebs- und Zahnriemen für
Zusatzaggregate. X
XX
Laufleistung oder verstrichene Zeit (je nachdem,
was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 251

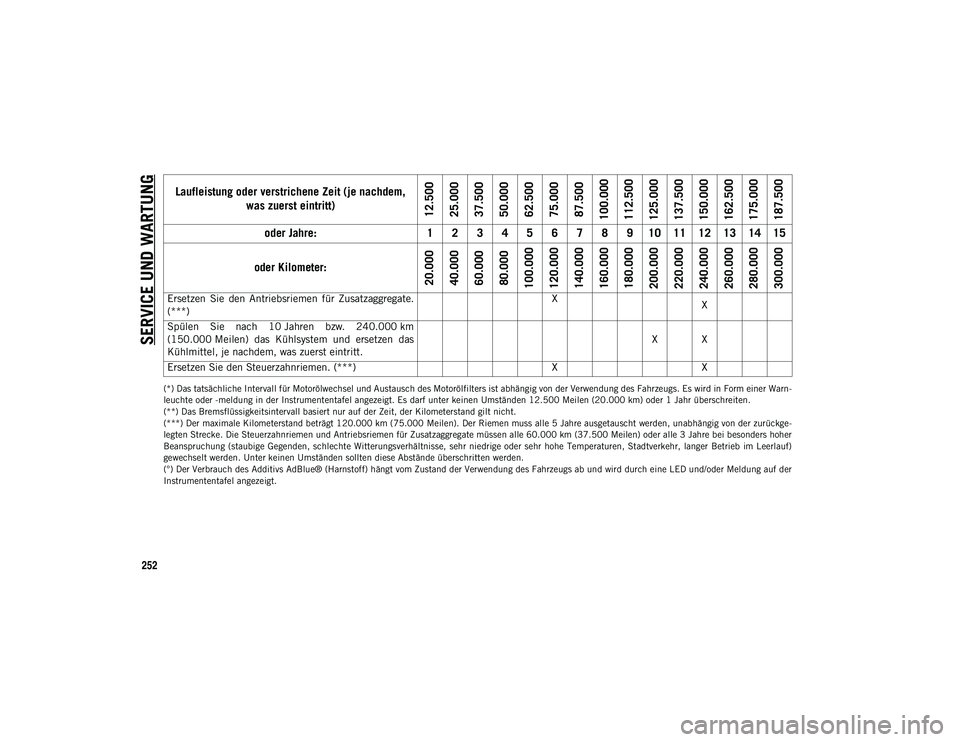

SERVICE UND WARTUNG
252
(*) Das tatsächliche Intervall für Motorölwechsel und Austausch des Motorölfilters ist abhängig von der Verwendung des Fahrzeugs. Es wird in Form einer Warn-
leuchte oder -meldung in der Instrumententafel angezeigt. Es darf unter keinen Umständen 12.500 Meilen (20.000 km) oder 1 Jahr überschreiten.
(**) Das Bremsflüssigkeitsintervall basiert nur auf der Zeit, der Kilometerstand gilt nicht.
(***) Der maximale Kilometerstand beträgt 120.000 km (75.000 Meilen). Der Riemen muss alle 5 Jahre ausgetauscht werden, unabhängig von der zurückge-
legten Strecke. Die Steuerzahnriemen und Antriebsriemen für Zusatzaggregate müssen alle 60.000 km (37.500 Meilen) oder alle 3 Jahre bei besonders hoher
Beanspruchung (staubige Gegenden, schlechte Witterungsverhältnisse, sehr niedrige oder sehr hohe Temperaturen, Stadtverkehr, langer Betrieb im Leerlauf)
gewechselt werden. Unter keinen Umständen sollten diese Abstände überschritten werden.
(°) Der Verbrauch des Additivs AdBlue® (Harnstoff) hängt vom Zustand der Verwendung des Fahrzeugs ab und wird durch eine LED und/oder Meldung auf der
Instrumententafel angezeigt.
Ersetzen Sie den Antriebsriemen für Zusatzaggregate.
(***)X
X
Spülen Sie nach 10 Jahren bzw. 240.000 km
(150.000 Meilen) das Kühlsystem und ersetzen das
Kühlmittel, je nachdem, was zuerst eintritt. X X
Ersetzen Sie den Steuerzahnriemen. (***) XX
Laufleistung oder verstrichene Zeit (je nachdem,
was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 252

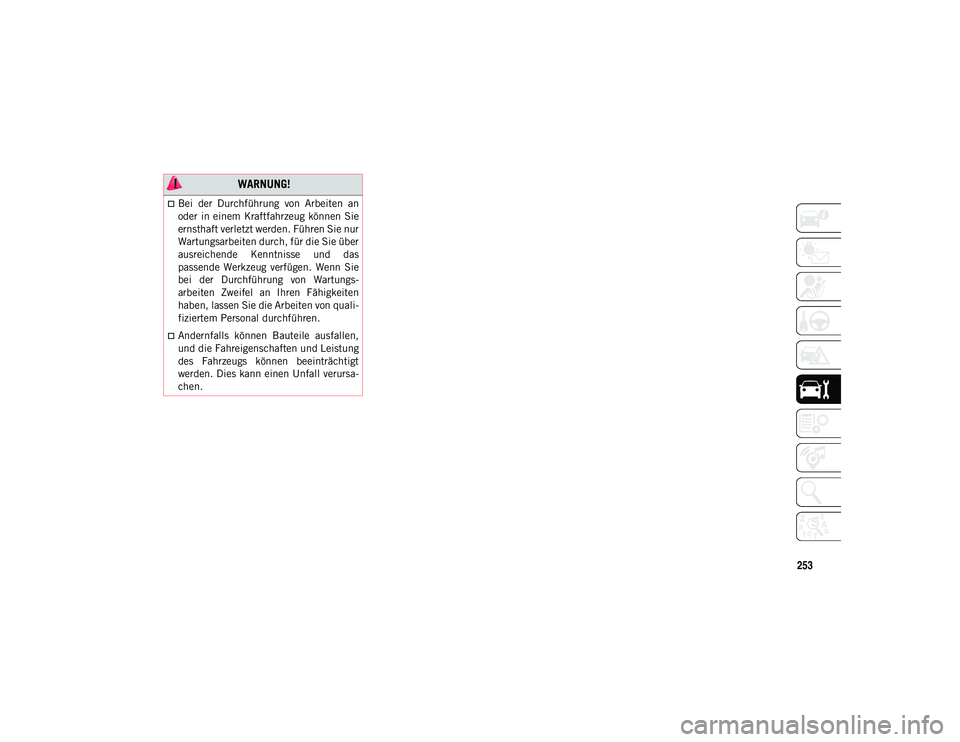

253
WARNUNG!
Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie nur
Wartungsarbeiten durch, für die Sie über
ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungs-
arbeiten Zweifel an Ihren Fähigkeiten
haben, lassen Sie die Arbeiten von quali-
fiziertem Personal durchführen.
Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 253

SERVICE UND WARTUNG
254

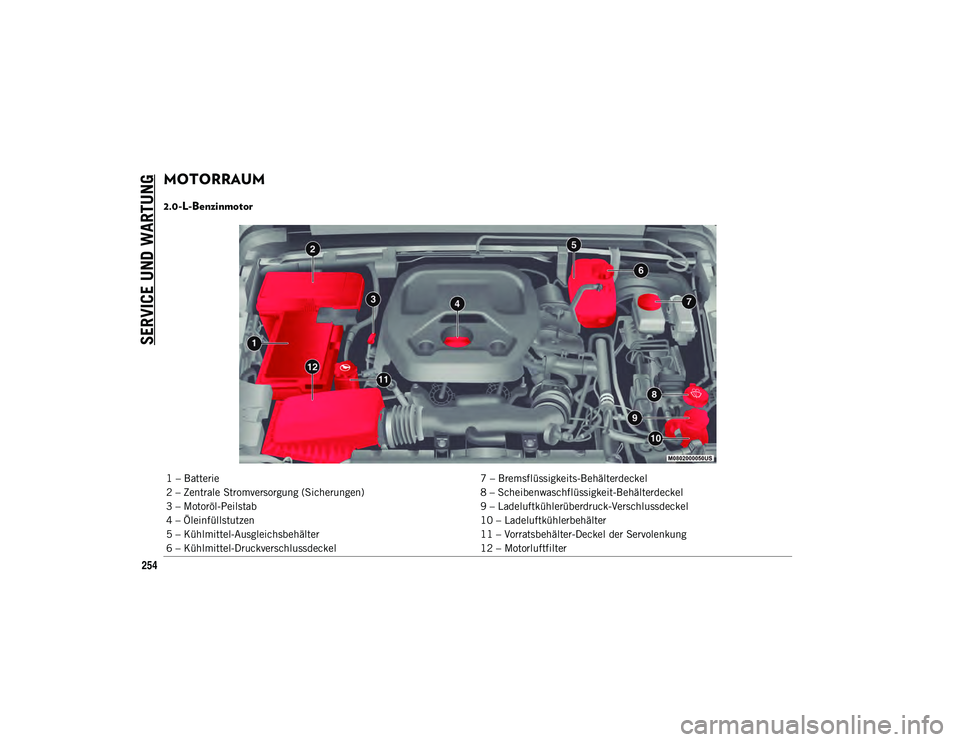

MOTORRAUM
2.0-L-Benzinmotor
1 – Batterie7 – Bremsflüssigkeits-Behälterdeckel
2 – Zentrale Stromversorgung (Sicherungen) 8 – Scheibenwaschflüssigkeit-Behälterdeckel
3 – Motoröl-Peilstab 9 – Ladeluftkühlerüberdruck-Verschlussdeckel
4 – Öleinfüllstutzen 10 – Ladeluftkühlerbehälter
5 – Kühlmittel-Ausgleichsbehälter 11 – Vorratsbehälter-Deckel der Servolenkung
6 – Kühlmittel-Druckverschlussdeckel 12 – Motorluftfilter
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 254
