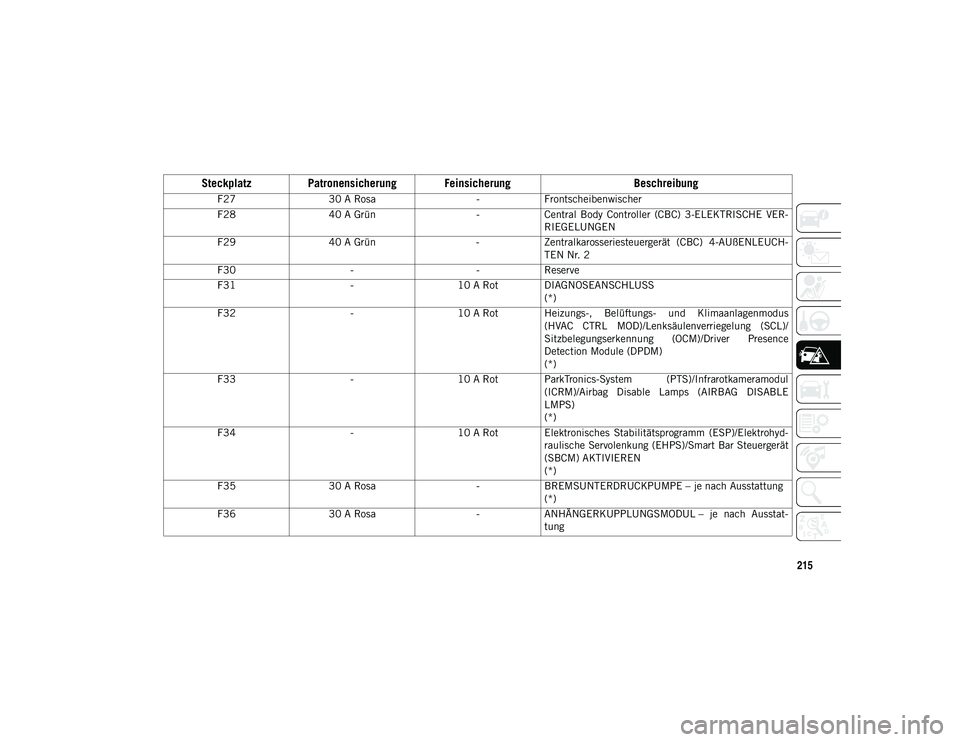

F2730 A Rosa -Frontscheibenwischer
F28 40 A Grün -Central Body Controller (CBC) 3-ELEKTRISCHE VER-
RIEGELUNGEN
F29 40 A Grün -Zentralkarosseriesteuergerät (CBC) 4-AUßENLEUCH-
TEN Nr. 2
F30 --Reserve
F31 -10 A Rot DIAGNOSEANSCHLUSS
(*)
F32 -10 A Rot Heizungs-, Belüftungs- und Klimaanlagenmodus
(HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/
Sitzbelegungserkennung (OCM)/Driver Presence
Detection Module (DPDM)
(*)
F33 -10 A Rot ParkTronics-System (PTS)/Infrarotkameramodul
(ICRM)/Airbag Disable Lamps (AIRBAG DISABLE
LMPS)
(*)
F34 -10 A Rot Elektronisches Stabilitätsprogramm (ESP)/Elektrohyd-
raulische Servolenkung (EHPS)/Smart Bar Steuergerät
(SBCM) AKTIVIEREN
(*)
F35 30 A Rosa -BREMSUNTERDRUCKPUMPE – je nach Ausstattung
(*)
F36 30 A Rosa -ANHÄNGERKUPPLUNGSMODUL – je nach Ausstat-
tung
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 215

PANNENHILFE
216

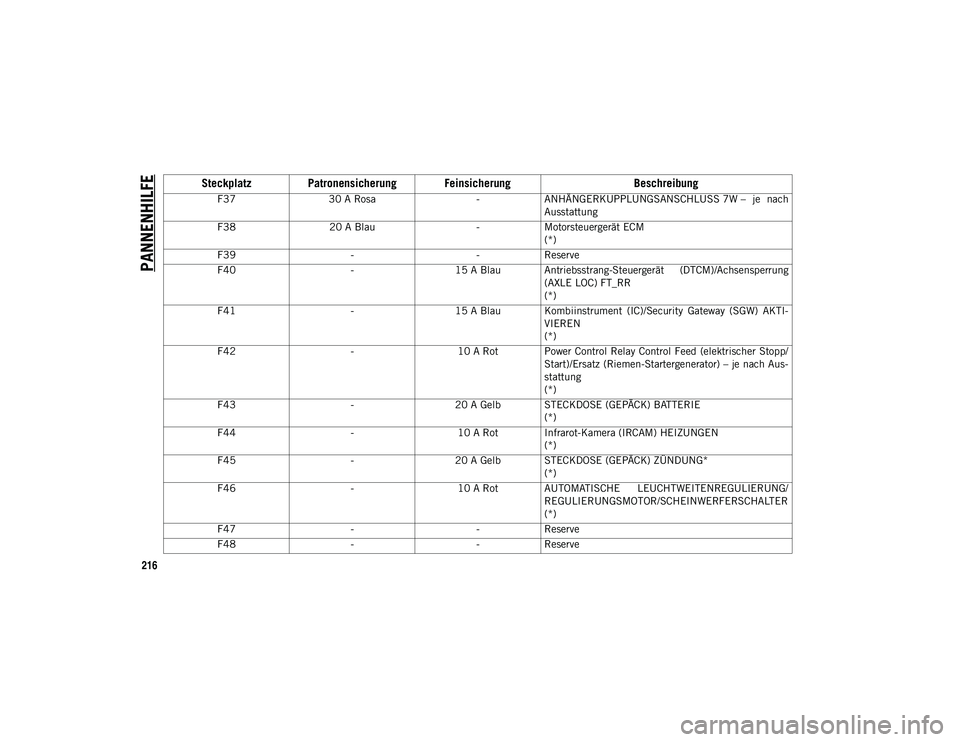

F3730 A Rosa -ANHÄNGERKUPPLUNGSANSCHLUSS 7W – je nach
Ausstattung
F38 20 A Blau -Motorsteuergerät ECM
(*)
F39 --Reserve
F40 -15 A Blau Antriebsstrang-Steuergerät (DTCM)/Achsensperrung
(AXLE LOC) FT_RR
(*)
F41 -15 A Blau Kombiinstrument (IC)/Security Gateway (SGW) AKTI-
VIEREN
(*)
F42 -10 A Rot Power Control Relay Control Feed (elektrischer Stopp/
Start)/Ersatz (Riemen-Startergenerator) – je nach Aus-
stattung
(*)
F43 -20 A Gelb STECKDOSE (GEPÄCK) BATTERIE
(*)
F44 -10 A Rot Infrarot-Kamera (IRCAM) HEIZUNGEN
(*)
F45 -20 A Gelb STECKDOSE (GEPÄCK) ZÜNDUNG*
(*)
F46 -10 A Rot AUTOMATISCHE LEUCHTWEITENREGULIERUNG/
REGULIERUNGSMOTOR/SCHEINWERFERSCHALTER
(*)
F47 --Reserve
F48 --Reserve
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 216

217

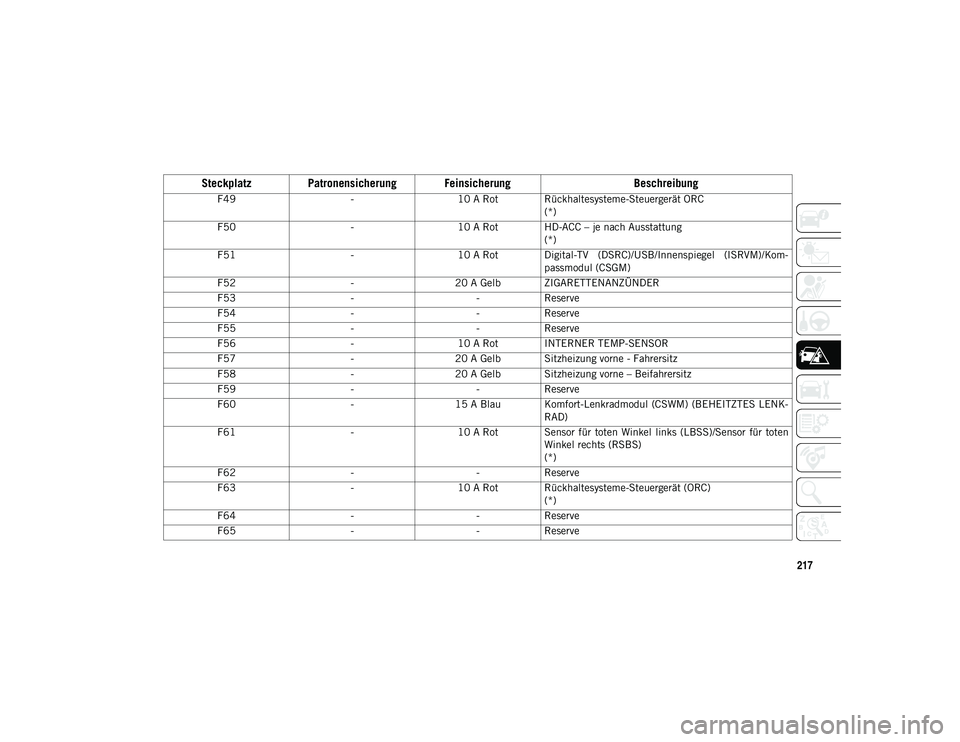

F49-10 A Rot Rückhaltesysteme-Steuergerät ORC
(*)
F50 -10 A Rot HD-ACC – je nach Ausstattung
(*)
F51 -10 A Rot Digital-TV (DSRC)/USB/Innenspiegel (ISRVM)/Kom-
passmodul (CSGM)
F52 -20 A Gelb ZIGARETTENANZÜNDER
F53 --Reserve
F54 --Reserve
F55 --Reserve
F56 -10 A Rot INTERNER TEMP-SENSOR
F57 -20 A Gelb Sitzheizung vorne - Fahrersitz
F58 -20 A Gelb Sitzheizung vorne – Beifahrersitz
F59 --Reserve
F60 -15 A Blau Komfort-Lenkradmodul (CSWM) (BEHEITZTES LENK-
RAD)
F61 -10 A Rot Sensor für toten Winkel links (LBSS)/Sensor für toten
Winkel rechts (RSBS)
(*)
F62 --Reserve
F63 -10 A Rot Rückhaltesysteme-Steuergerät (ORC)
(*)
F64 --Reserve
F65 --Reserve
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 217

PANNENHILFE
218

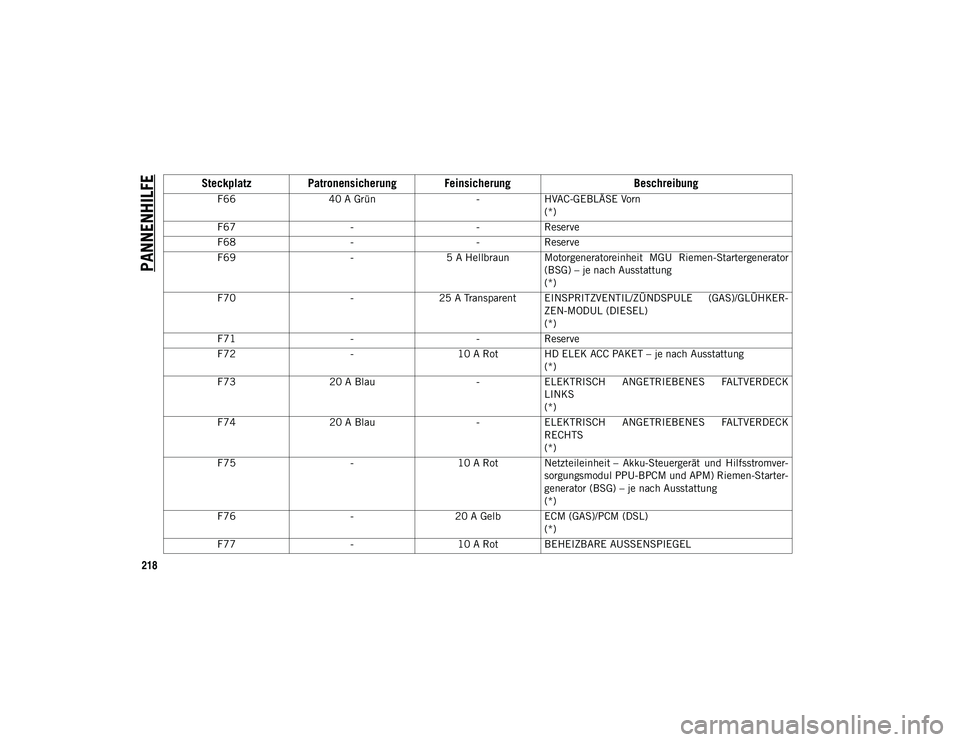

F6640 A Grün -HVAC-GEBLÄSE Vorn
(*)
F67 --Reserve
F68 --Reserve
F69 -5 A Hellbraun Motorgeneratoreinheit MGU Riemen-Startergenerator
(BSG) – je nach Ausstattung
(*)
F70 -25 A Transparent EINSPRITZVENTIL/ZÜNDSPULE (GAS)/GLÜHKER-
ZEN-MODUL (DIESEL)
(*)
F71 --Reserve
F72 -10 A Rot HD ELEK ACC PAKET – je nach Ausstattung
(*)
F73 20 A Blau -ELEKTRISCH ANGETRIEBENES FALTVERDECK
LINKS
(*)
F74 20 A Blau -ELEKTRISCH ANGETRIEBENES FALTVERDECK
RECHTS
(*)
F75 -10 A Rot Netzteileinheit – Akku-Steuergerät und Hilfsstromver-
sorgungsmodul PPU-BPCM und APM) Riemen-Starter-
generator (BSG) – je nach Ausstattung
(*)
F76 -20 A Gelb ECM (GAS)/PCM (DSL)
(*)
F77 -10 A Rot BEHEIZBARE AUSSENSPIEGEL
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 218

219

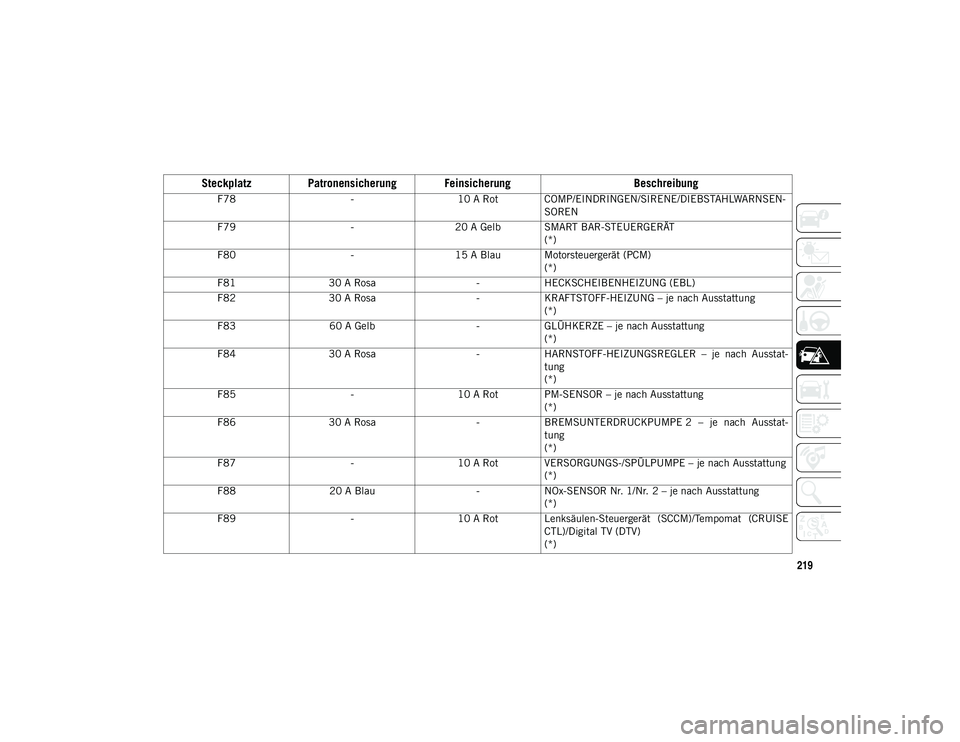

F78-10 A Rot COMP/EINDRINGEN/SIRENE/DIEBSTAHLWARNSEN-
SOREN
F79 -20 A Gelb SMART BAR-STEUERGERÄT
(*)
F80 -15 A Blau Motorsteuergerät (PCM)
(*)
F81 30 A Rosa -HECKSCHEIBENHEIZUNG (EBL)
F82 30 A Rosa -KRAFTSTOFF-HEIZUNG – je nach Ausstattung
(*)
F83 60 A Gelb -GLÜHKERZE – je nach Ausstattung
(*)
F84 30 A Rosa -HARNSTOFF-HEIZUNGSREGLER – je nach Ausstat-
tung
(*)
F85 -10 A Rot PM-SENSOR – je nach Ausstattung
(*)
F86 30 A Rosa -BREMSUNTERDRUCKPUMPE 2 – je nach Ausstat-
tung
(*)
F87 -10 A Rot VERSORGUNGS-/SPÜLPUMPE – je nach Ausstattung
(*)
F88 20 A Blau -NOx-SENSOR Nr. 1/Nr. 2 – je nach Ausstattung
(*)
F89 -10 A Rot Lenksäulen-Steuergerät (SCCM)/Tempomat (CRUISE
CTL)/Digital TV (DTV)
(*)
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 219

PANNENHILFE
220

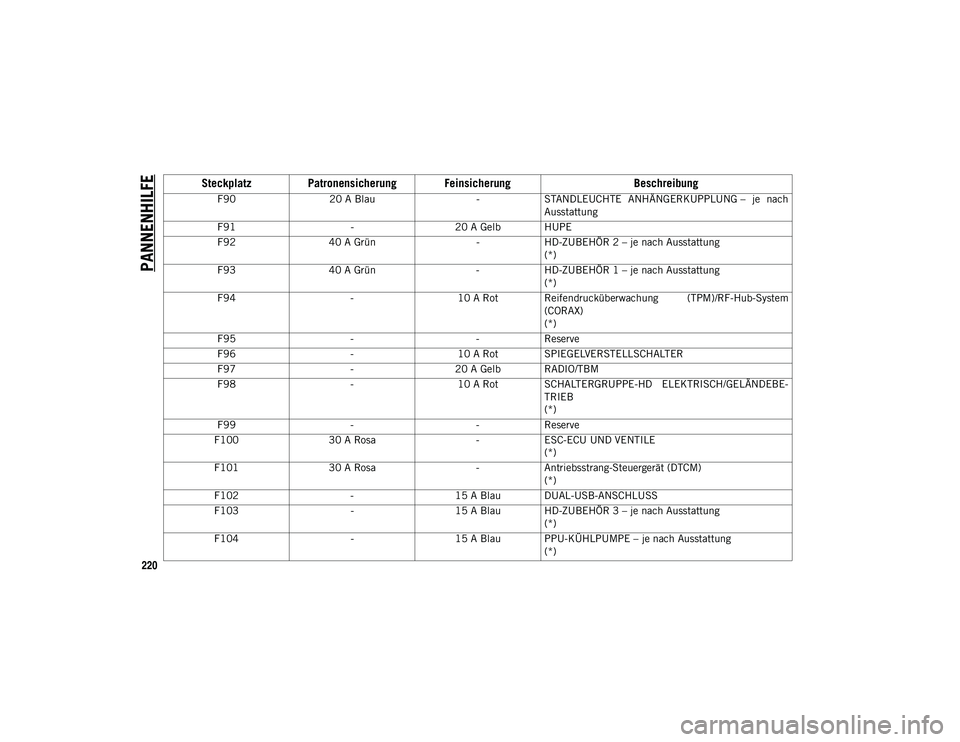

F9020 A Blau -STANDLEUCHTE ANHÄNGERKUPPLUNG – je nach
Ausstattung
F91 -20 A Gelb HUPE
F92 40 A Grün -HD-ZUBEHÖR 2 – je nach Ausstattung
(*)
F93 40 A Grün -HD-ZUBEHÖR 1 – je nach Ausstattung
(*)
F94 -10 A Rot Reifendrucküberwachung (TPM)/RF-Hub-System
(CORAX)
(*)
F95 --Reserve
F96 -10 A Rot SPIEGELVERSTELLSCHALTER
F97 -20 A Gelb RADIO/TBM
F98 -10 A Rot SCHALTERGRUPPE-HD ELEKTRISCH/GELÄNDEBE-
TRIEB
(*)
F99 --Reserve
F100 30 A Rosa -ESC-ECU UND VENTILE
(*)
F101 30 A Rosa -Antriebsstrang-Steuergerät (DTCM)
(*)
F102 -15 A Blau DUAL-USB-ANSCHLUSS
F103 -15 A Blau HD-ZUBEHÖR 3 – je nach Ausstattung
(*)
F104 -15 A Blau PPU-KÜHLPUMPE – je nach Ausstattung
(*)
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 220

221
(Fortsetzung)
F105-10 A Rot Integrierte Mittelkonsole (ICS)/Heizung, Belüftung
und Klimaanlage (HVAC) (*)
F106 40 A Grün -Tempomat (ESP) – PUMPENMOTOR
(*)
F107 -20 A Gelb ANHÄNGERKUPPLUNG – BREMSLEUCHTE/BLIN-
KER LINKS – je nach Ausstattung
F108 -15 A Blau HD-ZUBEHÖR 4 – je nach Ausstattung
(*)
F109 -20 A Gelb ANHÄNGERKUPPLUNG – BREMSLEUCHTE/BLIN-
KER RECHTS – je nach Ausstattung
F110 30 A Rosa -STROMUMRICHTER
(*)
F111 20 A Blau -RÜCKFAHRLEUCHTEN ANHÄNGERKUPPLUNG – je
nach Ausstattung
Steckplatz Patronensicherung Feinsicherung Beschreibung

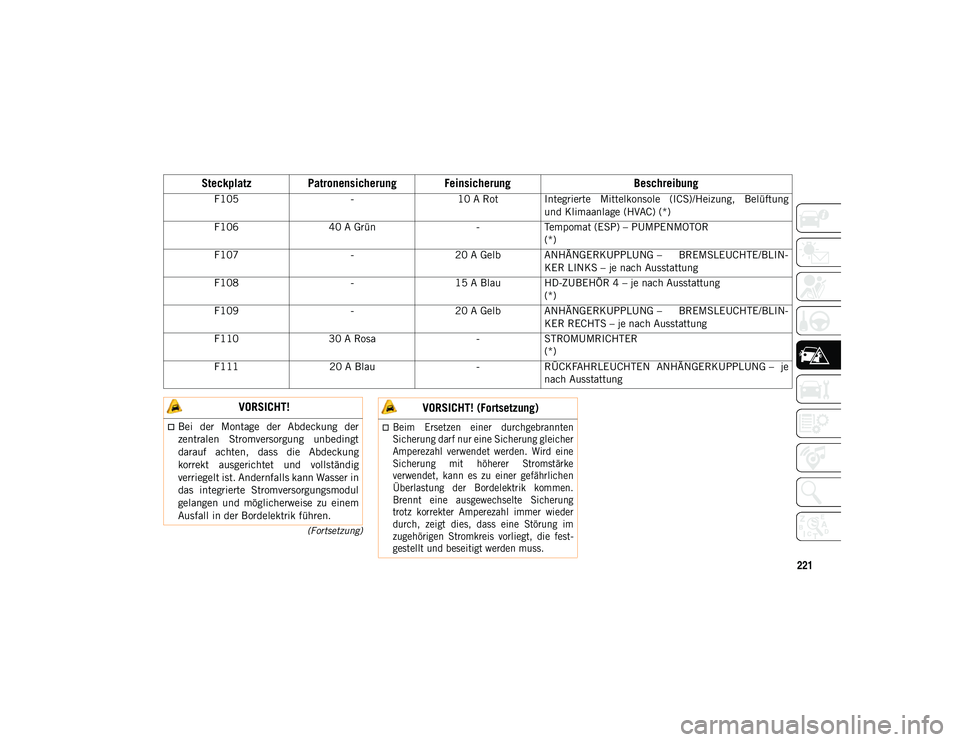

VORSICHT!
Bei der Montage der Abdeckung der
zentralen Stromversorgung unbedingt
darauf achten, dass die Abdeckung
korrekt ausgerichtet und vollständig
verriegelt ist. Andernfalls kann Wasser in
das integrierte Stromversorgungsmodul
gelangen und möglicherweise zu einem
Ausfall in der Bordelektrik führen.
Beim Ersetzen einer durchgebrannten
Sicherung darf nur eine Sicherung gleicher
Amperezahl verwendet werden. Wird eine
Sicherung mit höherer Stromstärke
verwendet, kann es zu einer gefährlichen
Überlastung der Bordelektrik kommen.
Brennt eine ausgewechselte Sicherung
trotz korrekter Amperezahl immer wieder
durch, zeigt dies, dass eine Störung im
zugehörigen Stromkreis vorliegt, die fest-
gestellt und beseitigt werden muss.

VORSICHT! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 221

PANNENHILFE
222
(Fortsetzung)

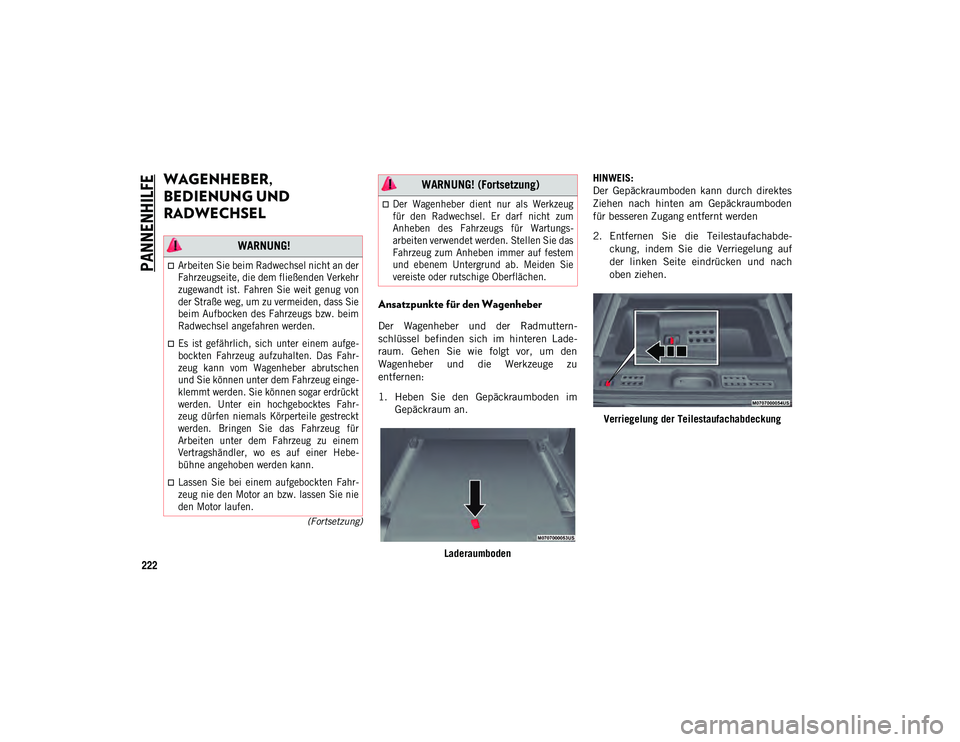

WAGENHEBER,
BEDIENUNG UND
RADWECHSEL
Ansatzpunkte für den Wagenheber
Der Wagenheber und der Radmuttern-
schlüssel befinden sich im hinteren Lade-
raum. Gehen Sie wie folgt vor, um den
Wagenheber und die Werkzeuge zu
entfernen:
1. Heben Sie den Gepäckraumboden imGepäckraum an.
Laderaumboden HINWEIS:
Der Gepäckraumboden kann durch direktes
Ziehen nach hinten am Gepäckraumboden
für besseren Zugang entfernt werden
2. Entfernen Sie die Teilestaufachabde-
ckung, indem Sie die Verriegelung auf
der linken Seite eindrücken und nach
oben ziehen.
Verriegelung der Teilestaufachabdeckung
WARNUNG!

Arbeiten Sie beim Radwechsel nicht an der
Fahrzeugseite, die dem fließenden Verkehr
zugewandt ist. Fahren Sie weit genug von
der Straße weg, um zu vermeiden, dass Sie
beim Aufbocken des Fahrzeugs bzw. beim
Radwechsel angefahren werden.
Es ist gefährlich, sich unter einem aufge-
bockten Fahrzeug aufzuhalten. Das Fahr-
zeug kann vom Wagenheber abrutschen
und Sie können unter dem Fahrzeug einge-
klemmt werden. Sie können sogar erdrückt
werden. Unter ein hochgebocktes Fahr-
zeug dürfen niemals Körperteile gestreckt
werden. Bringen Sie das Fahrzeug für
Arbeiten unter dem Fahrzeug zu einem
Vertragshändler, wo es auf einer Hebe-
bühne angehoben werden kann.
Lassen Sie bei einem aufgebockten Fahr-
zeug nie den Motor an bzw. lassen Sie nie
den Motor laufen.
Der Wagenheber dient nur als Werkzeug
für den Radwechsel. Er darf nicht zum
Anheben des Fahrzeugs für Wartungs-
arbeiten verwendet werden. Stellen Sie das
Fahrzeug zum Anheben immer auf festem
und ebenem Untergrund ab. Meiden Sie
vereiste oder rutschige Oberflächen.

WARNUNG! (Fortsetzung)
