2021 JEEP WRANGLER 2DOORS Betriebsanleitung (in German)

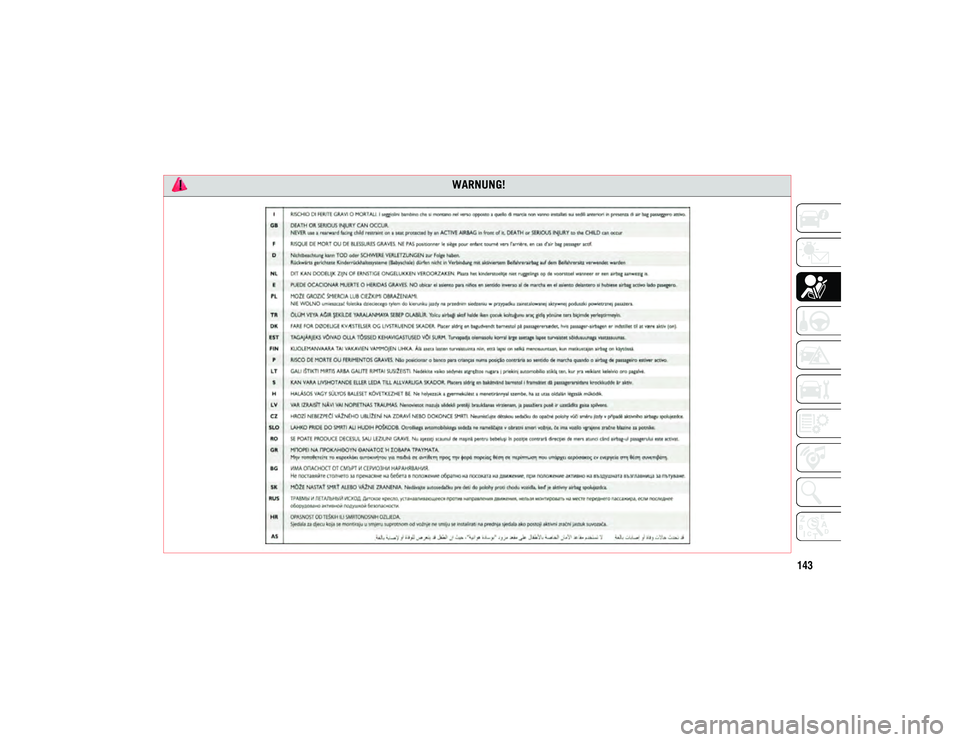

143 WARNUNG!
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 143

SICHERHEIT
144
Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-Rück-
haltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-Rückhal-
tesystem der Gruppe 2 oder Gruppe 3
verwenden sollte, um eine bessere Lage des
Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normaleSitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um über die Sitzvorderkante gebeugt
werden zu können – während das Kind
weiter Rückenkontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Nacken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich, berührt er die Schenkel des
Kindes und nicht den Bauch?
5. Kann das Kind die gesamte Fahrt über in dieser Sitzhaltung bleiben? Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet,
prüfen Sie den korrekten Verlauf des Gurts
regelmäßig und stellen Sie sicher, dass das
Gurtschloss eingerastet ist. Kinder sitzen
ungern still und der Gurt kann deshalb leicht
verrutschen. Falls der Schultergurt am
Gesicht oder Hals des Kindes anliegt, plat-
zieren Sie das Kind weiter zur Mitte des
Fahrzeugs, oder verwenden Sie ein Sitzerhö-
hungskissen, damit der Sicherheitsgurt
korrekt verläuft.
ISOFIX-Rückhaltesystem
Abb. E
Ihr Fahrzeug ist mit dem Verankerungs-
system für Kinder-Rückhaltesysteme, dem
so genannten ISOFIX, ausgestattet. Dieses
System ermöglicht den Einbau von Kinder-
sitzen, die mit ISOFIX ausgestattet sind,
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs. Das ISOFIX-System verfügt
über zwei untere Befestigungspunkte, die
sich an der Rückseite des Sitzpolsters an der
Berührungsfläche mit der Rückenlehne
befinden, und eine obere Haltebandveranke-
rung, die sich hinter dem Sitz befindet.
Ein Beispiel für ein Kinder-Rückhaltesystem
des Typs Universal ISOFIX für die
Gewichtsgruppe 1 ist in Abb. E dargestellt.
ISOFIX-Kinder-Rückhaltesysteme sind auch
für die anderen Gewichtsgruppen erhältlich.
WARNUNG!
Niemals zulassen, dass ein Kind den
Schultergurt unter einem Arm oder hinter
dem Rücken durchführt. Bei einem Unfall
bietet der Schultergurt dem Kind keinen
ausreichenden Schutz, sodass es zu
schweren oder tödlichen Verletzungen
kommen kann. Kinder müssen den Hüft-
und Schulterteil des Sicherheitsgurts
immer richtig angelegt haben.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 144

145

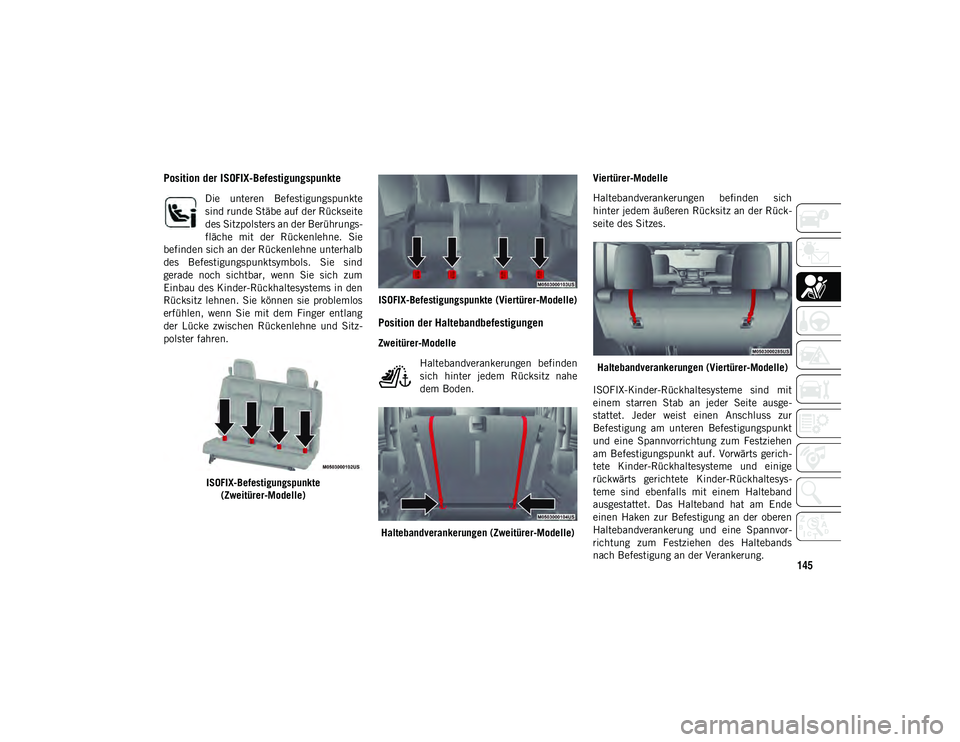

Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte
sind runde Stäbe auf der Rückseite
des Sitzpolsters an der Berührungs-
fläche mit der Rückenlehne. Sie
befinden sich an der Rückenlehne unterhalb
des Befestigungspunktsymbols. Sie sind
gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
ISOFIX-Befestigungspunkte (Zweitürer-Modelle) ISOFIX-Befestigungspunkte (Viertürer-Modelle)
Position der Haltebandbefestigungen
Zweitürer-Modelle
Haltebandverankerungen befinden
sich hinter jedem Rücksitz nahe
dem Boden.
Haltebandverankerungen (Zweitürer-Modelle) Viertürer-Modelle
Haltebandverankerungen befinden sich
hinter jedem äußeren Rücksitz an der Rück-
seite des Sitzes.
Haltebandverankerungen (Viertürer-Modelle)
ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausge-
stattet. Jeder weist einen Anschluss zur
Befestigung am unteren Befestigungspunkt
und eine Spannvorrichtung zum Festziehen
am Befestigungspunkt auf. Vorwärts gerich-
tete Kinder-Rückhaltesysteme und einige
rückwärts gerichtete Kinder-Rückhaltesys-
teme sind ebenfalls mit einem Halteband
ausgestattet. Das Halteband hat am Ende
einen Haken zur Befestigung an der oberen
Haltebandverankerung und eine Spannvor-
richtung zum Festziehen des Haltebands
nach Befestigung an der Verankerung.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 145

SICHERHEIT
146
(Fortsetzung)

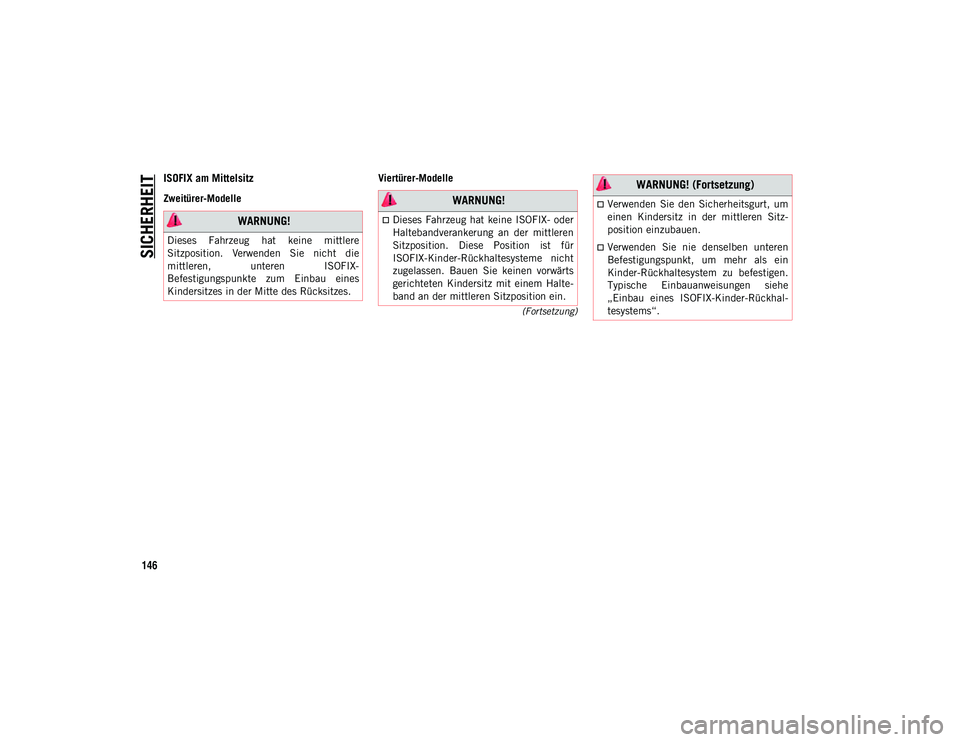

ISOFIX am Mittelsitz
Zweitürer-ModelleViertürer-Modelle
WARNUNG!
Dieses Fahrzeug hat keine mittlere
Sitzposition. Verwenden Sie nicht die
mittleren, unteren ISOFIX-
Befestigungspunkte zum Einbau eines
Kindersitzes in der Mitte des Rücksitzes.
WARNUNG!
Dieses Fahrzeug hat keine ISOFIX- oder
Haltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
Verwenden Sie den Sicherheitsgurt, um
einen Kindersitz in der mittleren Sitz-
position einzubauen.
Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-Rückhal-
tesystems“.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 146

147

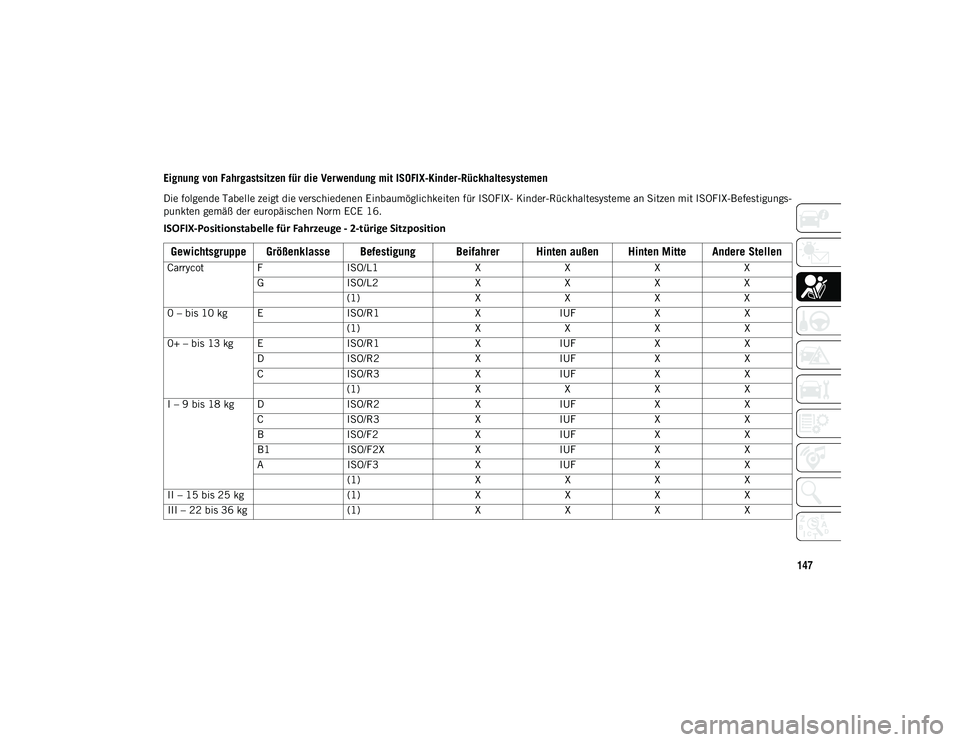

Eignung von Fahrgastsitzen für die Verwendung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen Einbaumöglichkeiten für ISOFIX- Kinder-Rückhaltesysteme an Sitzen mit ISOFIX-Befestigungs-
punkten gemäß der europäischen Norm ECE 16.
ISOFIX-Positionstabelle für Fahrzeuge - 2-türige SitzpositionGewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen Hinten Mitte Andere Stellen
Carrycot FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – bis 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ – bis 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 bis 18 kg D ISO/R2XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 bis 25 kg (1)XXXX
III – 22 bis 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 147

SICHERHEIT
148
Legende zur Tabelle oben
(1) = Für das Kinder-Rückhaltesystem (CRS), das nicht die ISO/XX-Größenklassenkennung (A bis G) trägt, für die entsprechende Gewichtsgruppe, gibt der Auto-
hersteller die fahrzeugspezifischen ISOFIX-Kinder-Rückhaltesysteme an, die für jede Position empfohlen werden.
IUF = Geeignet für vorwärtsgerichtete Universal-ISOFIX-Kinder-Rückhaltesysteme, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.IL = Geeignet für bestimmte ISOFIX-Kinder-Rückhaltesysteme (CRS) aus der beigefügten Liste. Diese ISOFIX-Kinder-Rückhaltesysteme (CRS) gehören zu
den Kategorien „Besonderes Fahrzeug“, „begrenzt“ oder „halb-universal“.
X = ISOFIX-Position, die für ISOFIX-Kinder-Rückhaltesysteme in dieser Gewichtsklasse und/oder Größenklasse nicht geeignet ist.

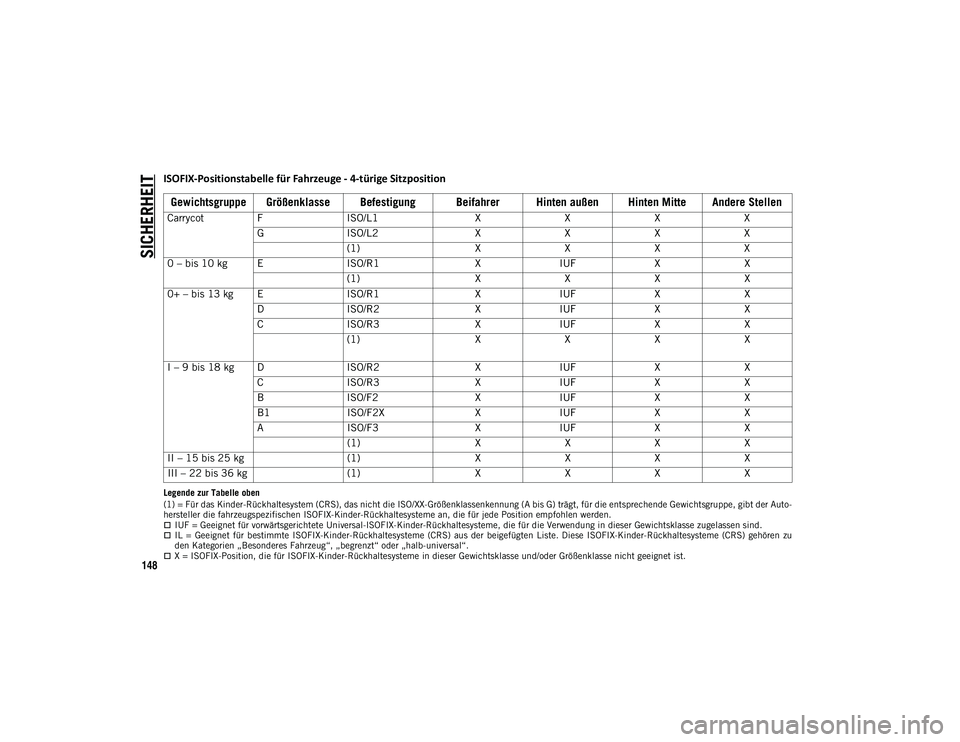

ISOFIX-Positionstabelle für Fahrzeuge - 4-türige SitzpositionGewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen Hinten Mitte Andere Stellen
Carrycot FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – bis 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ – bis 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXX
X
I – 9 bis 18 kg D ISO/R2XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 bis 25 kg (1)XXXX
III – 22 bis 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 148

149
Beachten Sie immer die Hinweise des Herstel-
lers des Kinder-Rückhaltesystems zum Einbau
des Kinder-Rückhaltesystems. Nicht alle
Kinder-Rückhaltesysteme werden auf die hier
beschriebene Art eingebaut. Bei Verwendung
eines Universal-ISOFIX-Kinder-Rückhaltesys -
tems können nur zugelassene Kinder-Rückhal -
tesystemen mit der Kennzeichnung ECE R44
(Version R44/03 oder höher) „Universal
ISOFIX“ verwendet werden.
Einbau eines
ISOFIX-Kinder-Rückhaltesystems
1. Lockern Sie die Spannvorrichtungen an den unteren Verbindungselementen und
am Halteband des Kindersitzes, damit
die Haken oder Verbindungselemente
leichter an den Befestigungspunkten im
Fahrzeug montiert werden können.
2. Setzen Sie den Kindersitz zwischen die unteren Befestigungspunkte für die
jeweilige Sitzposition. Bei einigen Sitzen
in der zweiten Reihe müssen Sie den Sitz
vielleicht zurücklehnen und/oder die
Kopfstütze anheben (falls verstellbar),
um eine bessere Passform zu erhalten.
Wenn der Rücksitz im Fahrzeug nach
vorn und hinten bewegt werden kann,
können Sie ihn ganz nach hinten schieben, um Platz für den Kindersitz zu
schaffen. Sie können auch den Vorder-
sitz nach vorn schieben, um mehr Platz
für den Kindersitz zu schaffen.
3. Befestigen Sie die Verbindungselemente des Kinder-Rückhaltesystems an den
unteren Befestigungspunkten in der
ausgewählten Sitzposition.
4. Wenn das Kinder-Rückhaltesystem ein Halteband hat, verbinden Sie es mit der
oberen Haltebandverankerung. Eine
Anleitung zur Befestigung einer Halte-
bandverankerung finden Sie im
Abschnitt „Einbau von Kinder-Rückhal-
tesystemen mithilfe der oberen Halte-
bandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während Sie das Kinder-Rückhalte-
system nach hinten und nach unten in
den Sitz drücken. Straffen Sie die Halte-
bänder gemäß den Anweisungen des
Herstellers des Kinder-Rückhaltesys-
tems.
6. Prüfen Sie, dass das Kinder-Rückhalte- system straff eingebaut ist, indem Sie
am Kindersitz auf dem Gurtweg vor- und zurückziehen. Er darf sich nicht mehr als
25 mm in beliebiger Richtung bewegen.
WARNUNG!
Ein falsch an den ISOFIX-Verankerungen
montiertes Kinder-Rückhaltesystem
kann seine Schutzfunktion nicht
erfüllen. Das Kind kann dadurch schwer
verletzt oder getötet werden. Beachten
Sie beim Einbau des Kleinkind- oder
Kinder-Rückhaltesystems genau die
Hinweise des Herstellers.
Verankerungen für das Kinder-Rückhal-
tesystem sind so ausgelegt, dass sie nur
den Lasten standhalten, die von richtig
eingebauten Kinder-Rückhaltesystemen
auferlegt werden. Unter keinen
Umständen dürfen sie für Sicherheits-
gurte für Erwachsene verwendet werden,
als Kabelbäume oder zum Befestigen
anderer Teile oder Geräte am Fahrzeug.
Bauen Sie das Kinder-Rückhaltesystem
bei stehendem Fahrzeug ein. Das
ISOFIX-Kinder-Rückhaltesystem ist
ordnungsgemäß an den Halterungen
befestigt, wenn ein Klicken zu hören ist.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 149

SICHERHEIT
150

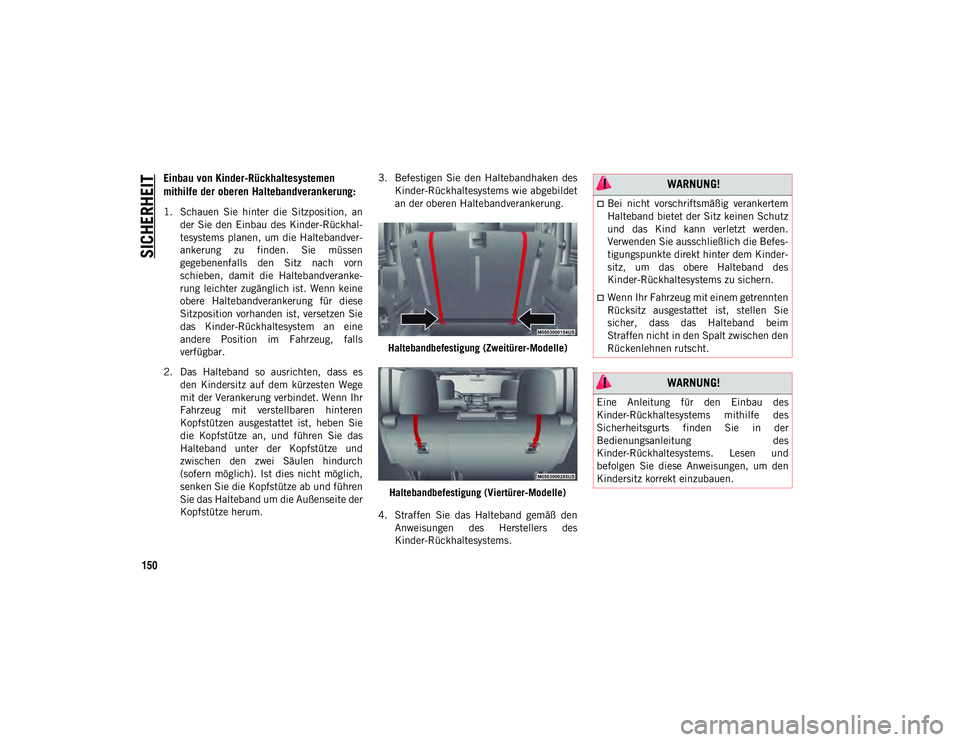

Einbau von Kinder-Rückhaltesystemen
mithilfe der oberen Haltebandverankerung:
1. Schauen Sie hinter die Sitzposition, ander Sie den Einbau des Kinder-Rückhal-
tesystems planen, um die Haltebandver-
ankerung zu finden. Sie müssen
gegebenenfalls den Sitz nach vorn
schieben, damit die Haltebandveranke-
rung leichter zugänglich ist. Wenn keine
obere Haltebandverankerung für diese
Sitzposition vorhanden ist, versetzen Sie
das Kinder-Rückhaltesystem an eine
andere Position im Fahrzeug, falls
verfügbar.
2. Das Halteband so ausrichten, dass es den Kindersitz auf dem kürzesten Wege
mit der Verankerung verbindet. Wenn Ihr
Fahrzeug mit verstellbaren hinteren
Kopfstützen ausgestattet ist, heben Sie
die Kopfstütze an, und führen Sie das
Halteband unter der Kopfstütze und
zwischen den zwei Säulen hindurch
(sofern möglich). Ist dies nicht möglich,
senken Sie die Kopfstütze ab und führen
Sie das Halteband um die Außenseite der
Kopfstütze herum. 3. Befestigen Sie den Haltebandhaken des
Kinder-Rückhaltesystems wie abgebildet
an der oberen Haltebandverankerung.
Haltebandbefestigung (Zweitürer-Modelle) Haltebandbefestigung (Viertürer-Modelle)
4. Straffen Sie das Halteband gemäß den Anweisungen des Herstellers des
Kinder-Rückhaltesystems.
WARNUNG!
Bei nicht vorschriftsmäßig verankertem
Halteband bietet der Sitz keinen Schutz
und das Kind kann verletzt werden.
Verwenden Sie ausschließlich die Befes-
tigungspunkte direkt hinter dem Kinder-
sitz, um das obere Halteband des
Kinder-Rückhaltesystems zu sichern.
Wenn Ihr Fahrzeug mit einem getrennten
Rücksitz ausgestattet ist, stellen Sie
sicher, dass das Halteband beim
Straffen nicht in den Spalt zwischen den
Rückenlehnen rutscht.
WARNUNG!
Eine Anleitung für den Einbau des
Kinder-Rückhaltesystems mithilfe des
Sicherheitsgurts finden Sie in der
Bedienungsanleitung des
Kinder-Rückhaltesystems. Lesen und
befolgen Sie diese Anweisungen, um den
Kindersitz korrekt einzubauen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 150
