2021 JEEP GRAND CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

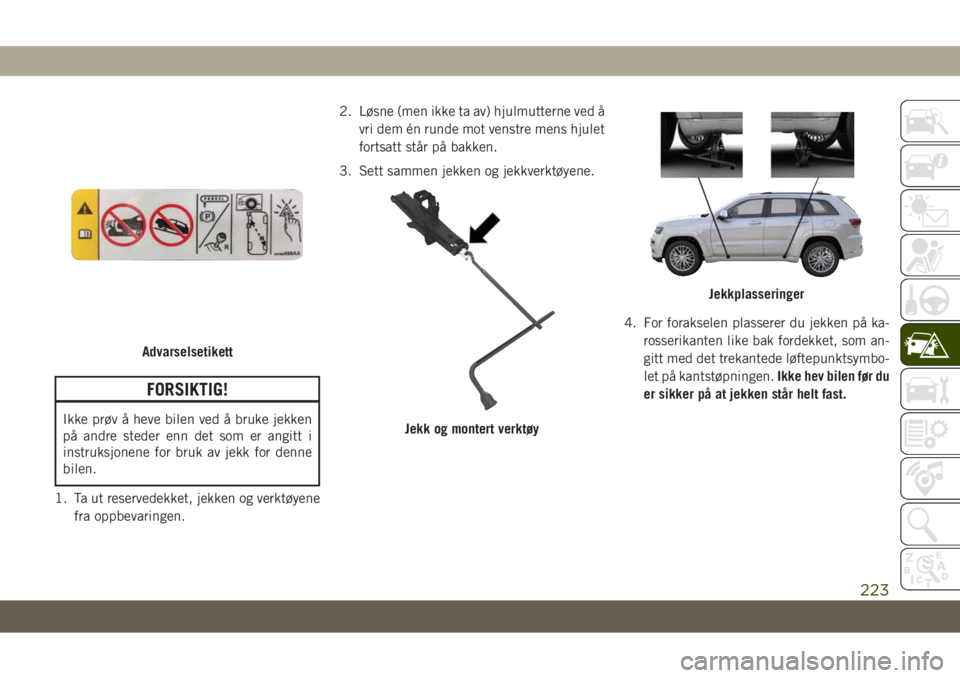

FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
1. Ta ut reservedekket, jekken og verktøyene
fra oppbevaringen.2. Løsne (men ikke ta av) hjulmutterne ved å
vri dem én runde mot venstre mens hjulet
fortsatt står på bakken.
3. Sett sammen jekken og jekkverktøyene.
4. For forakselen plasserer du jekken på ka-
rosserikanten like bak fordekket, som an-
gitt med det trekantede løftepunktsymbo-
let på kantstøpningen.Ikke hev bilen før du
er sikker på at jekken står helt fast.
Advarselsetikett
Jekk og montert verktøy
Jekkplasseringer
223

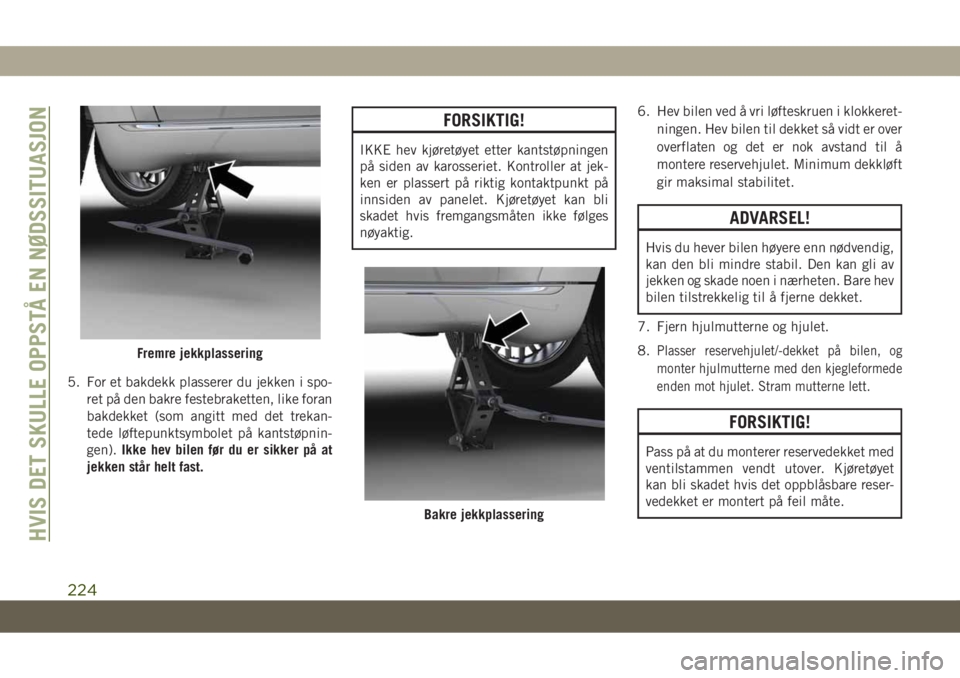

5. For et bakdekk plasserer du jekken i spo-
ret på den bakre festebraketten, like foran
bakdekket (som angitt med det trekan-
tede løftepunktsymbolet på kantstøpnin-
gen).Ikke hev bilen før du er sikker på at
jekken står helt fast.
FORSIKTIG!
IKKE hev kjøretøyet etter kantstøpningen
på siden av karosseriet. Kontroller at jek-
ken er plassert på riktig kontaktpunkt på
innsiden av panelet. Kjøretøyet kan bli
skadet hvis fremgangsmåten ikke følges
nøyaktig.6. Hev bilen ved å vri løfteskruen i klokkeret-
ningen. Hev bilen til dekket så vidt er over
overflaten og det er nok avstand til å
montere reservehjulet. Minimum dekkløft
gir maksimal stabilitet.
ADVARSEL!
Hvis du hever bilen høyere enn nødvendig,
kan den bli mindre stabil. Den kan gli av
jekken og skade noen i nærheten. Bare hev
bilen tilstrekkelig til å fjerne dekket.
7. Fjern hjulmutterne og hjulet.
8.
Plasser reservehjulet/-dekket på bilen, og
monter hjulmutterne med den kjegleformede
enden mot hjulet. Stram mutterne lett.
FORSIKTIG!
Pass på at du monterer reservedekket med
ventilstammen vendt utover. Kjøretøyet
kan bli skadet hvis det oppblåsbare reser-
vedekket er montert på feil måte.
Fremre jekkplassering
Bakre jekkplassering
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
224

ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulmut-
terne helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.

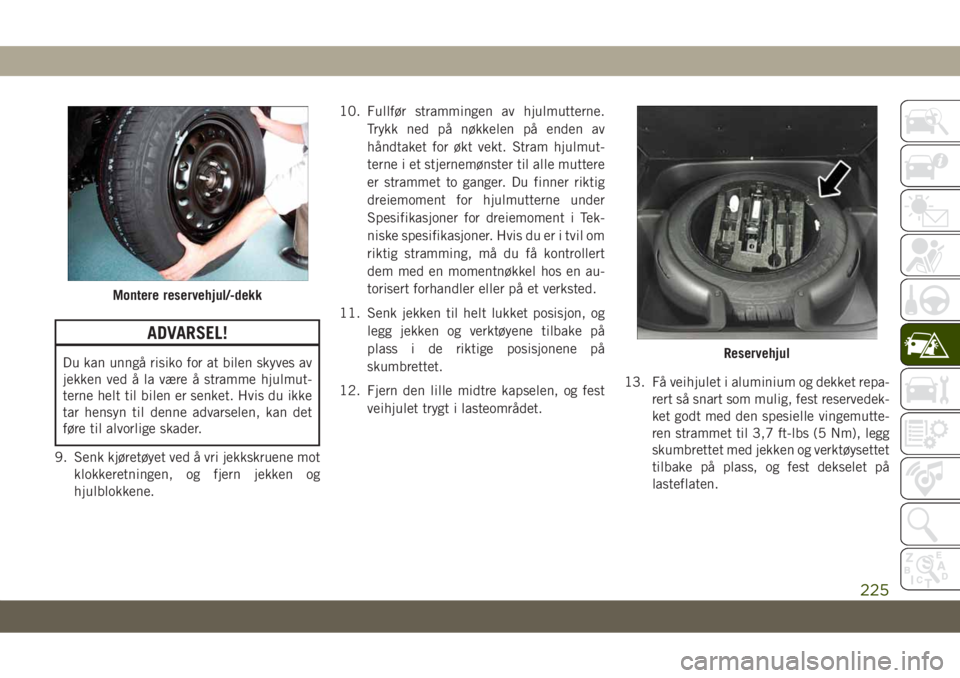

9. Senk kjøretøyet ved å vri jekkskruene mot
klokkeretningen, og fjern jekken og
hjulblokkene.10. Fullfør strammingen av hjulmutterne.
Trykk ned på nøkkelen på enden av
håndtaket for økt vekt. Stram hjulmut-
terne i et stjernemønster til alle muttere
er strammet to ganger. Du finner riktig
dreiemoment for hjulmutterne under
Spesifikasjoner for dreiemoment i Tek-
niske spesifikasjoner. Hvis du er i tvil om
riktig stramming, må du få kontrollert
dem med en momentnøkkel hos en au-
torisert forhandler eller på et verksted.
11. Senk jekken til helt lukket posisjon, og
legg jekken og verktøyene tilbake på
plass i de riktige posisjonene på
skumbrettet.
12. Fjern den lille midtre kapselen, og fest
veihjulet trygt i lasteområdet.13. Få veihjulet i aluminium og dekket repa-
rert så snart som mulig, fest reservedek-
ket godt med den spesielle vingemutte-
ren strammet til 3,7 ft-lbs (5 Nm), legg
skumbrettet med jekken og verktøysettet
tilbake på plass, og fest dekselet på
lasteflaten.
Montere reservehjul/-dekk
Reservehjul
225

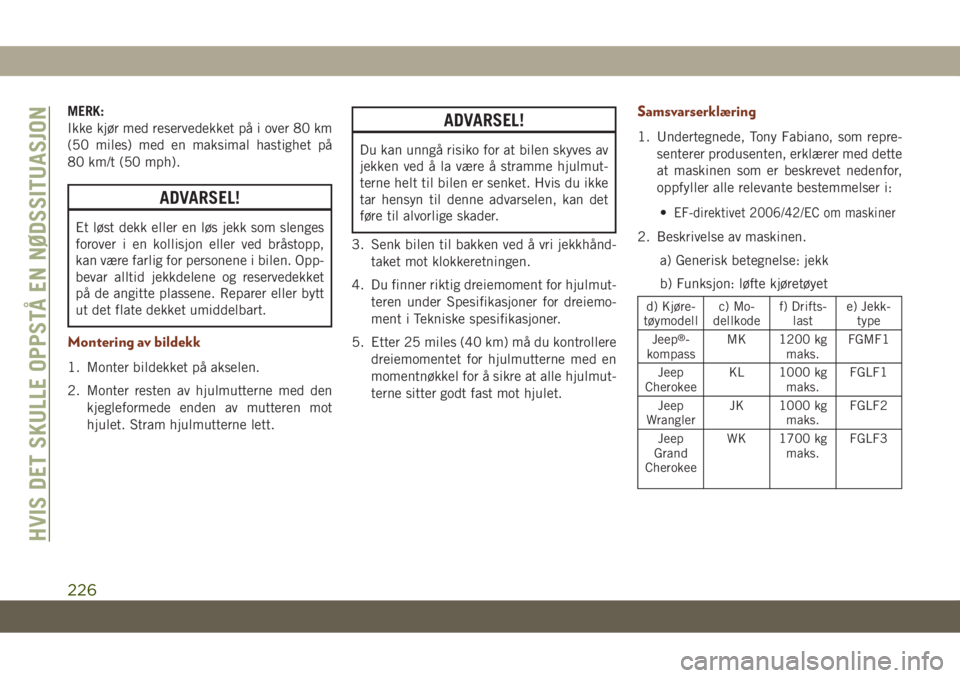

MERK:
Ikke kjør med reservedekket på i over 80 km
(50 miles) med en maksimal hastighet på
80 km/t (50 mph).
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Montering av bildekk
1. Monter bildekket på akselen.
2. Monter resten av hjulmutterne med den
kjegleformede enden av mutteren mot
hjulet. Stram hjulmutterne lett.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulmut-
terne helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.
3. Senk bilen til bakken ved å vri jekkhånd-
taket mot klokkeretningen.
4. Du finner riktig dreiemoment for hjulmut-
teren under Spesifikasjoner for dreiemo-
ment i Tekniske spesifikasjoner.
5. Etter 25 miles (40 km) må du kontrollere
dreiemomentet for hjulmutterne med en
momentnøkkel for å sikre at alle hjulmut-
terne sitter godt fast mot hjulet.
Samsvarserklæring
1. Undertegnede, Tony Fabiano, som repre-
senterer produsenten, erklærer med dette
at maskinen som er beskrevet nedenfor,
oppfyller alle relevante bestemmelser i:
•
EF-direktivet 2006/42/EC om maskiner
2. Beskrivelse av maskinen.
a) Generisk betegnelse: jekk
b) Funksjon: løfte kjøretøyet
d) Kjøre-
tøymodellc) Mo-
dellkodef) Drifts-
laste) Jekk-
type
Jeep
®-
kompassMK 1200 kg
maks.FGMF1
Jeep
CherokeeKL 1000 kg
maks.FGLF1
Jeep
WranglerJK 1000 kg
maks.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
maks.FGLF3
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
226

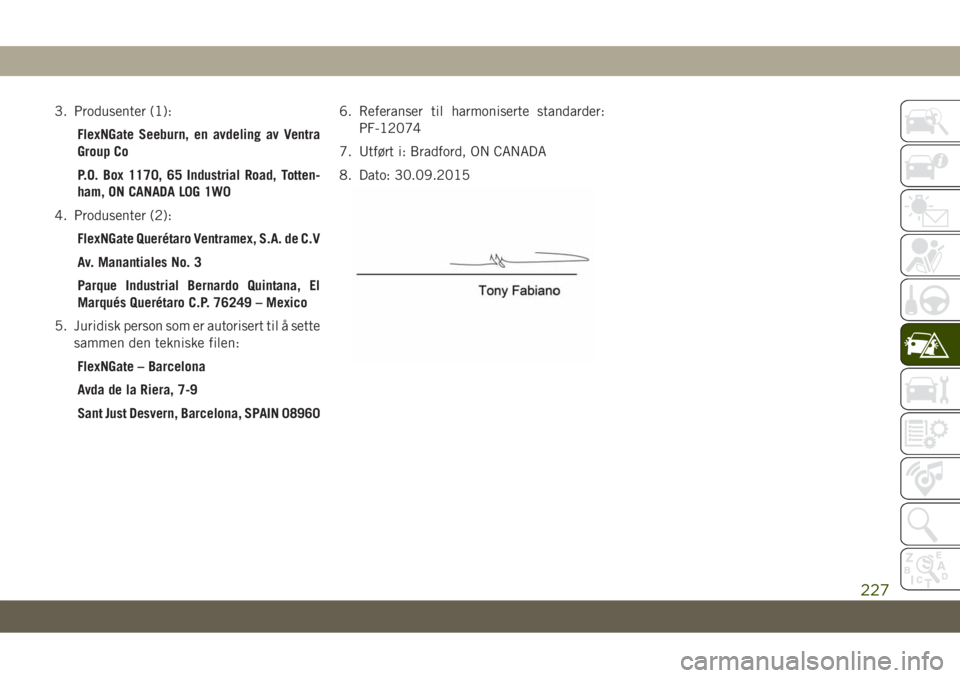

3. Produsenter (1):
FlexNGate Seeburn, en avdeling av Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Produsenter (2):
FlexNGate Querétaro Ventramex, S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
5. Juridisk person som er autorisert til å sette
sammen den tekniske filen:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN 089606. Referanser til harmoniserte standarder:
PF-12074
7. Utført i: Bradford, ON CANADA
8. Dato: 30.09.2015
227

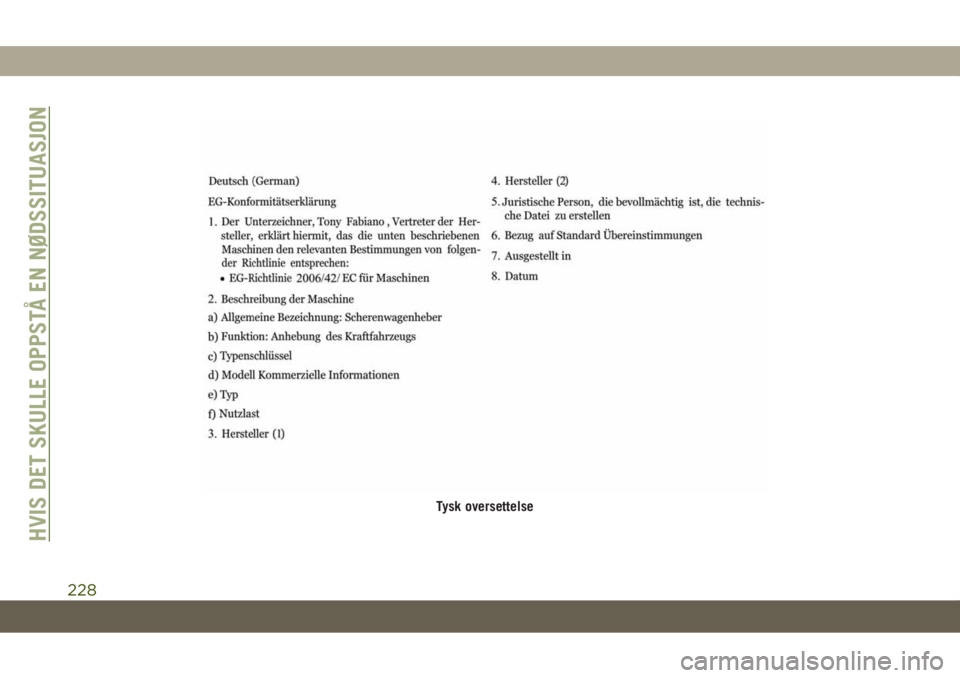

Tysk oversettelse
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
228

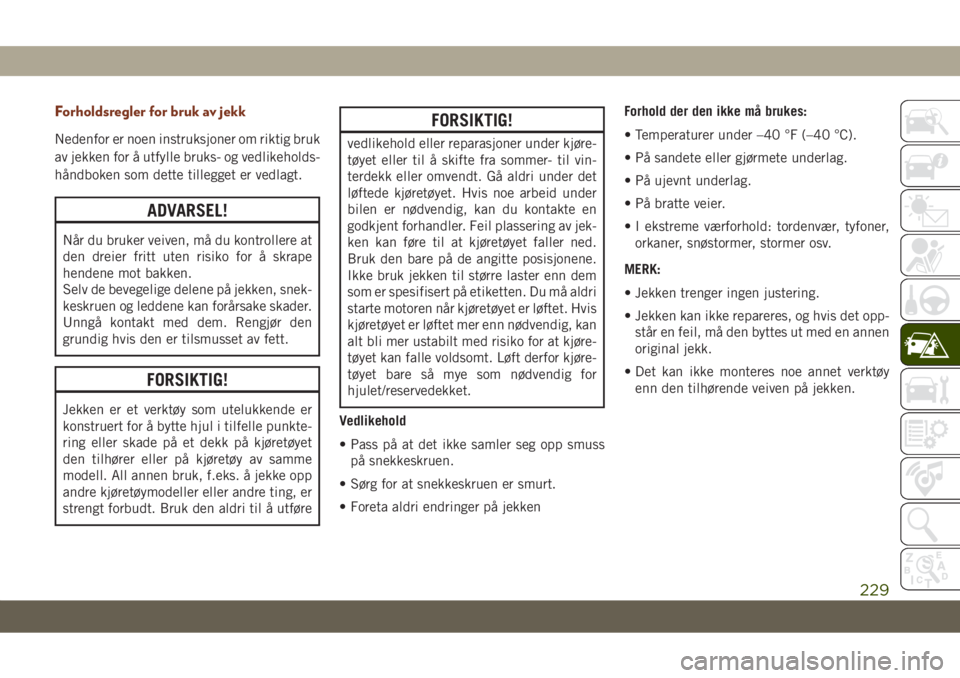

Forholdsregler for bruk av jekk
Nedenfor er noen instruksjoner om riktig bruk
av jekken for å utfylle bruks- og vedlikeholds-
håndboken som dette tillegget er vedlagt.
ADVARSEL!
Når du bruker veiven, må du kontrollere at
den dreier fritt uten risiko for å skrape
hendene mot bakken.
Selv de bevegelige delene på jekken, snek-
keskruen og leddene kan forårsake skader.
Unngå kontakt med dem. Rengjør den
grundig hvis den er tilsmusset av fett.
FORSIKTIG!
Jekken er et verktøy som utelukkende er
konstruert for å bytte hjul i tilfelle punkte-
ring eller skade på et dekk på kjøretøyet
den tilhører eller på kjøretøy av samme
modell. All annen bruk, f.eks. å jekke opp
andre kjøretøymodeller eller andre ting, er
strengt forbudt. Bruk den aldri til å utføre
FORSIKTIG!
vedlikehold eller reparasjoner under kjøre-
tøyet eller til å skifte fra sommer- til vin-
terdekk eller omvendt. Gå aldri under det
løftede kjøretøyet. Hvis noe arbeid under
bilen er nødvendig, kan du kontakte en
godkjent forhandler. Feil plassering av jek-
ken kan føre til at kjøretøyet faller ned.
Bruk den bare på de angitte posisjonene.
Ikke bruk jekken til større laster enn dem
som er spesifisert på etiketten. Du må aldri
starte motoren når kjøretøyet er løftet. Hvis
kjøretøyet er løftet mer enn nødvendig, kan
alt bli mer ustabilt med risiko for at kjøre-
tøyet kan falle voldsomt. Løft derfor kjøre-
tøyet bare så mye som nødvendig for
hjulet/reservedekket.
Vedlikehold
• Pass på at det ikke samler seg opp smuss
på snekkeskruen.
• Sørg for at snekkeskruen er smurt.
• Foreta aldri endringer på jekkenForhold der den ikke må brukes:
• Temperaturer under –40 °F (–40 °C).
• På sandete eller gjørmete underlag.
• På ujevnt underlag.
• På bratte veier.
• I ekstreme værforhold: tordenvær, tyfoner,
orkaner, snøstormer, stormer osv.
MERK:
• Jekken trenger ingen justering.
• Jekken kan ikke repareres, og hvis det opp-
står en feil, må den byttes ut med en annen
original jekk.
• Det kan ikke monteres noe annet verktøy
enn den tilhørende veiven på jekken.
229

BRUK AV STARTKABLER
Hvis batteriet i bilen er utladet, kan du starte
det ved hjelp av startkabler og et batteri i en
annen bil eller ved å bruke en bærbar batte-
riforsterkerpakke. Det er farlig å bruke start-
kabler på feil måte, så pass på at du følger
fremgangsmåtene i denne delen nøye.
ADVARSEL!
Ikke prøv å starte med startkabler hvis
batteriet er frosset. Det kan revne eller
eksplodere og føre til personskader.
FORSIKTIG!
Ikke bruk en bærbar batteriforsterker-
pakke eller andre forsterkerkilder som har
en systemspenning over 12 volt, da dette
kan skade batteriet, startmotoren, dyna-
moen eller det elektriske systemet.
MERK:
Når du bruker en bærbar batteriforsterker-
pakke, må du følge produsentens instruksjo-
ner for bruk og forholdsregler.
Klargjøring for bruk av startkabel
Batteriet i kjøretøyet befinner seg under pas-
sasjersetet foran. Under panseret finnes ek-
sterne kontakter som kan brukes under start-
hjelp med startkabler.
ADVARSEL!
• Pass på at du unngår kjøleviften på ra-
diatoren når du løfter panseret. Den kan
starte når som helst når tenningsnøkke-
len står i ON (På). Du kan bli skadet av
de bevegelige viftebladene.
• Ta av deg alle metallsmykker som ringer,
klokker og armbånd som kan føre til
utilsiktet elektrisk kontakt. Du kan bli
alvorlig skadet.
• Batterier inneholder svovelsyre som kan
brenne huden eller øynene samt gene-
rere hydrogengass, som er brennbar og
eksplosiv. Hold åpen ild eller gnister
unna batteriet.
MERK:
Kontroller at de frakoblede kabelendene ikke
berører hverandre, eller ett av kjøretøyene, før
de er riktig tilkoblet for start med startkabler.
1. Koble inn parkeringsbremsen, sett den
automatiske girkassen i PARK (Parkering)
og vri tenningsnøkkelen til OFF (Av).
2. Slå av varmeapparatet, radioen og alt
unødvendig elektrisk ekstrautstyr.
Plasseringer for starthjelp
(+) – ekstern positiv pol
(–) – ekstern negativ pol
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
230
