2021 CITROEN C4 stop start

92
Condução
O seletor de velocidades desloca-se
automaticamente para o modo P quando
o motor é desligado ou se a porta do
condutor for aberta.
Se a porta do condutor estiver aberta
enquanto as condições necessárias para
a paragem não forem satisfeitas, um sinal
sonoro é emitido, acompanhado pela
apresentação de uma mensagem de aviso.
No que respeita aos procedimentos para
ligar a ignição e para arranque de
emergência/desativação de emergência
utilizando o sistema Acesso e arranque
mãos-livres, consulte a secção Ligar/
desligar o motor com Acesso e arranque
mãos-livres .
Travão de estacionamento manual
Desengrenamento


► Encoste o telecomando ao leitor e segure-o
nessa posição.
►

Com uma caixa de velocidades manual
,
coloque a alavanca de velocidades em ponto
morto e depois carregue a fundo no pedal da
embraiagem.
►

Com uma caixa de velocidades
automática ou um seletor de velocidades,
selecione o modo


P
e, em seguida, liberte o
pedal do travão.
►

Pressione o botão “ ST

ART/STOP”.
O arranque do motor é efetuado.
Paragem de emergência

Se a chave eletrónica não for detetada ou já
não estiver na zona de reconhecimento, é
apresentada uma mensagem no quadro de
bordo quando fechar uma porta ou quando
tentar desligar o motor.
►

Para confirmar o pedido para desligar
o motor

, pressione o botão “ START/STOP”
durante cerca de 5 segundos.
Em caso de anomalia no funcionamento da
chave eletrónica, contacte o concessionário
CITROËN ou uma oficina autorizada.
Paragem de emergência
Apenas em caso de emergência, o motor
pode ser desligado sem condições específicas
(mesmo com o veículo em movimento).
►

Pressione o botão " ST

ART/STOP" durante
cerca de 5
segundos.
Neste caso, a coluna de direção bloqueia logo
que o veículo para.
Ligar/desligar o motor
elétrico
Arranque
O seletor de velocidades deve estar no modo P.
► Se tem um telecomando remoto, pressione o
pedal do travão e rode a chave para a posição
3
(Iniciar).
►

Se utilizar

Acesso e arranque mãos-livres,
carregue no pedal do travão e pressione o botão
“

START/STOP” durante uns instantes.
►

Mantenha o pé no pedal do travão até a
luz indicadora READY

acender-se e um sinal
sonoro ser emitido, indicando que o veículo está
pronto para conduzir.
►

Com o pé no travão, selecione o modo

D
ou
R.
►

Liberte o pedal do travão e depois acelere.
Durante o arranque, o quadro de bordo
acende-se e o cursor do indicador de
potência desloca-se para a posição de “ponto
morto”.

A coluna de direção é desbloqueada
automaticamente (pode ouvir um som e sentir
que o volante se deslocou).
Desativação
► Se tem um telecomando remoto, rode a
chave por completo para a posição 1 (Stop)
.
►

Se utilizar
Acesso e arranque mãos-livres,
pressione o botão “ START/STOP”.
Antes de sair do veículo, verifique se:
–

O seletor de velocidades está no modo P

.
–

A
luz indicadora READY apaga-se.

94
Condução
► Selecione o modo D, B ou R.
► Liberte o pedal do travão e carregue no pedal
do acelerador.
Com uma caixa de velocidades
automática ou o seletor de velocidades,
se o travão não se desengrenar
automaticamente, verifique se as portas
dianteiras estão fechadas corretamente.
Com o veículo imobilizado e o motor em
funcionamento, não carregue
desnecessariamente no pedal do acelerador.
Risco de desengate do travão de
estacionamento.
Travagem automática
Com o veículo parado, o travão de
estacionamento aplica-se automaticamente
ao desligar o motor.
Não é aplicado automaticamente se o
motor bloquear ou entrar no modo STOP
de Stop & Start.
No modo automático, o travão de
estacionamento pode ser engrenado
manualmente ou libertado em qualquer altura
com o comando.
A luz indicadora começa a piscar como resposta
a um pedido manual para aplicar ou libertar o
travão.
Em caso de falha de bateria, o travão de
estacionamento elétrico deixa de
funcionar.
Por motivos de segurança, numa caixa
de velocidades manual, se o travão de
estacionamento não estiver engrenado,
imobilize o veículo engrenando uma
velocidade.
Por motivos de segurança numa caixa
de velocidades automática ou seletor de
velocidades, se o travão de estacionamento
não estiver engrenado, imobilize o veículo
instalando o calço fornecido contra uma das
rodas.
Contacte um concessionário CITROËN ou
um Reparador Autorizado.


Antes de sair do veículo, verifique se o travão de estacionamento se encontra
engrenado: as luzes indicadoras no quadro
de bordo e no manípulo devem estar acesas
de forma fixa.
Se o travão de estacionamento não estiver
engrenado, é emitido um sinal sonoro e é
apresentada uma mensagem ao abrir a porta
do condutor.
Não deixe uma criança sozinha no
interior do veículo, pois poderá
desengrenar o travão de estacionamento.
Quando o veículo está estacionado:
numa inclinação acentuada, com
carga elevada ou durante o reboque
Com uma caixa de velocidades manual, vire
as rodas para o pavimento e engrene uma
velocidade.
Com uma caixa de velocidades automática
ou um seletor de velocidades, vire as rodas
para o pavimento e selecione o modo

P
.
Em situação de reboque, o veículo está
homologado para poder estacionar em
inclinações de até 12 %.
Funcionamento manual
Desengrenagem manual
Ignição ligada ou motor em funcionamento:
► Pressione o pedal do travão.
►

Mantendo a pressão no pedal do travão,
empurre brevemente o manípulo.
Se o pedal do travão não for
pressionado, o travão de estacionamento
não é libertado e é apresentada uma
mensagem.
Engrenagem manual
Veículo parado:
► Pressione brevemente o manípulo.
A
luz indicadora do manípulo fica intermitente
para confirmar o pedido da aplicação.
Funcionamento automático
Desbloqueio da travagem automática
Assegure-se previamente de que o motor está a
funcionar e que a porta do condutor se encontra
fechada.
O travão de estacionamento elétrico
desengata-se automaticamente quando o
veículo é colocado em movimento.
Com uma caixa de velocidades manual
►

Carregue a fundo no pedal da embraiagem e
engate a primeira ou a marcha-atrás.
►


Pressione o pedal do acelerador e liberte o
pedal da embraiagem.
Com uma caixa de velocidades automática
►


Pressionar o pedal do travão.
►


Selecione o modo D

, M ou R.
►

Liberte o pedal do travão e carregue no pedal
do acelerador

.
Com um seletor de velocidades
►

Pressionar o pedal do travão.

95
Condução
6► Selecione o modo D , B ou R.
► Liberte o pedal do travão e carregue no pedal
do acelerador
.
Com uma caixa de velocidades
automática ou o seletor de velocidades,
se o travão não se desengrenar
automaticamente, verifique se as portas
dianteiras estão fechadas corretamente.
Com o veículo imobilizado e o motor em
funcionamento, não carregue
desnecessariamente no pedal do acelerador.
Risco de desengate do travão de
estacionamento.
Travagem automática
Com o veículo parado, o travão de
estacionamento aplica-se automaticamente
ao desligar o motor.
Não é aplicado automaticamente se o
motor bloquear ou entrar no modo STOP
de Stop & Start.
No modo automático, o travão de
estacionamento pode ser engrenado
manualmente ou libertado em qualquer altura
com o comando.
Casos específicos
Imobilizar o veículo com o motor em
funcionamento
Para imobilizar o veículo com o motor em
funcionamento, puxe brevemente o manípulo.
Estacionamento do veículo com
travão desengrenado
Em condições muito frias (gelo), não é
recomendável aplicar o travão de
estacionamento.
Para imobilizar o veículo, engrene uma
velocidade ou coloque os calços numa das
rodas.
Com uma caixa de velocidades
automática ou um seletor de
velocidades, o modo P é selecionado
automaticamente quando a ignição é
desligada. As rodas são bloqueadas.
Para obter mais informações sobre
o Rotação livre, consulte a secção
correspondente.
Com uma caixa de velocidades
automática ou seletor de velocidades,
enquanto o modo N é selecionado, a abertura
da porta do condutor aciona um sinal sonoro.
Para quando a porta do condutor é fechada
novamente.
Desativação do
funcionamento automático
Em determinadas situações, por exemplo,
quando está muito frio ou durante o reboque
(por exemplo, caravana, desempanagem),
pode ser necessário desativar o funcionamento
automático do sistema.
►

Ligue o motor
.
►

Utilize o manípulo para aplicar o travão de
estacionamento, caso tenha sido libertado.
►


T
ire o pé completamente do pedal do travão.
►

Mantenha o manípulo pressionado na
direção de libertação entre 10 e 15 segundos,
no máximo.
►


Liberte o comando.
►


Carregue no pedal do travão e mantenha-o
nessa posição.
►


Puxe o manípulo no sentido de
engrenamento durante 2 segundos.
Esta luz indicadora no quadro de bordo
acende-se para confirmar a desativação
das funções automáticas.
►

Liberte o manípulo e o pedal do travão.
A

partir deste ponto, apenas as funções
manuais, com o manípulo, permitem a aplicação
e a libertação do travão de estacionamento.
►

Repita este procedimento para reativar o
funcionamento automático (confirmado pela luz
indicadora apagada no quadro de bordo).

102
Condução
– O veículo não excedeu os 10 km/h desde o
último arranque do motor (com a chave ou o
botão START/STOP).
– Necessário para manter uma temperatura
confortável no habitáculo.
– Desembaciamento ativo.
Nestes casos, esta luz indicadora
acende-se de forma intermitente durante
alguns segundos e, em seguida, apaga-se.
Após o novo arranque do motor, o modo STOP só está disponível se o veículo
atingir uma velocidade de 8 km/h.
Em manobras de estacionamento, o
modo STOP fica indisponível durante
alguns segundos após desengrenar a
marcha-atrás ou rodar o volante.
Reiniciar o motor (modo START)
O motor é reiniciado automaticamente assim
que o condutor indica que pretende colocá-lo em
movimento:
Com uma caixa de velocidades manual: com
o pedal da embraiagem carregado ao fundo.
Com uma caixa de velocidades automática:
– Com o seletor no modo D ou M: com o de
travagem libertado.
– Com o seletor no modo N e o pedal do travão
libertado: com o seletor no modo D ou M.
inclinações acentuadas, carga) e o estilo de
condução (por exemplo, procura de energia,
aceleração, travagem).
O sistema não propõe, em caso algum:
–

o engrenamento da primeira velocidade;
–


o engate da marcha-atrás.
Stop & Start
A função Stop & Start coloca o motor temporariamente em espera – modo STOP –
quando o veículo está parado (por exemplo,
sinais vermelhos, engarrafamentos). O motor
é reiniciado automaticamente - modo START”
- assim que o condutor indicar que pretende
colocá-lo em movimento.
Concebido essencialmente para utilização
urbana, a função visa reduzir o consumo de
combustível, as emissões de gases de escape e
o nível de ruído com o veículo parado.
A função não afeta as funcionalidades do
veículo, especialmente a travagem.
Desativação/reativação
A função é ativada por predefinição ao ligar a
ignição.
As definições são alteradas através do menu do ecrã tátil Driving/Veículo.
Uma mensagem no quadro de bordo confirma a
mudança de estado.
Quando a função é desativada, se o
motor estava em modo de espera, ocorre
imediatamente o novo arranque.
Luzes indicadoras associadas
Função ativada.
Função desativada ou anomalia de
funcionamento.
Abertura do capô
Antes de qualquer intervenção sob o
capô, desative o sistema Stop & Start para
evitar riscos de ferimentos causados pelo
novo arranque automático do motor.
Condução com piso inundado
Antes de conduzir numa zona inundada,
é fortemente recomendado que desative o
sistema Stop & Start.
Para mais informações sobre os Conselhos
de condução , nomeadamente sobre piso
inundado, consulte a secção correspondente.
Funcionamento
Condições principais de funcionamento
– A porta do condutor deve estar fechada.
– O cinto de segurança do condutor deve estar
colocado. –

O nível de carga da bateria deve ser
suficiente.
–

A
temperatura do líquido de refrigeração do
motor deve situar-se dentro da gama nominal de
funcionamento.
–
A
temperatura exterior deve ser entre 0 °C e
35 °C.
Colocar o motor no modo de espera
(modo STOP)
O motor entra automaticamente no modo
de espera assim que o condutor indica que
pretende parar:
–

Com uma caixa de velocidades manual
:
com a alavanca de velocidades em ponto morto
e o pedal da embraiagem libertado.
–

Com uma caixa de velocidades automática
:
com o seletor de velocidades no modo D ou M,
o pedal de travagem pressionado até o veículo
parar ou quando o seletor de velocidades estiver
no modo N, com o veículo parado.
Contador de tempo
O contador de tempo adiciona o tempo gasto no
modo de espera durante a viagem. É reposto a
zeros sempre que a ignição é ligada.
Casos especiais:
O motor não entra no modo de vigilância
se não forem cumpridas as condições de
funcionamento e nas seguintes situações:
–

Inclinação acentuada (ascendente ou
descendente).

103
Condução
6– O veículo não excedeu os 10 km/h desde o
último arranque do motor (com a chave ou o
botão
START/STOP).
–

Necessário para manter uma temperatura
confortável no habitáculo.
–


Desembaciamento ativo.
Nestes casos, esta luz indicadora
acende-se de forma intermitente durante
alguns segundos e, em seguida, apaga-se.
Após o novo arranque do motor, o modo STOP só está disponível se o veículo
atingir uma velocidade de 8 km/h.
Em manobras de estacionamento, o
modo STOP fica indisponível durante
alguns segundos após desengrenar a
marcha-atrás ou rodar o volante.
Reiniciar o motor (modo START)
O motor é reiniciado automaticamente assim
que o condutor indica que pretende colocá-lo em
movimento:
Com uma caixa de velocidades manual: com
o pedal da embraiagem carregado ao fundo.
Com uma caixa de velocidades automática:
–

Com o seletor no modo D

ou M: com o de
travagem libertado.
–

Com o seletor no modo N

e o pedal do travão
libertado: com o seletor no modo D ou M.–

Com o seletor no modo
P
e o pedal do travão
pressionado: com o seletor no modo R, N, D ou
M.
–
Com a marcha-atrás engrenada.
Casos especiais
O motor é reiniciado automaticamente se as
condições de funcionamento forem cumpridas
de novo e nas seguintes situações:
–

Com uma caixa de velocidades manual: a
velocidade do veículo ultrapassa 4 km/h.
–


Com uma caixa de velocidades automática
no modo

N, a velocidade do veículo superior a
1 km/h.
Nestes casos, esta luz indicadora
acende-se de forma intermitente durante
alguns segundos e, em seguida, apaga-se.
Anomalias
Em caso de falha no sistema, esta luz
avisadora pisca durante uns instantes no
quadro de bordo e depois acende-se de forma
permanente, acompanhada pela apresentação
de uma mensagem.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
O veículo bloqueia no modo PARAR
Se ocorrer uma anomalia, todas as luzes
avisadoras do quadro de bordo acendem-se.
►

Desligue a ignição e depois ligue de novo o
motor com a chave ou o botão “ ST

ART/STOP”.
Bateria de 12 V
O sistema Stop & Start necessita
de uma bateria de 12 V de tecnologia e
características específicas.
Qualquer intervenção deve ser realizada
exclusivamente por um concessionário
CITROËN ou um Reparador Autorizado.
Deteção de pressão baixa
dos pneus
Este sistema alerta o condutor quando um ou
mais pneus sofrem uma redução de pressão.
O alerta soa quando o veículo está em
movimento, não quando está parado.
Este sistema compara as informações
fornecidas pelos sensores de velocidade das
rodas com os valores de referência que
devem ser reinicializados após cada reajuste
da pressão dos pneus ou da substituição de
uma roda.
Tem em conta os últimos valores armazenados
durante o pedido de reinicialização. Por
conseguinte, é essencial que a pressão dos
pneus esteja correta durante a operação. Esta
operação é da responsabilidade do condutor.
A deteção da pressão baixa dos pneus não pode, em caso algum, substituir a
vigilância do condutor.
Este sistema não dispensa a verificação
regular da pressão de enchimento dos

11 4
Condução
Informações apresentadas
no quadro de bordo.


5.Indicação da seleção do modo do regulador
de velocidade
6. Indicação do regulador de velocidade
(verde)/pausa (cinzento)
7. Valor da velocidade de referência
8. Utilização da velocidade sugerida pelo
Reconhecimento e recomendação do limite
de velocidade
Colocação em
funcionamento/pausa
► Pressione o botão 1 para selecionar o modo
de regulador de velocidade; a função é colocada
em pausa (cinzento).
– Numa zona urbana com o risco de os
peões atravessarem a estrada.
–

Em tráfego intenso (exceto nas versões
com a função Stop & Go).
–


Em estradas sinuosas ou inclinadas.
–


Em estradas escorregadias ou inundadas.
–


Em condições atmosféricas adversas.
–


Condução num circuito de velocidade.
–


Condução num dinamómetro.
–


Utilização de correntes para a neve,
coberturas antideslize ou pneus cardados.
Regulador de velocidade
Para obter mais informações, consulte
as Recomendações gerais no que
respeita ao uso de auxílio à condução e
manobra e o Regulador de velocidade
- recomendações especiais .
Este sistema mantém automaticamente a
velocidade do veículo no valor
programado pelo condutor (velocidade de
referência), sem utilizar o pedal do acelerador.
O acionamento do regulador de velocidade é
manual.
Necessita de uma velocidade mínima do veículo
de 40 km/h.
Com uma caixa de velocidades manual, deve
ser engrenada, pelo menos, a terceira ou uma
velocidade mais elevada.
Com uma caixa de velocidades automática,
é necessário engrenar o modo D , a segunda
velocidade ou outra velocidade no modo

M
.
Com um seletor de velocidades, é necessário
engrenar o modo

D
ou B.
O regulador de velocidade permanece
ativo após uma mudança de velocidade,
independentemente do tipo de caixa de
velocidades nos motores equipados com a
função Stop & Start.
O corte da ignição anula qualquer
velocidade de referência.
Comandos no volante



1. Seleção do regulador de velocidade 2.
Ligar/colocar em pausa o regulador de
velocidade na velocidade de referência
guardada anteriormente
3. Aumentar/diminuir a velocidade de referência
(se o regulador de velocidade estiver ativado)
Ativação do regulador de velocidade em
curso (se o regulador de velocidade estiver
desativado)
4. Ativação do regulador de velocidade em
curso
Utilização da velocidade sugerida pelo
Reconhecimento e recomendação do limite
de velocidade
Para obter mais informações sobre a função
Reconhecimento e recomendação do
limite de velocidade , consulte a secção
correspondente.

145
Informações práticas

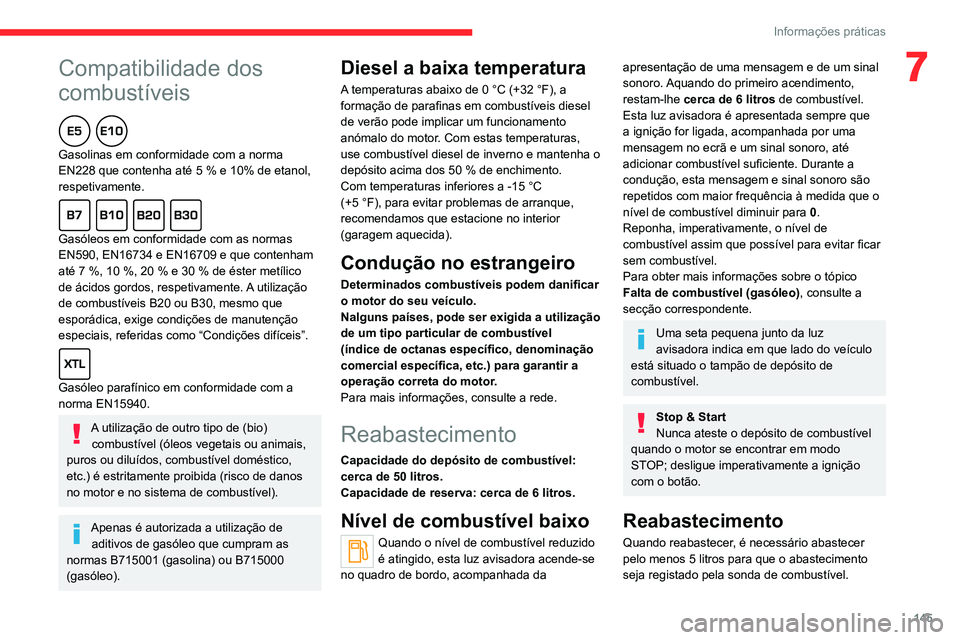

7Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Gasóleos em conformidade com as normas
EN590, EN16734 e EN16709 e que contenham
até 7 %, 10 %, 20 % e 30 % de éster metílico
de ácidos gordos, respetivamente. A utilização
de combustíveis B20 ou B30, mesmo que
esporádica, exige condições de manutenção
especiais, referidas como “Condições difíceis”.

Gasóleo parafínico em conformidade com a
norma EN15940.
A utilização de outro tipo de (bio)combustível (óleos vegetais ou animais,
puros ou diluídos, combustível doméstico,
etc.) é estritamente proibida (risco de danos
no motor e no sistema de combustível).
Apenas é autorizada a utilização de aditivos de gasóleo que cumpram as
normas B715001 (gasolina) ou B715000
(gasóleo).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a
formação de parafinas em combustíveis diesel
de verão pode implicar um funcionamento
anómalo do motor
. Com estas temperaturas,
use combustível diesel de inverno e mantenha o
depósito acima dos 50
% de enchimento.
Com temperaturas inferiores a -15
°C
(+5
°F), para evitar problemas de arranque,
recomendamos que estacione no interior
(garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar
o motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível
(índice de octanas específico, denominação
comercial específica, etc.) para garantir a
operação correta do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível:
cerca de 50 litros.
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
Quando o nível de combustível reduzido
é atingido, esta luz avisadora acende-se
no quadro de bordo, acompanhada da
apresentação de uma mensagem e de um sinal
sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6 litros de combustível.
Esta luz avisadora é apresentada sempre que
a ignição for ligada, acompanhada por uma
mensagem no ecrã e um sinal sonoro, até
adicionar combustível suficiente. Durante a
condução, esta mensagem e sinal sonoro são
repetidos com maior frequência à medida que o
nível de combustível diminuir para 0.
Reponha, imperativamente, o nível de
combustível assim que possível para evitar ficar
sem combustível.
Para obter mais informações sobre o tópico
Falta de combustível (gasóleo) , consulte a
secção correspondente.
Uma seta pequena junto da luz
avisadora indica em que lado do veículo
está situado o tampão de depósito de
combustível.
Stop & Start
Nunca ateste o depósito de combustível
quando o motor se encontrar em modo
STOP; desligue imperativamente a ignição
com o botão.
Reabastecimento
Quando reabastecer, é necessário abastecer
pelo menos 5 litros para que o abastecimento
seja registado pela sonda de combustível.

162
Informações práticas
As funções desativadas são reativadas
automaticamente assim que as condições o
permitirem.
Capô
Stop & Start
Antes de qualquer intervenção sob o
capô, desligue a ignição para evitar riscos
de ferimentos associados a uma mudança
automática para o modo START.
Motor elétrico
Tenha cuidado com objetos ou roupa que
possam ficar presas na lâminas da ventoinha
ou em determinados componentes móveis:
risco de estrangulamento e ferimentos
graves!
Antes de efetuar qualquer trabalho debaixo
do capô, deve desligar a ignição, verificar se
a luz indicadora READY está apagada no
quadro de bordo e desligar o bocal de carga,
caso esteja ligado.
A localização da alavanca interior de abertura do capô impede a abertura do
capô com a porta dianteira esquerda fechada.
Com o motor quente, deve manusear a
patilha de segurança exterior e a vareta
do capô com cuidado (risco de queimaduras),
utilizando a área protegida.
Com o capô aberto, tenha atenção para não
danificar a patilha de segurança.
Em caso de vento forte, não abra o capô.
Arrefecimento do motor parado
O grupo ventilador do motor pode
começar a funcionar depois de desligar o
motor.
Tenha cuidado com objetos ou roupa que
podem prender na hélice do ventilador!
Abertura
► Abra a porta dianteira esquerda.



► Puxe para si a alavanca interior , situada na
parte inferior do quadro da porta.


► Levante a patilha de segurança exterior e
levante o capô.
►

Desencaixe a vareta do respetivo suporte e
fixe-a no entalhe para manter o capô aberto.
Fecho
► Segure no capô e puxe para fora a vareta do
suporte.
►

Prenda a vareta no respetivo suporte.
►


Baixe o capô e deixe-o cair para trancar
quando estiver quase em baixo.
►


Puxe o capô para confirmar que está
trancado corretamente.
Devido à existência de equipamentos
elétricos sob o capot, recomenda-se
vivamente limitar a exposição à água (chuva,
lavagem, etc.).
Compartimento do motor
O motor apresentado aqui serve apenas para
fins ilustrativos.
A localização dos seguintes elementos pode
variar:
– Filtro de ar.
– Vareta do óleo do motor.
– Tampa de enchimento do óleo do motor.
Motor a gasolina

Motor a diesel

1. Depósito do líquido do lava-vidros
2. Reservatório do líquido de refrigeração do
motor
3. Depósito do líquido dos travões
