C'est ici que vous allez apprendre à mieux connaître votre nouvelle
voiture.
La notice que vous lisez vous explique de manière simple et
directe sa composition et son fonctionnement.
Nous vous conseillons par conséquent de la consulter en vous
installant confortablement à bord de sorte à pouvoir vérifier en
direct les explications.
CONNAISSANCE DU VÉHICULE
PLANCHE DE BORD..............................8
LES CLÉS....................................9
DISPOSITIF DE DÉMARRAGE.......................11
SYSTÈME ALFA ROMEO CODE......................11
ALARME....................................12
PORTES....................................13
SIÈGES.....................................14
APPUIE-TÊTE.................................16
VOLANT....................................16
RÉTROVISEURS...............................17
FEUX EXTÉRIEURS.............................18
ÉCLAIRAGE D'HABITACLE . . .......................21
ESSUIE-GLACE AVANT/ARRIÈRE . . ..................22
CLIMATISATION...............................24
LÈVE-VITRES ÉLECTRIQUES.......................29
TOIT OUVRANT ÉLECTRIQUE . . .....................30
CAPOT MOTEUR...............................32
COFFRE À BAGAGES ............................33
PHARES....................................34
SYSTÈME « Alfa DNA » (Système de contrôle dynamique
véhicule)....................................35
DYNAMIC SUSPENSION (système d'amortisseurs actifs)......36
VERSION AVEC INSTALLATION LPG...................36
Page 10 of 220
PLANCHE DE BORD
1. Diffuseur aux vitres latérales – 2. Diffuseur réglable et orientable – 3. Levier de commande des feux extérieurs – 4. Combiné de
bord – 5. Levier de commande d'essuie-glace avant/essuie-glace arrière/Trajet Computer – 6.Uconnect™(suivant version) – 7.
Diffuseurs réglables et orientables – 8. Feux de détresse, bouton de verrouillage/déverrouillage des portes – 9. Airbag frontal
passager – 10. Boîte à gants – 11. Commandes de chauffage/ventilation/climatisation – 12. Levier de vitesses – 13. Système « Alfa
DNA » – 14. Dispositif de démarrage – 15. Airbag frontal genoux côté conducteur (suivant version) –16. Airbag frontal conducteur –
17. Levier Cruise Control (suivant version) – 18. Trappe d'accès à la centrale des fusibles –19. Platine commandes diverses.
1A0J0330C
8
CONNAISSANCE DU VÉHICULE
Page 11 of 220

LES CLÉS
CLÉ MÉCANIQUE
Fonctionnement
La pièce métallique 1 fig. 2 actionne :
le dispositif de démarrage ;
la serrure des portes.
CLÉ AVEC TÉLÉCOMMANDE(suivant modèle)
1)
Fonctionnement
La pièce métallique 1 fig. 3 actionne le
dispositif de démarrage et la serrure des
portes.
Appuyer sur le bouton 2 pour
ouvrir/fermer la pièce métallique.Déverrouillage des portes et du coffre à
bagages: brève pression sur le bouton
pour déverrouiller les portes et le
coffre à bagages. Cela provoque
l’éclairage temporisé des plafonniers
intérieurs et le double signal lumineux
des clignotants (uniquement pour
certaines versions).
Verrouillage des portes et du coffre à
bagages: brève pression sur le bouton
pour verrouiller les portes et le coffre
à bagages. Cela provoque l’extinction des
plafonniers intérieurs et un seul signal
lumineux des clignotants (uniquement
pour certaines versions).
Ouverture du coffre à bagages: appuyer
sur le bouton
pour l'ouverture à
distance du coffre à bagages. L’ouverture
du coffre à bagages est accompagnée
d'un double signal lumineux des
clignotants.
COMMANDE DE TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu'à
8 télécommandes. Si une nouvelle
télécommande s'avérait nécessaire,
s'adresser au Réseau Après-vente Alfa
Romeo, présenter la CODE Card (suivant
version), une pièce d'identité et le titre de
propriété de la voiture.
REMPLACEMENT DE LA PILE DE LA CLÉ
AVEC TÉLÉCOMMANDE
1)
Procédureappuyer sur le bouton 1 fig. 4 et placer
la pièce métallique 2 en position
d'ouverture ; tourner la vis 4 sur
à
l'aide d'un tournevis à pointe fine ;
extraire le logement batterie 5 et
remplacer la pile 3 en respectant les
polarités ; remonter le logement 5 dans la
clé et le bloquer en tournant la vis 4 sur
.
2A0K0545C
3A0J0072C
9
Page 12 of 220

DISPOSITIF SAFE LOCK(suivant modèle)
Il s'agit d'un dispositif de sécurité qui
interdit le fonctionnement des poignées
internes de la voiture et du bouton de
verrouillage / déverrouillage des portes.
Il est conseillé d'enclencher ce dispositif
à chaque stationnement de la voiture.
Activation du dispositif
Le dispositif s’active automatiquement
sur toutes les portes lorsque l’on appuie
deux fois sur le bouton
de la clé.
L'activation du dispositif est signalée par
3 clignotements des clignotants et par le
clignotement de la LED du bouton
.Le
dispositif ne s'active pas si une ou
plusieurs portes sont mal fermées.Désactivation du dispositif
Le dispositif se désactive
automatiquement :
en tournant la pièce de la clé dans la
porte côté conducteur en position
d'ouverture ;
en appuyant sur le boutonde la clé ;
en tournant la clé de contact sur MAR.
ATTENTION Lorsque l'on active le
dispositif Safe Lock, l'ouverture des
portes n'est plus possible depuis
l'intérieur de la voiture. Par conséquent,
avant de quitter la voiture, il convient de
vérifier qu'il n'y ait plus personne à bord.
Si la batterie de la clé avec
télécommande est épuisée, le dispositif
ne peut être désactivé qu'en actionnant
la pièce métallique de la clé sur le loquet
des portes.
ATTENTION
1)Appuyer sur le bouton 2 uniquement
lorsque la clé n'est pas proche du corps, et
notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les piles usées peuvent être nocives pour
l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients expressivement
prévus, comme le prescrivent les normes en
vigueur ou bien elles peuvent être remises au
Réseau Après-vente Alfa Romeo, qui se
chargera de l'élimination.
4A0J0073C
10
CONNAISSANCE DU VÉHICULE
Page 13 of 220

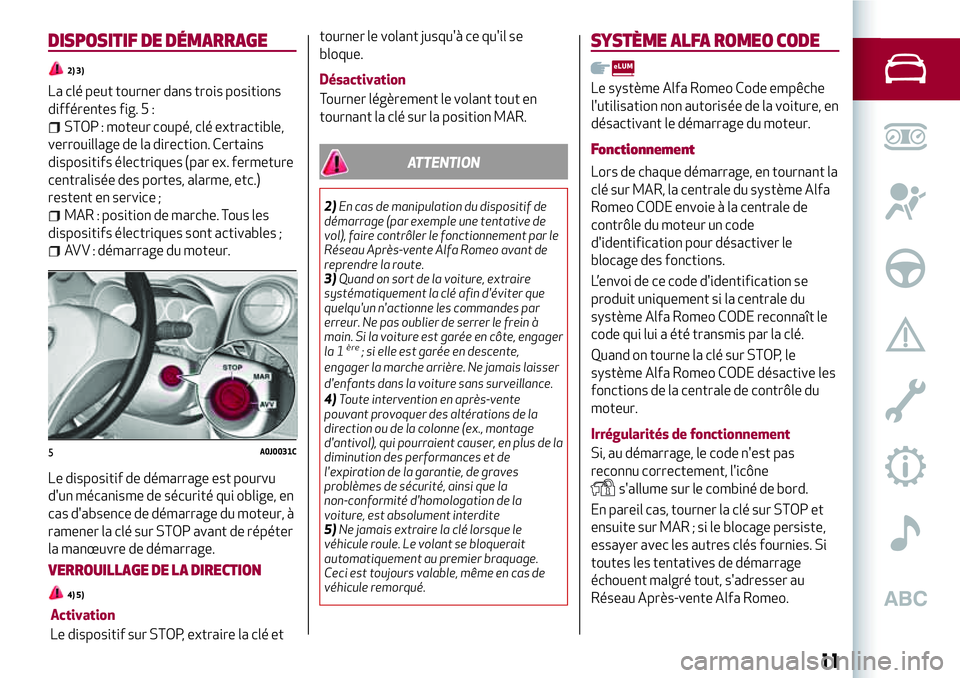

DISPOSITIF DE DÉMARRAGE
2) 3)
La clé peut tourner dans trois positions
différentes fig. 5 :
STOP : moteur coupé, clé extractible,
verrouillage de la direction. Certains
dispositifs électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent en service ;
MAR : position de marche. Tous les
dispositifs électriques sont activables ;
AVV : démarrage du moteur.
Le dispositif de démarrage est pourvu
d'un mécanisme de sécurité qui oblige, en
cas d'absence de démarrage du moteur, à
ramener la clé sur STOP avant de répéter
la manœuvre de démarrage.
VERROUILLAGE DE LA DIRECTION
4) 5)
Activation
Le dispositif sur STOP, extraire la clé ettourner le volant jusqu'à ce qu'il se
bloque.
Désactivation
Tourner légèrement le volant tout en
tournant la clé sur la position MAR.
ATTENTION
2)En cas de manipulation du dispositif de
démarrage (par exemple une tentative de
vol), faire contrôler le fonctionnement par le
Réseau Après-vente Alfa Romeo avant de
reprendre la route.
3)Quand on sort de la voiture, extraire
systématiquement la clé afin d'éviter que
quelqu'un n'actionne les commandes par
erreur. Ne pas oublier de serrer le frein à
main. Si la voiture est garée en côte, engager
la 1
ère; si elle est garée en descente,
engager la marche arrière. Ne jamais laisser
d'enfants dans la voiture sans surveillance.
4)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (ex., montage
d'antivol), qui pourraient causer, en plus de la
diminution des performances et de
l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite
5)Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage.
Ceci est toujours valable, même en cas de
véhicule remorqué.
SYSTÈME ALFA ROMEO CODE
Le système Alfa Romeo Code empêche
l'utilisation non autorisée de la voiture, en
désactivant le démarrage du moteur.
Fonctionnement
Lors de chaque démarrage, en tournant la
clé sur MAR, la centrale du système Alfa
Romeo CODE envoie à la centrale de
contrôle du moteur un code
d'identification pour désactiver le
blocage des fonctions.
L’envoi de ce code d'identification se
produit uniquement si la centrale du
système Alfa Romeo CODE reconnaît le
code qui lui a été transmis par la clé.
Quand on tourne la clé sur STOP, le
système Alfa Romeo CODE désactive les
fonctions de la centrale de contrôle du
moteur.
Irrégularités de fonctionnement
Si, au démarrage, le code n'est pas
reconnu correctement, l'icône
s'allume sur le combiné de bord.
En pareil cas, tourner la clé sur STOP et
ensuite sur MAR ; si le blocage persiste,
essayer avec les autres clés fournies. Si
toutes les tentatives de démarrage
échouent malgré tout, s'adresser au
Réseau Après-vente Alfa Romeo.
5A0J0031C
11
Page 14 of 220

Allumage du témoin quand le véhicule
roule
Si l'icôneest affichée à l'écran,
cela signifie que le système est en train
d'effectuer un autodiagnostic (par
exemple, à cause d'une perte de tension).
Si l'icônereste affichée,
s'adresser au Réseau Après-vente Alfa
Romeo.
ATTENTION
1)Les chocs violents peuvent endommager
les éléments électroniques contenus dans la
clé. Afin de garantir le parfait
fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
ALARME
(suivant modèle)
DÉCLENCHEMENT DE L’ALARME
Le déclenchement de l’alarme actionne
l'avertisseur sonore et les indicateurs de
direction.
AVERTISSEMENT L’alarme est certifiée
conforme aux normes des différents
pays de commercialisation de la voiture
par le Constructeur.
ACTIVATION DE L'ALARME
Une fois les portes et les coffres fermés,
la clé de contact tournée sur STOP ou
bien extraite, diriger la clé de la
télécommande en direction du véhicule,
appuyer, puis relâcher le bouton
.
À l'exception de quelques marchés, le
système émet un signal sonore et un
signal visuel et active le verrouillage des
portes.
ACTIVATION AUTOMATIQUE DE
L'ALARME
(suivant modèle)
Si l'alarme n'a pas été activée par la
télécommande, 30 secondes après avoir
tourné la clé de contact sur STOP et
après avoir ouvert/fermé l'une des
portes ou le coffre à bagages, l'alarme
s'active automatiquement.Cette condition est mise en évidence par
l'éclairage intermittent de la LED sur la
touche de désactivation de l'alarme sur le
plafonnier et par les indications
d'activation décrites auparavant.
Pour désactiver l'alarme, appuyer sur le
bouton
de la télécommande.
L'activation automatique se produit
également lorsque les portes sont
fermées en tournant la pièce métallique
de la clé dans le barillet de la porte côté
conducteur. Lorsque le système s'active
automatiquement, les portes ne sont pas
verrouillées.
DÉSACTIVATION DE L'ALARME
Appuyer sur le bouton. Les actions
suivantes sont alors effectuées (à
l'exception de quelques marchés) :
deux clignotements brefs des
clignotants ;
deux signaux sonores brefs ;
déverrouillage des portes.
ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
12
CONNAISSANCE DU VÉHICULE
Page 15 of 220

PORTES
VERROUILLAGE / DÉVERROUILLAGE
CENTRALISÉ DES PORTES
Verrouillage des portes de l'extérieur
Avec les portes fermées, appuyer sur le
bouton
de la clé, ou introduire et
tourner la pièce métallique (située à
l'intérieur de la clé) dans la serrure de la
porte côté conducteur.
Le verrouillage des portes est activé :
avec toutes les portes fermées ;
avec toutes les portes fermées et le
coffre à bagages ouvert ;
Déverrouillage des portes de l'extérieur
Appuyer sur le bouton
de la clé, ou
introduire et tourner la pièce métallique
(située à l'intérieur de la clé) dans la
serrure de la porte côté conducteur.
Verrouillage/déverrouillage des portes
de l'intérieur
Appuyer sur le bouton 1 fig. 6 sur la
planche de bord. Le bouton est doté d'une
DEL qui indique l'état des portes
(verrouillées ou déverrouillées) de la
voiture.DEL allumée: portes
verrouillées.DEL éteinte: portes
déverrouillées.En cas de coupure d'alimentation
électrique (par ex. fusible grillé, batterie
débranchée, etc.), il est néanmoins
possible d'actionner manuellement le
verrouillage des portes.
ATTENTION Avec verrouillage centralisé
activé, si l'on tire le levier intérieur
d'ouverture d'une des portes, on
provoque le déverrouillage de la porte
(s'il s'agit de la porte côté passager, la
DEL du bouton 1 reste allumée).
DISPOSITIF D'URGENCE DE
VERROUILLAGE DE LA PORTE AVANT
CÔTÉ PASSAGER
La porte avant côté passager est équipée
d'un dispositif permettant de la
verrouiller en l'absence de courant. Pour
la fermer, enfiler la pièce métallique de la
clé de contact dans le logement 1 fig. 7 et
la déplacer vers le haut.Initialisation du mécanisme
d'ouverture/fermeture des portes
Si la batterie a été déconnectée ou si un
fusible s'est grillé, il est nécessaire,
ensuite, d'initialiser le mécanisme
d'ouverture/fermeture des portes en
procédant comme suit :
fermer toutes les portes ;
appuyer sur le boutonde la clé ou
sur le bouton
situé sur la planche de
bord ;
appuyer sur le boutonde la clé ou
sur le bouton
situé sur la planche de
bord.
6A0J0030C7A0J0309C
13
Page 16 of 220

SIÈGES
SIÈGES AVANT
6) 7) 8)
Réglage refroidissement
Soulever le levier 1 fig. 8 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.Réglage en hauteur
(suivant modèle)
Pousser le levier 2 vers le haut ou vers le
bas jusqu'à obtenir la hauteur souhaitée.
ATTENTION Effectuer le réglage en
restant assis sur le siège conducteur.
Réglage de l'inclinaison du dossier
Tourner le pommeau 3 jusqu'à atteindre
la position souhaitée.
Réglage lombaire
(suivant modèle)
Tourner le pommeau 4 jusqu'à atteindre
la position souhaitée.
Rabattement des sièges
(suivant modèle)
Pour accéder aux sièges arrière, tirer vers
le haut la poignée5:ledossier est ainsi
renversé et le siège peut coulisser
librement vers l'avant si on pousse sur
son dossier. En rabattant le dossier en
arrière, le siège revient à sa position de
départ.
Chauffage des sièges
(suivant modèle)
Quand la clé est sur MAR, appuyer sur le
bouton fig. 9 (un pour chaque siège) pour
activer/désactiver la fonction.
L’activation est signalée par l’éclairage de
la LED située sur le bouton.
SIÈGES AV À CONFORMATION
SPORTIVE
(si l'option est prévue)
Réglage refroidissement
Soulever le levier 1 fig. 10 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.
Réglage de l'inclinaison du dossier
Tourner le pommeau 2 jusqu'à atteindre
la position souhaitée
Basculement du dossier
Pour accéder aux sièges arrière tirer vers
le haut la poignée 3 (positionnée derrière
le dossier). Relâcher ensuite le levier et,
en poussant sur le dossier, faire coulisser
le siège vers l'avant.
8A0J0078C
9A0J0301C
14
CONNAISSANCE DU VÉHICULE
