2020 YAMAHA YZF-R1M Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
7-9
7
DAU18713
Stroomlijn- en framepanelen ver-
wijderen en aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU88440
Stroomlijnpanelen A en B (voor YZF-R1)
Verwijderen van een stroomlijnpaneel1. Verwijder het paneel. (Zie pagina
7-11.)
2. Verwijder de drukclips en haal dan het stroomlijnpaneel los.
1. Stroomlijnpaneel A
2. Paneel C
1
2
1. Stroomlijnpaneel B
2. Paneel D
1. Paneel A
2. Paneel B
1
2 2
1
2
1. Stroomlijnpaneel A
2. Drukclip
3. Paneel C
3
2
2
1
UB3LD0D0.book Page 9 Monday, August 5, 2019 11:49 AM

Periodiek on derhou d en afstelling
7-10
7
Aanbrengen van een stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
drukclips aan.
2. Monteer het paneel.
Stroomlijnpanelen A en B (voor YZF-
R1M)
Verwijderen van een stroomlijnpaneel1. Verwijder het paneel. (Zie pagina 7-11.)
2. Verwijder de bout, de flensbus en de drukclips en haal dan het stroomlijn-
paneel los.
1. Stroomlijnpaneel A
1. Stroomlijnpaneel B
2. Drukclip
3. Paneel D
2
2
3 3
1
1. Stroomlijnpaneel B
1
1. Stroomlijnpaneel A
2. Drukclip
3. Bout en flensbus
4. Paneel C
1. Stroomlijnpaneel A
3
4
1
2
2
1
UB3LD0D0.book Page 10 Monday, August 5, 2019 11:49 AM

Periodiek on derhoud en afstelling
7-11
7
Aanbrengen van een stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
flensbus, de bout en de drukclips aan. 2. Monteer het paneel.
DAU66984
Panelen A en B
Verwijderen van een paneelVerwijder de drukclip en de bout en trek
dan het paneel los.
Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de drukclip en de bout
aan.
Panelen C en D
Verwijderen van een paneelVerwijder de bouten en onderlegringen en
trek dan het paneel los.
1. Stroomlijnpaneel B
2. Drukclip
3. Bout en flensbus
4. Paneel D
1. Stroomlijnpaneel B
1
2
2
3
4
1
1. Paneel A
2. Bout
3. Drukclip
2
1
3
1. Drukclip
2. Bout
3. Paneel B
1
2
3
UB3LD0D0.book Page 11 Monday, August 5, 2019 11:49 AM

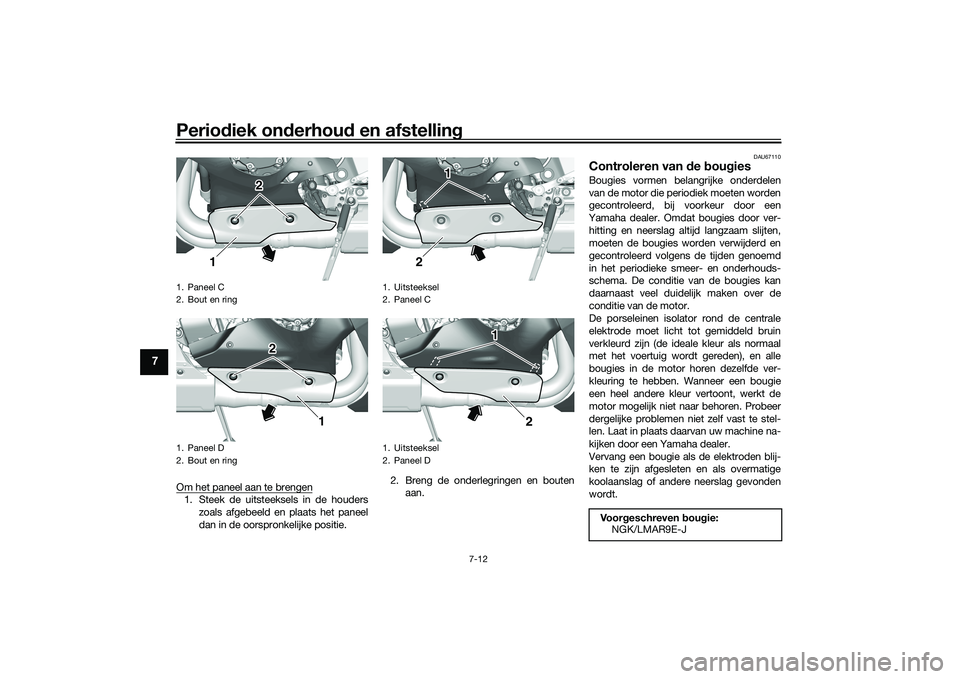

Periodiek on derhou d en afstelling
7-12
7
Om het paneel aan te brengen1. Steek de uitsteeksels in de houders
zoals afgebeeld en plaats het paneel
dan in de oorspronkelijke positie. 2. Breng de onderlegringen en bouten
aan.
DAU67110
Controleren van de bou giesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel C
2. Bout en ring
1. Paneel D
2. Bout en ring
2 2
1
2 2 1
1. Uitsteeksel
2. Paneel C
1. Uitsteeksel
2. Paneel D
21 1
2
1 1
Voor
geschreven bou gie:
NGK/LMAR9E-J
UB3LD0D0.book Page 12 Monday, August 5, 2019 11:49 AM

Periodiek on derhoud en afstelling
7-13
7
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
LET OP
DCA10841
Gebruik geen gereed schap om de bou-
g ie dop te verwijd eren of aan te b rengen,
om de bobineka bel niet te b eschadig en.
De bou gie dop is mog elijk lastig te ver-
wij deren om dat de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal d e bou-
g ie dop los door hem heen en weer te
d raaien en teg elijkertijd los te trekken;
b ren g d e bou gie dop aan door heen en
weer te draaien en teg elijkertijd aa
n te
d rukken.
DAU36112
Filter busDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
1. ElektrodenafstandElektro denafstan d:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment: Bougie (nieuw):18 N·m (1.8 kgf·m, 13 lb·ft)
Bougie (na controle): 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
1. Filterbus
2. Tankbeluchtingssysteem
1
2
UB3LD0D0.book Page 13 Monday, August 5, 2019 11:49 AM

Periodiek on derhou d en afstelling
7-14
7
DAU66536
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing en controleer dan het olieniveau
via het kijkglas linksonder in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.OPMERKINGControleer de O-ring van de olievuldop op
beschadiging en vervang deze indien no-
dig.Verversen van d e motorolie
1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen. 3. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
4. Monteer de olieaftapplug met een nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1
1. Olievuldop
1. Olieaftapplug
2. Pakking
12
UB3LD0D0.book Page 14 Monday, August 5, 2019 11:49 AM

Periodiek on derhoud en afstelling
7-15
7
5. Vul met de aangegeven hoeveelheid
van de aanbevolen motorolie.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan g
especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er g een verontreini gin gen
in het carter terecht komen.
6. Controleer de O-ring van de olie-
vuldop op beschadiging en vervang
deze indien nodig.
7. Breng de olievuldop aan en draai deze vast.
8. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGAls het olieniveau correct is, gaan de waar-
schuwingslampjes voor oliedruk en koel-
vloeistoftemperatuur na het starten van de
motor weer uit.LET OP
DCA22490
Zet de motor direct af als het waarschu-
win gslampje olie druk en koelvloeistof-
temperatuur knippert of blijft bran den en
laat de machine controleren door een
Yamaha dealer, zelfs als het olieniveau
in or de is.9. Zet de motor af en wacht een paar mi-
nuten om de olie tot rust te laten ko-
men voor een correcte aflezing.
Controleer dan het olieniveau en corri-
geer indien nodig.
De motorolie verversen en de oliefilter-
patroon vervan gen
1. Verwijder stroomlijnpaneel A en pa- neel C. (Zie pagina 7-9.)
2. Volg stappen 1–3 in het gedeelte “Ver- versen van de motorolie” om de olie af
te tappen.
3. Verwijder de oliefilterpatroon met een oliefiltersleutel.
Aanhaalmoment:
Olieaftapplug:
23 N·m (2.3 kgf·m, 17 lb·ft)
Aan bevolen motorolie:
Geheel synthetisch
10W-40, 15W-50
Oliehoeveelhei d:
Olieverversing: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Met verwijderen van oliefilterele-
ment: 4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Olievuldop
2. O-ring
12
UB3LD0D0.book Page 15 Monday, August 5, 2019 11:49 AM

Periodiek on derhou d en afstelling
7-16
7
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.4. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de o-ring correct aanligt.5. Plaats de nieuwe oliefilterpatroon meteen oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 6. Volg stappen 4–9 in het gedeelte “Ver-
versen van de motorolie” om olie bij te
vullen.
7. Monteer het stroomlijnpaneel en het paneel.
1. Oliefilterpatroon
2. Oliefiltersleutel
1
2
1. O-ring
1. Momentsleutel
1
1
Aanhaalmoment:Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
