2020 YAMAHA YZF-R1 Manuale de Empleo (in Spanish)

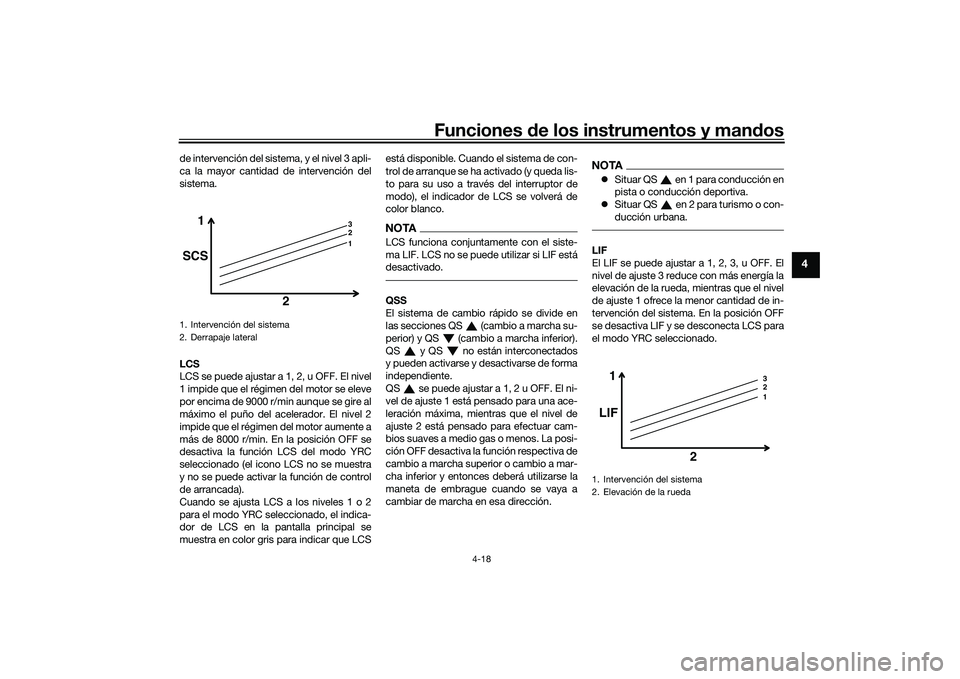

Funciones de los instrumentos y man dos
4-18
4
de intervención del sistema, y el nivel 3 apli-
ca la mayor cantidad de intervención del
sistema.
LCS
LCS se puede ajustar a 1, 2, u OFF. El nivel
1 impide que el régimen del motor se eleve
por encima de 9000 r/min aunque se gire al
máximo el puño del acelerador. El nivel 2
impide que el régimen del motor aumente a
más de 8000 r/min. En la posición OFF se
desactiva la función LCS del modo YRC
seleccionado (el icono LCS no se muestra
y no se puede activar la función de control
de arrancada).
Cuando se ajusta LCS a los niveles 1 o 2
para el modo YRC seleccionado, el indica-
dor de LCS en la pantalla principal se
muestra en color gris para indicar que LCS está disponible. Cuando el sistema de con-
trol de arranque se ha activado (y queda lis-
to para su uso a través del interruptor de
modo), el indicador de LCS se volverá de
color blanco.
NOTALCS funciona conjuntamente con el siste-
ma LIF. LCS no se puede utilizar si LIF está
desactivado.QSS
El sistema de cambio rápido se divide en
las secciones QS (cambio a marcha su-
perior) y QS (cambio a marcha inferior).
QS y QS no están interconectados
y pueden activarse y desactivarse de forma
independiente.
QS se puede ajustar a 1, 2 u OFF. El ni-
vel de ajuste 1 está pensado para una ace-
leración máxima, mientras que el nivel de
ajuste 2 está pensado para efectuar cam-
bios suaves a medio gas o menos. La posi-
ción OFF desactiva la función respectiva de
cambio a marcha superior o cambio a mar-
cha inferior y entonces deberá utilizarse la
maneta de embrague cuando se vaya a
cambiar de marcha en esa dirección.
NOTA
Situar QS en 1 para conducción en
pista o conducción deportiva.
 Situar QS en 2 para turismo o con-
ducción urbana.LIF
El LIF se puede ajustar a 1, 2, 3, u OFF. El
nivel de ajuste 3 reduce con más energía la
elevación de la rueda, mientras que el nivel
de ajuste 1 ofrece la menor cantidad de in-
tervención del sistema. En la posición OFF
se desactiva LIF y se desconecta LCS para
el modo YRC seleccionado.
1. Intervención del sistema
2. Derrapaje lateral
1 3
2
1
SCS
2
1. Intervención del sistema
2. Elevación de la rueda
1 3
2
1
LIF
2
UB3LS0S0.book Page 18 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-19
4
EBM
Este sistema tiene tres configuraciones. El
nivel 1 proporciona la menor cantidad de
intervención en la gestión del freno motor y,
por tanto, la mayor cantidad de freno del
motor. El nivel 3 proporciona la mayor can-
tidad de intervención en la gestión del freno
motor y, por tanto, la menor cantidad de
freno del motor.
BC
Seleccione BC1 cuando solo desee el ABS
normal. Seleccione BC2 para que el siste-
ma de control de los frenos regule la pre-
sión de los frenos al tomar curvas para
suprimir el derrapaje lateral de las ruedas.NOTAPara los conductores expertos y cuando se
circula en pista, debido a las diferentes
condiciones el sistema de frenos BC2 pue-
de activarse antes de lo esperado en rela-
ción con la velocidad de viraje deseada o la
línea de viraje prevista.Personalización de un modo YRC o ajustede un elemento YRC1. Desde la pantalla MENU, seleccione
“YRC Setting”. 2. El ajuste “YRC Setting” se visualiza en
la pantalla y se resalta el cuadro del
modo YRC “YRC”. Pulse brevemente
el interruptor giratorio para entrar en el
cuadro y, a continuación, seleccione
el modo YRC A, B, C o D que desee
ajustar. 3. Seleccione el elemento de YRC PWR,
TCS, SCS, LCS, QS , QS , LIF,
EBM, BC o ERS (YZF-R1M) que de-
see ajustar.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
1. Marca triangular
2. Casilla del modo YRC
3. Elemento de YRC
4. Modo ERS (YZF-R1M)
5. Al menú de ERS (YZF-R1M)
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10 :
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
134 5
2
UB3LS0S0.book Page 19 Tuesday, August 6, 2019 1:11 PM

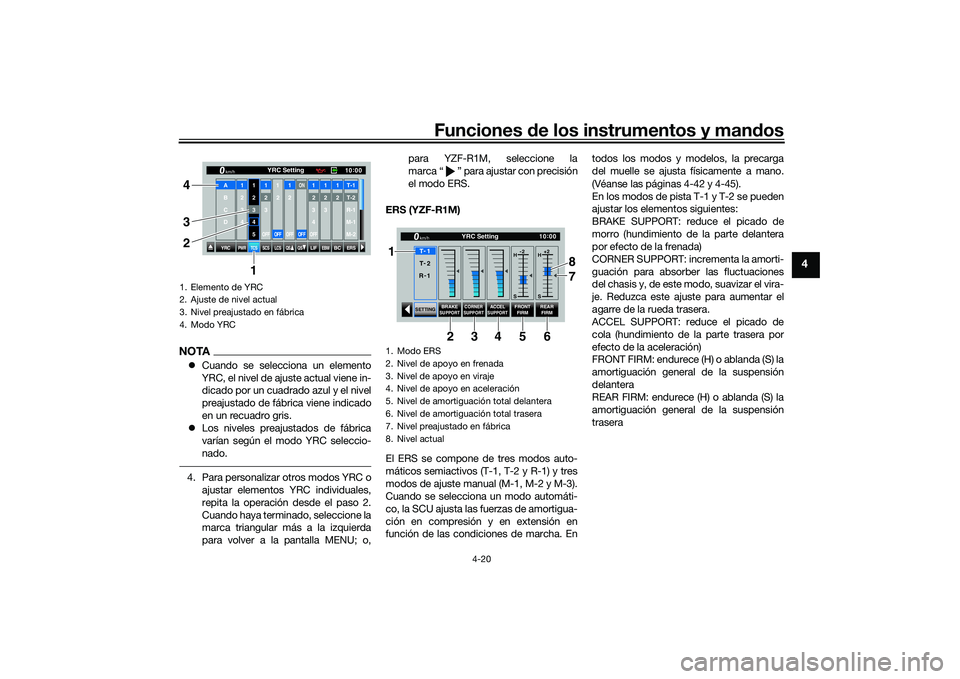

Funciones de los instrumentos y man dos
4-20
4
NOTA Cuando se selecciona un elemento
YRC, el nivel de ajuste actual viene in-
dicado por un cuadrado azul y el nivel
preajustado de fábrica viene indicado
en un recuadro gris.
 Los niveles preajustados de fábrica
varían según el modo YRC seleccio-
nado.4. Para personalizar otros modos YRC o
ajustar elementos YRC individuales,
repita la operación desde el paso 2.
Cuando haya terminado, seleccione la
marca triangular más a la izquierda
para volver a la pantalla MENU; o, para YZF-R1M, seleccione la
marca “ ” para ajustar con precisión
el modo ERS.
ERS (YZF-R1M)
El ERS se compone de tres modos auto-
máticos semiactivos (T-1, T-2 y R-1) y tres
modos de ajuste manual (M-1, M-2 y M-3).
Cuando se selecciona un modo automáti-
co, la SCU ajusta las fuerzas de amortigua-
ción en compresión y en extensión en
función de las condiciones de marcha. En todos los modos y modelos, la precarga
del muelle se ajusta físicamente a mano.
(Véanse las páginas 4-42 y 4-45).
En los modos de pista T-1 y T-2 se pueden
ajustar los elementos siguientes:
BRAKE SUPPORT: reduce el picado de
morro (hundimiento de la parte delantera
por efecto de la frenada)
CORNER SUPPORT: incrementa la amorti-
guación para absorber las fluctuaciones
del chasis y, de este modo, suavizar el vira-
je. Reduzca este ajuste para aumentar el
agarre de la rueda trasera.
ACCEL SUPPORT: reduce el picado de
cola (hundimiento de la parte trasera por
efecto de la aceleración)
FRONT FIRM: endurece (H) o ablanda (S) la
amortiguación general de la suspensión
delantera
REAR FIRM: endurece (H) o ablanda (S) la
amortiguación general de la suspensión
trasera1. Elemento de YRC
2. Ajuste de nivel actual
3. Nivel preajustado en fábrica
4. Modo YRC
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10
:
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
3 4
2
1. Modo ERS
2. Nivel de apoyo en frenada
3. Nivel de apoyo en viraje
4. Nivel de apoyo en aceleración
5. Nivel de amortiguación total delantera
6. Nivel de amortiguación total trasera
7. Nivel preajustado en fábrica
8. Nivel actual
SETTING
BRAKE
SUPPORT CORNER
SUPPORT
ACCELSUPPORT
FRONT FIRM REAR
FIRM
10 :
00
YRC Setting
km/hT -
1
H -2
S H
+2
S
T -
2
R -
1
1
34 8
5 7
6
2
UB3LS0S0.book Page 20 Tuesday, August 6, 2019 1:11 PM

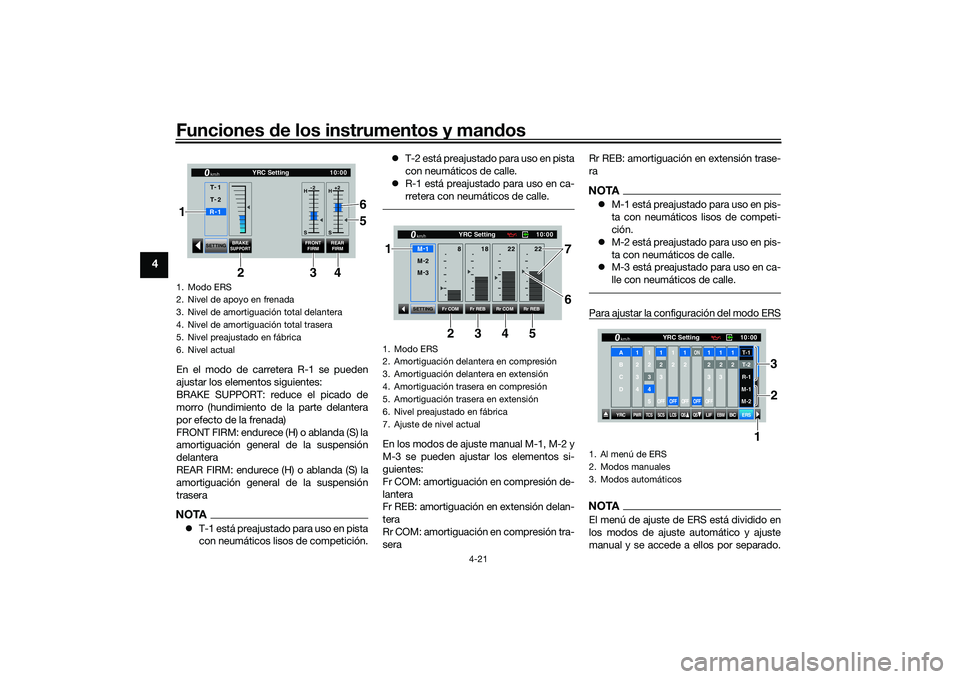

Funciones de los instrumentos y man dos
4-21
4
En el modo de carretera R-1 se pueden
ajustar los elementos siguientes:
BRAKE SUPPORT: reduce el picado de
morro (hundimiento de la parte delantera
por efecto de la frenada)
FRONT FIRM: endurece (H) o ablanda (S) la
amortiguación general de la suspensión
delantera
REAR FIRM: endurece (H) o ablanda (S) la
amortiguación general de la suspensión
traseraNOTA T-1 está preajustado para uso en pista
con neumáticos lisos de competición. 
T-2 está preajustado para uso en pista
con neumáticos de calle.
 R-1 está preajustado para uso en ca-
rretera con neumáticos de calle.
En los modos de ajuste manual M-1, M-2 y
M-3 se pueden ajustar los elementos si-
guientes:
Fr COM: amortiguación en compresión de-
lantera
Fr REB: amortiguación en extensión delan-
tera
Rr COM: amortiguación en compresión tra-
sera Rr REB: amortiguación en extensión trase-
ra
NOTA
M-1 está preajustado para uso en pis-
ta con neumáticos lisos de competi-
ción.
 M-2 está preajustado para uso en pis-
ta con neumáticos de calle.
 M-3 está preajustado para uso en ca-
lle con neumáticos de calle.Para ajustar la configuración del modo ERSNOTAEl menú de ajuste de ERS está dividido en
los modos de ajuste automático y ajuste
manual y se accede a ellos por separado.
1. Modo ERS
2. Nivel de apoyo en frenada
3. Nivel de amortiguación total delantera
4. Nivel de amortiguación total trasera
5. Nivel preajustado en fábrica
6. Nivel actual
SETTING BRAKE
SUPPORT
FRONT
FIRM REAR
FIRM
10 :
00
YRC Setting
km/hR -
1
H -2
S H
+2
S
T -
1
T -
2
34
2
6
5
1
1. Modo ERS
2. Amortiguación delantera en compresión
3. Amortiguación delantera en extensión
4. Amortiguación trasera en compresión
5. Amortiguación trasera en extensión
6. Nivel preajustado en fábrica
7. Ajuste de nivel actual
10 :
00
YRC Setting
km/hM -
2
M -
3
Fr COM Rr COM
Fr REB Rr REB
SETTING
18
8 22 22
M -
134 7
5 6
2
1
1. Al menú de ERS
2. Modos manuales
3. Modos automáticos
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10
:
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
2
3
UB3LS0S0.book Page 21 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-22
4
Antes de ir al menú de ajuste de ERS, veri-
fique que el modo ERS actual se corres-
ponda con el mismo tipo (automático o
manual) que desea ajustar.1. Seleccione la marca “ ” situada a la
derecha del ERS.
2. La indicación cambia a la pantalla de ajuste de la suspensión correspon-
diente y el cuadro de selección de
modo ERS “SETTING” aparece resal-
tado. Pulse brevemente el interruptor
giratorio para entrar en el cuadro y se-
leccione el modo ERS que desee
ajustar. 3. Seleccione el elemento de la suspen-
sión que desee ajustar y, a continua-
ción, gire el interruptor giratorio para
ajustar el nivel.
NOTATodos los modos ERS, de cualquier tipo,
son independientes. Los cambios de nivel
de desfase efectuados en un modo no se
trasladan a otro modo.4. Para ajustar otros modos ERS delmismo tipo, repita la operación desde
el paso 1. Para cambiar entre tipos o
cuando haya terminado, seleccione la
marca “ ” para volver al menú prin-
cipal “YRC Setting”.
“Lap Time”
Este módulo permite ver y borrar el registro
de los tiempos por vuelta. La vuelta más rá-
pida y el tiempo medio por vuelta almace-
nados en el registro de tiempos por vuelta
se muestran en la parte superior de la pan-
talla. Utilice el interruptor giratorio para
desplazarse y ver todos los tiempos por
vuelta. Las tres mejores vueltas rápidas se
resaltarán en color plata. Se pueden alma-
cenar hasta 40 vueltas en la memoria. Si se
registran más de 40 vueltas, se sobrescribi-
rán los valores más antiguos (a partir de la
vuelta 1). Este módulo tiene dos opciones: “Display”
permite consultar el tiempo por vuelta. “Re-
set” permite borrar los datos de los tiem-
pos por vuelta.
Para visualizar los datos del registro de
tiempos de vueltasSeleccione “Display”.
1. Al menú YRC Setting (Ajuste YRC)
2. Casilla de selección del modo ERS “SET-
TING” (Ajuste)
3. Nivel preajustado en fábrica
4. Ajuste de nivel actual
10 :
00
YRC Setting
km/hM -
1
M -
2
M -
3
Fr COM Rr COM
Fr REB Rr REB
SETTING
18
8 22 22
3 4
1
2
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
Reset
Display
Lap Time
UB3LS0S0.book Page 22 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-23
4
Para poner a cero los datos de los tiempospor vuelta1. Seleccione “Reset”. 2. Seleccione “YES” para borrar todos
los datos de tiempos de vueltas. (Se-
leccione “NO” para salir y volver a la
pantalla anterior sin reiniciar el registro
de vueltas). “Logging” (mo
delos equipa dos con
CCU)
Se puede grabar (registrar) información del
vehículo y de la conducción y a estos datos
se puede acceder mediante un dispositivo
inteligente (ver “CCU” en la página 4-40).
Para iniciar y detene r la toma de datos
1. Desde la pantalla MENU seleccione
“Logging”.NOTASi el vehículo no tiene instalada una CCU,
el módulo “Logging” no se puede seleccio-
nar.2. Seleccione “START” para iniciar el re-gistro.
1. Vuelta más rápida
2. Tiempo medio por vuelta
3. Registro de tiempos de vueltas
km/h
10:
00
Reset
Display
Lap Time
LAP 1
LAP 2
LAP 3
LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE Lap Timekm/h
GP GPS
10
:
00
1
2
3
km/h
10 :
00
Reset
Display
Lap TimeNO
Reset ?
Lap Time
YES
km/h
GP GPS
10:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LS0S0.book Page 23 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-24
4
NOTALa flecha del indicador de registro se visua-
liza en verde.3. Para detener la función “Logging”, se-
leccione “STOP” o quite el contacto.
NOTALa función de registro también se inicia au-
tomáticamente cuando se inicia la marcha.“Maintenance”
Este módulo permite registrar la distancia
recorrida entre cambios de aceite del mo-
tor (utilice el elemento OIL) y otros dos ele-
mentos de su elección (utilice INTERVAL 1
e INTERVAL 2).
Para poner a cero un elemento de manteni-miento1. Desde la pantalla MENU, seleccione
“Maintenance”.
2. Seleccione el elemento que desee po- ner a cero. 3. Efectúe una pulsación larga sobre el
interruptor giratorio para poner a cero
el elemento.
NOTALos nombres de los elementos de manteni-
miento no se pueden cambiar.
1. Indicador de registro
STOP
START
Logging
km/h
10
:
00
GPS
1
STOP
START
Logging
km/h
10
:
00
GPS
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
0 km
UB3LS0S0.book Page 24 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-25
4
“Unit”
Este módulo permite cambiar la indicación
entre kilómetros y millas.
Cuando se utilizan kilómetros, las indica-
ciones de consumo de combustible se
pueden cambiar entre km/L o L/100km.
Cuando se utilizan millas, queda disponible
la indicación MPG.
Para seleccionar las unidades de consumode combustible o de distancia1. Desde la pantalla MENU, seleccione
“Unit”.
2. Seleccione el elemento de unidades de distancia o consumo que desea
ajustar.
NOTACuando se selecciona “km”, se puede se-
leccionar “km/L” o “L/100km” como unida-
des de consumo de gasolina. Para fijar las
unidades de consumo de gasolina, proce-
da del modo siguiente. Si ha seleccionado
“mile”, omita el paso 3.3. Seleccione las unidades que desea
usar. 4. Seleccione el símbolo del triángulo
para salir.
“Wallpaper”
Este módulo le permite seleccionar indivi-
dualmente los colores de fondo de las indi-
caciones STREET MODE y TRACK MODE
en blanco o negro según sea de día o de
noche. Un foto sensor integrado en el cua-
dro de instrumentos detecta las condicio-
nes de iluminación y cambiará
automáticamente los ajustes para día y no-
che del visor. El fotosensor también contro-
la una función de ajuste automático sutil de
brillo tanto en el modo diurno como noctur-
no para adaptarse a las condiciones de luz
ambiental.
YRC Setting Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
1. Fotosensor
1
UB3LS0S0.book Page 25 Tuesday, August 6, 2019 1:11 PM
