Funciones de los instrumentos y man dos
4-2
4
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU84031
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA El o los faros se encenderán cuando
arranque el motor.
 Para evitar el drenaje de la batería, no
deje la llave en la posición de encendi-
do con el motor parado.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU73800
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
ON
OFF
LOCK
1. Empujar.
2. Girar.12
UB3LS0S0.book Page 2 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-3
4

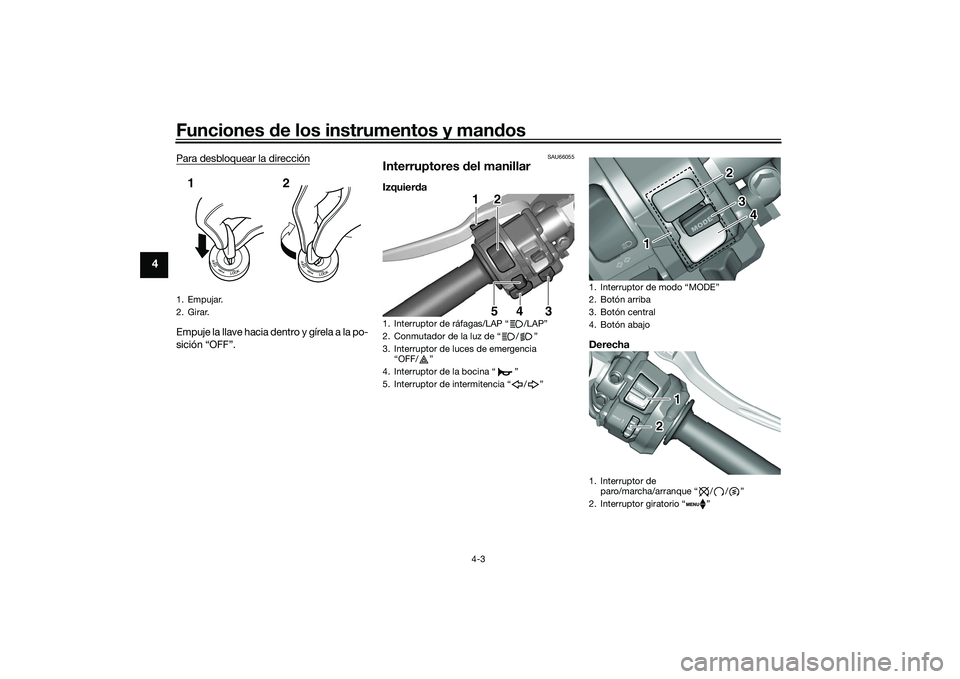

Para desbloquear la direcciónEmpuje la llave hacia de ntro y gírela a la po-
sición “OFF”.
SAU66055
Interruptores del manillarIzquier da
Derecha
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas/LAP “ /LAP”
2. Conmutador de la luz de “ / ”
3. Interruptor de luces de emergencia “OFF/ ”
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
1
2
54 3
1. Interruptor de modo “MODE”
2. Botón arriba
3. Botón central
4. Botón abajo
1. Interruptor de paro/marcha/arranque “ / / ”
2. Interruptor giratorio “ ”
1 2
3
4
1
2
UB3LS0S0.book Page 3 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-4
4
SAU66091

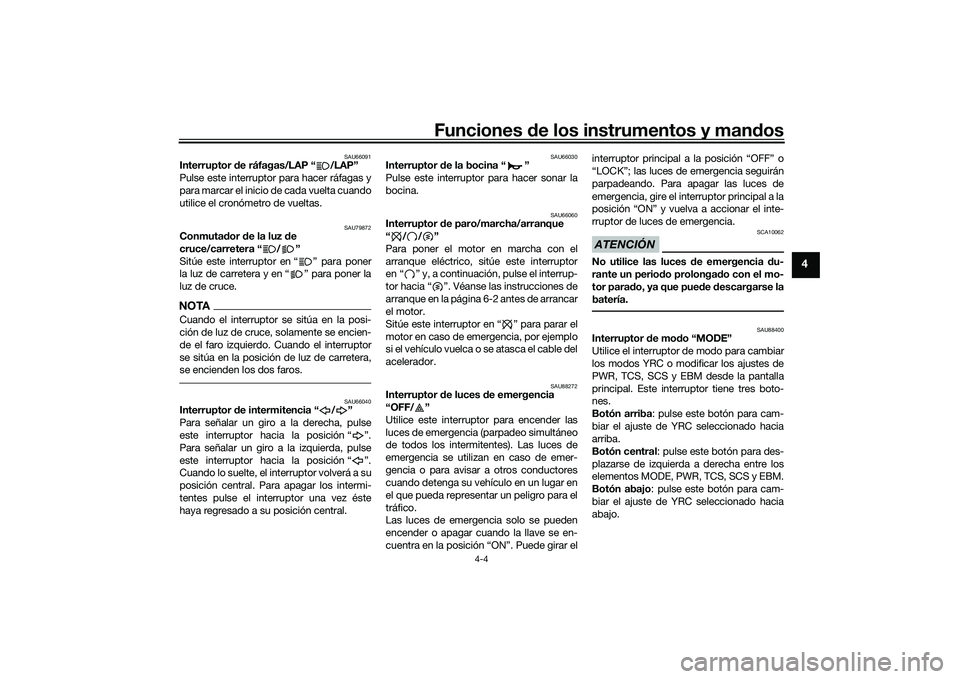

Interruptor de ráfagas/LAP “ /LAP”
Pulse este interruptor para hacer ráfagas y
para marcar el inicio de cada vuelta cuando
utilice el cronómetro de vueltas.
SAU79872
Conmuta dor d e la luz d e
cruce/carretera “ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.NOTACuando el interruptor se sitúa en la posi-
ción de luz de cruce, solamente se encien-
de el faro izquierdo. Cuando el interruptor
se sitúa en la posición de luz de carretera,
se encienden los dos faros.
SAU66040
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”.
Para señalar un giro a la izquierda, pulse
este interruptor hacia la posición “ ”.
Cuando lo suelte, el interruptor volverá a su
posición central. Para apagar los intermi-
tentes pulse el interruptor una vez éste
haya regresado a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 6-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU88272
Interruptor de luces d e emergencia
“OFF/ ”
Utilice este interruptor para encender las
luces de emergencia (parpadeo simultáneo
de todos los intermitentes). Las luces de
emergencia se utilizan en caso de emer-
gencia o para avisar a otros conductores
cuando detenga su vehículo en un lugar en
el que pueda representar un peligro para el
tráfico.
Las luces de emergencia solo se pueden
encender o apagar cuando la llave se en-
cuentra en la posición “ON”. Puede girar el interruptor principal a la posición “OFF” o
“LOCK”; las luces de emergencia seguirán
parpadeando. Para apagar las luces de
emergencia, gire el interruptor principal a la
posición “ON” y vuelva a accionar el inte-
rruptor de luces de emergencia.
ATENCIÓN
SCA10062
No utilice las luces
de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU88400
Interruptor de mo do “MODE”
Utilice el interruptor de modo para cambiar
los modos YRC o modificar los ajustes de
PWR, TCS, SCS y EBM desde la pantalla
principal. Este interruptor tiene tres boto-
nes.
Botón arriba : pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
arriba.
Botón central : pulse este botón para des-
plazarse de izquierda a derecha entre los
elementos MODE, PWR, TCS, SCS y EBM.
Botón abajo : pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
abajo.
UB3LS0S0.book Page 4 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-5
4

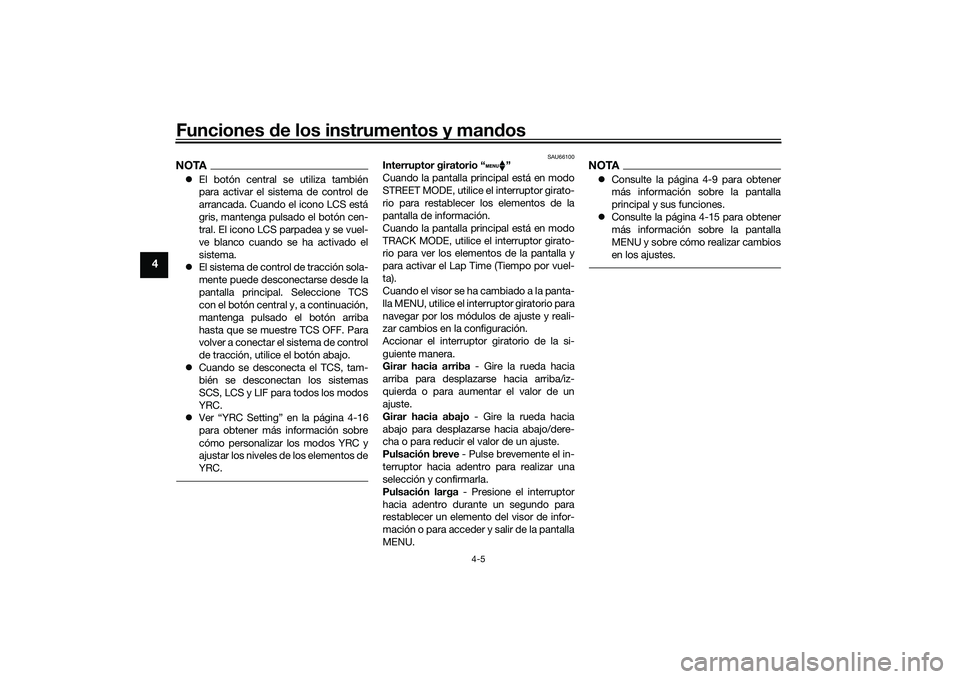

NOTA El botón central se utiliza también
para activar el sistema de control de
arrancada. Cuando el icono LCS está
gris, mantenga pulsado el botón cen-
tral. El icono LCS parpadea y se vuel-
ve blanco cuando se ha activado el
sistema.
 El sistema de control de tracción sola-
mente puede desconectarse desde la
pantalla principal. Seleccione TCS
con el botón central y, a continuación,
mantenga pulsado el botón arriba
hasta que se muestre TCS OFF. Para
volver a conectar el sistema de control
de tracción, utilice el botón abajo.
 Cuando se desconecta el TCS, tam-
bién se desconectan los sistemas
SCS, LCS y LIF para todos los modos
YRC.
 Ver “YRC Setting” en la página 4-16
para obtener más información sobre
cómo personalizar los modos YRC y
ajustar los niveles de los elementos de
YRC.
SAU66100
Interruptor giratorio “ ”
Cuando la pantalla principal está en modo
STREET MODE, utilice el interruptor girato-
rio para restablecer los elementos de la
pantalla de información.
Cuando la pantalla principal está en modo
TRACK MODE, utilice el interruptor girato-
rio para ver los elementos de la pantalla y
para activar el Lap Time (Tiempo por vuel-
ta).
Cuando el visor se ha cambiado a la panta-
lla MENU, utilice el interruptor giratorio para
navegar por los módulos de ajuste y reali-
zar cambios en la configuración.
Accionar el interruptor giratorio de la si-
guiente manera.
Girar hacia arriba - Gire la rueda hacia
arriba para desplazarse hacia arriba/iz-
quierda o para aumentar el valor de un
ajuste.
Girar hacia abajo - Gire la rueda hacia
abajo para desplazarse hacia abajo/dere-
cha o para reducir el valor de un ajuste.
Pulsación breve - Pulse brevemente el in-
terruptor hacia adentro para realizar una
selección y confirmarla.
Pulsación larga - Presione el interruptor
hacia adentro durante un segundo para
restablecer un elemento del visor de infor-
mación o para acceder y salir de la pantalla
MENU.
NOTA Consulte la página 4-9 para obtener
más información sobre la pantalla
principal y sus funciones.
 Consulte la página 4-15 para obtener
más información sobre la pantalla
MENU y sobre cómo realizar cambios
en los ajustes.
UB3LS0S0.book Page 5 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-6
4
SAU4939H

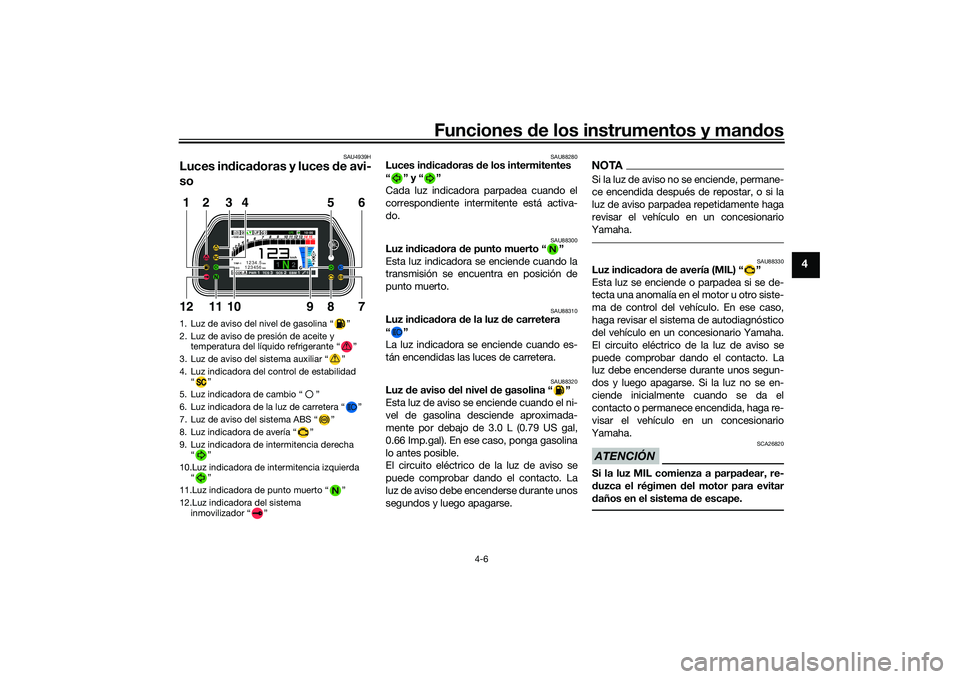

Luces in dica doras y luces de avi-
so
SAU88280
Luces ind icadoras de los intermitentes
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU88300
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU88310
Luz ind icadora de la luz d e carretera
“”
La luz indicadora se enciende cuando es-
tán encendidas las luces de carretera.
SAU88320
Luz de aviso d el nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 3.0 L (0.79 US gal,
0.66 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz de aviso debe encenderse durante unos
segundos y luego apagarse.
NOTASi la luz de aviso no se enciende, permane-
ce encendida después de repostar, o si la
luz de aviso parpadea repetidamente haga
revisar el vehículo en un concesionario
Yamaha.
SAU88330
Luz ind icadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.
1. Luz de aviso del nivel de gasolina “ ”
2. Luz de aviso de presión de aceite y
temperatura del líquido refrigerante “ ”
3. Luz de aviso del sistema auxiliar “ ”
4. Luz indicadora del control de estabilidad “”
5. Luz indicadora de cambio “ ”
6. Luz indicadora de la luz de carretera “ ”
7. Luz de aviso del sistema ABS “ ”
8. Luz indicadora de avería “ ”
9. Luz indicadora de intermitencia derecha “”
10.Luz indicadora de intermitencia izquierda “”
11.Luz indicadora de punto muerto “ ”
12.Luz indicadora del sistema inmovilizador “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LS0S0.book Page 6 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-7
4
NOTAEl motor se controla de forma sensible para
que el sistema de diagnóstico incorporado
detecte el deterioro y el mal funcionamien-
to del sistema de control de emisiones. De-
bido a estas especificaciones, la luz MIL
puede encenderse o parpadear a causa de
modificaciones del vehículo, falta de man-
tenimiento o un uso excesivo o inadecuado
de la motocicleta. Para evitarlo, tenga en
cuenta estas precauciones.  No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
 Mantenga adecuadamente la cadena
de transmisión.
 Mantenga la presión correcta de los
neumáticos. 
Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU88342
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se da el contacto y se apaga después de
circular a una velocidad de 10 km/h (6 mi/h)
o superior.NOTASi la luz de aviso no funciona como se ha
descrito más arriba o se enciende durante
la marcha, es posible que el ABS no funcio-
ne correctamente. Haga revisar el vehículo
en un concesionario Yamaha lo antes posi-
ble.
ADVERTENCIA
SWA16043
Si la luz de aviso d el sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha: 
Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU67433
Luz ind icadora de cambio de marcha
“”
Esta luz indicadora se enciende cuando es
el momento de cambiar a la siguiente mar-
cha superior. Se pueden ajustar los regíme-
nes del motor a los que la luz se enciende
o se apaga. (Véase la página 4-26).NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU88350
Luz ind icadora del sistema
inmoviliza dor “ ”
Cuando se apaga el interruptor principal,
después de 30 segundos la luz indicadora
parpadea de manera constante para indi-
car que el sistema inmovilizador está acti-
UB3LS0S0.book Page 7 Tuesday, August 6, 2019 1:11 PM

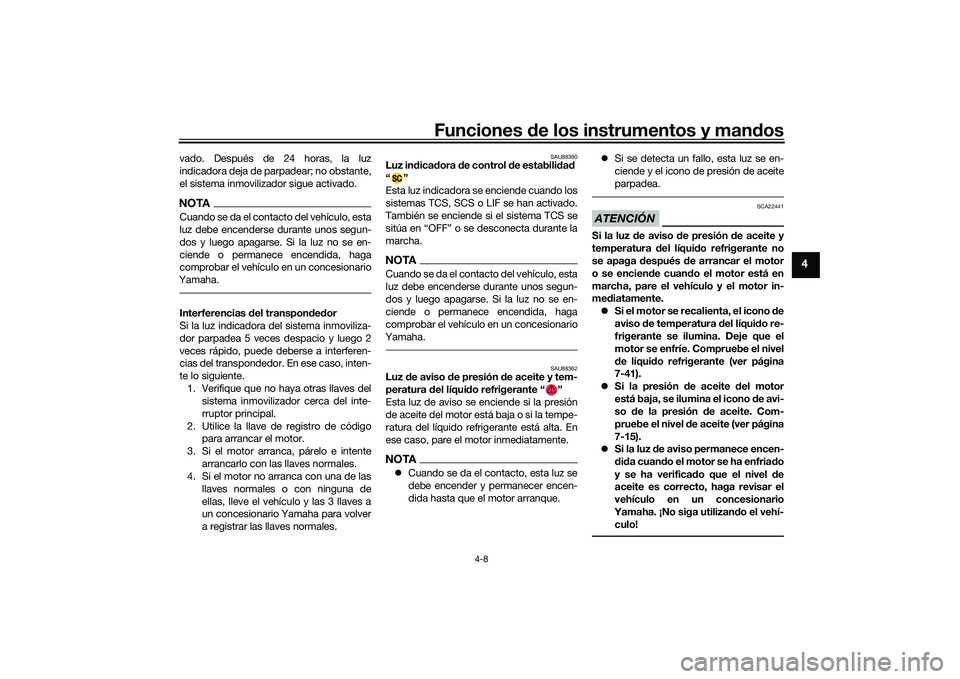

Funciones de los instrumentos y man dos
4-8
4
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.Interferencias del transpon ded or
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU88390
Luz ind icadora de control de estabili dad
“”
Esta luz indicadora se enciende cuando los
sistemas TCS, SCS o LIF se han activado.
También se enciende si el sistema TCS se
sitúa en “OFF” o se desconecta durante la
marcha.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU88362
Luz de aviso d e presión de aceite y tem-
peratura del líqui do refrigerante “ ”
Esta luz de aviso se enciende si la presión
de aceite del motor está baja o si la tempe-
ratura del líquido refrigerante está alta. En
ese caso, pare el motor inmediatamente.NOTA Cuando se da el contacto, esta luz se
debe encender y permanecer encen-
dida hasta que el motor arranque. 
Si se detecta un fallo, esta luz se en-
ciende y el icono de presión de aceite
parpadea.
ATENCIÓN
SCA22441
Si la luz de aviso d e presión de aceite y
temperatura del líqui do refrigerante no
se apaga después de arrancar el motor
o se encien de cuan do el motor está en
marcha, pare el vehículo y el motor in-
me diatamente.
 Si el motor se recalienta, el icono de
aviso de temperatura del líqui do re-
frigerante se ilumina. Deje que el
motor se enfríe. Compruebe el nivel
d e líqui do refrigerante (ver página
7-41).
 Si la presión de aceite del motor
está baja, se ilumina el icono de avi-
so de la presión de aceite. Com-
pruebe el nivel de aceite (ver página
7-15).
 Si la luz de aviso permanece encen-
d id a cuan do el motor se ha enfria do
y se ha verifica do que el nivel de
aceite es correcto, haga revisar el
vehículo en un concesionario
Yamaha. ¡No siga utilizan do el vehí-
culo!
UB3LS0S0.book Page 8 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-9
4
SAU88370
Luz de aviso d el sistema auxiliar “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en un sistema no rela-
cionado con el motor.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si no es así, haga re-
visar el vehículo en un concesionario
Yamaha.
SAU79285
In dicaciónLa pantalla presenta dos modos de indica-
ción diferentes: STREET MODE y TRACK
MODE. La mayor parte de las funciones
son visibles en cualquiera de los modos,
pero el aspecto es algo diferente. La panta-
lla puede mostrar los elementos siguientes.
 Velocímetro
 Tacómetro
 Indicador de información
 Indicador de la marcha seleccionada
 Indicador de presión del freno delan-
tero
 Indicador de aceleración
 Indicación de ajuste de YRC MO-
DE/PWR/TCS/SCS/EBM
 Indicación de ajuste de YRC
LCS/QS/LIF/BC
 Indicador de ERS (YZF-R1M)
 Indicador de GPS (modelos equipa-
dos con CCU)
 Indicador de registro (modelos equi-
pados con CCU)
 Reloj
 Indicador de revoluciones máximas
 Temporizador de vueltas
 Diversos iconos de aviso
 Aviso de error “Err”
NOTAEste modelo utiliza una pantalla de cristal lí-
quido transistorizada de película fina (TFT
LCD) para ofrecer un buen contraste y legi-
bilidad en distintas condiciones de ilumina-
ción. No obstante, debido a la naturaleza
de esta tecnología, es normal que una pe-
queña cantidad de píxeles estén inactivos.
UB3LS0S0.book Page 9 Tuesday, August 6, 2019 1:11 PM
