2020 YAMAHA YZF-R1 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos7-24
7
SAU67342
Ajuste del juego libre de la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Desmonte el carenado B. (Véase la
página 7-10).
3. Afloje la contratuerca hacia abajo del cable del embrague.
4. Para incrementar el juego libre de la maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
e m b r a g u e g i r e l a t u e r c a d e a j u s t e e n l a
dirección (b). 5. Apriete la contratuerca.
6. Monte el carenado.
1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague:
10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
(b)
(a)
2
1
UB3LS0S0.book Page 24 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-25
7
SAU37914
Comprobación del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU36505
Interruptores de la luz d e freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas
d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el
1. Sin juego libre de la maneta de freno
1
1. Indicador de desgaste de la pastilla de freno
1
1
UB3LS0S0.book Page 25 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-26
7
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de freno.
SAU46292
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU22583
Comprobación del nivel de líqui-
d o de frenosAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con el depósito
en posición vertical. Añada líquido de fre-
nos si es necesario.ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inmed iatamente el
líquid o que se haya derrama do.
Freno delantero
Freno trasero
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual.  Un nivel bajo de líquido de frenos pue-
de ser indicativo del desgaste de las
pastillas o de una fuga en el sistema;
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
Líqui do d e frenos especifica do:
DOT 4
1. Marca de nivel mínimo
1. Marca de nivel mínimo
UPPER
LOWER
1
UPPER
LOWER
1
UB3LS0S0.book Page 26 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-27
7
por tanto, debe comprobar si las pas-
tillas de freno están desgastadas o si
hay una fuga en el sistema de frenos.
 Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un
concesionario Yamaha que averigüe
la causa antes de seguir utilizando el
vehículo.ADVERTENCIA
SWA15991
Un mantenimiento ina decuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:
 Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
 Limpie el tapón de llenad o antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci

rse una reacción química
perju dicial. 
Evite que penetre agua en el depó-
sito cuan do aña da líqui do. El agua
re ducirá significativamente el pun-
to de ebullición del líqui do y pue de
provocar una obstrucción por va-
por.
SAU22734
Cambio del líqui do de frenosHaga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
 Juntas de freno: cada 2 años
 Tubos de freno: cada 4 años
UB3LS0S0.book Page 27 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-28
7
SAU22762
Juego de la cad ena de transmi-
siónDebe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU2277G
Para comprobar el juego de la ca dena
d e transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.2. Ponga la transmisión en la posición de
punto muerto.
3. Mida el juego de la cadena de trans- misión como se muestra. 4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la ca dena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y pue de provocar que la ca de-
na se salga o se rompa. Si el juego
d e la ca dena de transmisión es su-
perior a 35.0 mm (1.38 in), la ca dena
pue de dañar el basti dor, el bascu-
lante y otras piezas. Para evitarlo,
mantenga la holgura d e la cadena
d e transmisión dentro de los límites
especifica dos.
[SCA17791] SAU74260
Para ajustar el juego
de la ca dena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión. 1. Afloje la tuerca del eje y la contratuer- ca a cada lado del basculante.
2. Para tensar la cadena de transmisión, gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
1. Juego de la cadena de transmisión
Juego de la ca dena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1
1. Tensor de la cadena de transmisión
2. Tuerca del eje
3. Perno de ajuste del juego de la cadena de
transmisión
4. Contratuerca
5. Marcas de alineación
5 3
1 2
4
UB3LS0S0.book Page 28 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-29
7
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que
ambos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado. 4. Asegúrese de que los tensores de la
cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las ca-
denas de transmisión se mueven sin
problema.
SAU23026
Limpieza y engrase de la ca dena
d e transmisiónLa cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10584
La ca dena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas moja das.1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la ca dena de transmisión con
limpia dores de vapor, de alta pre-
sión o disolventes ina decuad os.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la ca dena de transmisión acei-
te de motor ni ningún otro lubrican-
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca
(a) 1
2
(b)
Pares de apriete:
Tuerca del eje:
190 N·m (19 kgf·m, 140 lb·ft)
Contratuerca: 16 N·m (1.6 kgf·m, 12 lb·ft)
UB3LS0S0.book Page 29 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-30
7
te, ya que pued en contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11112] SAU23098
Comprobación y engrase
de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se d aña el alojamiento exterior de los
cables, es posible que se origine óxi do
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañad os lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712] SAU82490
Comprobación y engrase
del
puño del acelerad orAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar la caja de
la empuñadura del gas en un concesionario
Yamaha según los intervalos que se espe-
cifican en el cuadro de mantenimiento pe-
riódico.
Lubricante recomen dad o:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
UB3LS0S0.book Page 30 Tuesday, August 6, 2019 1:11 PM

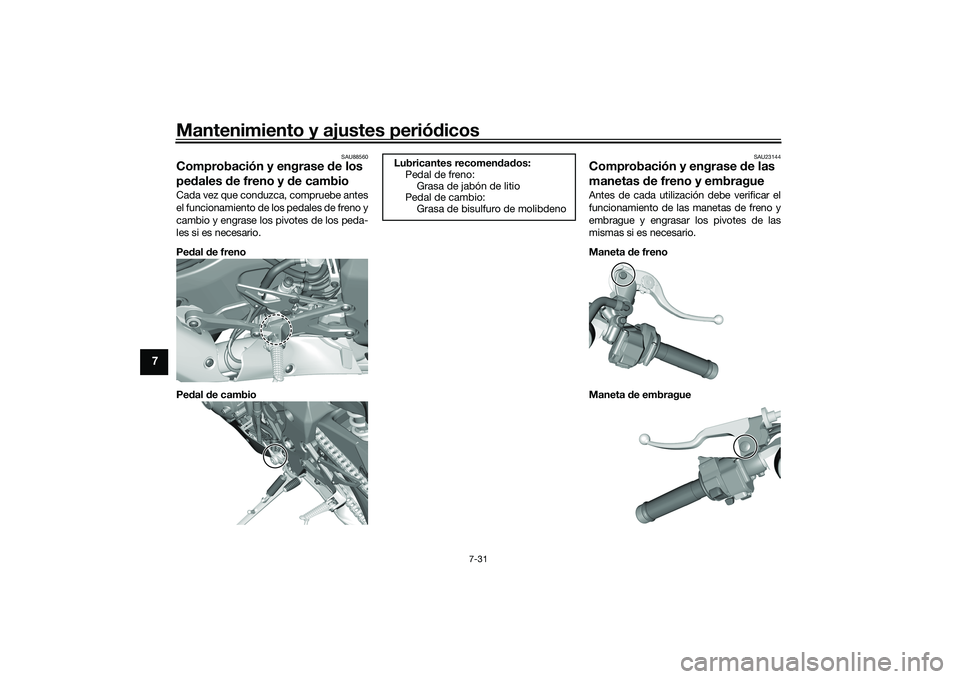

Mantenimiento y ajustes periódicos
7-31
7
SAU88560
Comprobación y engrase de los
pe dales de freno y d e cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Ped al de cambio
SAU23144
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
Lubricantes recomen dad os:
Pedal de freno:
Grasa de jabón de litio
Pedal de cambio: Grasa de bisulfuro de molibdeno
UB3LS0S0.book Page 31 Tuesday, August 6, 2019 1:11 PM
