SAU88890
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso del sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frenad a de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se revoluciona el motor
con el vehículo sobre el caballete central,
pero esto no indica un fallo.
SAU88930
Luz in dica dora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
(Véase la página 5-15).NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAUN2770
Luz ind icadora del sistema de llave
inteligente “ ”
Esta luz indicadora comunica el estado del
sistema de llave inteligente. Cuando el sis-
tema de llave inteligente funciona con nor-
malidad, esta luz indicadora está apagada.
Si se produce un error en el sistema de lla- ve inteligente, la luz indicadora parpadea.
La luz indicadora parpadea asimismo
cuando hay comunicación entre el vehículo
y la llave inteligente y cuando se realizan
ciertas operaciones del sistema de llave in-
teligente.
SAUN2830
Luz ind
icadora del sistema de parad a-
arranque “ ”
Esta luz indicadora se enciende cuando se
activa el sistema de parada-arranque. La
luz indicadora parpadea cuando el motor
se para automáticamente mediante el sis-
tema de parada-arranque.NOTAAunque el interruptor de parada-arranque
esté situado en “ ”, es posible que esta
luz indicadora no se encienda. (Véase la
página 4-1).
A
UB9YS0S0.book Page 2 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-3
5
SAU63544
VelocímetroReino Uni do
El velocímetro indica la velocidad de des-
plazamiento del vehículo. Cuando se da el contacto, la aguja del ve-
locímetro recorre una vez toda la escala de
velocidades y luego vuelve a cero a fin de
probar el circuito eléctrico.
SAU63551
TacómetroEl tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Cuando se da el contacto, la aguja del ta-
cómetro recorre una vez toda la escala de
rpm y luego vuelve a cero rpm a fin de pro-
bar el circuito eléctrico.ATENCIÓN
SCA10032
No utilice el motor en la zona roja
del ta-
cómetro.
Zona roja: a partir de 10000 r/min
1. Velocímetro
1. VelocímetroZAUM18971ZAUM18981
1. Tacómetro
2. Zona roja del tacómetroZAUM1534
1
2
UB9YS0S0.book Page 3 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-4
5
SAU78486

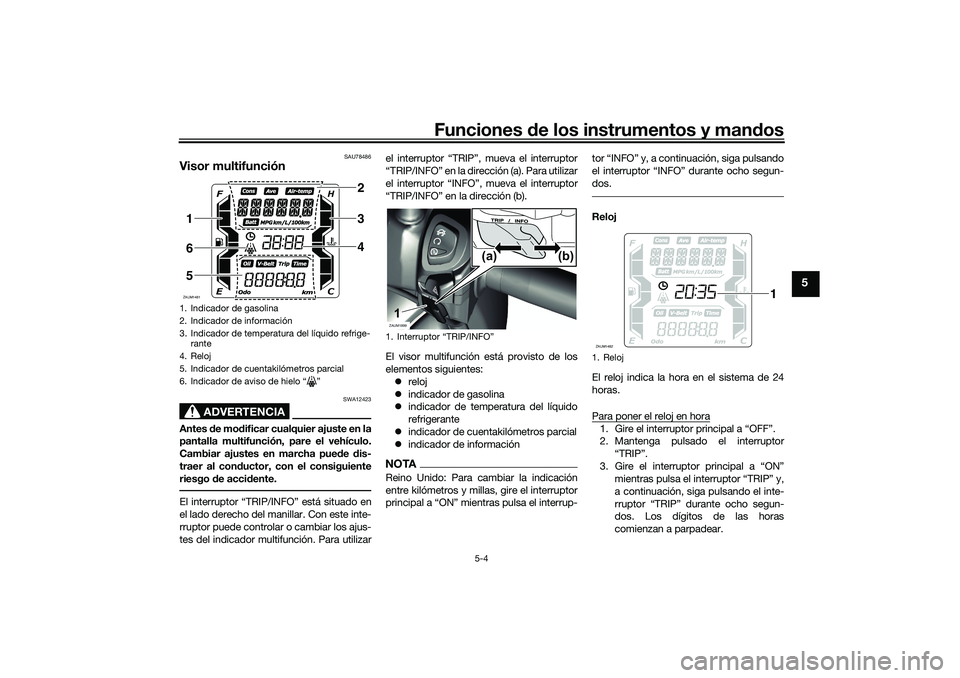

Visor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El interruptor “TRIP/INFO” está situado en
el lado derecho del manillar. Con este inte-
rruptor puede controlar o cambiar los ajus-
tes del indicador multifunción. Para utilizar el interruptor “TRIP”, mueva el interruptor
“TRIP/INFO” en la dirección (a). Para utilizar
el interruptor “INFO”, mueva el interruptor
“TRIP/INFO” en la dirección (b).
El visor multifunción está provisto de los
elementos siguientes:
 reloj
 indicador de gasolina
 indicador de temperatura del líquido
refrigerante
 indicador de cuentakilómetros parcial
 indicador de información
NOTAReino Unido: Para cambiar la indicación
entre kilómetros y millas, gire el interruptor
principal a “ON” mientras pulsa el interrup- tor “INFO” y, a continuación, siga pulsando
el interruptor “INFO” durante ocho segun-
dos.
Reloj
El reloj indica la hora en el sistema de 24
horas.
Para poner el reloj en hora1. Gire el interruptor principal a “OFF”.
2. Mantenga pulsado el interruptor
“TRIP”.
3. Gire el interruptor principal a “ON” mientras pulsa el interruptor “TRIP” y,
a continuación, siga pulsando el inte-
rruptor “TRIP” durante ocho segun-
dos. Los dígitos de las horas
comienzan a parpadear.
1. Indicador de gasolina
2. Indicador de información
3. Indicador de temperatura del líquido refrige-rante
4. Reloj
5. Indicador de cuentakilómetros parcial
6. Indicador de aviso de hielo “ ”ZAUM1481
234
165
1. Interruptor “TRIP/INFO”ZAUM1899
(b)
(a)
1
1. RelojZAUM1482
1
UB9YS0S0.book Page 4 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-5
5
4. Utilice el interruptor “TRIP” para ajus-
tar las horas.
5. Pulse el interruptor “TRIP” durante tres segundos y, a continuación, suél-
telo. Los dígitos de los minutos co-
mienzan a parpadear.
6. Utilice el interruptor “TRIP” para ajus- tar los minutos.
7. Pulse el interruptor “TRIP” durante tres segundos y, a continuación, suél-
telo para poner en funcionamiento el
reloj.
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío). Cuando el último segmento del indicador
de gasolina empiece a parpadear, ponga
gasolina lo antes posible.
NOTA
Si se detecta una anomalía en el indi-
cador de gasolina, todos los segmen-
tos parpadean repetidamente. En ese
caso, haga revisar el vehículo en un
concesionario Yamaha.
 Cuando quedan aproximadamente
2.3 L (0.61 US gal, 0.51 Imp.gal) de
gasolina en el depósito, el último seg-
mento del indicador de gasolina co-
mienza a parpadear. La indicación
cambia automáticamente a cuentaki-
lómetros parcial en reserva de gasoli-
na “F Trip” y comienza a contar la
distancia recorrida desde ese punto.
Indica dor de temperatura del líqui do re-
frigerante
El medidor de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante.
Si el segmento superior parpadea, pare el
vehículo, a continuación pare el motor y
deje que el motor se enfríe. (Véase la pági-
na 8-34).ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.NOTA Si se detecta una anomalía en el indi-
cador de temperatura del líquido refri-
gerante, todos los segmentos
1. Indicador de gasolinaZAUM14831
1. Indicador de temperatura del líquido refrige-
ranteZAUM1484
1
UB9YS0S0.book Page 5 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-6
5
parpadean repetidamente. En ese ca-
so, haga revisar el vehículo lo antes
posible en un concesionario Yamaha.
 La temperatura del líquido refrigerante
varía con los cambios de tiempo y con
la carga del motor.
Indica dor d e cuentakilómetros parcial
El indicador de cuentakilómetros parcial
está provisto de los elementos siguientes:  cuentakilómetros
 cuentakilómetros parcial
 cuentahoras parcial
 cuentakilómetros parcial de reserva
de gasolina
 cuentakilómetros de cambio de aceite
 cuentakilómetros de cambio de co-
rrea trapezoidal Pulse el interruptor “TRIP” para cambiar la
indicación entre cuentakilómetros “Odo”,
cuentakilómetros parcial “Trip”, cuentaho-
ras parcial “Trip Time”, cuentakilómetros
de cambio de aceite “Oil Trip” y cuentakiló-
metros de cambio de la correa trapezoidal
“V-Belt Trip” en el orden siguiente:
Odo
 Trip  Trip Time  Oil Trip  V-
Belt Trip  Odo
NOTACuando quedan aproximadamente 2.3 L
(0.61 US gal, 0.51 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de gasolina comienza a parpadear. La
indicación cambia automáticamente a
cuentakilómetros parcial en reserva de ga-
solina “F Trip” y comienza a contar la dis-
tancia recorrida desde ese punto.Cuentakilómetros “O do” y cuentakiló-
metros parcial “Trip”
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.
El cuentakilómetros parcial muestra la dis-
tancia recorrida desde que se puso a cero
por última vez. Para poner a cero el cuentakilómetros par-
cial, selecciónelo pulsando el interruptor
“TRIP” y, a continuación, pulse el interrup-
tor “TRIP” durante tres segundos.
NOTA
El cuentakilómetros se bloquea a
999999.
 Cuando llega a 9999.9, el cuentakiló-
metros parcial se pone a cero y sigue
contando.Cuentahoras parcial “Time”
El cuentahoras parcial indica el tiempo
transcurrido con el interruptor principal en
la posición “ON” desde que se puso a cero
por última vez.
El tiempo máximo que se puede mostrar es
99:59.
1. Indicador de cuentakilómetros parcialZAUM1485
1
1. Cuentakilómetros parcialZAUM1486
1
UB9YS0S0.book Page 6 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-7
5
NOTAPara poner a cero el cuentahoras parcial,
selecciónelo pulsando el interruptor “TRIP”
y, a continuación, pulse el interruptor
“TRIP” durante tres segundos.Cuentakilómetros parcial en reserva de
gasolina “F Trip”
Cuando quedan aproximadamente 2.3 L
(0.61 US gal, 0.51 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de gasolina comienza a parpadear. La
indicación cambia automáticamente a
cuentakilómetros parcial en reserva de ga-
solina “F Trip” y comienza a contar la dis- tancia recorrida desde ese punto. En ese
caso, pulse el interruptor “TRIP” para cam-
biar la indicación en el orden siguiente:
F Trip 
Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
Para poner a cero el cuentakilómetros en
reserva de gasolina, selecciónelo pulsando
el interruptor “TRIP” y, a continuación, pul-
se el interruptor “TRIP” durante tres segun-
dos.
El cuentakilómetros parcial en reserva de
gasolina se pone a cero automáticamente y
desaparece después de repostar y recorrer
5 km (3 mi).
Cuentakilómetros de cambio de aceite
“Oil Trip” El cuentakilómetros de cambio de aceite
muestra la distancia recorrida desde el últi-
mo cambio de aceite.
El indicador de cambio de aceite “OIL” par-
padea a los primeros 1000 km (600 mi), lue-
go a los 6000 km (3500 mi) y
posteriormente cada 6000 km (3500 mi)
para indicar que se debe cambiar el aceite
del motor.
Después de cambiar el aceite de motor,
debe reiniciar el indicador y el cuentakiló-
metros de cambio de aceite. Para reiniciar
los dos, seleccione el cuentakilómetros de
cambio de aceite y, a continuación, pulse el
interruptor “TRIP” durante tres segundos.
Mientras el cuentakilómetros de cambio de
aceite está parpadeando, pulse el interrup-
tor “TRIP” durante 15-20 segundos. Suelte
el interruptor “TRIP”; la indicación del
cuentakilómetros de cambio de aceite se
pone a cero.
NOTASi cambia el aceite de motor antes de que
se encienda el indicador (es decir, antes de
que se cumpla el intervalo de cambio pe-
riódico de aceite), deberá poner a cero el
indicador para que se encienda en el mo-
mento correcto.
1. Cuentakilómetros parcial de reserva de ga-
solinaZAUM1487
1
1. Indicador de cambio de aceite “Oil”
2. Cuentakilómetros parcial de cambio de aceiteZAUM14881
2
UB9YS0S0.book Page 7 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-8
5
Cuentakilómetros de cambio de la co-
rrea trapezoi dal “V-Belt Trip”
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde el último cambio de correa.
El indicador de cambio de la correa trape-
zoidal “V-Belt” parpadea cada 18000 km
(10500 mi) para indicar que se debe cam-
biar la correa.
Después de cambiar la correa, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal. Para reiniciar los
dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el interruptor “TRIP” durante
tres segundos. Mientras el cuentakilómetros de cambio de
la correa trapezoidal está parpadeando,
pulse el interruptor “TRIP” durante 15-20
segundos. Suelte el interruptor “TRIP”; la
indicación del cuentakilómetros de cambio
de la correa trapezoidal se pone a cero.
NOTASi cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá poner a cero el cuentaki-
lómetros de cambio de la correa para que
el indicador se encienda en el momento co-
rrecto.In
dica dor d e información
El indicador de información está provisto
de los elementos siguientes: 
indicador de la temperatura del aire
 indicador de voltaje de la batería
 indicador del sistema de control de
tracción
 indicador del consumo medio de ga-
solina
 indicador del consumo instantáneo de
gasolina
 indicador de la velocidad media
 función de mensaje de aviso
Selección del in dica dor de información
Pulse el interruptor “INFO” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L” o “Consump-
tion/Average_ _._ L/100 km”, consumo
instantáneo de gasolina “Consumption_
_._ km/L” o “Consumption_ _._ L/100 km”
y velocidad media “Average” en el orden si-
guiente:
Air-temp  Battery  TCS ON o TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Average  Air-temp
Reino Unido:
1. Indicador de cambio de la correa trapezoi- dal “V-Belt”
2. Cuentakilómetros de cambio de correa tra- pezoidalZAUM15431
2
1. Indicador de informaciónZAUM1490
1
UB9YS0S0.book Page 8 Tuesday, January 5, 2021 1:07 PM

Funciones de los instrumentos y man dos
5-9
5
Pulse el interruptor “TRIP” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” o
“Consumption/Average_ _ _._MPG”, con-
sumo instantáneo de gasolina
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” o “Consumption_ _ _._MPG”
y velocidad media “Average” en el orden si-
guiente:
Air-temp  Battery  TCS ON o TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption/Average_ _ _._ MPG 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Consumption_ _ _._ MPG
 Average  Air-tempNOTA Cuando las unidades seleccionadas
para el indicador son kilómetros, no
se muestra “Consumption/Average_ _
_._MPG” y “Consumption_ _
_._MPG”.
 Cuando las unidades seleccionadas
para el indicador son millas, no se
muestra “Consumption/Average_ _._ km/L”, “Consumption/Average_ _._
L/100 km”, “Consumption_ _._ km/L”
y “Consumption_ _._ L/100 km”.
In
dicación de la temperatura del aire
Muestra la temperatura del aire entre –10
°C y 50 °C en incrementos de 1 °C.
El indicador de aviso de hielo “ ” parpa-
dea cuando la temperatura se encuentra
por debajo de 4 °C.
La temperatura indicada puede variar con
respecto a la temperatura ambiente real.NOTALa precisión de la indicación de la tempera-
tura puede verse afectada por el calor del
motor cuando se circula a baja velocidad (por debajo de aproximadamente 20 km/h
[12 mi/h]) o al detenerse en señales de trá-
fico, etc.
In
dica dor de voltaje de la batería
Este indicador muestra el estado de carga
actual de la batería.NOTA Si el motor gira lentamente cuando se
utiliza el interruptor de arranque, haga
cargar la batería en un concesionario
Yamaha.
 Si la indicación del voltaje de la batería
es “---”, haga revisar la batería en un
concesionario Yamaha.
1. Indicación de la temperatura del aire
2. Indicador de aviso de hielo “ ”ZAUM1491
1
2
1. Indicador de voltaje de la bateríaZAUM1492
1
UB9YS0S0.book Page 9 Tuesday, January 5, 2021 1:07 PM
