2020 YAMAHA TRICITY 300 Manuale de Empleo (in Spanish)

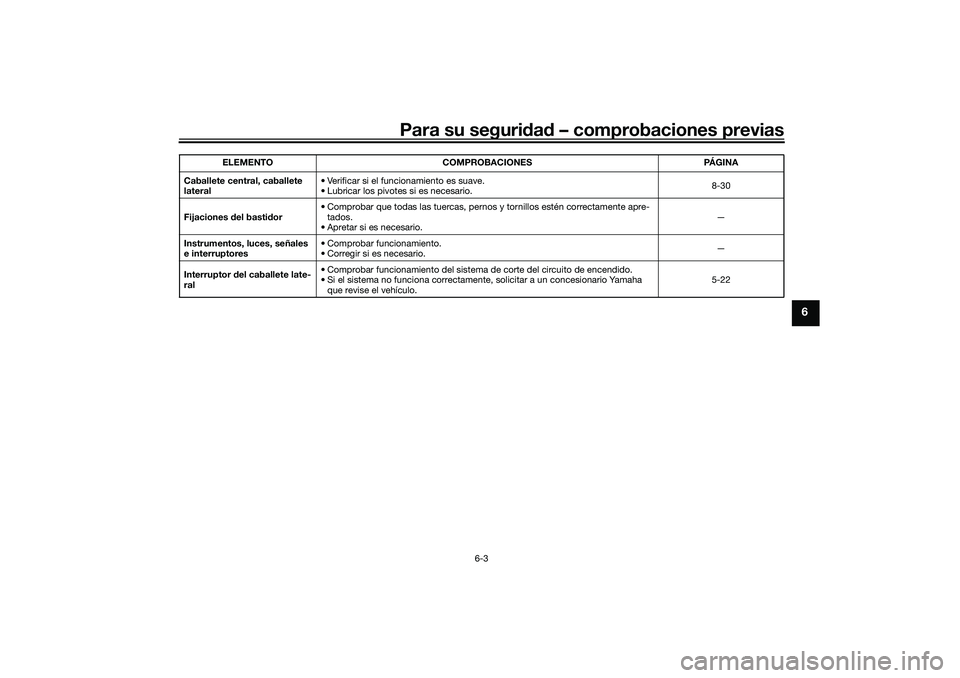

Para su seguridad – comprobaciones previas
6-3
6
Caballete central, caballete
lateral• Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.8-30
Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores• Comprobar funcionamiento.
• Corregir si es necesario.—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.5-22 ELEMENTO COMPROBACIONES PÁGINA
UBX9S0S0.book Page 3 Wednesday, January 22, 2020 3:01 PM

Utilización y puntos importantes para la conducción
7-1
7
SAU15952

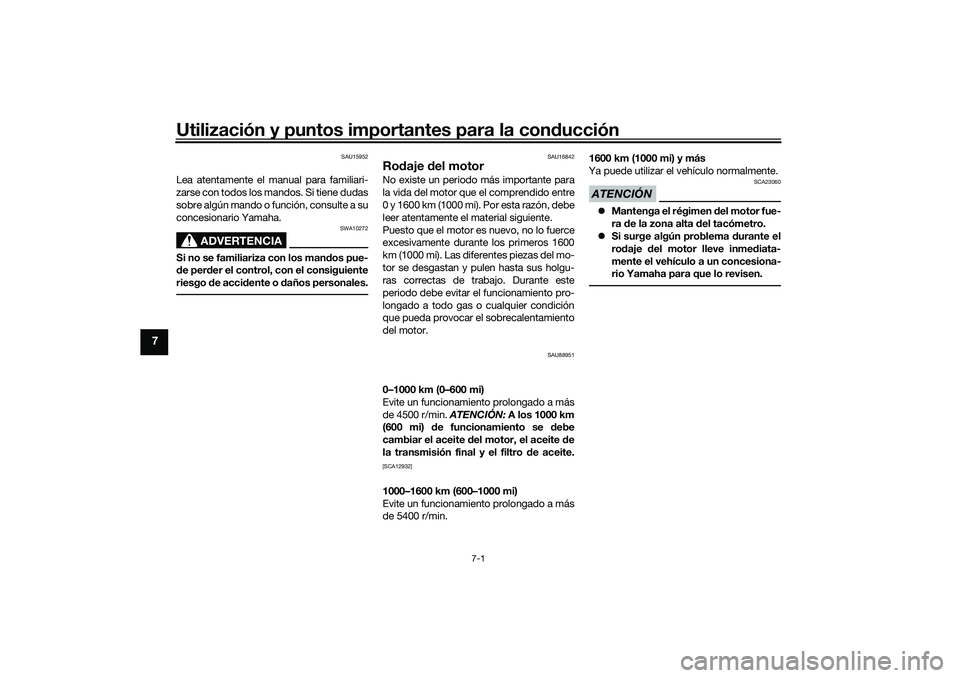

Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU88951
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor, el aceite de
la transmisión final y el filtro de aceite.[SCA12932]1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min.1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA23060
Mantenga el régimen del motor fue-
ra de la zona alta del tacómetro.
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revisen.
UBX9S0S0.book Page 1 Wednesday, January 22, 2020 3:01 PM

Utilización y puntos importantes para la conducción
7-2
7
SAU86720

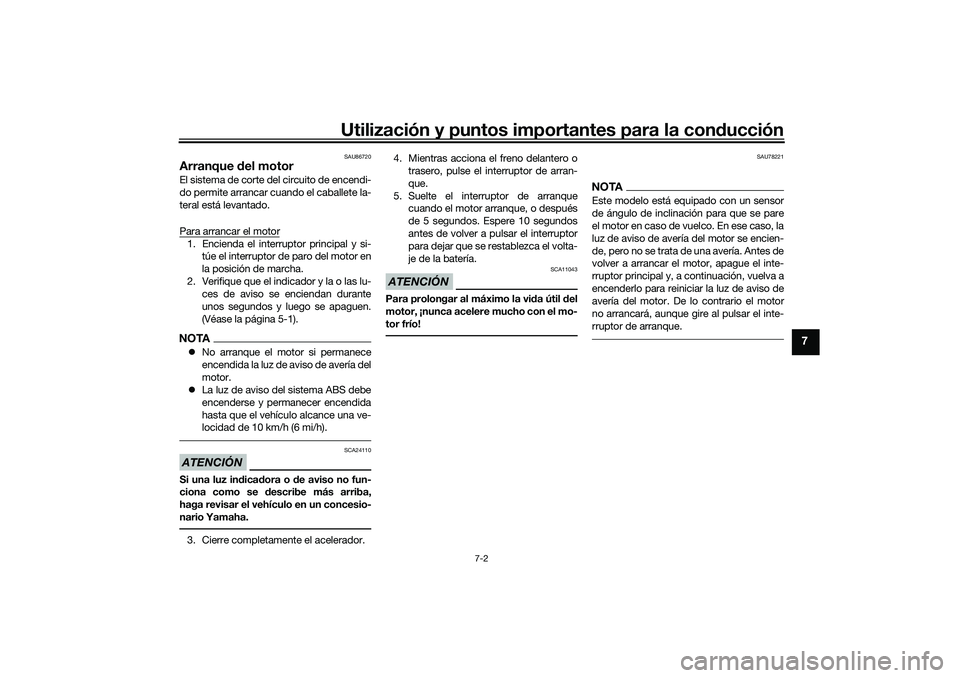

Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando el caballete la-
teral está levantado.
Para arrancar el motor1. Encienda el interruptor principal y si-
túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 5-1).NOTANo arranque el motor si permanece
encendida la luz de aviso de avería del
motor.
La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Cierre completamente el acelerador.4. Mientras acciona el freno delantero o
trasero, pulse el interruptor de arran-
que.
5. Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU78221
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En ese caso, la
luz de aviso de avería del motor se encien-
de, pero no se trata de una avería. Antes de
volver a arrancar el motor, apague el inte-
rruptor principal y, a continuación, vuelva a
encenderlo para reiniciar la luz de aviso de
avería del motor. De lo contrario el motor
no arrancará, aunque gire al pulsar el inte-
rruptor de arranque.
UBX9S0S0.book Page 2 Wednesday, January 22, 2020 3:01 PM

Utilización y puntos importantes para la conducción
7-3
7
SAU74640

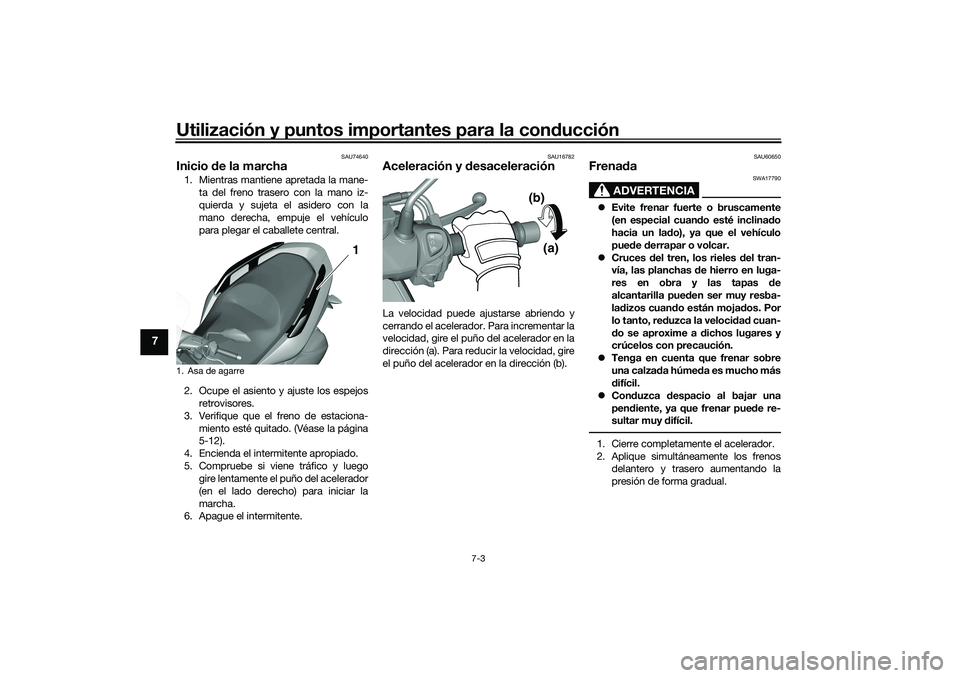

Inicio de la marcha1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asidero con la
mano derecha, empuje el vehículo
para plegar el caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Verifique que el freno de estaciona-
miento esté quitado. (Véase la página
5-12).
4. Encienda el intermitente apropiado.
5. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
6. Apague el intermitente.
SAU16782
Aceleración y desaceleraciónLa velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU60650
Frenada
ADVERTENCIA
SWA17790
Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el vehículo
puede derrapar o volcar.
Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.
Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.
Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
1. Asa de agarre
1 1
(a) (b)
UBX9S0S0.book Page 3 Wednesday, January 22, 2020 3:01 PM

Utilización y puntos importantes para la conducción
7-4
7
SAU16821

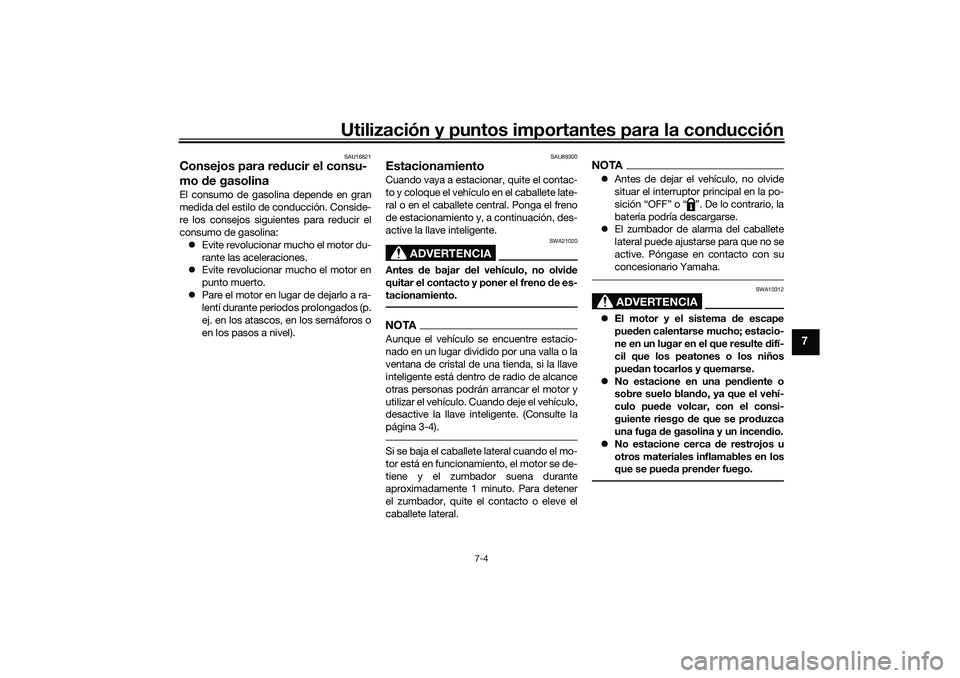

Consejos para reducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Evite revolucionar mucho el motor en
punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU89300
EstacionamientoCuando vaya a estacionar, quite el contac-
to y coloque el vehículo en el caballete late-
ral o en el caballete central. Ponga el freno
de estacionamiento y, a continuación, des-
active la llave inteligente.
ADVERTENCIA
SWA21020
Antes de bajar del vehículo, no olvide
quitar el contacto y poner el freno de es-
tacionamiento.NOTAAunque el vehículo se encuentre estacio-
nado en un lugar dividido por una valla o la
ventana de cristal de una tienda, si la llave
inteligente está dentro de radio de alcance
otras personas podrán arrancar el motor y
utilizar el vehículo. Cuando deje el vehículo,
desactive la llave inteligente. (Consulte la
página 3-4).Si se baja el caballete lateral cuando el mo-
tor está en funcionamiento, el motor se de-
tiene y el zumbador suena durante
aproximadamente 1 minuto. Para detener
el zumbador, quite el contacto o eleve el
caballete lateral.
NOTAAntes de dejar el vehículo, no olvide
situar el interruptor principal en la po-
sición “OFF” o “ ”. De lo contrario, la
batería podría descargarse.
El zumbador de alarma del caballete
lateral puede ajustarse para que no se
active. Póngase en contacto con su
concesionario Yamaha.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
UBX9S0S0.book Page 4 Wednesday, January 22, 2020 3:01 PM

Mantenimiento y ajustes periódicos
8-1
8
SAU17246

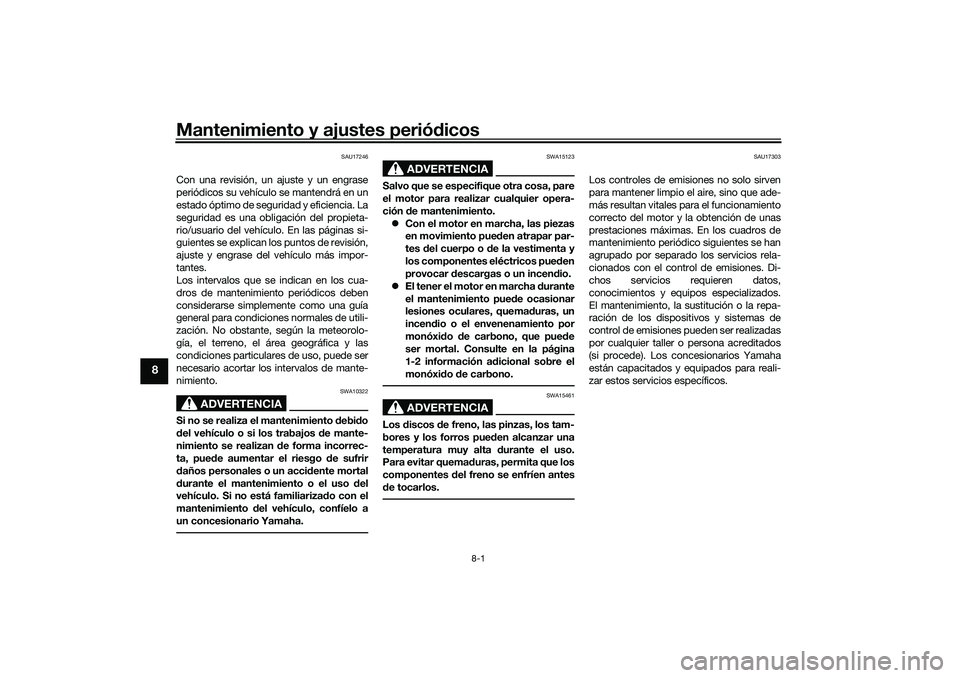

Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, puede aumentar el riesgo de sufrir
daños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
UBX9S0S0.book Page 1 Wednesday, January 22, 2020 3:01 PM

Mantenimiento y ajustes periódicos8-2
8
SAU85230

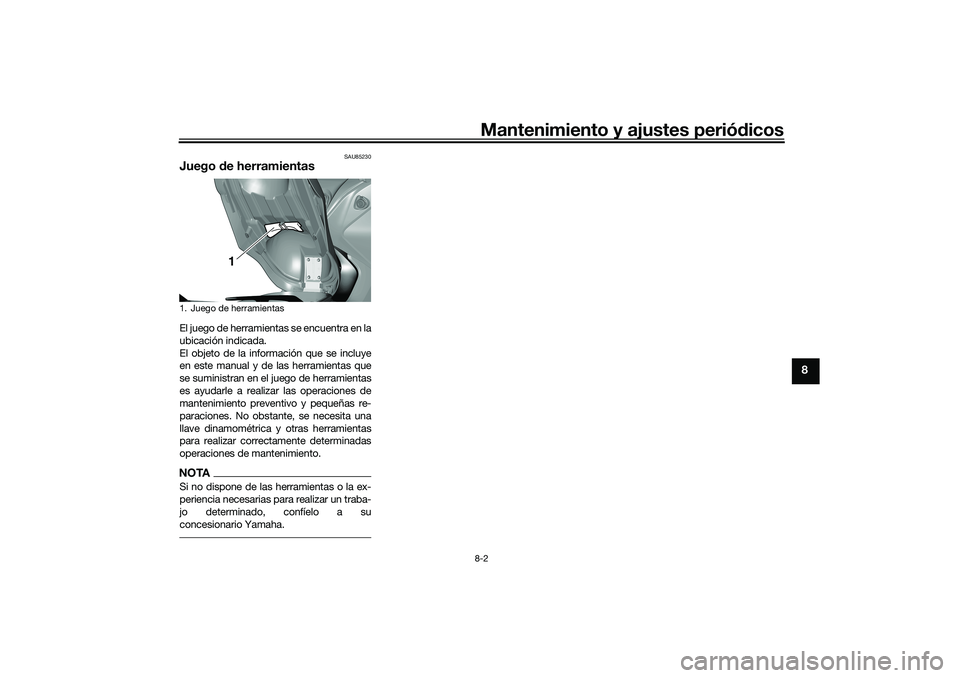

Juego de herramientasEl juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su
concesionario Yamaha.1. Juego de herramientas
1
UBX9S0S0.book Page 2 Wednesday, January 22, 2020 3:01 PM

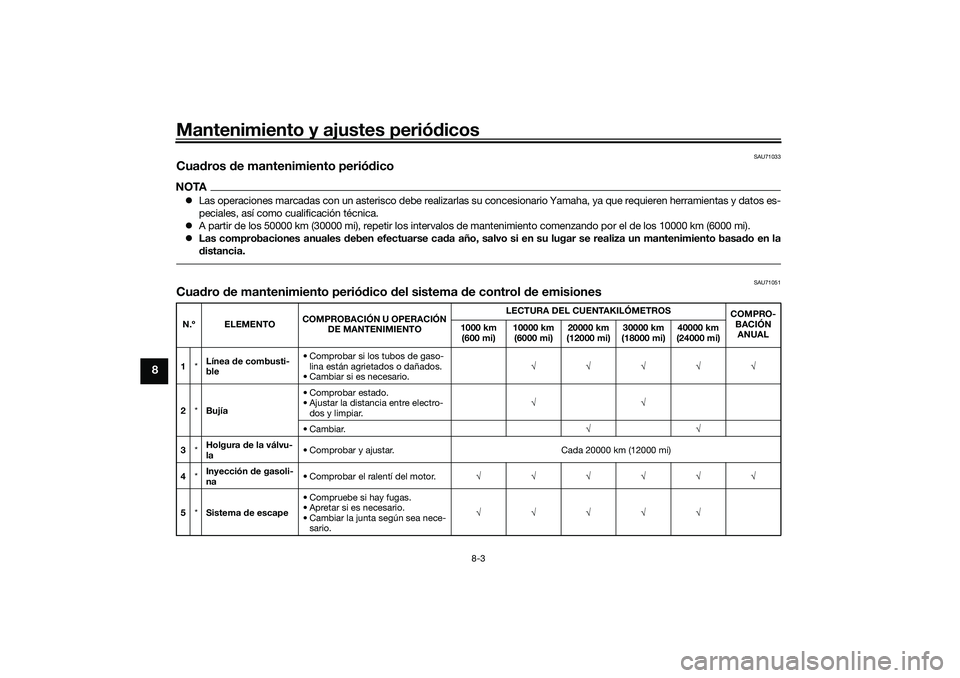

Mantenimiento y ajustes periódicos
8-3
8
SAU71033
Cuadros de mantenimiento periódicoNOTALas operaciones marcadas con un asterisco debe realizarlas su concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en la
distancia.
SAU71051
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
ble• Comprobar si los tubos de gaso-
lina están agrietados o dañados.
• Cambiar si es necesario.√√√√√
2*Bujía•Comprobar estado.
• Ajustar la distancia entre electro-
dos y limpiar.√√
•Cambiar.√√
3*Holgura de la válvu-
la• Comprobar y ajustar. Cada 20000 km (12000 mi)
4*Inyección de gasoli-
na• Comprobar el ralentí del motor.√√√√√√
5*Sistema de escape• Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar la junta según sea nece-
sario.√√√√√
UBX9S0S0.book Page 3 Wednesday, January 22, 2020 3:01 PM
