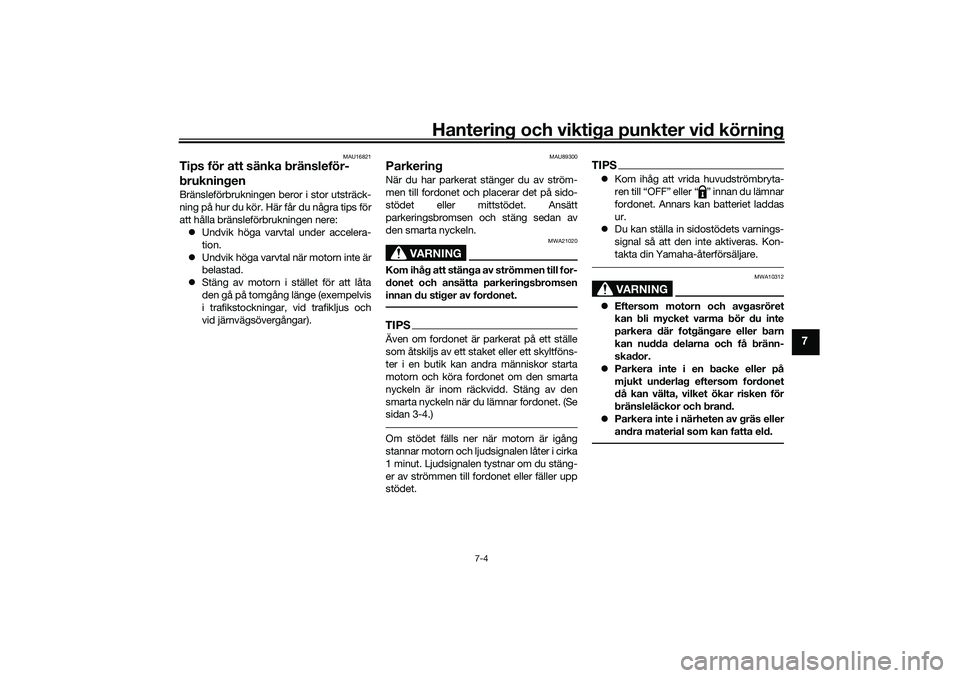

Hantering och viktiga punkter vid körning
7-4
7
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Undvik höga varvtal under accelera-
tion.
Undvik höga varvtal när motorn inte är
belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU89300
ParkeringNär du har parkerat stänger du av ström-
men till fordonet och placerar det på sido-
stödet eller mittstödet. Ansätt
parkeringsbromsen och stäng sedan av
den smarta nyckeln.
VARNING
MWA21020
Kom ihåg att stänga av strömmen till for-
donet och ansätta parkeringsbromsen
innan du stiger av fordonet.TIPSÄven om fordonet är parkerat på ett ställe
som åtskiljs av ett staket eller ett skyltföns-
ter i en butik kan andra människor starta
motorn och köra fordonet om den smarta
nyckeln är inom räckvidd. Stäng av den
smarta nyckeln när du lämnar fordonet. (Se
sidan 3-4.)Om stödet fälls ner när motorn är igång
stannar motorn och ljudsignalen låter i cirka
1 minut. Ljudsignalen tystnar om du stäng-
er av strömmen till fordonet eller fäller upp
stödet.
TIPSKom ihåg att vrida huvudströmbryta-
ren till “OFF” eller “ ” innan du lämnar
fordonet. Annars kan batteriet laddas
ur.
Du kan ställa in sidostödets varnings-
signal så att den inte aktiveras. Kon-
takta din Yamaha-återförsäljare.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBX9M0M0.book Page 4 Wednesday, January 22, 2020 5:04 PM

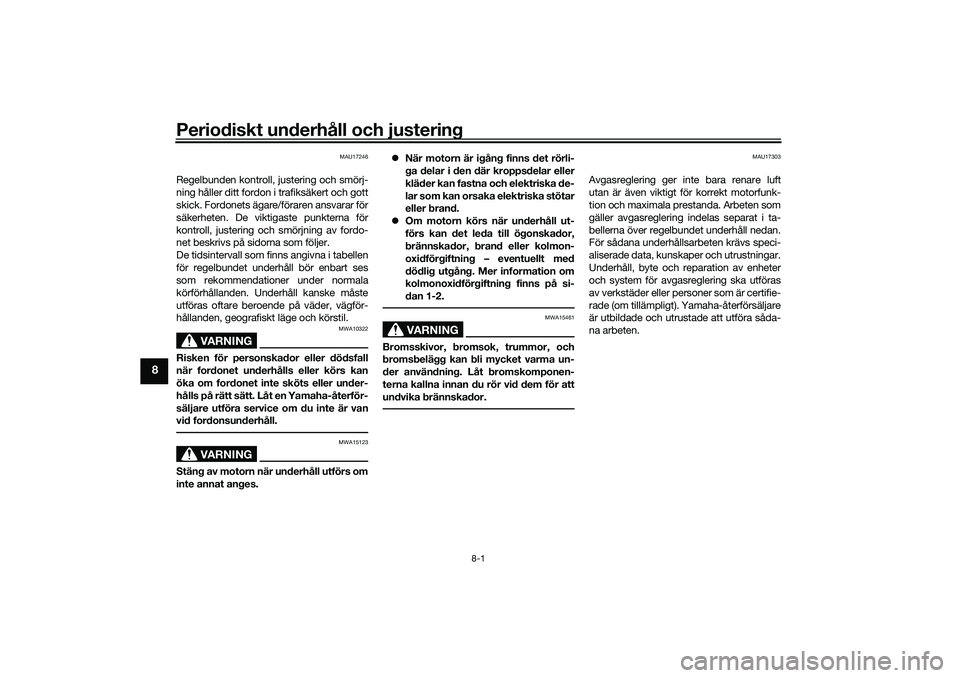

Periodiskt underhåll och justering
8-1
8
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM

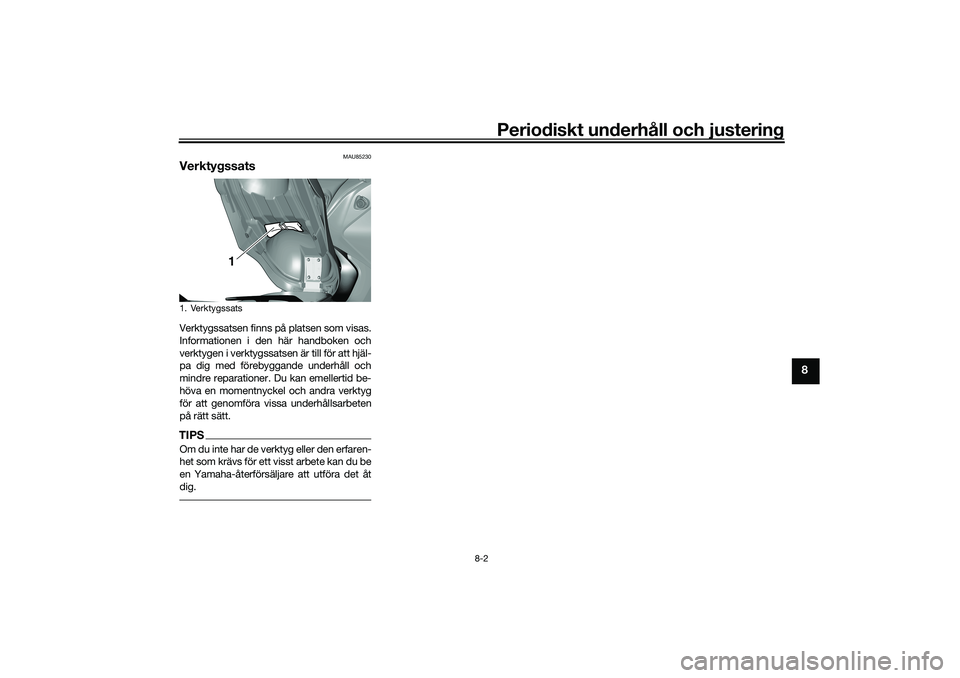

Periodiskt underhåll och justering
8-2
8
MAU85230
VerktygssatsVerktygssatsen finns på platsen som visas.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åt
dig.1. Verktygssats
1
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM

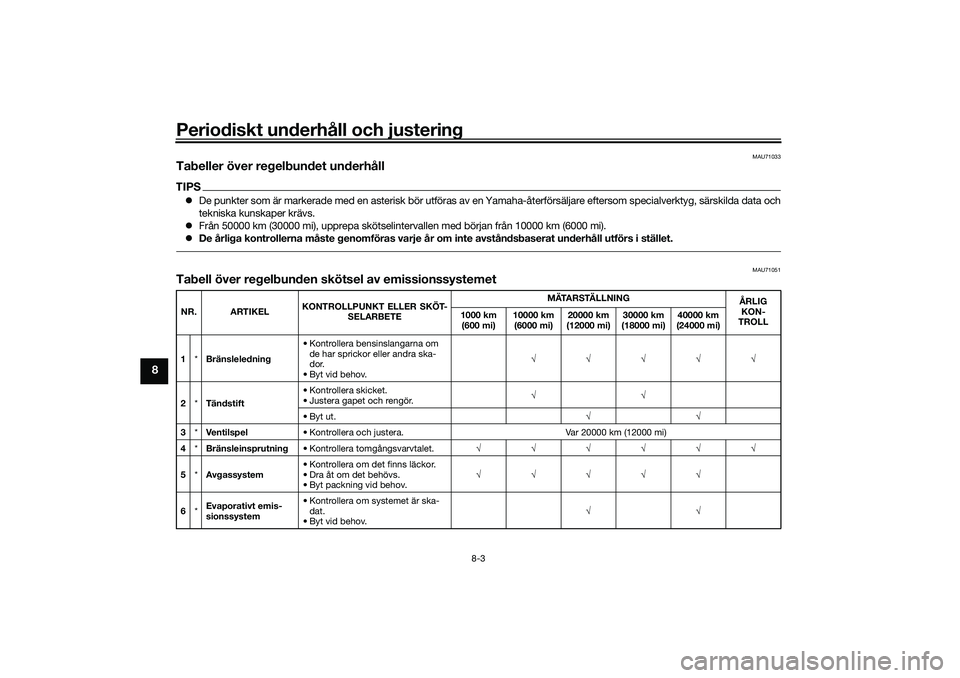

Periodiskt underhåll och justering
8-3
8
MAU71033
Tabeller över regelbundet underhållTIPSDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.
Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Bränsleledning• Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov.√√√√√
2*Tändstift• Kontrollera skicket.
• Justera gapet och rengör.√√
•Byt ut.√√
3*Ve n t i l sp e l• Kontrollera och justera. Var 20000 km (12000 mi)
4*Bränsleinsprutning• Kontrollera tomgångsvarvtalet.√√√√√√
5*Avgassystem• Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov.√√√√√
6*Evaporativt emis-
sionssystem• Kontrollera om systemet är ska-
dat.
• Byt vid behov.√√
UBX9M0M0.book Page 3 Wednesday, January 22, 2020 5:04 PM

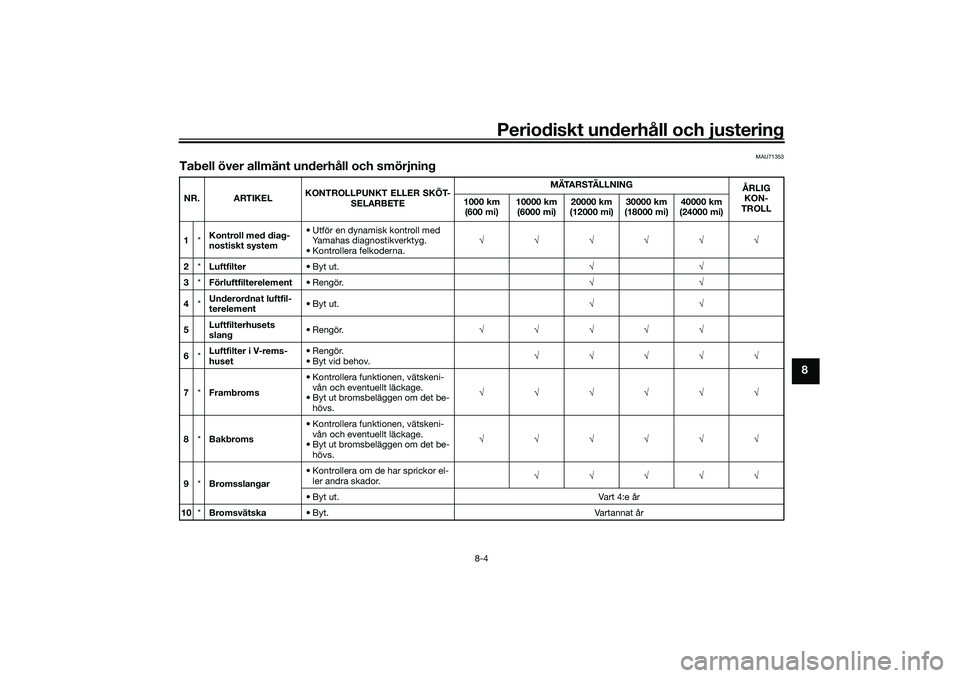

Periodiskt underhåll och justering
8-4
8
MAU71353
Tabell över allmänt underhåll och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kontroll med diag-
nostiskt system• Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna.√√√√√√
2*Luftfilter• Byt ut.√√
3*Förluftfilterelement• Rengör.√√
4*Underordnat luftfil-
terelement• Byt ut.√√
5Luftfilterhusets
slang• Rengör.√√√√√
6*Luftfilter i V-rems-
huset• Rengör.
• Byt vid behov.√√√√√
7*Frambroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
8*Bakbroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
9*Bromsslangar• Kontrollera om de har sprickor el-
ler andra skador.√√√√√
• Byt ut. Vart 4:e år
10*Bromsvätska• Byt. Vartannat år
UBX9M0M0.book Page 4 Wednesday, January 22, 2020 5:04 PM

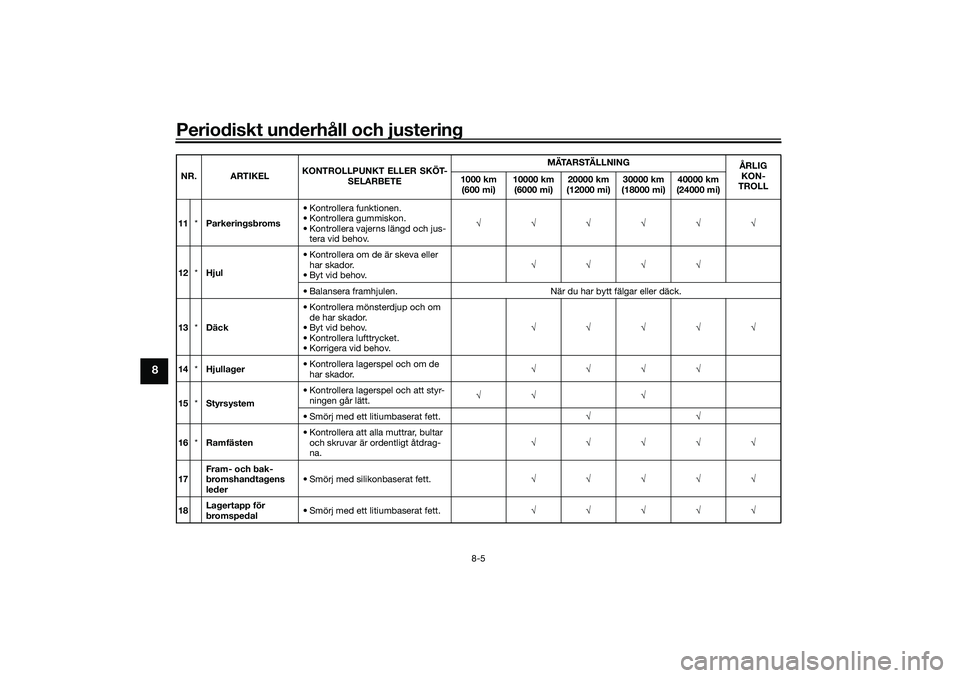

Periodiskt underhåll och justering
8-5
8
11*Parkeringsbroms• Kontrollera funktionen.
• Kontrollera gummiskon.
• Kontrollera vajerns längd och jus-
tera vid behov.√√√√√√
12*Hjul• Kontrollera om de är skeva eller
har skador.
• Byt vid behov.√√√√
• Balansera framhjulen. När du har bytt fälgar eller däck.
13*Däck• Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
•Korrigera vid behov.√√√√√
14*Hjullager• Kontrollera lagerspel och om de
har skador.√√√√
15*Styrsystem• Kontrollera lagerspel och att styr-
ningen går lätt.√√ √
• Smörj med ett litiumbaserat fett.√√
16*Ramfästen• Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na.√√√√√
17Fram- och bak-
bromshandtagens
leder• Smörj med silikonbaserat fett.√√√√√
18Lagertapp för
bromspedal• Smörj med ett litiumbaserat fett.√√√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9M0M0.book Page 5 Wednesday, January 22, 2020 5:04 PM

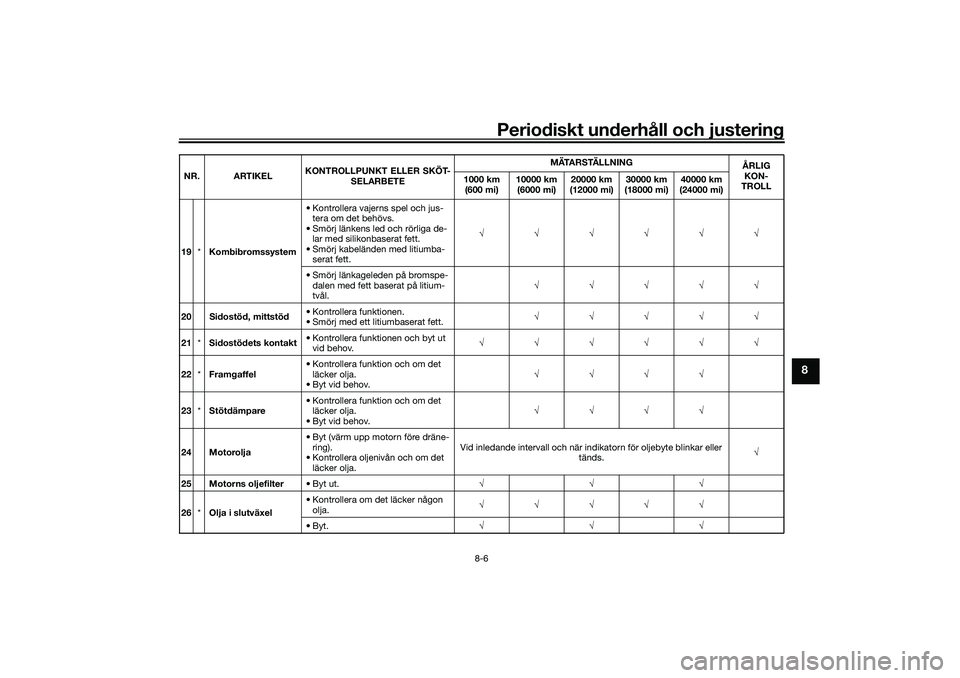

Periodiskt underhåll och justering
8-6
8
19*Kombibromssystem• Kontrollera vajerns spel och jus-
tera om det behövs.
• Smörj länkens led och rörliga de-
lar med silikonbaserat fett.
• Smörj kabeländen med litiumba-
serat fett.√√√√√√
• Smörj länkageleden på bromspe-
dalen med fett baserat på litium-
tvål.√√√√√
20 Sidostöd, mittstöd• Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.√√√√√
21*Sidostödets kontakt• Kontrollera funktionen och byt ut
vid behov.√√√√√√
22*Framgaffel• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
23*Stötdämpare• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
24 Motorolja• Byt (värm upp motorn före dräne-
ring).
• Kontrollera oljenivån och om det
läcker olja.Vid inledande intervall och när indikatorn för oljebyte blinkar eller
tänds.√
25 Motorns oljefilter• Byt ut.√√√
26*Olja i slutväxel• Kontrollera om det läcker någon
olja.√√√√√
• Byt.√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9M0M0.book Page 6 Wednesday, January 22, 2020 5:04 PM

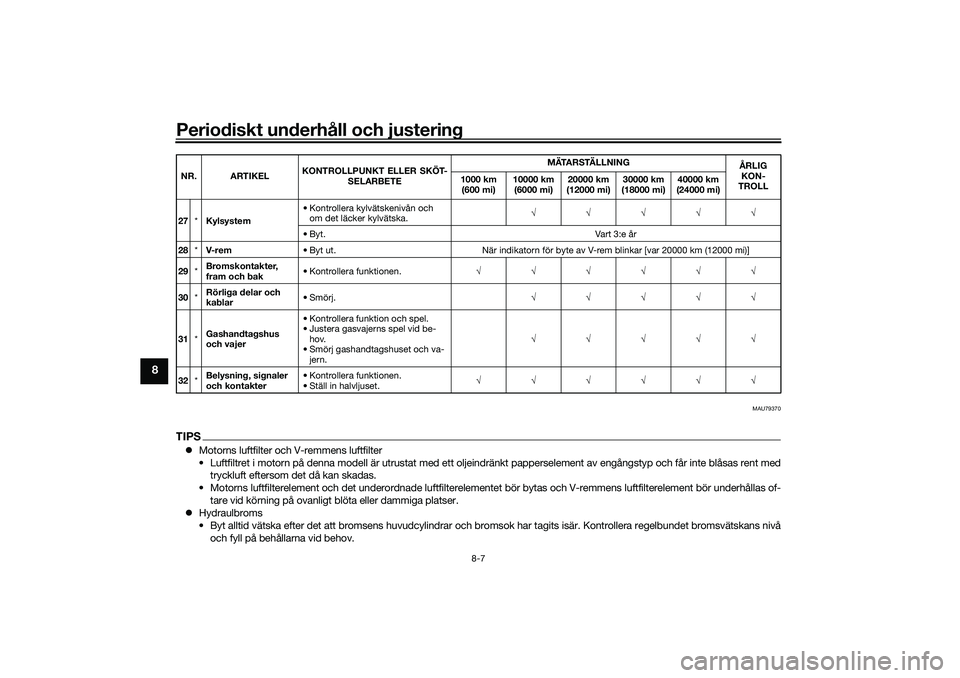

Periodiskt underhåll och justering
8-7
8
MAU79370
TIPSMotorns luftfilter och V-remmens luftfilter
• Luftfiltret i motorn på denna modell är utrustat med ett oljeindränkt papperselement av engångstyp och får inte blåsas rent med
tryckluft eftersom det då kan skadas.
• Motorns luftfilterelement och det underordnade luftfilterelementet bör bytas och V-remmens luftfilterelement bör underhållas of-
tare vid körning på ovanligt blöta eller dammiga platser.
Hydraulbroms
• Byt alltid vätska efter det att bromsens huvudcylindrar och bromsok har tagits isär. Kontrollera regelbundet bromsvätskans nivå
och fyll på behållarna vid behov.27*Kylsystem• Kontrollera kylvätskenivån och
om det läcker kylvätska.√√√√√
• Byt. Vart 3:e år
28*V- re m• Byt ut. När indikatorn för byte av V-rem blinkar [var 20000 km (12000 mi)]
29*Bromskontakter,
fram och bak• Kontrollera funktionen.√√√√√√
30*Rörliga delar och
kablar•Smörj.√√√√√
31*Gashandtagshus
och vajer• Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och va-
jern.√√√√√
32*Belysning, signaler
och kontakter• Kontrollera funktionen.
• Ställ in halvljuset.√√√√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9M0M0.book Page 7 Wednesday, January 22, 2020 5:04 PM
