2020 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

Smart nyckelsystem
3-8
3

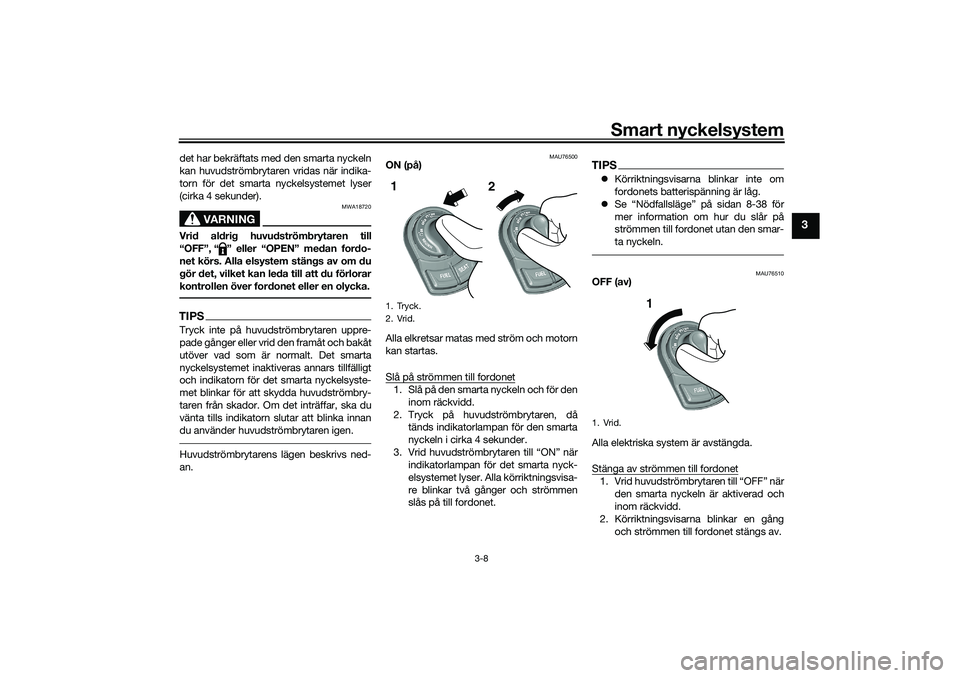

det har bekräftats med den smarta nyckeln
kan huvudströmbrytaren vridas när indika-
torn för det smarta nyckelsystemet lyser
(cirka 4 sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.TIPSTryck inte på huvudströmbrytaren uppre-
pade gånger eller vrid den framåt och bakåt
utöver vad som är normalt. Det smarta
nyckelsystemet inaktiveras annars tillfälligt
och indikatorn för det smarta nyckelsyste-
met blinkar för att skydda huvudströmbry-
taren från skador. Om det inträffar, ska du
vänta tills indikatorn slutar att blinka innan
du använder huvudströmbrytaren igen.Huvudströmbrytarens lägen beskrivs ned-
an.
MAU76500
ON (på)
Alla elkretsar matas med ström och motorn
kan startas.
Slå på strömmen till fordonet1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Tryck på huvudströmbrytaren, då
tänds indikatorlampan för den smarta
nyckeln i cirka 4 sekunder.
3. Vrid huvudströmbrytaren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Alla körriktningsvisa-
re blinkar två gånger och strömmen
slås på till fordonet.
TIPSKörriktningsvisarna blinkar inte om
fordonets batterispänning är låg.
Se “Nödfallsläge” på sidan 8-38 för
mer information om hur du slår på
strömmen till fordonet utan den smar-
ta nyckeln.
MAU76510
OFF (av)
Alla elektriska system är avstängda.
Stänga av strömmen till fordonet1. Vrid huvudströmbrytaren till “OFF” när
den smarta nyckeln är aktiverad och
inom räckvidd.
2. Körriktningsvisarna blinkar en gång
och strömmen till fordonet stängs av.
1. Tryck.
2. Vrid.1
2
1. Vrid.
1
UBX9M0M0.book Page 8 Wednesday, January 22, 2020 5:04 PM

Smart nyckelsystem
3-9
3

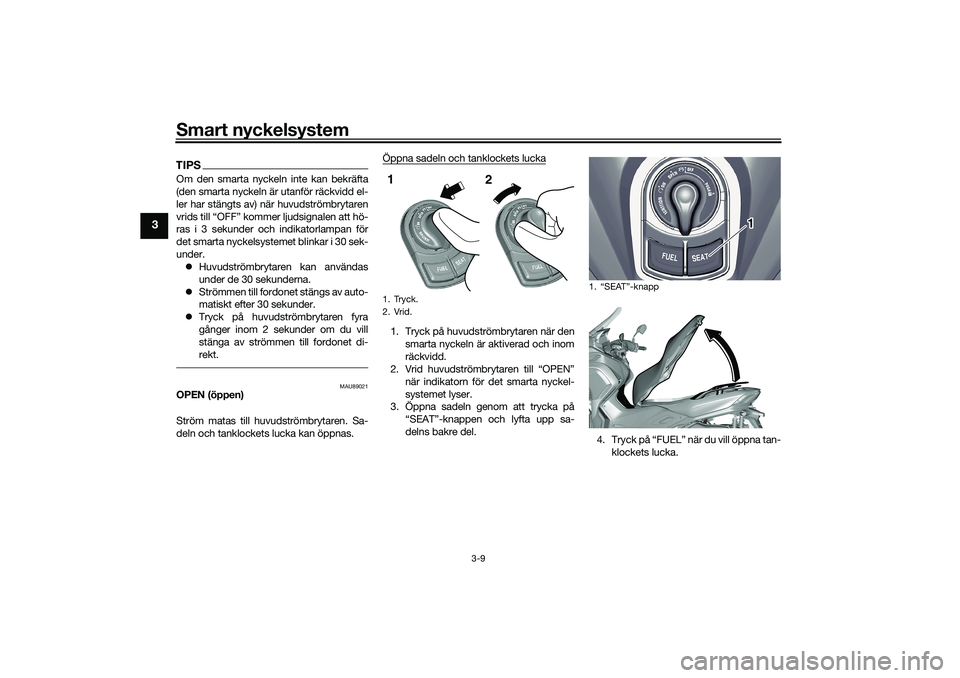

TIPSOm den smarta nyckeln inte kan bekräfta
(den smarta nyckeln är utanför räckvidd el-
ler har stängts av) när huvudströmbrytaren
vrids till “OFF” kommer ljudsignalen att hö-
ras i 3 sekunder och indikatorlampan för
det smarta nyckelsystemet blinkar i 30 sek-
under.
Huvudströmbrytaren kan användas
under de 30 sekunderna.
Strömmen till fordonet stängs av auto-
matiskt efter 30 sekunder.
Tryck på huvudströmbrytaren fyra
gånger inom 2 sekunder om du vill
stänga av strömmen till fordonet di-
rekt.
MAU89021
OPEN (öppen)
Ström matas till huvudströmbrytaren. Sa-
deln och tanklockets lucka kan öppnas.Öppna sadeln och tanklockets lucka
1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “OPEN”
när indikatorn för det smarta nyckel-
systemet lyser.
3. Öppna sadeln genom att trycka på
“SEAT”-knappen och lyfta upp sa-
delns bakre del.
4. Tryck på “FUEL” när du vill öppna tan-
klockets lucka.1. Tryck.
2. Vrid.1
2
1.
1
UBX9M0M0.book Page 9 Wednesday, January 22, 2020 5:04 PM

Smart nyckelsystem
3-10
3

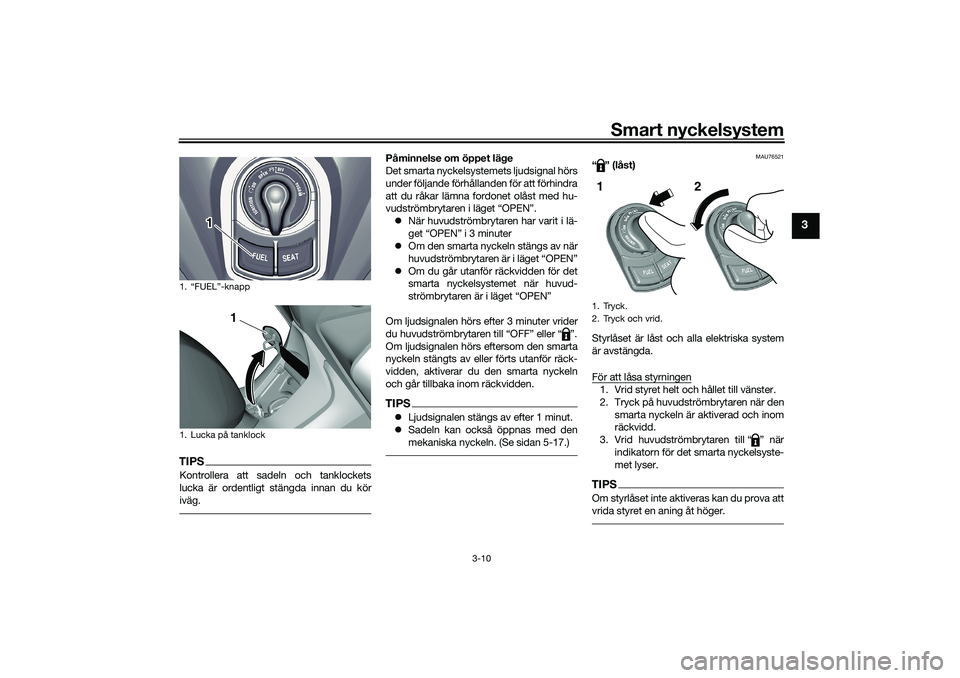

TIPSKontrollera att sadeln och tanklockets
lucka är ordentligt stängda innan du kör
iväg.
Påminnelse om öppet läge
Det smarta nyckelsystemets ljudsignal hörs
under följande förhållanden för att förhindra
att du råkar lämna fordonet olåst med hu-
vudströmbrytaren i läget “OPEN”.
När huvudströmbrytaren har varit i lä-
get “OPEN” i 3 minuter
Om den smarta nyckeln stängs av när
huvudströmbrytaren är i läget “OPEN”
Om du går utanför räckvidden för det
smarta nyckelsystemet när huvud-
strömbrytaren är i läget “OPEN”
Om ljudsignalen hörs efter 3 minuter vrider
du huvudströmbrytaren till “OFF” eller “ ”.
Om ljudsignalen hörs eftersom den smarta
nyckeln stängts av eller förts utanför räck-
vidden, aktiverar du den smarta nyckeln
och går tillbaka inom räckvidden.TIPSLjudsignalen stängs av efter 1 minut.
Sadeln kan också öppnas med den
mekaniska nyckeln. (Se sidan 5-17.)
MAU76521
“” (låst)
Styrlåset är låst och alla elektriska system
är avstängda.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
3. Vrid huvudströmbrytaren till “ ” när
indikatorn för det smarta nyckelsyste-
met lyser.TIPSOm styrlåset inte aktiveras kan du prova att
vrida styret en aning åt höger.
1. “FUEL”-knapp
1. Lucka på tanklock
1
1
1. Tryck.
2. Tryck och vrid.1
2
UBX9M0M0.book Page 10 Wednesday, January 22, 2020 5:04 PM

Smart nyckelsystem
3-11
3

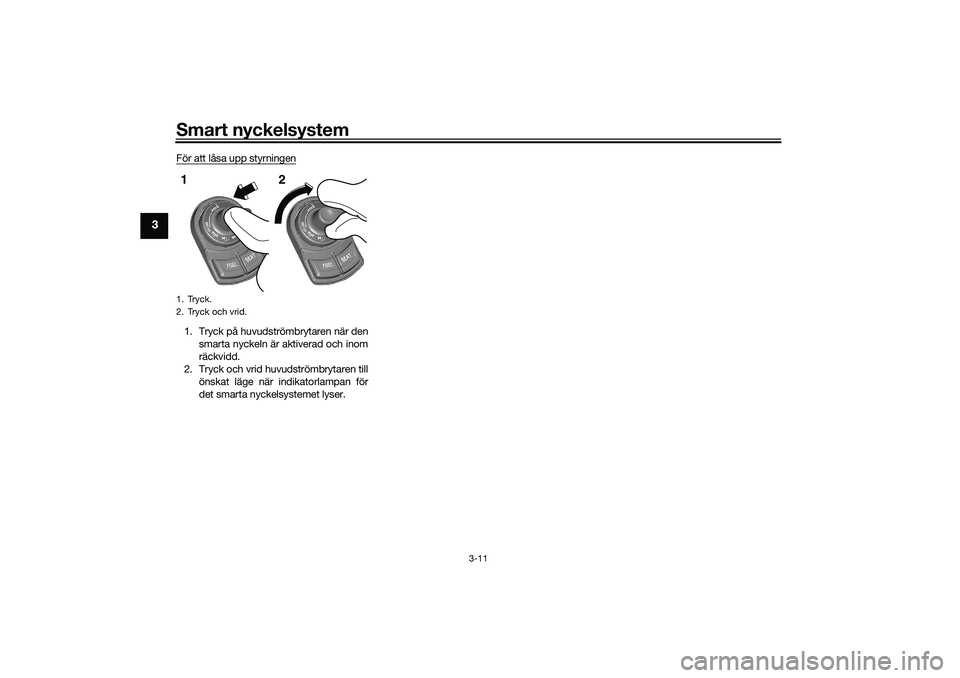

För att låsa upp styrningen1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Tryck och vrid huvudströmbrytaren till
önskat läge när indikatorlampan för
det smarta nyckelsystemet lyser.1. Tryck.
2. Tryck och vrid.1
2
UBX9M0M0.book Page 11 Wednesday, January 22, 2020 5:04 PM

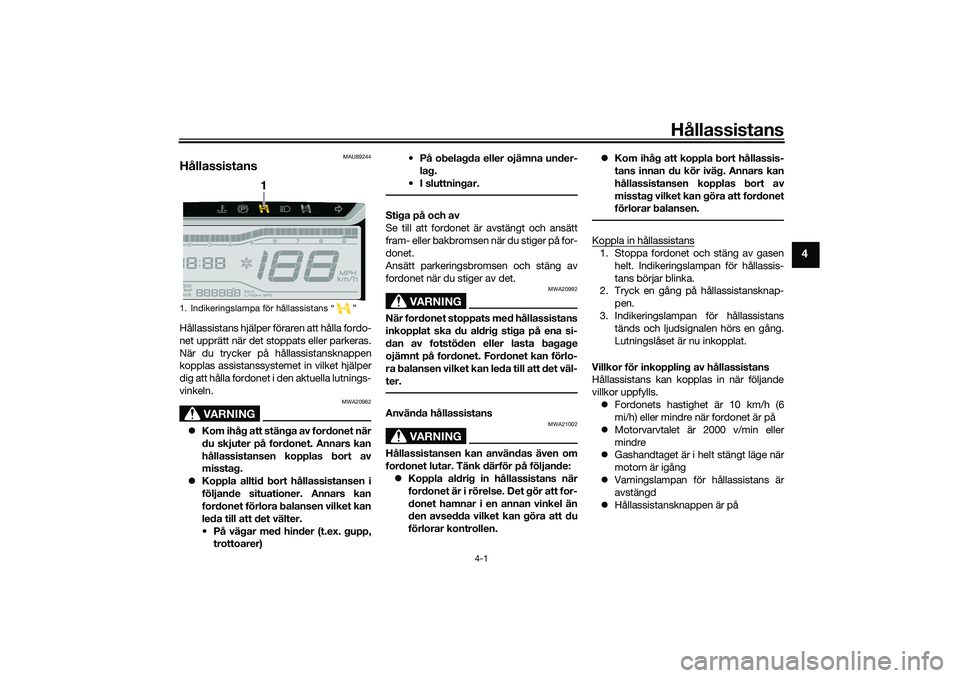

Hållassistans
4-1
4
MAU89244
HållassistansHållassistans hjälper föraren att hålla fordo-
net upprätt när det stoppats eller parkeras.
När du trycker på hållassistansknappen
kopplas assistanssystemet in vilket hjälper
dig att hålla fordonet i den aktuella lutnings-
vinkeln.
VARNING
MWA20982
Kom ihåg att stänga av fordonet när
du skjuter på fordonet. Annars kan
hållassistansen kopplas bort av
misstag.
Koppla alltid bort hållassistansen i
följande situationer. Annars kan
fordonet förlora balansen vilket kan
leda till att det välter.
• På vägar med hinder (t.ex. gupp,
trottoarer)• På obelagda eller ojämna under-
lag.
• I sluttningar.
Stiga på och av
Se till att fordonet är avstängt och ansätt
fram- eller bakbromsen när du stiger på for-
donet.
Ansätt parkeringsbromsen och stäng av
fordonet när du stiger av det.
VARNING
MWA20992
När fordonet stoppats med hållassistans
inkopplat ska du aldrig stiga på ena si-
dan av fotstöden eller lasta bagage
ojämnt på fordonet. Fordonet kan förlo-
ra balansen vilket kan leda till att det väl-
ter.Använda hållassistans
VARNING
MWA21002
Hållassistansen kan användas även om
fordonet lutar. Tänk därför på följande:
Koppla aldrig in hållassistans när
fordonet är i rörelse. Det gör att for-
donet hamnar i en annan vinkel än
den avsedda vilket kan göra att du
förlorar kontrollen.Kom ihåg att koppla bort hållassis-
tans innan du kör iväg. Annars kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
Koppla in hållassistans1. Stoppa fordonet och stäng av gasen
helt. Indikeringslampan för hållassis-
tans börjar blinka.
2. Tryck en gång på hållassistansknap-
pen.
3. Indikeringslampan för hållassistans
tänds och ljudsignalen hörs en gång.
Lutningslåset är nu inkopplat.
Villkor för inkoppling av hållassistans
Hållassistans kan kopplas in när följande
villkor uppfylls.
Fordonets hastighet är 10 km/h (6
mi/h) eller mindre när fordonet är på
Motorvarvtalet är 2000 v/min eller
mindre
Gashandtaget är i helt stängt läge när
motorn är igång
Varningslampan för hållassistans är
avstängd
Hållassistansknappen är på
1. Indikeringslampa för hållassistans “ ”
1
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM

Hållassistans
4-2
4
VIKTIGT
MCA26992
Om fordonsbatteriets spänning är låg
kan hållassistansen stanna i det aktuella
läget även om knappen trycks in. För att
förhindra detta bör du bland annat und-
vika följande:
Trycka samtidigt på motorns start-
strömbrytare och hållassistans-
knappen.
Använda hållassistans upprepade
gånger när motorn inte är igång.Koppla ur hållassistans1. Stanna fordonet och håll det upprätt.
2. Tryck två gånger på hållassistans-
knappen.
3. Indikeringslampan för hållassistans
blinkar och ljudsignalen hörs två
gånger. Lutningslåset är nu frånkopp-
lat.
Villkor för automatisk bortkoppling av
hållassistans
Hållassistans kopplas ur automatiskt när
något av följande förhållanden avkänns.
Fordonets hastighet är över 10 km/h
(6 mi/h) när fordonet är på
Motorvarvtalet är över 2300 v/min
Gashandtaget vrids när motorn är
igång
VARNING
MWA21012
Rusa inte motorn när fordonet
stoppats och hållassistans är in-
kopplat. Annars kan hållassistans
kopplas bort vilket kan göra att for-
donet förlorar balansen.
Låt inte fordonet rulla när ström-
men är avstängd. Om du slår på
strömmen när fordonet rullar kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM

Instrument och kontrollfunktioner
5-1
5
MAU4939M
Indikeringslampor och varnings-
lampor
MAU88900
Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU88910
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU89121
Indikeringslampa för
parkeringsbroms “ ”
Indikeringslampan tänds när parkerings-
bromsen ansätts.
MAU88880
Varningslampa för
kylvätsketemperatur “ ”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 8-37.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.
TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88920
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
inte bör du låta en Yamaha-återförsäljare
kontrollera fordonet.
1. ABS varningslampa “ ”
2. Indikatorlampa för smart
nyckelsystem “ ”
3. Indikeringslampa för vänsterblinkers “ ”
4. Varningslampa för
kylvätsketemperatur “ ”
5. Indikeringslampa för
parkeringsbroms “ ”
6. Indikeringslampa för hållassistans “ ”
7. Indikeringslampa för helljus “ ”
8. Varningslampa för hållassistans “ ”
9. Indikeringslampa för högerblinkers “ ”
10.Antispinnsystemets
indikeringslampa “ ”
11.Varningslampa för motorproblem “ ”1
11 2
3
4
5
6
7
8
9
10
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM

Instrument och kontrollfunktioner
5-2
5

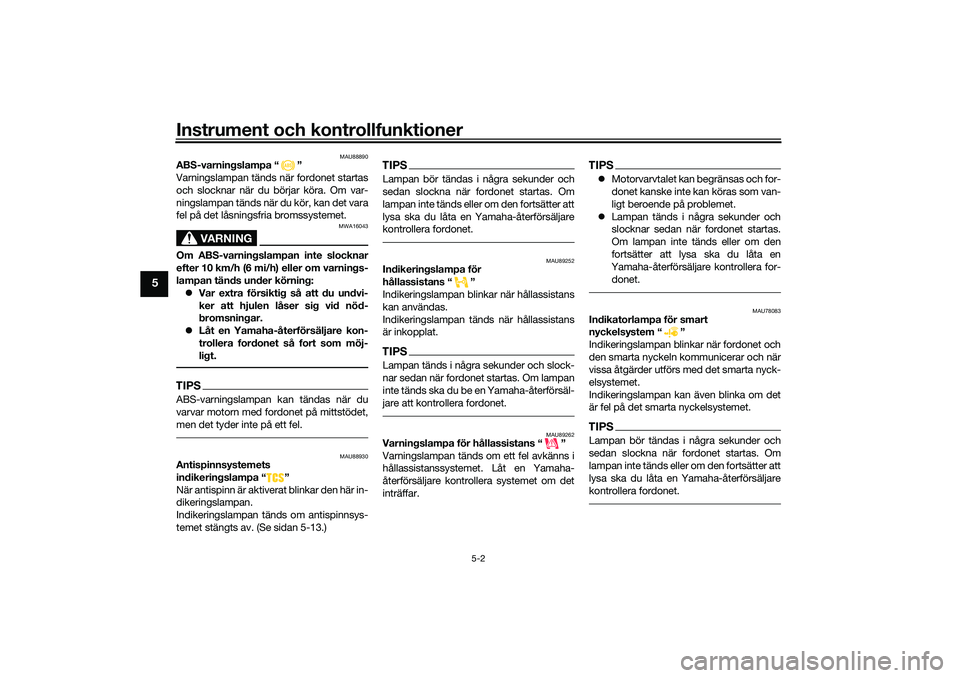

MAU88890
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.TIPSABS-varningslampan kan tändas när du
varvar motorn med fordonet på mittstödet,
men det tyder inte på ett fel.
MAU88930
Antispinnsystemets
indikeringslampa “ ”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av. (Se sidan 5-13.)
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU89252
Indikeringslampa för
hållassistans “ ”
Indikeringslampan blinkar när hållassistans
kan användas.
Indikeringslampan tänds när hållassistans
är inkopplat.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds ska du be en Yamaha-återförsäl-
jare att kontrollera fordonet.
MAU89262
Varningslampa för hållassistans “ ”
Varningslampan tänds om ett fel avkänns i
hållassistanssystemet. Låt en Yamaha-
återförsäljare kontrollera systemet om det
inträffar.
TIPSMotorvarvtalet kan begränsas och for-
donet kanske inte kan köras som van-
ligt beroende på problemet.
Lampan tänds i några sekunder och
slocknar sedan när fordonet startas.
Om lampan inte tänds eller om den
fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera for-
donet.
MAU78083
Indikatorlampa för smart
nyckelsystem “ ”
Indikeringslampan blinkar när fordonet och
den smarta nyckeln kommunicerar och när
vissa åtgärder utförs med det smarta nyck-
elsystemet.
Indikeringslampan kan även blinka om det
är fel på det smarta nyckelsystemet.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM
