2020 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
8-32
8

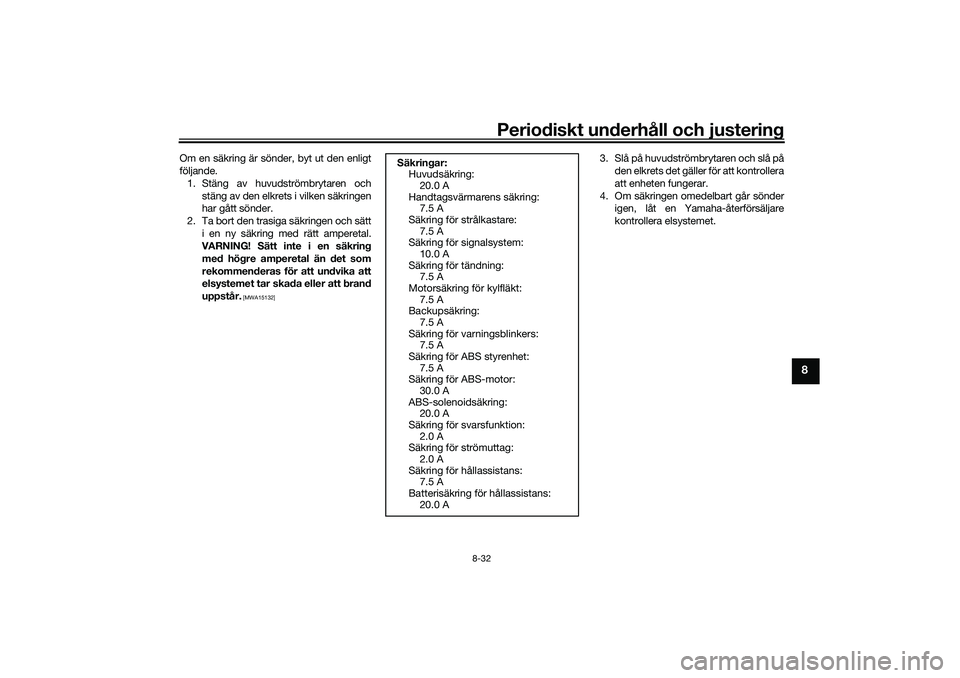

Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av huvudströmbrytaren och
stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet. Säkringar:
Huvudsäkring:
20.0 A
Handtagsvärmarens säkring:
7.5 A
Säkring för strålkastare:
7.5 A
Säkring för signalsystem:
10.0 A
Säkring för tändning:
7.5 A
Motorsäkring för kylfläkt:
7.5 A
Backupsäkring:
7.5 A
Säkring för varningsblinkers:
7.5 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för svarsfunktion:
2.0 A
Säkring för strömuttag:
2.0 A
Säkring för hållassistans:
7.5 A
Batterisäkring för hållassistans:
20.0 A
UBX9M0M0.book Page 32 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-33
8
MAUN2261

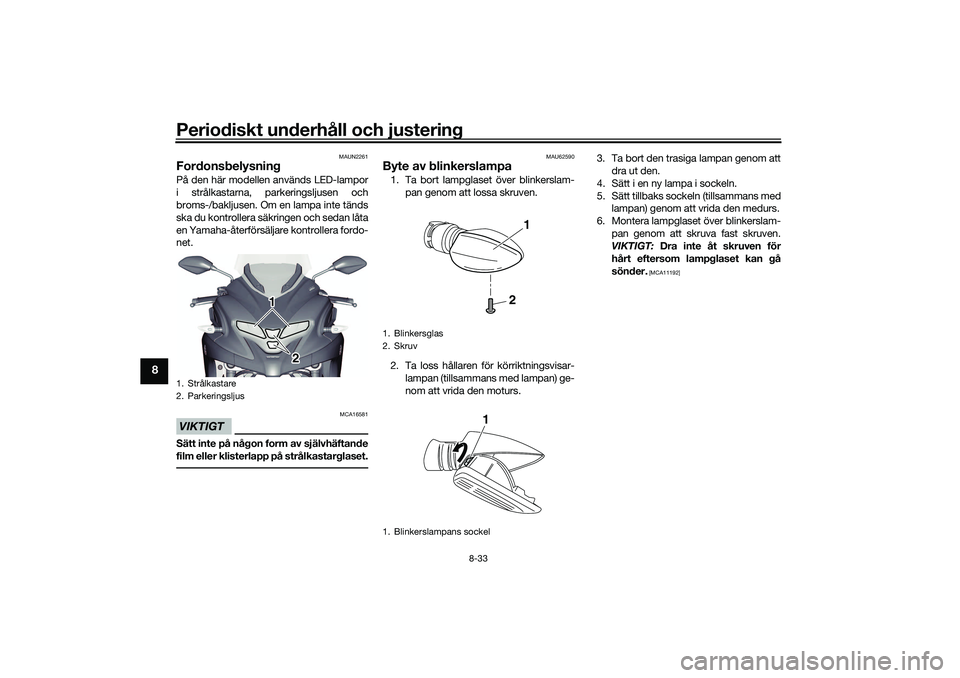

FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU62590
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta loss hållaren för körriktningsvisar-
lampan (tillsammans med lampan) ge-
nom att vrida den moturs.3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
6. Montera lampglaset över blinkerslam-
pan genom att skruva fast skruven.
VIKTIGT: Dra inte åt skruven för
hårt eftersom lampglaset kan gå
sönder.
[MCA11192]
1. Strålkastare
2. Parkeringsljus
11 1
2 2
1. Blinkersglas
2. Skruv
1. Blinkerslampans sockel
2
1
1
UBX9M0M0.book Page 33 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-34
8
MAU89380

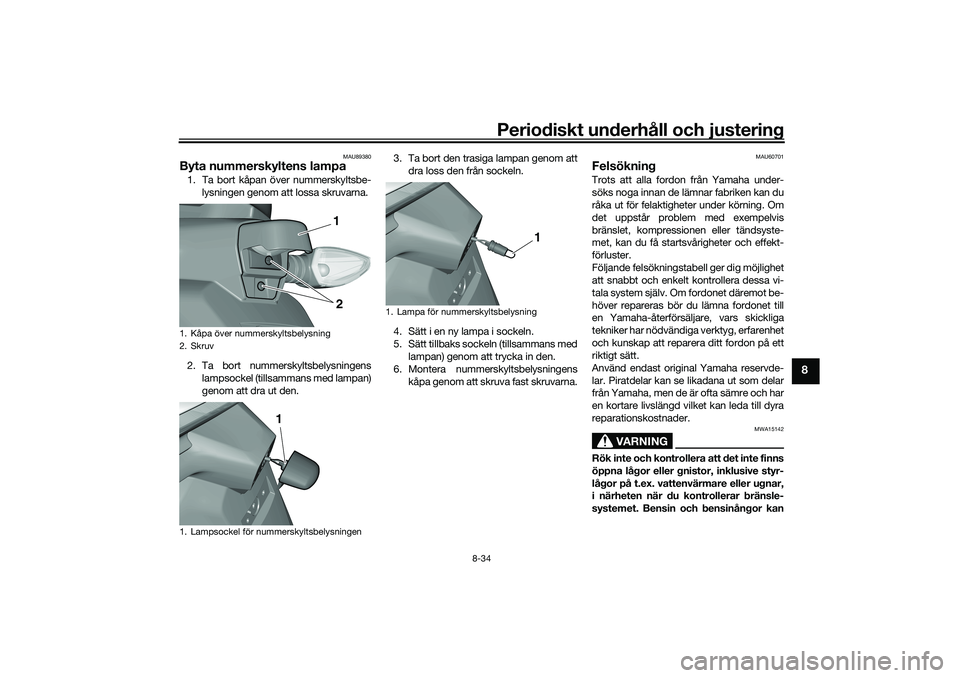

Byta nummerskyltens lampa1. Ta bort kåpan över nummerskyltsbe-
lysningen genom att lossa skruvarna.
2. Ta bort nummerskyltsbelysningens
lampsockel (tillsammans med lampan)
genom att dra ut den.3. Ta bort den trasiga lampan genom att
dra loss den från sockeln.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
6. Montera nummerskyltsbelysningens
kåpa genom att skruva fast skruvarna.
MAU60701
FelsökningTrots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsäljare, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Kåpa över nummerskyltsbelysning
2. Skruv
1. Lampsockel för nummerskyltsbelysningen
2 1
1
1. Lampa för nummerskyltsbelysning
1
UBX9M0M0.book Page 34 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-35
8
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
MAU76551

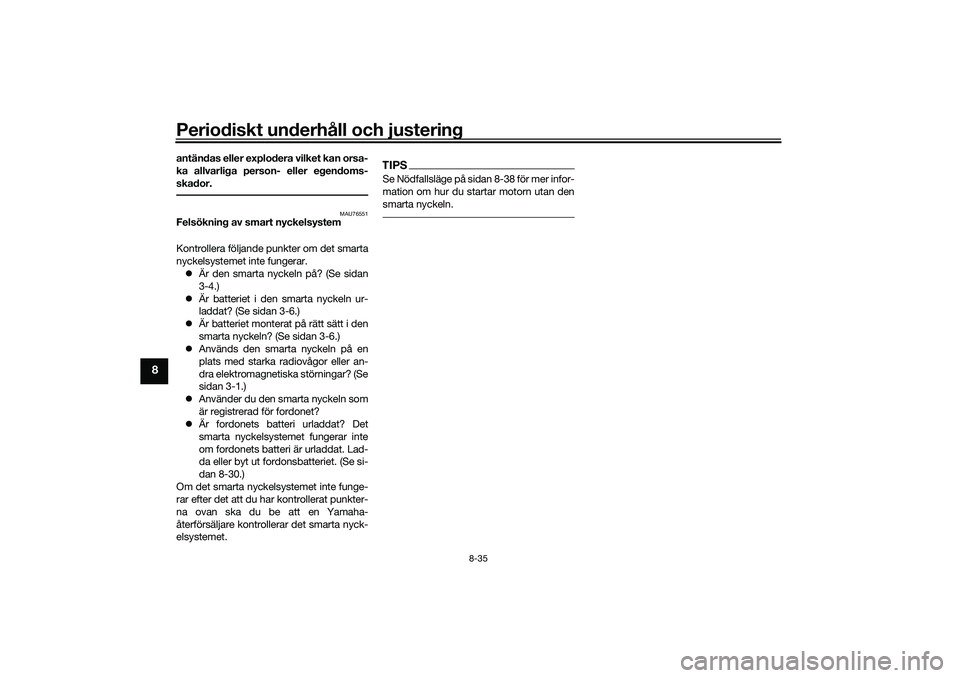

Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar.
Är den smarta nyckeln på? (Se sidan
3-4.)
Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-6.)
Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.)
Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
Använder du den smarta nyckeln som
är registrerad för fordonet?
Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut fordonsbatteriet. (Se si-
dan 8-30.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du har kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
TIPSSe Nödfallsläge på sidan 8-38 för mer infor-
mation om hur du startar motorn utan den
smarta nyckeln.
UBX9M0M0.book Page 35 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-36
8
MAU86350

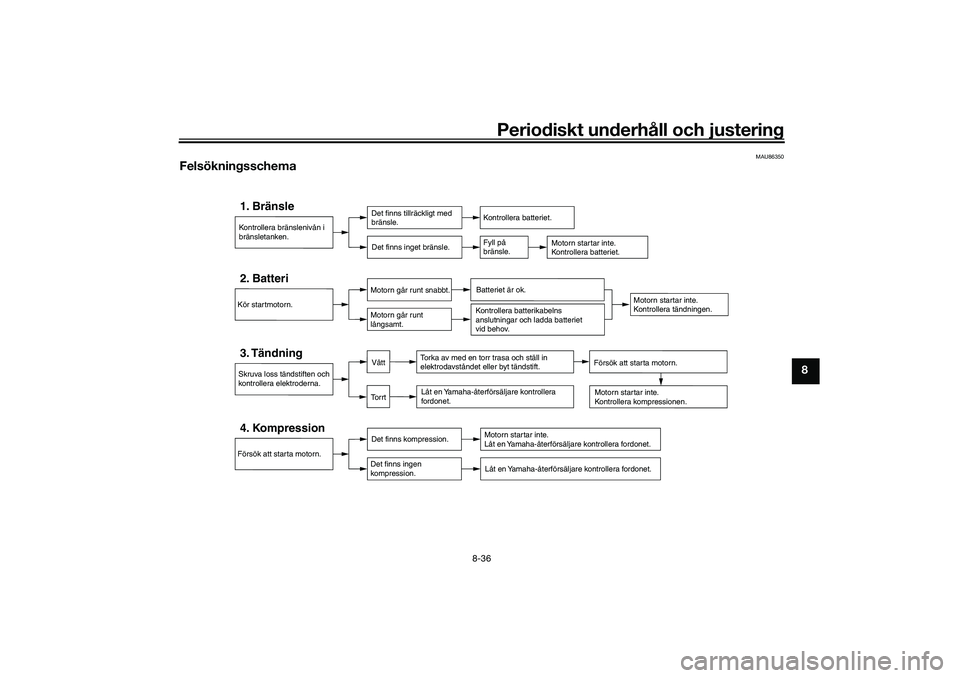

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.
Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn.Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBX9M0M0.book Page 36 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-37
8
MAU86420

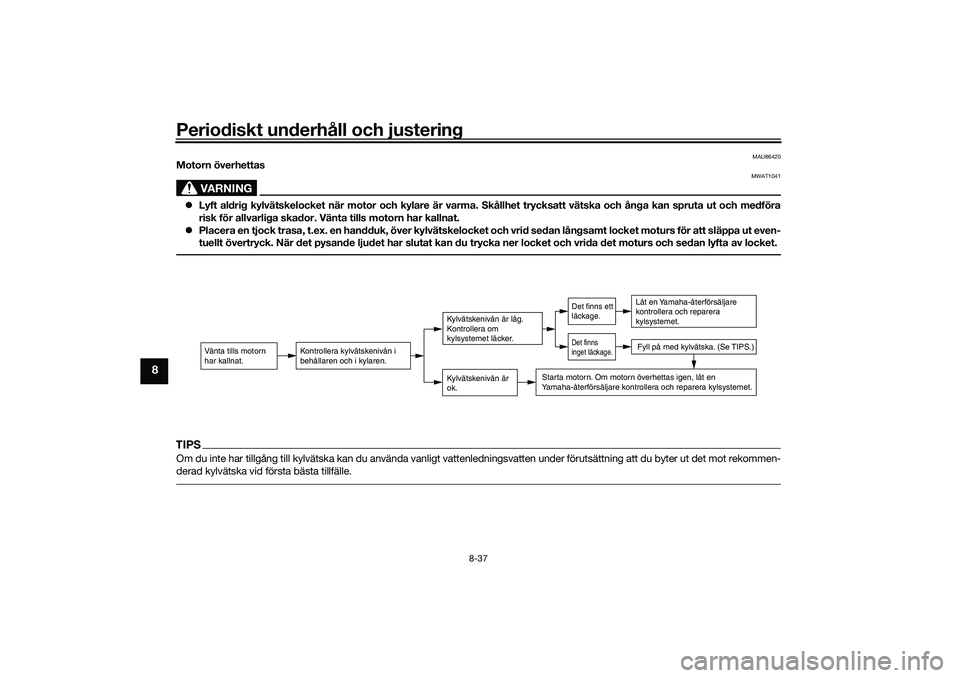

Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBX9M0M0.book Page 37 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-38
8
MAU76561

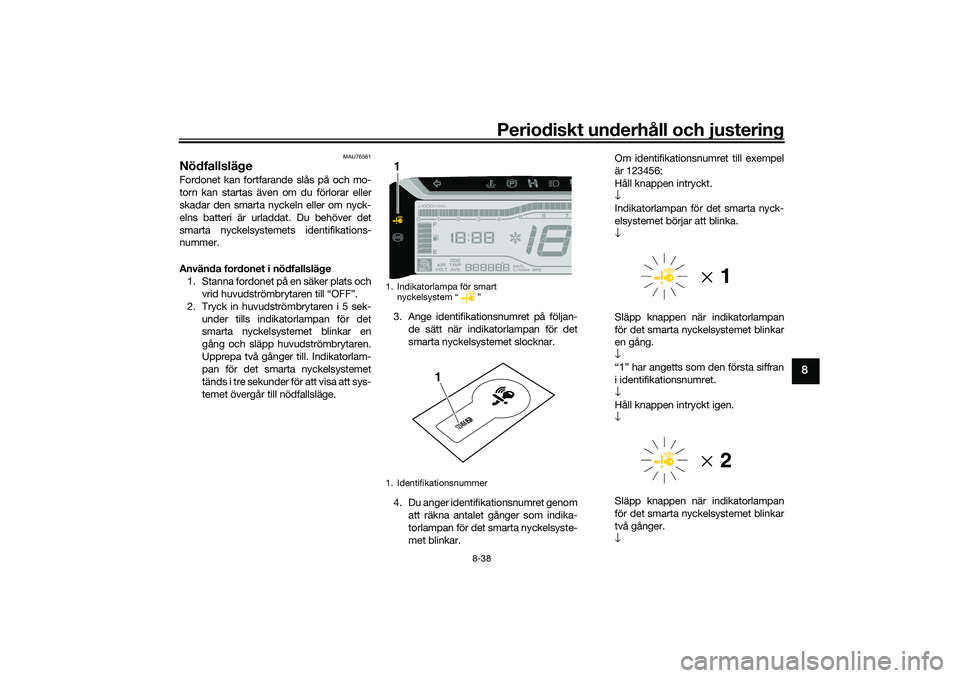

Nödfallsläge Fordonet kan fortfarande slås på och mo-
torn kan startas även om du förlorar eller
skadar den smarta nyckeln eller om nyck-
elns batteri är urladdat. Du behöver det
smarta nyckelsystemets identifikations-
nummer.
Använda fordonet i nödfallsläge
1. Stanna fordonet på en säker plats och
vrid huvudströmbrytaren till “OFF”.
2. Tryck in huvudströmbrytaren i 5 sek-
under tills indikatorlampan för det
smarta nyckelsystemet blinkar en
gång och släpp huvudströmbrytaren.
Upprepa två gånger till. Indikatorlam-
pan för det smarta nyckelsystemet
tänds i tre sekunder för att visa att sys-
temet övergår till nödfallsläge.3. Ange identifikationsnumret på följan-
de sätt när indikatorlampan för det
smarta nyckelsystemet slocknar.
4. Du anger identifikationsnumret genom
att räkna antalet gånger som indika-
torlampan för det smarta nyckelsyste-
met blinkar.Om identifikationsnumret till exempel
är 123456:
Håll knappen intryckt.
↓
Indikatorlampan för det smarta nyck-
elsystemet börjar att blinka.
↓
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
en gång.
↓
“1” har angetts som den första siffran
i identifikationsnumret.
↓
Håll knappen intryckt igen.
↓
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
två gånger.
↓
1. Indikatorlampa för smart
nyckelsystem “ ”
1. Identifikationsnummer1
123456
1
UBX9M0M0.book Page 38 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering
8-39
8

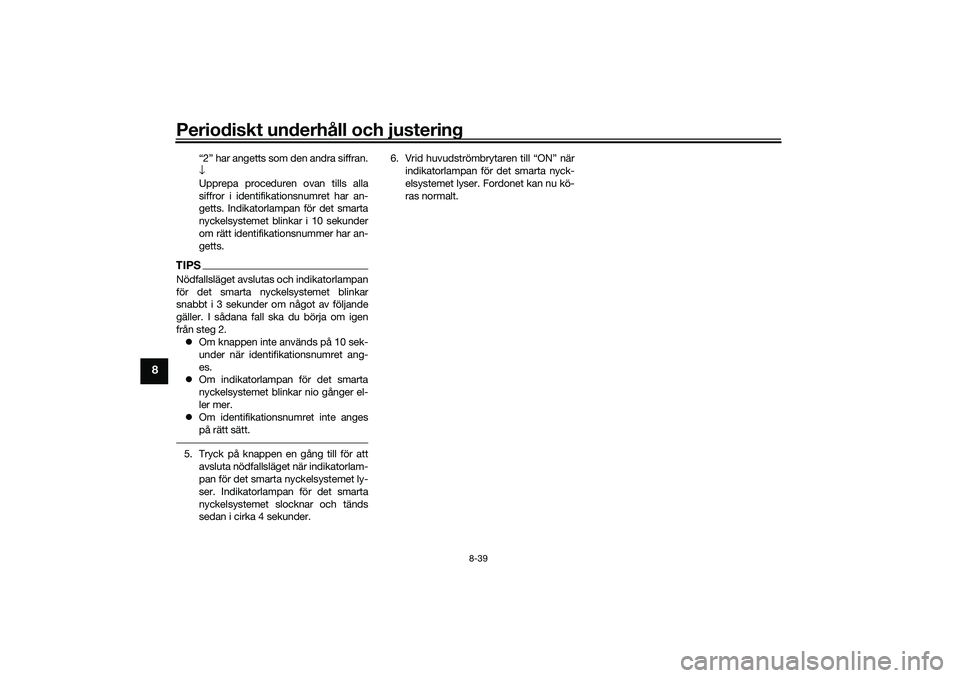

“2” har angetts som den andra siffran.
↓
Upprepa proceduren ovan tills alla
siffror i identifikationsnumret har an-
getts. Indikatorlampan för det smarta
nyckelsystemet blinkar i 10 sekunder
om rätt identifikationsnummer har an-
getts.
TIPSNödfallsläget avslutas och indikatorlampan
för det smarta nyckelsystemet blinkar
snabbt i 3 sekunder om något av följande
gäller. I sådana fall ska du börja om igen
från steg 2.
Om knappen inte används på 10 sek-
under när identifikationsnumret ang-
es.
Om indikatorlampan för det smarta
nyckelsystemet blinkar nio gånger el-
ler mer.
Om identifikationsnumret inte anges
på rätt sätt.5. Tryck på knappen en gång till för att
avsluta nödfallsläget när indikatorlam-
pan för det smarta nyckelsystemet ly-
ser. Indikatorlampan för det smarta
nyckelsystemet slocknar och tänds
sedan i cirka 4 sekunder.6. Vrid huvudströmbrytaren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Fordonet kan nu kö-
ras normalt.
UBX9M0M0.book Page 39 Wednesday, January 22, 2020 5:04 PM
