2020 YAMAHA MT-03 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-8
6
MAU36112
Kanister
Den här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
Kontrollera alla slangkopplingar.
Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.
MAUN1150
Motorolja och oljefilterinsats
Oljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå
1. Ställ fordonet på ett plant underlag
och håll det upprätt. Om den lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi-
liserar sig och kontrollera sedan oljeni-
vån genom det inspektionsglas som
sitter nere till höger på vevhuset.
TIPS
Oljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-
markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
För att byta olja (med eller utan byte av
oljefilterinsats)
1. Ställ upp fordonet på en plan yta.
1. Kanister
1
1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
3
4
1 2
UB6WM0M0.book Page 8 Friday, March 27, 2020 1:49 PM

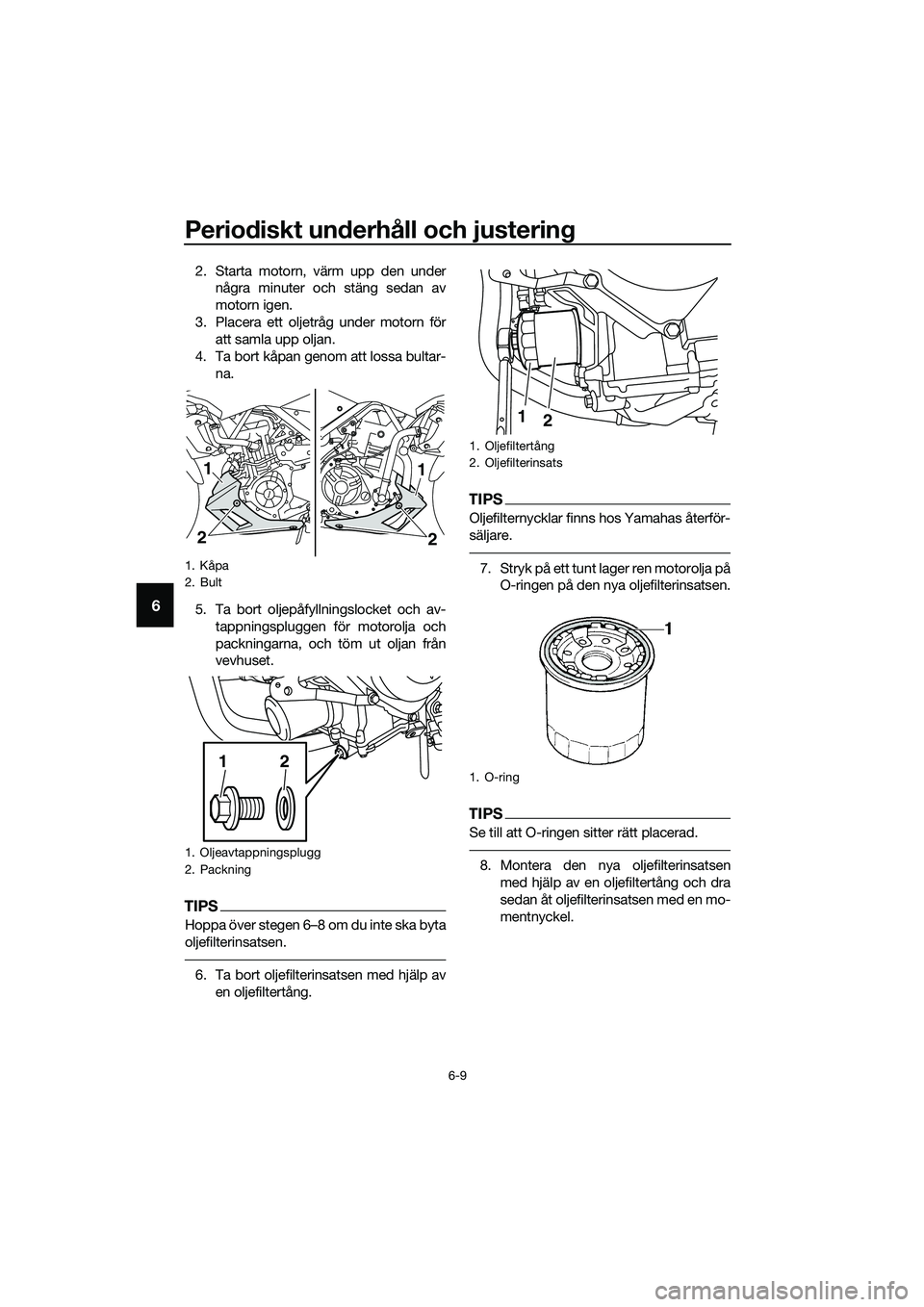

Periodiskt underhåll och justering
6-9
6
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Placera ett oljetråg under motorn för
att samla upp oljan.
4. Ta bort kåpan genom att lossa bultar-
na.
5. Ta bort oljepåfyllningslocket och av-
tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.
TIPS
Hoppa över stegen 6…8 om du inte ska byta
oljefilterinsatsen.
6. Ta bort oljefilterinsatsen med hjälp av
en oljefiltertång.
TIPS
Oljefilternycklar finns hos Yamahas återför-
säljare.
7. Stryk på ett tunt lager ren motorolja på
O-ringen på den nya oljefilterinsatsen.
TIPS
Se till att O-ringen sitter rätt placerad.
8. Montera den nya oljefilterinsatsen
med hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
1. Kåpa
2. Bult
1. Oljeavtappningsplugg
2. Packning
22
11
12
1. Oljefiltertång
2. Oljefilterinsats
1. O-ring
1
2
UB6WM0M0.book Page 9 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-10
6
9. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
TIPS
Montera den nya packningen enligt bilden.
10. Fyll på med den rekommenderade
mängden motorolja och montera där-
efter och dra fast påfyllningslocket.
TIPS
Kom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.
VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
Se till att inga främmande föremål
kommer ner i vevhuset.
11. Montera kåpan genom att skruva fast
bultarna.
12. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPS
När motorn har startat ska oljetrycksvar-
ningslampan släckas.
1. Momentnyckel
Åtdragningsmoment:
Oljefilterinsats:
17 N·m (1.7 kgf·m, 13 lb·ft)
1. Oljeavtappningsplugg
2. Packning
Åtdragningsmoment:
Oljeavtappningsplugg:
20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Rekommenderad motorolja:
Se sidan 8-1.
Oljemängd:
Oljebyte:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Med byte av oljefilter:
2.10 L (2.22 US qt, 1.85 Imp.qt)
UB6WM0M0.book Page 10 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-11
6
VIKTIGT
MCA20860
Om varningslampan för lågt oljetryck
blinkar eller lyser trots att oljenivån är
korrekt, stäng omedelbart av motorn
och be en Yamaha-återförsäljare kon-
trollera fordonet.
13. Stäng av motorn, vänta i några minu-
ter tills oljan har stabiliserat sig och
kontrollera sedan oljenivån och korri-
gera om nödvändigt.
MAU85450
Fördelar med Yamalube
YAMALUBE är en YAMAHA-originalartikel
som utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig
del av motorn. Vi har specialistteam inom
mekanik, kemi, elektronik och bantestning
som utvecklar oljorna tillsammans med
motorerna. Yamalube-oljorna utnyttjar bas-
oljornas egenskaper till fullo och blandning-
arna har den perfekta balansen av tillsatser
som ser till att oljorna uppfyller våra pre-
standakrav. Därför har alla mineraloljor
samt de halv- och helsyntetiska oljorna i
Yamalube-serien sina egna egenskaper
och användningsområden. Yamaha har
forskat om och utvecklat oljor sedan 1960-
talet och har därmed många års erfarenhet
vilket gör Yamalube till det bästa valet för
din Yamaha-motor.
UB6WM0M0.book Page 11 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-12
6
MAU20071
Kylvätska
Kylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU38176För att kontrollera kylvätskenivån
1. Ställ fordonet på ett plant underlag
och håll det upprätt.
TIPS
Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutar
lite kan du få en felaktig avläsning.
2. Kontrollera kylvätskenivån i kylvätske-
behållaren.
TIPS
Kylvätskenivån bör vara mellan min- och
max-markeringarna.
3. Om kylvätskenivån är under min-mar-
keringen, ta bort kåpan över kylväts-
kebehållaren genom att skruva loss
bultarna, ta bort locket på kylvätske-
behållaren och fyll på med kylvätska
upp till max-markeringen. VARNING!
Ta bara bort kylvätskelocket. Taaldrig bort kylvätskelocket när mo-
torn är varm.
[MWA15162] VIKTIGT: Om
du inte har tillgång till kylvätska kan
du använda destillerat vatten eller
mjukt vattenledningsvatten. An-
vänd inte hårt v atten e ller saltvatten
eftersom det kan skada motorn.
Om du har använt vatten i stället för
kylvätska bör du byta ut det mot
kylvätska vid första bästa tillfälle. I
annat fall kommer kylsystemet inte
att vara skyddat mot isbildning och
korrosion. Om du har tillsatt vatten
till kylvätskan, be en Yamaha-åter-
försäljare att kontrollera kylvätskan
så snart som möjligt. I annat fall
kommer motorns kyleffekt att redu-
ceras.
[MCA10473]
1. Max-markering
2. Min-markering
3. Kylvätskebehållare
1
2
3
1. Bult
2. Kåpa över kylvätskebehållare
1. Kylvätskebehållarens lock
Rymd i kylvätskebehållare (upp till
max-markeringen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
2
1
1
UB6WM0M0.book Page 12 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-13
6
4. Montera locket på kylvätskebehålla-
ren och skruva sedan fast kylvätske-
behållaren genom att skruva fast
bultarna.
MAU33032Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.
[MWA10382]MAUN1172
Byta luftfilter och rengöra slang-
en
Luftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Luftfiltret måste bytas oftare
och du kör i fuktiga eller dammiga områ-
den. Dessutom bör luftfiltrets slang kontrol-
leras regelbundet och rengöras vid behov.
För att byta luftfilter
1. Ta bort förarens sadel. (Se sidan
3-16.)
2. Ta bort bultarna på den vänstra sidop-
anelen.
3. Ta bort den vänstra sidopanelen ge-
nom att lossa den undre fästbygeln på
panelen från skåran och sedan ta bort
den övre fästbygeln så som visas.
1. Vänster sidopanel
2. Bult
1. Fästbygel
2 1
1
UB6WM0M0.book Page 13 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-14
6
4. Lyft upp gummiskydden och ta bort
luftfilterhusets kåpa genom att lossa
skruvarna.
5. Dra ut luftfiltret.
6. Stoppa in ett nytt luftfilter i luftfilterhu-
set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
7. Montera luftfilterhusets kåpa genom
att skruva fast skruvarna och sedan
sätta tillbaka gummiskydden i ur-
sprungslägena.
8. Placera den vänstra sidopanelen i ur-
sprungsläget och skruva fast bultarna.
9. Montera förarens sadel.För att rengöra luftfiltrets slang
1. Kontrollera om det samlats smuts eller
vatten i slangen på framsidan av luftfil-
tret.
2. Om det samlats smuts eller vatten, ta
bort slangen och rengör den. Sätt se-
dan tillbaks den.
1. Lock över luftfilter
2. Skruv
3. Gummiskydd
1. Luftfilter
12
23
1
1. Luftfiltrets slang
1
UB6WM0M0.book Page 14 Friday, March 27, 2020 1:49 PM

Periodiskt underhåll och justering
6-15
6
MAU21386
Kontroll av gashandtagets spel
Mät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
MAU21403
Ventilspel
Ventilerna är viktiga motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.
TIPS
Servicen måste utföras när motorn är kall.
1. Gashandtagets spel
Gashandtagets spel:
3.0–5.0 mm (0.12–0.20 in)
1
UB6WM0M0.book Page 15 Friday, March 27, 2020 1:49 PM
