2020 YAMAHA MT-03 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-12
3
MAU12944
Bromspedal
Bromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAU63040
ABS
Yamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.
ABS fungerar bäst vid långa in-
bromsningssträckor.
På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
1. Bromspedal
1
UB6WM0M0.book Page 12 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-13
3
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU13076
Tanklock
För att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket när nyckeln sitter kvar
i låset. Vrid nyckeln moturs 1/4 varv och ta
ur nyckeln. Stäng sedan tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
12
1
2
1. Lucka i tanklock
2. Lås upp.
1 2
UB6WM0M0.book Page 13 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-14
3
MAU13222

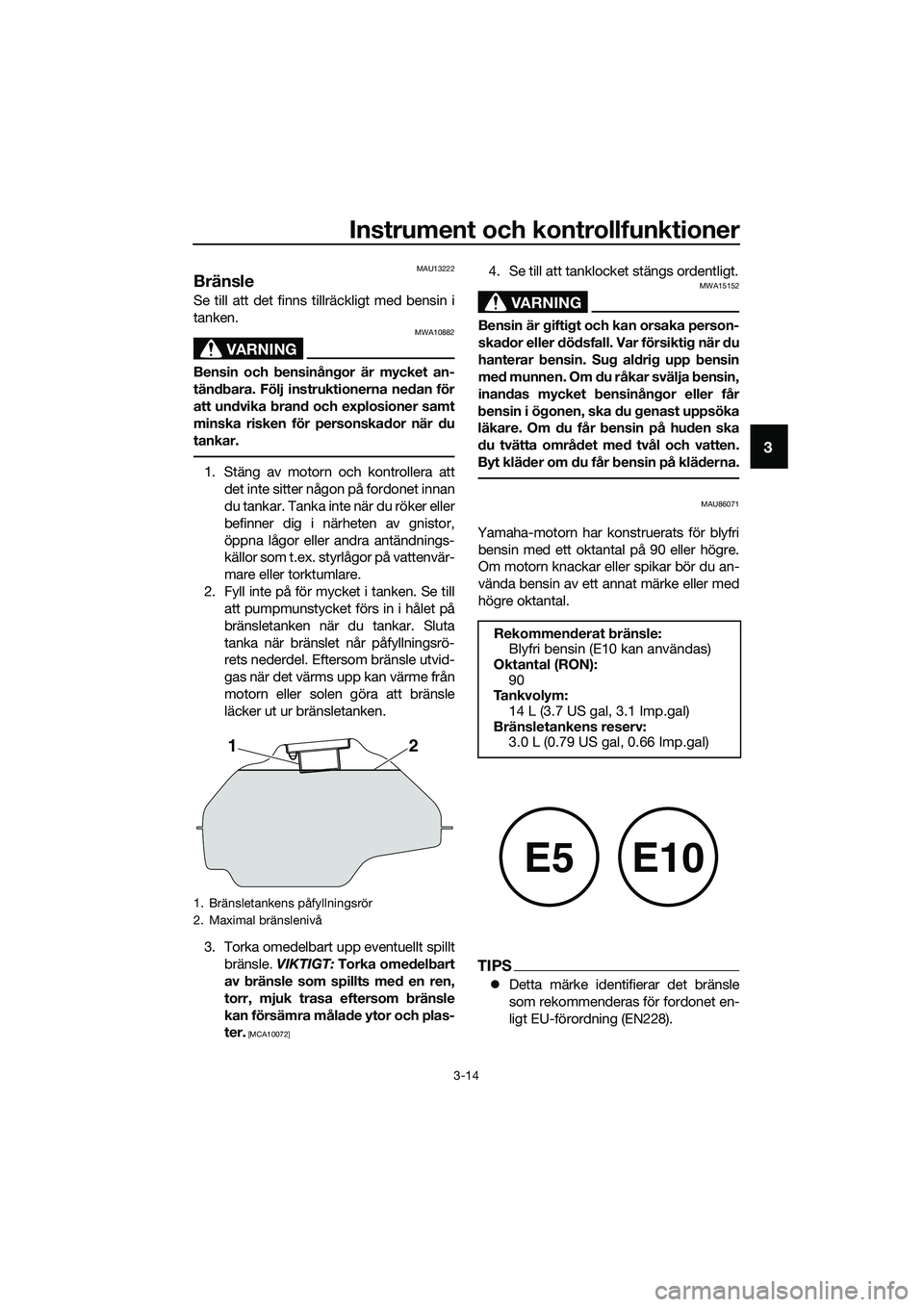

Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.
1. Stäng av motorn och kontrollera att
det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
MAU86071
Yamaha-motorn har konstruerats för blyfri
bensin med ett oktantal på 90 eller högre.
Om motorn knackar eller spikar bör du an-
vända bensin av ett annat märke eller med
högre oktantal.
TIPS
Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
21
Rekommenderat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON):
90
Ta n k v o l y m :
14 L (3.7 US gal, 3.1 Imp.gal)
Bränsletankens reserv:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5E10
UB6WM0M0.book Page 14 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-15
3
Kontrollera att munstycket på bensin-
pumpen har samma bränslemärkning.
Gasohol
Det finns två typer av gasohol: gasohol som
innehåller etanol eller metanol. Bensin som
innehåller etanol kan användas om etano-
linnehållet inte överstiger 10 % (E10). Ben-
sin som innehåller metanol
rekommenderas ej av Yamaha eftersom
den kan åstadkomma skador på bränsle-
systemet eller orsaka problem med fordo-
nets prestanda.
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.
MAU80200
Bränsletankens överfyllnings-
slang
Innan du använder fordonet:
Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.
Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.
Se till att bränsletankens överfyll-
ningsslang är placerad så som visas.
TIPS
Information om kanistern finns på sidan
6-8.
1. Bränsletankens överfyllningsslang
1
UB6WM0M0.book Page 15 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-16
3
MAU13435
Katalysator
Avgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
MAU62622
Sadlar
Passagerarsadel
För att ta bort passagerarsadeln
1. Stoppa in nyckeln i sadellåsets nyck-
elhål och vrid nyckeln medurs.
2. Håll kvar nyckeln i detta läge, lyft pas-
sagerarsadelns bakände och dra den
bakåt.
För att montera passagerarsadeln
1. För in fästbyglarna i passagerarsa-
delns framkant i sadelhållarna som vi-
sas, tryck ner bakänden på sadeln och
lås fast den på plats.
2. Ta ur nyckeln.
1. Passagerarsadelns lås
2. Lås upp.
1. Fästbygel
2. Sadelhållare
21
1
2
2
UB6WM0M0.book Page 16 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-17
3
Förarens sadel
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Ta bort mittskyddet genom att lossa
skruvarna.
3. Ta bort förarsadeln genom att lossa
bultarna. Lyft upp förarsadelns bakdel
och dra den bakåt.
För att montera förarens sadel
1. För in fästbygeln framtill på förarsa-
deln i sadelhållaren så som visas och
sätt tillbaka sadeln på dess plats.2. Montera förarsadelns bultar.
3. Montera mittskyddet genom att skru-
va fast skruvarna.
4. Montera passagerarsadeln.
TIPS
Kontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
1. Mittskydd
2. Skruv
1. Förarens sadel
2. Bult
12
12
1. Fästbygel
2. Sadelhållare
1
2
UB6WM0M0.book Page 17 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-18
3
MAU62930
Hjälmhållare
Hjälmhållarna är placerade på passagerar-
sadelns undersida.
För att låsa fast en hjälm i en hjälmhålla-
re
1. Ta bort passagerarsadeln. (Se sidan
3-16.)
2. Fäst en hjälm i en hjälmhållare och sätt
fast passagerarsadeln ordentligt.
VARNING! Kör aldrig motorcykeln
med en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att ta bort en hjälm från en hjälmhål-
lare
Ta bort passagerarsadeln och ta bort hjäl-
men från hjälmhållaren. Sätt sedan tillbaks
passagerarsadeln.
1. Hjälmhållare
1. Hjälm
2. Passagerarsadel
1
1 2
UB6WM0M0.book Page 18 Friday, March 27, 2020 1:49 PM

Instrument och kontrollfunktioner
3-19
3
MAU62550
Förvaringsfack
Förvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 3-16.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA15401
Överskrid inte lastgränsen på 160 kg
(353 lb) för fordonet.
MAU68143
Justering av stötdämpare
Denna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen.
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
Justera fjäderförspänningen på följande
sätt.
TIPS
Ta bort kedjeskyddet genom att lossa bul-
tarna och hylsorna med fläns på ABS-mo-
deller.
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
Utför justeringen med specialnyckeln
och förlängningsstången som medföl-
jer i verktygssatsen.
1. Förvaringsfack
1
1. Kedjeskydd
2. Bult och hylsa med fläns
2
1
