2020 YAMAHA KODIAK 700 Notices Demploi (in French)

9-63
9
1. Désactiver tous les circuits électriques. (Voir
page 5-1.)
2. Déposer le cache A. (Voir page 9-11.)
3. Retirer le fusible grillé et le remplacer par un fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
4. Activer le contacteur à clé et démarrer le mo- teur.
Fusibles spécifiés :
Fusible principal:40.0 A
Fusible de phare: 10.0 A (YFM700FWB)
15.0 A (YFM700FWBD, YFM70KPAL)
Fusible de l’allumage: 10.0 A
Fusible du moteur du dispositif quatre
roues motrices: 10.0 A (YFM700FWBD, YFM70KPAL)
Fusible des circuits de signalisation: 10.0 A
Fusible de prise pour accessoire CC: 10.0 A
Fusible du moteur du ventilateur: 20.0 A
Fusible du système d’injection de
carburant: 15.0 A
Fusible du système EPS: 40.0 A (YFM700FWBD, YFM70KPAL)
UB5K62F0.book Page 63 Wednesday, May 8, 2019 11:51 AM

9-64
95. Si le fusible neuf grille immédiatement, faire
contrôler le véhicule par un concessionnaire
Yamaha.
6. Reposer le cache.
FBU34223Remplacement de l’ampoule d’un
phareSi une ampoule de phare grille, la remplacer par
l’ampoule spécifiée comme suit :
Ampoules de phares gauche et droit 1. Retirer le couvercle à l’arrière du phare en ti- rant dessus. 2. Déposer la protection d’ampoule en tirant sur
celle-ci.
3. Retirer la douille en l’enfonçant et en la tour- nant dans le sens inverse des aiguilles d’une

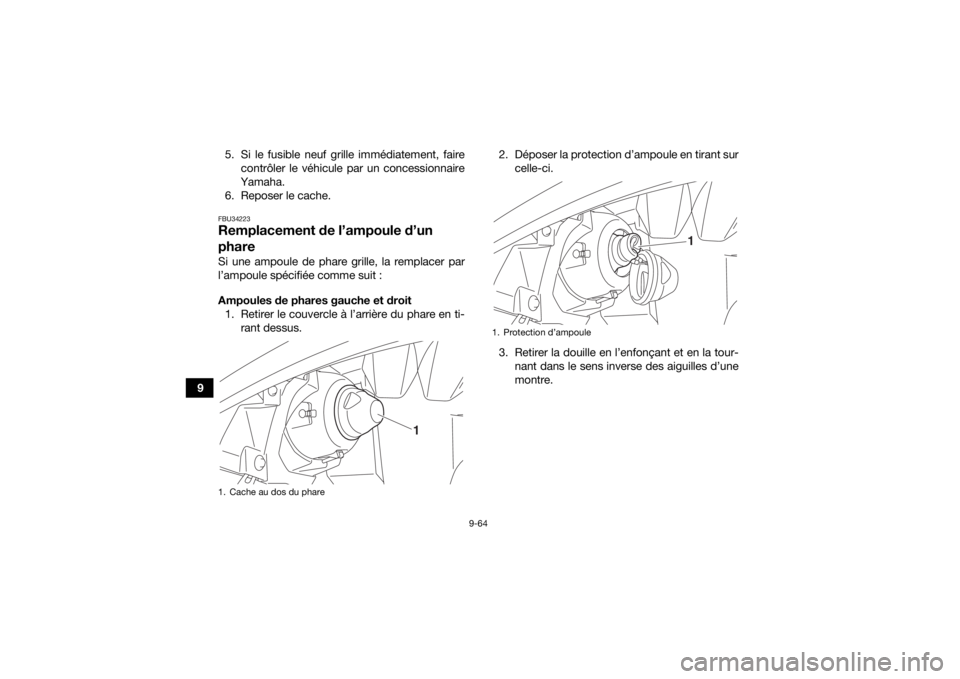

montre.1. Cache au dos du phare
1
1. Protection d’ampoule
1
UB5K62F0.book Page 64 Wednesday, May 8, 2019 11:51 AM

9-65
9
4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
6. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
7. Reposer la protection d’ampoule et le cache à l’arrière du phare. ATTENTION : S’assurer
que la protection d’ampoule est correcte-
ment assise et remise en place sur la
douille.
[FCB03320]
8. Régler le faisceau du phare, si nécessaire.
Ampoule du phare monté sur le guidon
(YFM700FWBD / YFM70KPAL) 1. Retirer la protection du phare monté sur le guidon après avoir retiré les rivets démon-
tables.
1. Douille
1
1. Ne pas toucher le verre de l’ampoule.
UB5K62F0.book Page 65 Wednesday, May 8, 2019 11:51 AM

9-66
92. Déposer la protection d’ampoule en tirant sur
celle-ci. 3. Retirer la douille en l’enfonçant et en la tour-
nant dans le sens inverse des aiguilles d’une
montre.

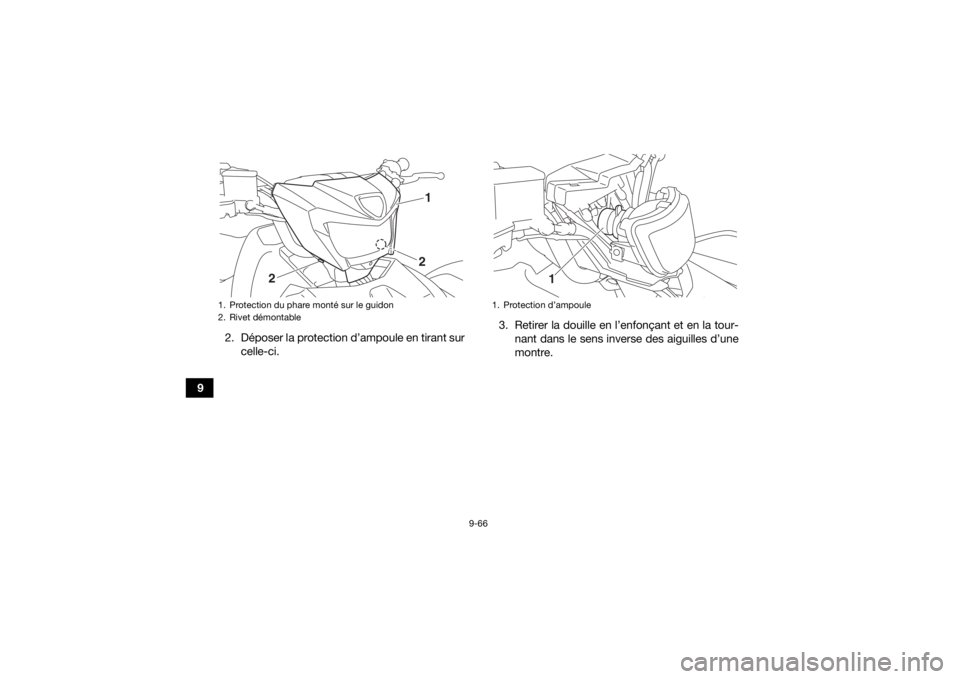

1. Protection du phare monté sur le guidon
2. Rivet démontable
1
2
2
1. Protection d’ampoule
1
UB5K62F0.book Page 66 Wednesday, May 8, 2019 11:51 AM

9-67
9
4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
6. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
7. Remettre la protection de l’ampoule en place. ATTENTION : S’assurer que la protection
d’ampoule est correctement assise et re-
mise en place sur la douille.
[FCB03320]
8. Reposer la protection du phare monté sur le guidon comme illustré, puis reposer les rivets
démontables.
1. Douille
1
1. Ne pas toucher le verre de l’ampoule.
1
UB5K62F0.book Page 67 Wednesday, May 8, 2019 11:51 AM

9-68
99. Régler le faisceau du phare monté sur le gui-
don, si nécessaire.
FBU25553Réglage d’un faisceau de phareATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis

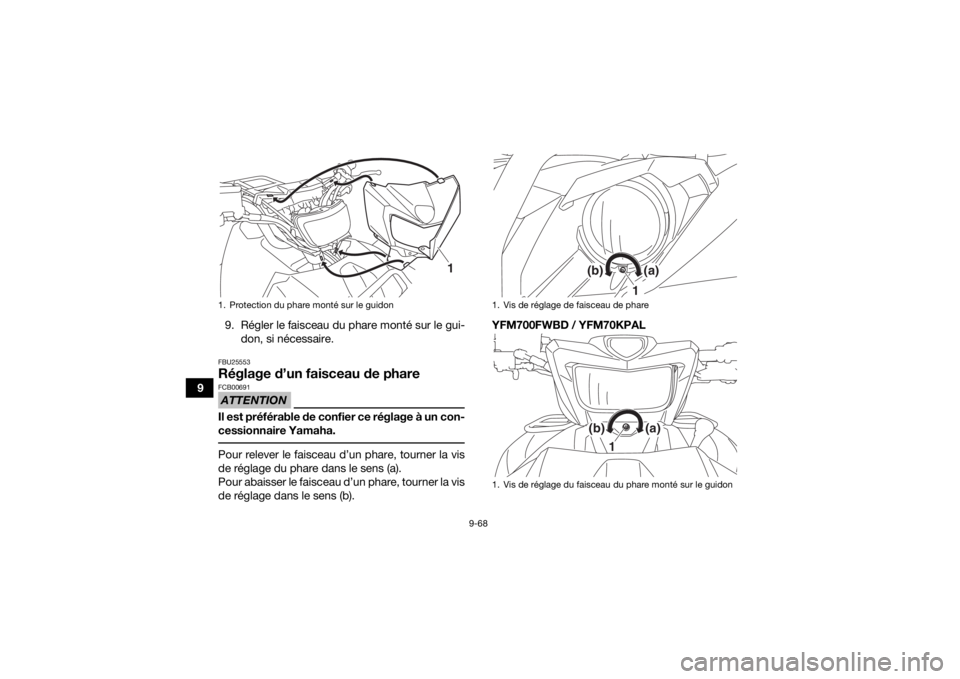

de réglage dans le sens (b). YFM700FWBD / YFM70KPAL1. Protection du phare monté sur le guidon
1
1. Vis de réglage de faisceau de phare
1. Vis de réglage du faisceau du phare monté sur le guidon
(b)
(a)
1
(b)
(a)
1
UB5K62F0.book Page 68 Wednesday, May 8, 2019 11:51 AM

9-69
9
FBU25615Remplacement de l’ampoule de feu ar-
rière/stopSi l’ampoule de feu arrière/stop grille, la remplacer
comme suit.1. Déposer le porte-ampoule et l’ampoule du feu arrière/stop en tournant le porte-ampoule
dans le sens inverse des aiguilles d’une mon-
tre.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse des aiguilles
d’une montre. 3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place en tournant le porte-ampoule dans le
sens des aiguilles d’une montre.
FBU25653Dépose d’une roue1. Garer le VTT sur une surface horizontale.
2. Desserrer les écrous de la roue.

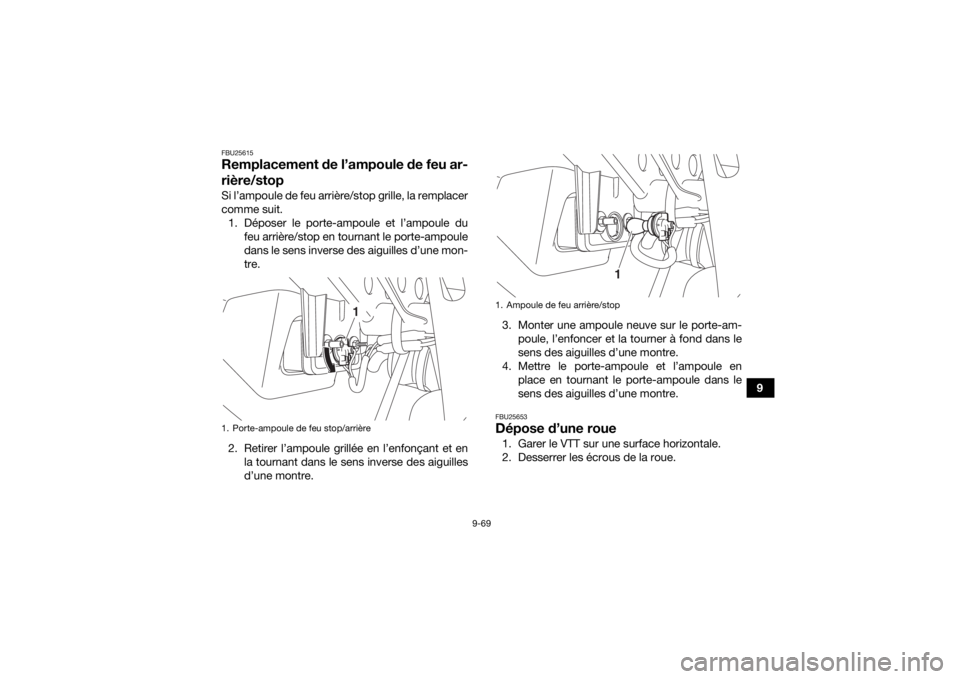

1. Porte-ampoule de feu stop/arrière
1
1. Ampoule de feu arrière/stop
1
UB5K62F0.book Page 69 Wednesday, May 8, 2019 11:51 AM

9-70
93. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU36243Montage d’une roue1. Monter la roue en orientant la flèche dans le sens de rotation en marche avant de la roue,
puis poser les écrous de roue.
N.B.Pour B5KJ / B5KK / B6KA : veiller à monter les
écrous en plaçant leur face étroite du côté de la
roue.

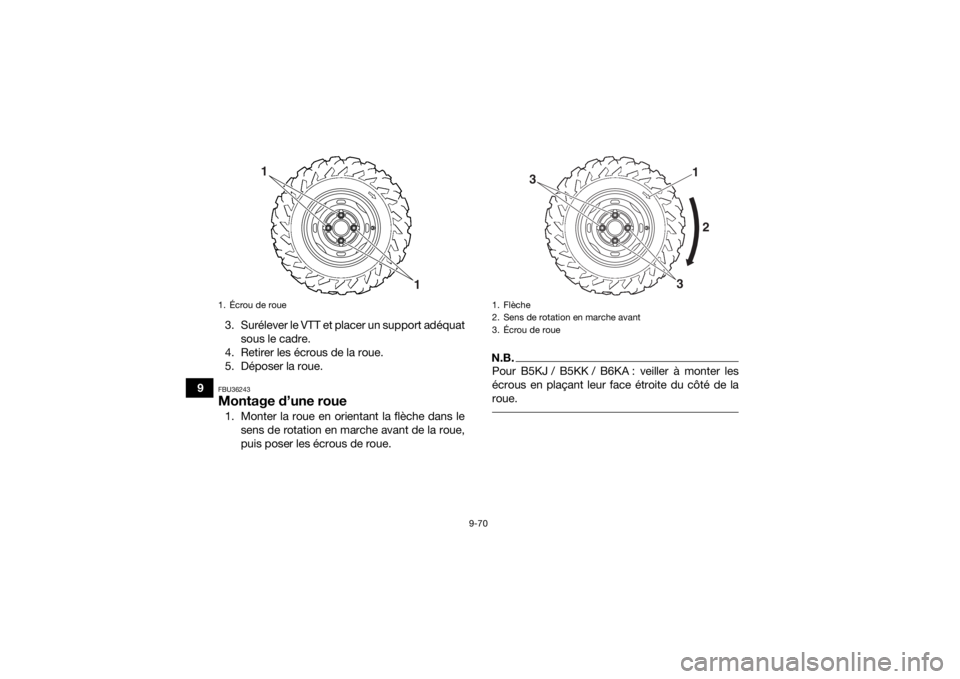

1. Écrou de roue
1
1
1. Flèche
2. Sens de rotation en marche avant
3. Écrou de roue
1
3
3
2
