2020 YAMAHA KODIAK 700 Notices Demploi (in French)

9-23
9
rer que le niveau d’huile moteur est cor-
rect, sous peine de risquer d’endommager
le moteur.
[FCB00852]
7. Insérer la jauge complètement dans l’orifice
de remplissage d’huile.
8. Remettre le cache d’accès en place en le tournant dans le sens des aiguilles d’une
montre.
Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile) 1. Garer le VTT sur une surface horizontale.
2. Mettre le moteur en marche et le faire chauf- fer pendant quelques minutes, puis le couper.
3. Déposer le cache d’accès en le tournant dans le sens inverse des aiguilles d’une montre.
4. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
5. Retirer la jauge, puis déposer la vis de vi- dange d’huile moteur et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 6–10 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. 6. Déposer le cache F. (Voir page 9-11.)
7. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.1. Boulon de vidange de l’huile moteur
2. Joint
12
UB5K62F0.book Page 23 Wednesday, May 8, 2019 11:51 AM

9-24
9
N.B.Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. 8. Enduire le joint torique de la cartouche dufiltre à huile neuve d’une fine couche d’huile
moteur.
N.B.S’assurer que le joint torique est bien logé dans
son siège. 9. Mettre la cartouche du filtre à huile neuve enplace à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.

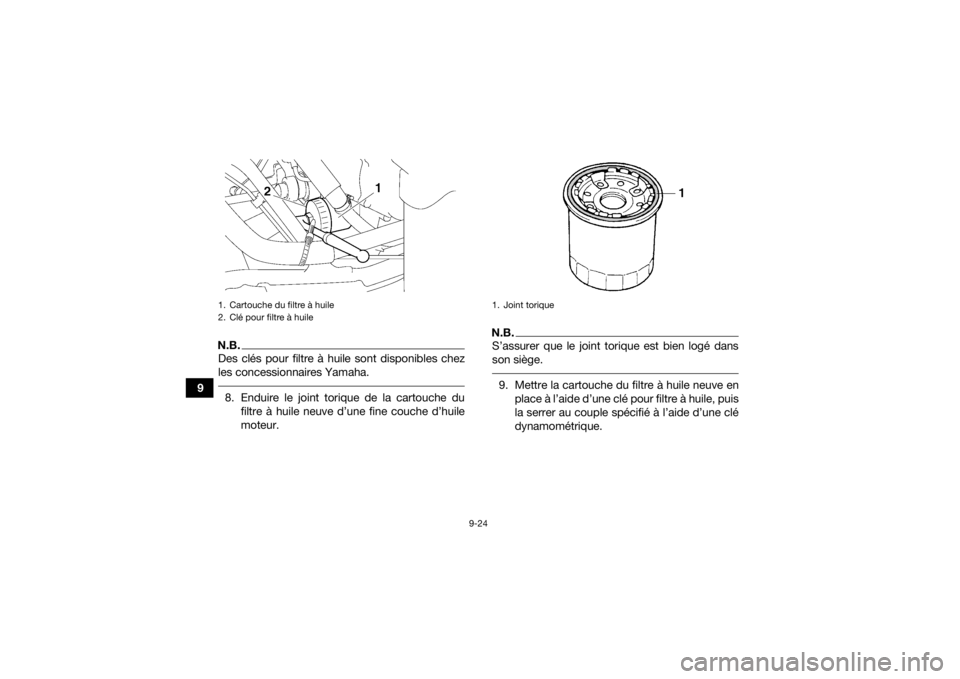

1. Cartouche du filtre à huile
2. Clé pour filtre à huile
1. Joint torique
UB5K62F0.book Page 24 Wednesday, May 8, 2019 11:51 AM

9-25
9
10. Reposer le cache F.
11. Monter la vis de vidange de l’huile moteur et
son joint neuf, puis serrer la vis au couple de
serrage spécifié. 12. Remplir de la quantité spécifiée d’huile mo-
teur recommandée, puis insérer la jauge
complètement dans l’orifice de remplissage
d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le système d’échappement ont
refroidi. ATTENTIONFCB00301Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade

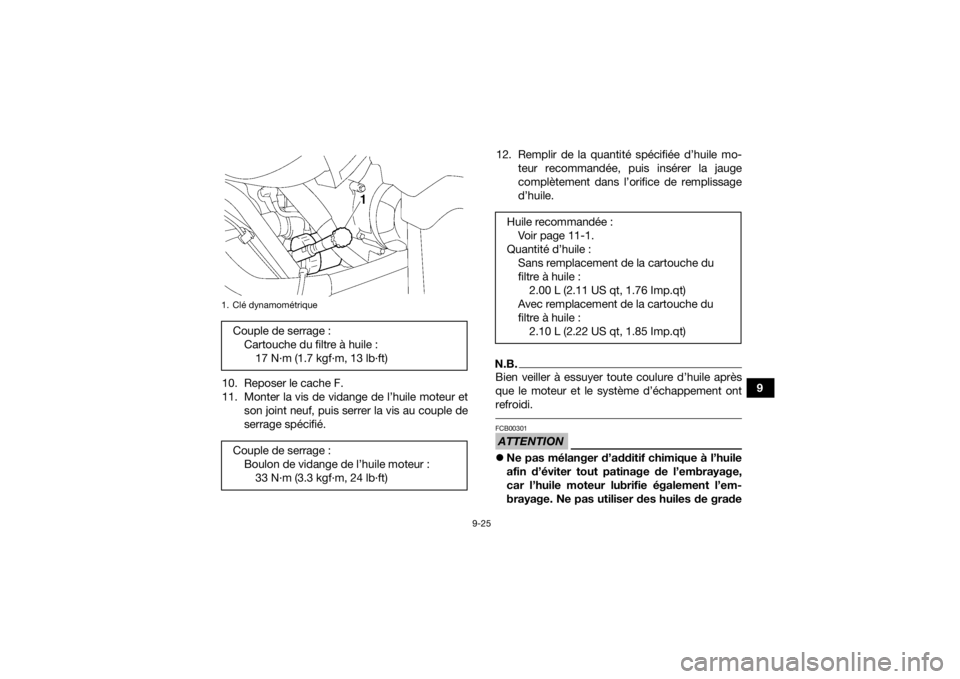

1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage : Boulon de vidange de l’huile moteur :33 N·m (3.3 kgf·m, 24 lb·ft)
Huile recommandée : Vo i r p ag e 1 1 - 1 .
Quantité d’huile : Sans remplacement de la cartouche du
filtre à huile :2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile : 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB5K62F0.book Page 25 Wednesday, May 8, 2019 11:51 AM

9-26
9diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.
13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
14. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
15. Remettre le cache d’accès en place en le tournant dans le sens des aiguilles d’une
montre.FBU38620Pourquoi YamalubeL’huile YAMALUBE est un produit YAMAHA d’ori-
gine, fruit de la passion et de la conviction des in-
génieurs que l’huile est une composante moteur
liquide importante. Nous formons des équipes
spécialisées dans les domaines du génie méca- nique, de la chimie, de l’électronique et des essais
sur piste, afin de leur faire concevoir à la fois le
moteur et l’huile qu’il utilisera. Les huiles
Yamalube bénéficient des qualités de l’huile de base et d’une proportion idéale d’additifs afin de
garantir la conformité de l’huile finale à nos
normes de rendement. Les huiles minérales, semi-
synthétiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et valeurs.
Grâce à l’expérience acquise par Yamaha au
cours de nombreuses années consacrées à la re-
cherche et au développement d’huile depuis les
années 1960, l’huile Yamalube est le meilleur
choix pour votre moteur Yamaha.UB5K62F0.book Page 26 Wednesday, May 8, 2019 11:51 AM

9-27
9
FBU27308Huile de couple conique arrièreIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique arrière. Si une fuite est détectée, faire vé-
rifier le VTT par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple co-
nique arrière1. Garer le VTT sur une surface horizontale.
2. Retirer la vis et son joint de l’orifice de con- trôle du niveau d’huile, puis vérifier le niveau
d’huile dans le carter de couple conique. Le
niveau d’huile doit atteindre le bord de l’ori-
fice de contrôle. 3. Si l’huile n’atteint pas le bord de l’orifice de
contrôle, retirer le bouchon de remplissage
de l’huile du couple conique arrière et son
joint, puis ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correct
1
243
UB5K62F0.book Page 27 Wednesday, May 8, 2019 11:51 AM

9-28
94. Contrôler l’état des joints et les remplacer
s’ils sont abîmés.
5. Remonter la vis de l’orifice de contrôle du ni- veau d’huile, le bouchon de remplissage
d’huile et leur joint, puis serrer la vis et le bou-
chon à leur couple de serrage spécifique. Changement de l’huile de couple conique ar-
rière
1. Garer le VTT sur une surface horizontale.
2. Placer un bac à vidange sous le carter de couple conique arrière afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage, la vis de l’orifice de contrôle du niveau, la vis de vi-
dange et leur joint afin de vidanger l’huile du
carter de couple conique.

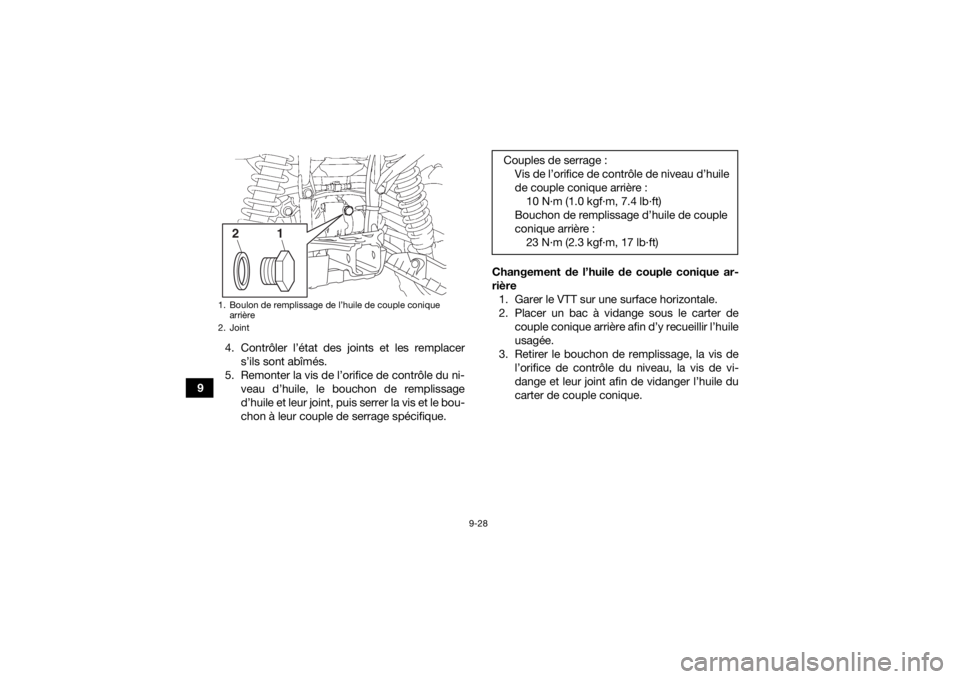

1. Boulon de remplissage de l’huile de couple conique arrière
2. Joint
1
2
Couples de serrage : Vis de l’orifice de contrôle de niveau d’huile
de couple conique arrière :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Bouchon de remplissage d’huile de couple
conique arrière : 23 N·m (2.3 kgf·m, 17 lb·ft)
UB5K62F0.book Page 28 Wednesday, May 8, 2019 11:51 AM

9-29
9
4. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de couple conique ar- rière du type spécifié jusqu’au bord de l’ori-
fice de contrôle, comme illustré. ATTENTION :
Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00422]
6. Contrôler l’état du joint de la vis de contrôle du niveau et le joint du bouchon de remplis-
sage et les remplacer s’ils sont abîmés.

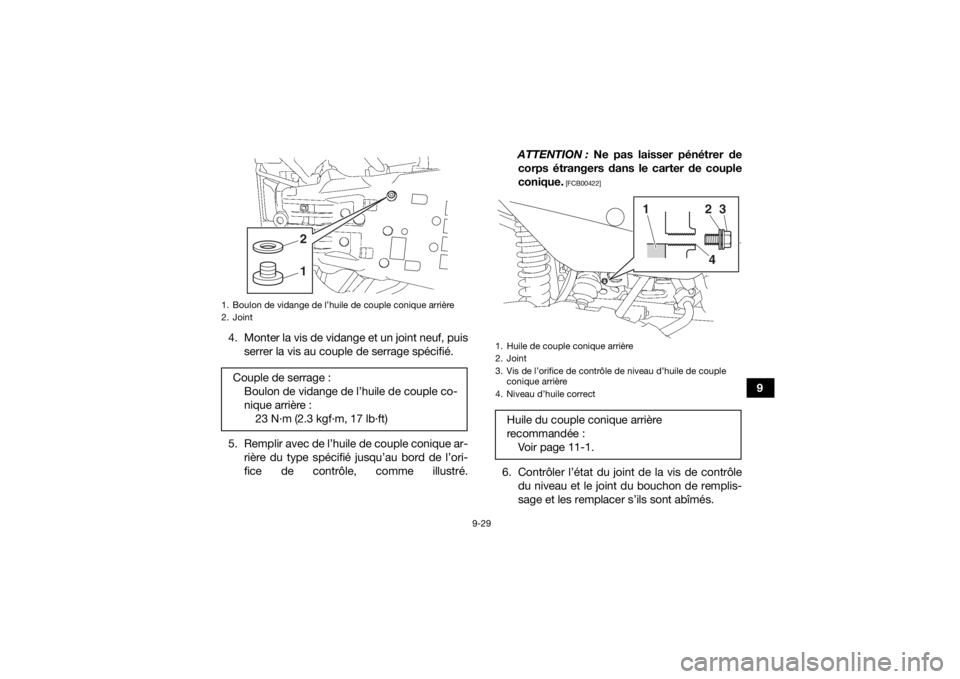

1. Boulon de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Boulon de vidange de l’huile de couple co-
nique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
12
1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée : Vo i r p ag e 1 1 - 1 .
1
243
UB5K62F0.book Page 29 Wednesday, May 8, 2019 11:51 AM

9-30
97. Remonter la vis de l’orifice de contrôle du ni-
veau d’huile, le bouchon de remplissage
d’huile et leur joint, puis serrer la vis et le bou-
chon à leur couple de serrage spécifique.
8. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
FBU23428Huile de différentielIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du boîtier de diffé-
rentiel. Si une fuite est détectée, faire vérifier le
VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de différentiel aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques. Contrôle du niveau de l’huile de différentiel
1. Garer le VTT sur une surface horizontale.
2. Retirer le bouchon de remplissage de l’huile de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
Couples de serrage :
Vis de l’orifice de contrôle de niveau d’huile
de couple conique arrière :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Bouchon de remplissage d’huile de couple
conique arrière : 23 N·m (2.3 kgf·m, 17 lb·ft)
1. Boulon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
