2020 YAMAHA KODIAK 700 Notices Demploi (in French)

9-39
9
19. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la culasse, serrer la vis au couple spé-
cifié.
20. Mettre le moteur en marche et le laisser tour- ner au ralenti pendant dix minutes.
21. Emballer cinq fois le moteur.
22. Remplir entièrement le radiateur de liquide de refroidissement supplémentaire. 23. Couper le moteur et le laisser refroidir. Si le ni-
veau de liquide de refroidissement a chuté
une fois le moteur refroidi, ajouter du liquide
de sorte à remplir le radiateur, puis remettre le
bouchon du radiateur en place.
24. Mettre le moteur en marche, puis s’assurer qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha. 25. Monter le conduit de refroidissement de lacourroie trapézoïdale, puis serrer la vis du
collier.
26. Remettre le marche-pied en place et le fixer à l’aide des vis et des écrous, puis les serrer à
leur couple spécifique.

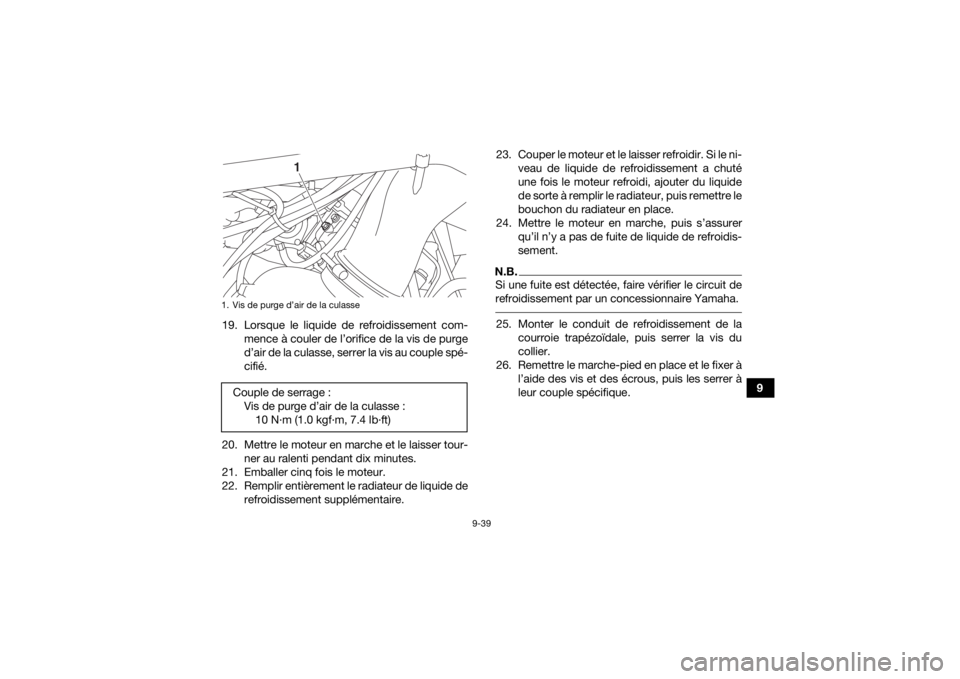

1. Vis de purge d’air de la culasseCouple de serrage :Vis de purge d’air de la culasse :10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
UB5K62F0.book Page 39 Wednesday, May 8, 2019 11:51 AM

9-40
9

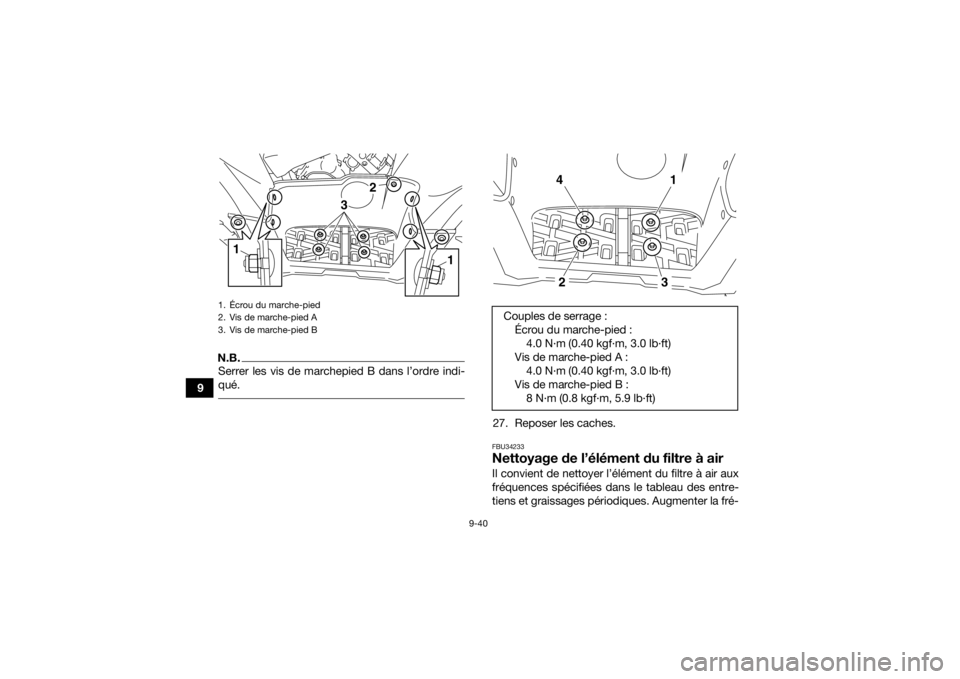

N.B.Serrer les vis de marchepied B dans l’ordre indi-
qué.
27. Reposer les caches.FBU34233Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
1. Écrou du marche-pied
2. Vis de marche-pied A
3. Vis de marche-pied B
3
1
2
1
Couples de serrage :Écrou du marche-pied :4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Vis de marche-pied A : 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Vis de marche-pied B : 8 N·m (0.8 kgf·m, 5.9 lb·ft)
4
1
2
3
UB5K62F0.book Page 40 Wednesday, May 8, 2019 11:51 AM

9-41
9
quence du nettoyage ou de remplacement de
l’élément du filtre à air si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.

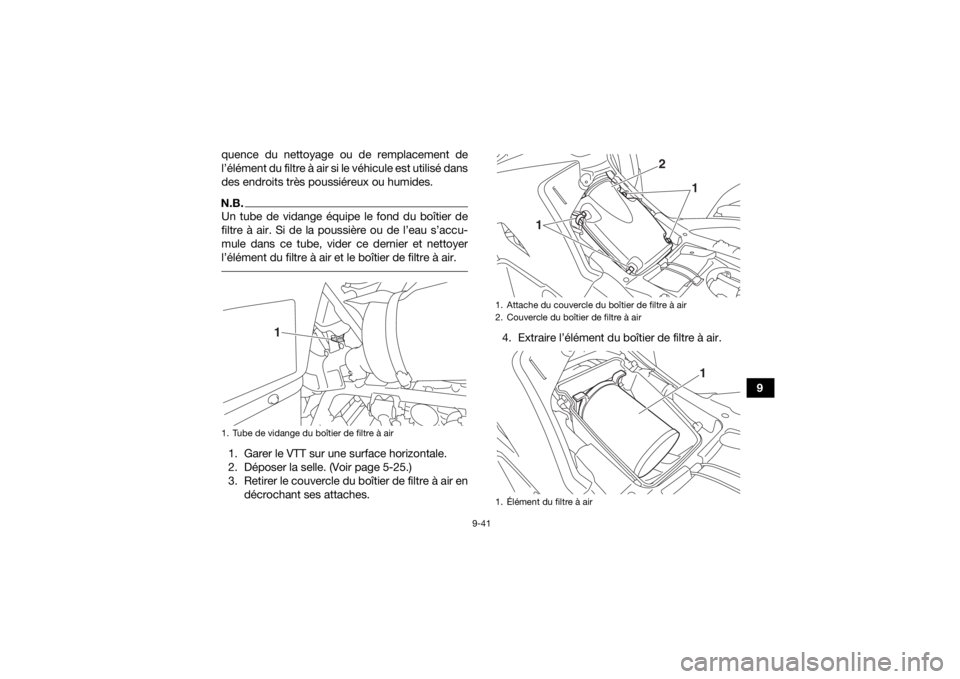

N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière ou de l’eau s’accu-
mule dans ce tube, vider ce dernier et nettoyer
l’élément du filtre à air et le boîtier de filtre à air. 1. Garer le VTT sur une surface horizontale.
2. Déposer la selle. (Voir page 5-25.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant ses attaches. 4. Extraire l’élément du boîtier de filtre à air.1. Tube de vidange du boîtier de filtre à air
1
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1. Élément du filtre à air
1
2
1
1
UB5K62F0.book Page 41 Wednesday, May 8, 2019 11:51 AM

9-42
95. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air.
6. Nettoyer la mousse à fond dans du dissolvant tout en procédant avec douceur.
AVERTISSEMENT ! Toujours utiliser du
dissolvant pour nettoyage des pièces. Ne
jamais utiliser de dissolvants à point
d’éclair bas ni d’essence car le moteur
pourrait prendre feu ou exploser.
[FWB01943]
7. Essorer l’excès de dissolvant de l’élément enmousse et le laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]
8. Vérifier l’élément en mousse et le remplacer s’il est endommagé.
9. Appliquer de l’huile pour filtre à air en mousse Yamaha ou une autre huile de qualité pour
filtre à air en mousse sur l’élément en
mousse.N.B.La mousse doit être humide, mais ne peut goutter.

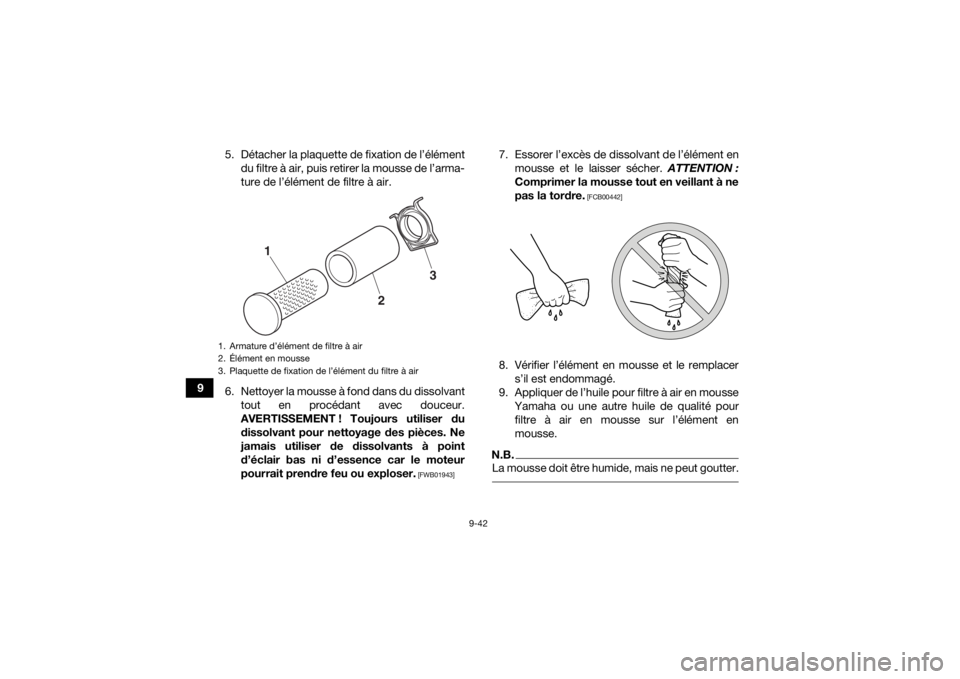

1. Armature d’élément de filtre à air
2. Élément en mousse
3. Plaquette de fixation de l’élément du filtre à air
3
2
1
UB5K62F0.book Page 42 Wednesday, May 8, 2019 11:51 AM

9-43
9
10. Remonter la mousse sur son armature en la
tendant sur cette dernière, puis remettre la
plaquette de fixation en place.
11. Loger l’élément de filtre à air dans le boîtier, puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. Ceci ferait entrer de l’air non filtré dans
le moteur, ce qui l’userait prématurément
et pourrait même l’endommager. De plus,
le système d’injection de carburant en se-
rait affecté, ce qui entraînerait une baisse
de rendement et un risque de surchauffe.
[FCB00763]
12. Remettre la selle en place.N.B.À chaque opération d’entretien de l’élément du
filtre à air, vérifier que l’entrée d’air du boîtier de
filtre à air n’est pas obstruée. Vérifier la bonne
étanchéité à l’air du joint en caoutchouc du boîtier
de filtre à air sur le corps de papillon et le joint en caoutchouc des raccords du collecteur. Serrer
fermement tous les raccords pour éviter la péné-
tration d’air non filtré dans le moteur.
FBU28905Nettoyage du pare-étincellesS’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.1. Joint
2. Pare-étincelles
3. Chicane
4. Vis de tube d’échappement arrière
3
2
4
1
4
UB5K62F0.book Page 43 Wednesday, May 8, 2019 11:51 AM

9-44
9
AVERTISSEMENT
FWB02342Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.
Ne pas démarrer le moteur alors que le pare-
étincelles est déposé. Des étincelles ou des
particules d’échappement peuvent entraîner
une blessure aux yeux, des brûlures ou un in-
cendie. 1. Retirer les vis du tube d’échappement arrière.
2. Déposer le tube d’échappement arrière en letirant hors du pot d’échappement, puis retirer
le joint.
3. Tapoter légèrement le tube d’échappement arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métal-
lique.
4. Vérifier que le joint n’est pas endommagé. Remplacer si nécessaire.
5. Remettre le joint en place sur le tube d’échappement arrière, puis insérer le tube
d’échappement arrière dans le pot d’échap-
pement et aligner les orifices de vis.
6. Remettre les vis en place et les serrer au cou- ple spécifié.
FBU23932Bouchon de vidange du carter de la
courroie trapézoïdaleAprès avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, retirer le bouchon de vidange du
carter de la courroie trapézoïdale afin de vidanger
l’eau du carter.N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur. Couple de serrage :Vis de tube d’échappement arrière :10 N·m (1.0 kgf·m, 7.4 lb·ft)
UB5K62F0.book Page 44 Wednesday, May 8, 2019 11:51 AM

9-45
9
FBU29705Réglage de la garde du levier des gazContrôler périodiquement la garde du levier des
gaz et la régler si nécessaire.1. Faire glisser le cache en caoutchouc vers l’ar- rière.
2. Desserrer le contre-écrou.

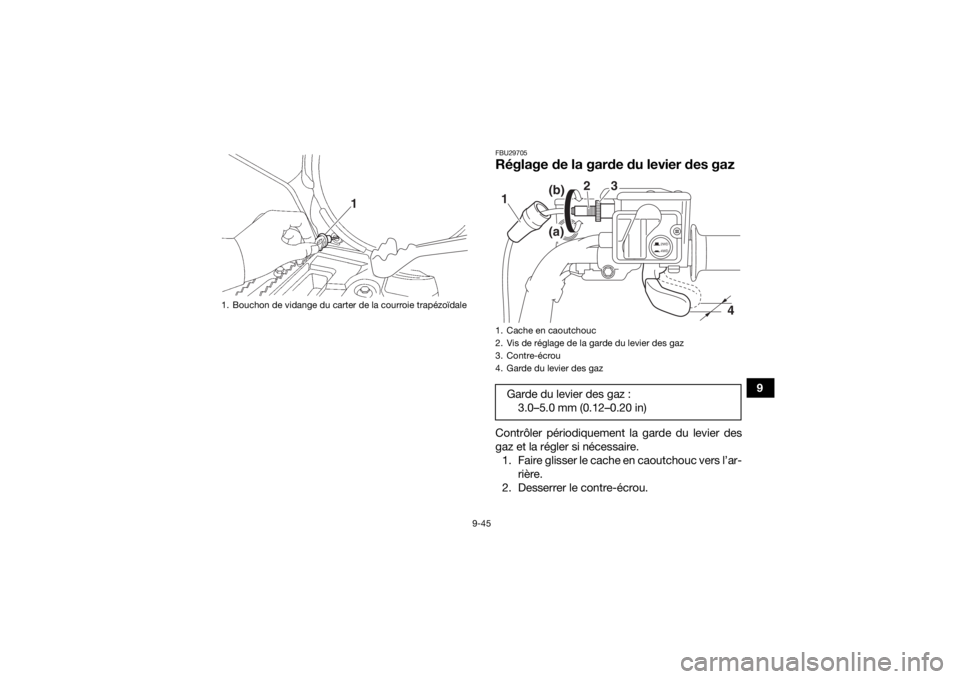

1. Bouchon de vidange du carter de la courroie trapézoïdale
1
1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gazGarde du levier des gaz : 3.0–5.0 mm (0.12–0.20 in)
2WD
4WD
3
2
1
4
(b)
(a)
UB5K62F0.book Page 45 Wednesday, May 8, 2019 11:51 AM

9-46
93. Pour augmenter la garde du levier des gaz,
tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-
ner la vis de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa place.
FBU24062Jeu de soupapesÀ la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour prévenir ce pro-
blème, le jeu de soupapes doit être réglé par un
concessionnaire Yamaha aux intervalles spécifiés
dans le tableau de maintenance périodique.FBU29602FreinsLe remplacement des organes du frein doit être
effectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02572Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident. FBU28414Contrôle des plaquettes de frein avant
et des disques de friction de frein ar-
rièreContrôler l’usure des plaquettes de frein avant et
des disques de friction de frein arrière aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.Ce VTT est équipé d’un frein arrière multidisque
humide situé à l’intérieur du carter de couple co-
nique arrière. FBUM0191Plaquettes de frein avant
Sur chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de frein
UB5K62F0.book Page 46 Wednesday, May 8, 2019 11:51 AM
