5-6
5
N.B.En raison du mécanisme de synchronisation du
différentiel, l’indicateur ne s’allume cependant pas
toujours tant que le véhicule est à l’arrêt. Icône de blocage du différentiel “ ” et
témoin “ ” (YFM700FWBD / YFM70KPAL)
Cette icône et ce témoin s’allument lorsque la
transmission est réglée sur “4WD” avec le diffé-
rentiel bloqué.N.B.Lorsque le commutateur de blocage du différen-
tiel est réglé sur “LOCK” ou “4WD”, l’icône “ ” et
le témoin “ ” clignotent jusqu’à ce que le diffé-
rentiel se bloque ou se débloque complètement.
Tourner le guidon ou commencer à avancer pour
faciliter le blocage ou le déblocage du différentiel.
FBU38113Écran multifonction (YFM700FWBD /
YFM70KPAL)L’écran multifonction affiche les éléments
suivants :

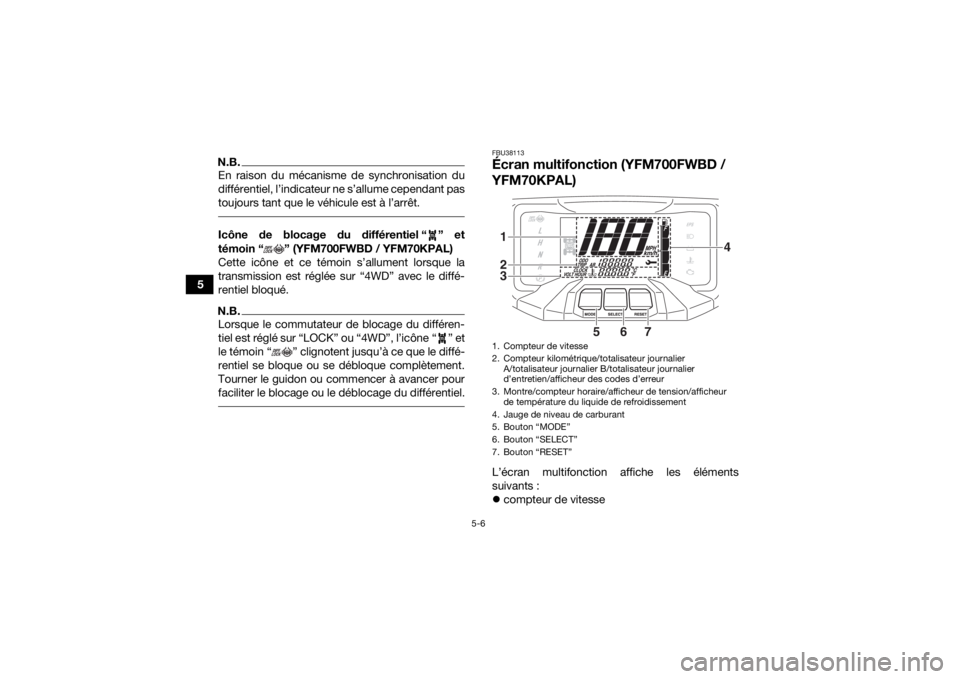

 compteur de vitesse1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journalier
A/totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
3. Montre/compteur horaire/afficheur de tension/afficheur de température du liquide de refroidissement
4. Jauge de niveau de carburant
5. Bouton “MODE”
6. Bouton “SELECT”
7. Bouton “RESET”123
5
6
7
4
UB5K62F0.book Page 6 Wednesday, May 8, 2019 11:51 AM

5-7
5

compteur kilométrique
 totalisateurs journaliers
 montre
 compteur horaire
 afficheur de la tension
 afficheur de la température du liquide de refroi-
dissement
 jauge de niveau de carburant
 réglage de la luminosité
 affichage du code d’erreur
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de dé-
placement du véhicule. Le compteur de vitesse
peut être réglé sur “MPH” ou “km/h”. Ceci modifie
également les unités (miles et kilomètres) du
compteur kilométrique et du totalisateur journa-
lier. Pour alterner l’affichage entre “MPH” et
“km/h”, tourner la clé sur “ ” (arrêt), puis, tout en
maintenant le bouton “SELECT” enfoncé, tourner
la clé sur “ ” (contact). Compteur kilométrique et compteurs journa-
liers
Le compteur kilométrique indique la distance to-
tale parcourue par le véhicule.
Les totalisateurs journaliers affichent la distance
parcourue depuis leur dernière remise à zéro. Les
totalisateurs journaliers peuvent être utilisés pour
enregistrer la distance parcourue durant un seul
trajet, ou pour estimer la distance qu’il est possi-
ble de parcourir avec un plein de carburant, etc.

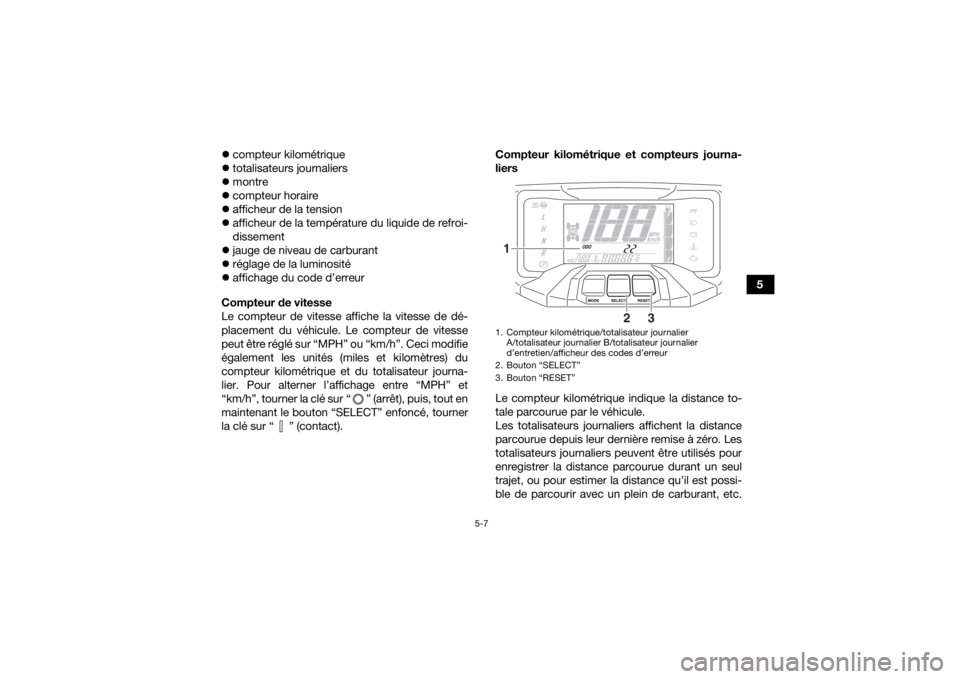

1. Compteur kilométrique/totalisateur journalier
A/totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
2. Bouton “SELECT”
3. Bouton “RESET”1
2
3
UB5K62F0.book Page 7 Wednesday, May 8, 2019 11:51 AM

5-8
5Le totalisateur journalier d’entretien affiche la dis-
tance parcourue depuis sa réinitialisation lors du
dernier entretien.
Appuyer sur le bouton “SELECT” pour alterner en-
tre le compteur kilométrique “ODO”, les totalisa-
teurs journaliers “TRIP A” et “TRIP B” et le totali-
sateur journalier d’entretien “ ” dans l’ordre
suivant :
ODO →
TRIP A → TRIP B → → ODO
Pour remettre un totalisateur journalier à zéro,
passer à l’affichage du totalisateur journalier sou-
haité, puis appuyer sur le bouton “RESET” pen-
dant 2 secondes.
N.B. Le compteur kilométrique se bloque à 199999.
 Les compteurs journaliers se remettent à zéro et
continuent à compter après 9999.9.
Montre, compteur horaire, afficheur de la ten-
sion et afficheur de la température du liquide
de refroidissement
La montre affiche l’heure sur 12 heures. Le comp-
teur horaire affiche le temps total de fonctionne-
ment du moteur. L’afficheur de la tension indique
la tension de la batterie. L’afficheur de la tempéra-
ture du liquide de refroidissement indique la tem-
pérature du liquide de refroidissement.1. Montre/compteur horaire/afficheur de tension/afficheur
de température du liquide de refroidissement
2. Bouton “MODE”
3. Bouton “SELECT”
4. Bouton “RESET”1
2
3
4
UB5K62F0.book Page 8 Wednesday, May 8, 2019 11:51 AM

5-9
5
Appuyer sur le bouton “MODE” pour modifier l’af-
fichage des compteurs (montre “CLOCK”, comp-
teur horaire “HOUR”, afficheur de la tension
“VOLT” et afficheur de la température du liquide
de refroidissement “ ”) dans l’ordre suivant :
CLOCK →
HOUR → VOLT → → CLOCK
Réglage de la montre
1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE- LECT” et “RESET” pendant 2 secondes. L’af-
fichage des heures se met à clignoter.
3. Régler les heures à l’aide du bouton “RE- SET”.
4. Appuyer sur le bouton “SELECT”. L’affichage des minutes se met à clignoter.
5. Régler les minutes à l’aide du bouton “RE- SET”.
6. Appuyer sur le bouton “SELECT”, puis le re- lâcher pour que la montre se mette en mar-
che. Afficheur de la tension
Cet afficheur indique la tension de la batterie. Si la
tension de la batterie est inférieure à 10 volts, “Lo”
s’affiche, si elle est supérieure à 18 volts, “Hi” s’af-
fiche.ATTENTIONFCB03570Lorsque l’afficheur de tension indique “Lo” ou
“Hi”, il se peut que le circuit de charge de la
batterie ou la batterie soit défectueuse. Dans
ce cas, faire contrôler ou réparer le véhicule
par un concessionnaire Yamaha. 1. Affichage de la tension1
UB5K62F0.book Page 9 Wednesday, May 8, 2019 11:51 AM

5-10
5Afficheur de la température du liquide de refroidis-
sementLorsque la température du liquide de refroidisse-
ment est dans la plage de température normale de
fonctionnement, la température s’affiche. Lorsque
la température du liquide de refroidissement aug-
mente, l’afficheur de la température du liquide de
refroidissement se met à clignoter. Si la tempéra-
ture du liquide de refroidissement continue à aug-
menter, le message “Hi” clignote.
N.B.
L’afficheur de la température du liquide de re-
froidissement peut être réglé sur “°C” ou “°F”.
Pour modifier l’affichage des unités de tempé-
rature, tourner la clé sur “ ” (arrêt), puis, tout
en maintenant le bouton “RESET” enfoncé,
tourner la clé sur “ ” (contact).
 Le ventilateur se met en marche et s’arrête au-
tomatiquement en fonction de la température
du liquide de refroidissement. Jauge de niveau du carburant

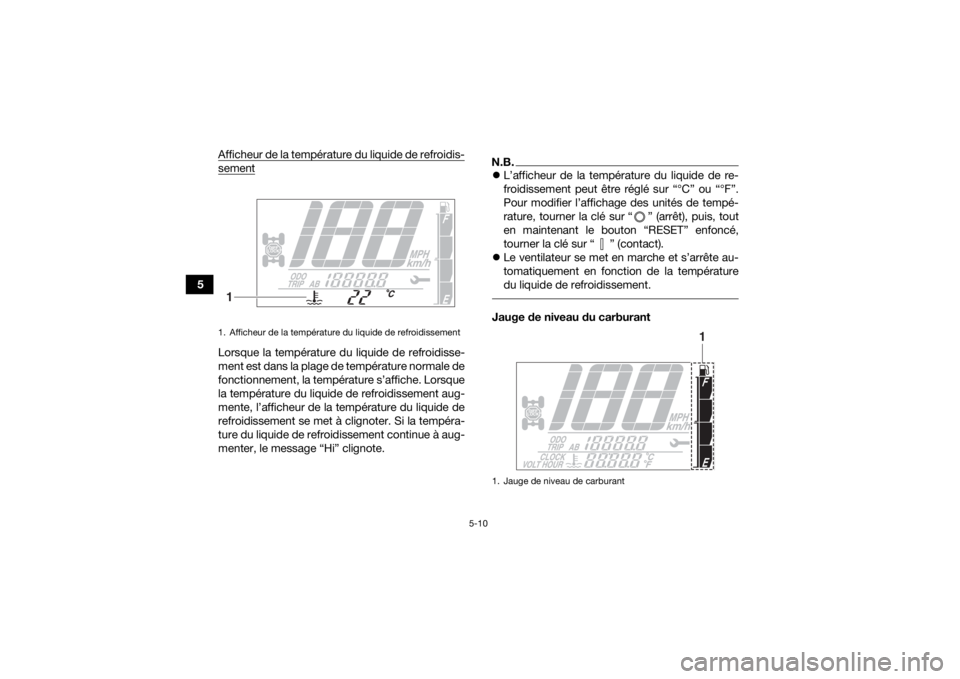

1. Afficheur de la température du liquide de refroidissement1
1. Jauge de niveau de carburant
1
UB5K62F0.book Page 10 Wednesday, May 8, 2019 11:51 AM

5-11
5
La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. Les segments d’affichage de la jauge
de niveau de carburant s’éteignent progressive-
ment de “F” (plein) à “E” (vide) au fur et à mesure
que le niveau diminue. Lorsque le dernier segment
se met à clignoter, cela indique qu’il reste environ
4.0 L (1.06 US gal, 0.88 Imp.gal) de carburant
dans le réservoir. Refaire le plein dès que possible.
N.B.Si le circuit électrique de la jauge de niveau de car-
burant ne fonctionne pas correctement, tous les
segments de l’afficheur clignotent de manière ré-
pétée. Faire contrôler le véhicule par un conces-
sionnaire Yamaha.
Réglage de la luminosité
Ce mode permet de régler la luminosité de l’écran
multifonctions lorsque le véhicule est à l’arrêt.
Réglage de la luminosité1. Appuyer sur le bouton “SELECT” pendant 2
secondes.
2. Appuyer sur le bouton “RESET” pour régler la luminosité.
3. Appuyer sur le bouton “SELECT” pour confir- mer le niveau de luminosité sélectionné, puis
quitter le mode de réglage.1. Affichage du niveau de luminosité
1
