94. Retirer la jauge d’huile moteur, puis l’essuyer
avec un chiffon propre. 5. Insérer la jauge complètement dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.
N.B.Le niveau d’huile moteur doit se situer entre les re-
pères de niveau minimum et maximum. 6. Si le niveau d’huile moteur est inférieur ouégal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé jusqu’au
niveau spécifié. ATTENTION : Bien s’assu-

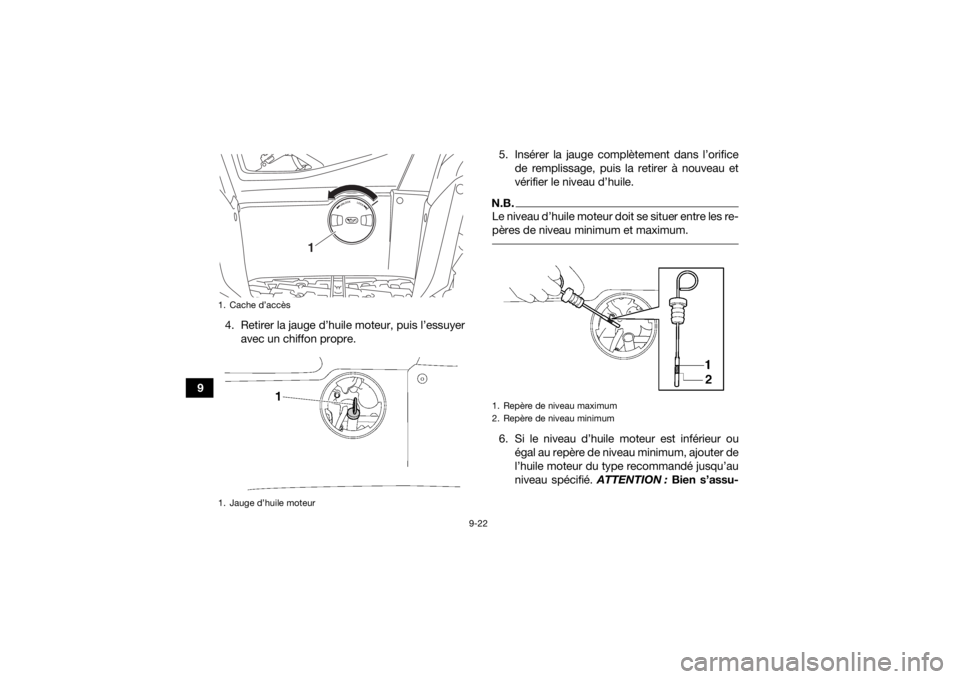

1. Cache d’accès
1. Jauge d’huile moteur
1
1. Repère de niveau maximum
2. Repère de niveau minimum
UB5K62F0.book Page 22 Wednesday, May 8, 2019 11:51 AM

9-27
9
FBU27308Huile de couple conique arrièreIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique arrière. Si une fuite est détectée, faire vé-
rifier le VTT par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple co-
nique arrière1. Garer le VTT sur une surface horizontale.
2. Retirer la vis et son joint de l’orifice de con- trôle du niveau d’huile, puis vérifier le niveau
d’huile dans le carter de couple conique. Le
niveau d’huile doit atteindre le bord de l’ori-
fice de contrôle. 3. Si l’huile n’atteint pas le bord de l’orifice de
contrôle, retirer le bouchon de remplissage
de l’huile du couple conique arrière et son
joint, puis ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correct
1
243
UB5K62F0.book Page 27 Wednesday, May 8, 2019 11:51 AM

9-30
97. Remonter la vis de l’orifice de contrôle du ni-
veau d’huile, le bouchon de remplissage
d’huile et leur joint, puis serrer la vis et le bou-
chon à leur couple de serrage spécifique.
8. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
FBU23428Huile de différentielIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du boîtier de diffé-
rentiel. Si une fuite est détectée, faire vérifier le
VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de différentiel aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques. Contrôle du niveau de l’huile de différentiel
1. Garer le VTT sur une surface horizontale.
2. Retirer le bouchon de remplissage de l’huile de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
Couples de serrage :
Vis de l’orifice de contrôle de niveau d’huile
de couple conique arrière :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Bouchon de remplissage d’huile de couple
conique arrière : 23 N·m (2.3 kgf·m, 17 lb·ft)
1. Boulon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
UB5K62F0.book Page 30 Wednesday, May 8, 2019 11:51 AM

9-31
9
4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel 1. Garer le VTT sur une surface horizontale.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que
leur joint, afin de vidanger l’huile du boîtier de
différentiel. 4. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans
le boîtier de différentiel.
[FCB00412]
Couple de serrage : Boulon de remplissage de l’huile de
différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)

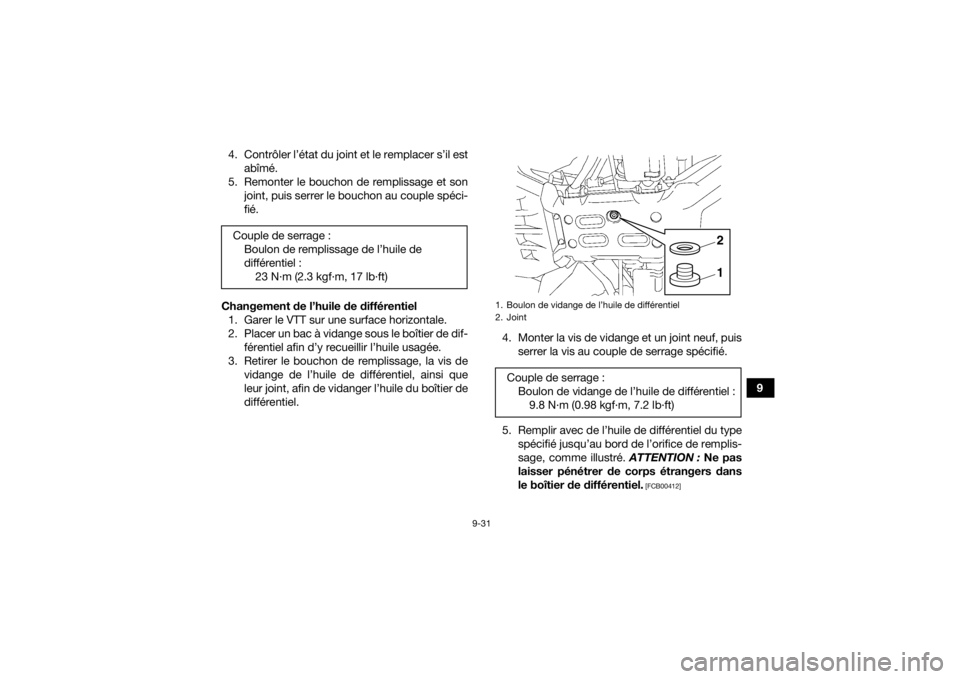

1. Boulon de vidange de l’huile de différentiel
2. JointCouple de serrage : Boulon de vidange de l’huile de différentiel :9.8 N·m (0.98 kgf·m, 7.2 lb·ft)
12
UB5K62F0.book Page 31 Wednesday, May 8, 2019 11:51 AM

9-37
9
6. Placer un bac à vidange sous le vase d’ex-
pansion afin d’y recueillir le liquide de refroi-
dissement usagé.
7. Retirer le bouchon du vase d’expansion.
8. Débrancher la durite du vase d’expansion côté vase d’expansion, puis vidanger le li-
quide de refroidissement du vase d’expan-
sion.
9. Après avoir vidangé le liquide de refroidisse- ment, rincer soigneusement le circuit de re-
froidissement avec de l’eau propre du robi-
net. 10. Monter la vis de vidange et son joint neuf,
puis serrer la vis au couple de serrage spéci-
fié.
11. Brancher la durite du vase d’expansion.
12. Remplir entièrement le radiateur de liquide de refroidissement du type recommandé.
13. Verser le liquide de refroidissement recom- mandé dans le vase d’expansion jusqu’au re-
père de niveau maximum, puis remettre en
place le bouchon du vase d’expansion.
14. Desserrer la vis de purge d’air de la pompe à eau, sans la déposer, afin de laisser s’échap-
per toute l’air de l’orifice de vis de purge d’air.

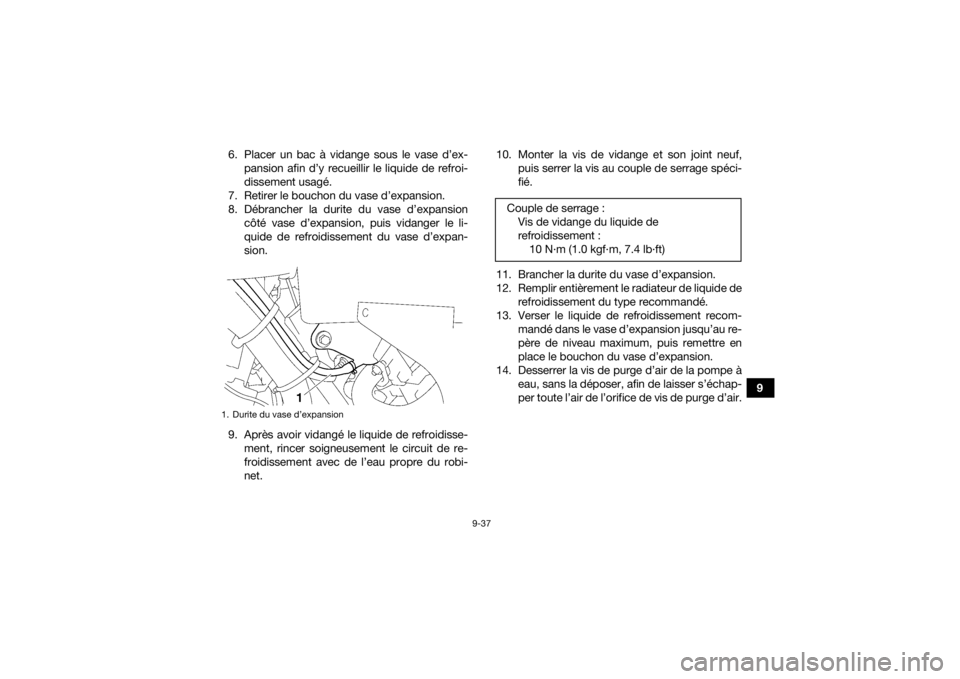

1. Durite du vase d’expansion
Couple de serrage :Vis de vidange du liquide de
refroidissement :10 N·m (1.0 kgf·m, 7.4 lb·ft)
