5-7
5
Le totalisateur journalier d’entretien affiche la dis-
tance parcourue depuis sa réinitialisation lors du
dernier entretien.
Appuyer sur le bouton “SELECT” pour alterner en-
tre le compteur kilométrique “ODO”, les totalisa-
teurs journaliers “TRIP A” et “TRIP B” et le totali-
sateur journalier d’entretien “ ” dans l’ordre
suivant :
ODO
→ TRIP A → TRIP B → → ODO
Pour remettre un totalisateur journalier à zéro,
passer à l’affichage du totalisateur journalier sou-
haité, puis appuyer sur le bouton “RESET” pen-
dant 2 secondes.
N.B. Le compteur kilométrique se bloque à 199999.
 Les compteurs journaliers se remettent à zéro et
continuent à compter après 9999.9.
Montre, compteur horaire, afficheur de la ten-
sion et afficheur de la température du liquide
de refroidissement
La montre affiche l’heure sur 12 heures. Le comp-
teur horaire affiche le temps total de fonctionne-
ment du moteur. L’afficheur de la tension indique
la tension de la batterie. L’afficheur de la tempéra-
ture du liquide de refroidissement indique la tem-

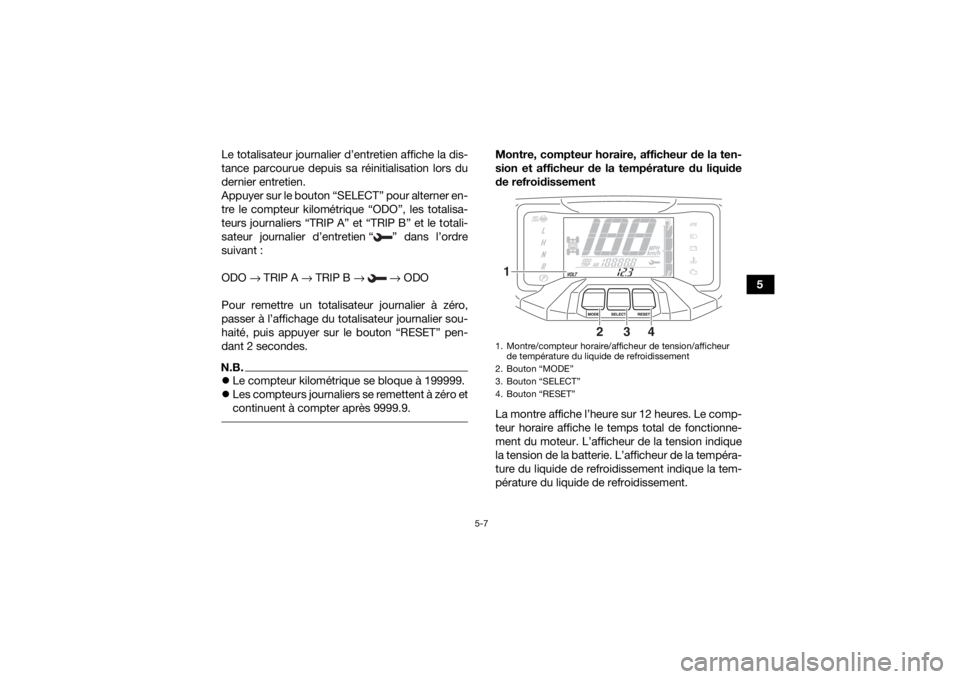

pérature du liquide de refroidissement.1. Montre/compteur horaire/afficheur de tension/afficheur
de température du liquide de refroidissement
2. Bouton “MODE”
3. Bouton “SELECT”
4. Bouton “RESET”1
2
3
4
UBDE60F0.book Page 7 Wednesday, April 17, 2019 2:22 PM

5-8
5Appuyer sur le bouton “MODE” pour modifier l’af-
fichage des compteurs (montre “CLOCK”, comp-
teur horaire “HOUR”, afficheur de la tension
“VOLT” et afficheur de la température du liquide
de refroidissement “ ”) dans l’ordre suivant :
CLOCK
→ HOUR → VOLT → → CLOCK
Réglage de la montre
1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE- LECT” et “RESET” pendant 2 secondes. L’af-
fichage des heures se met à clignoter.
3. Régler les heures à l’aide du bouton “RE- SET”.
4. Appuyer sur le bouton “SELECT”. L’affichage des minutes se met à clignoter.
5. Régler les minutes à l’aide du bouton “RE- SET”.
6. Appuyer sur le bouton “SELECT”, puis le re- lâcher pour que la montre se mette en mar-
che. Afficheur de la tension
Cet afficheur indique la tension de la batterie. Si la
tension de la batterie est inférieure à 10 volts, “Lo”
s’affiche, si elle est supérieure à 18 volts, “Hi” s’af-
fiche.ATTENTIONFCB03570Lorsque l’afficheur de tension indique “Lo” ou
“Hi”, il se peut que le circuit de charge de la
batterie ou la batterie soit défectueuse. Dans
ce cas, faire contrôler ou réparer le véhicule
par un concessionnaire Yamaha. 1. Affichage de la tension1
UBDE60F0.book Page 8 Wednesday, April 17, 2019 2:22 PM

5-9
5
Afficheur de la température du liquide de refroidis-
sementLorsque la température du liquide de refroidisse-
ment est dans la plage de température normale de
fonctionnement, la température s’affiche. Lorsque
la température du liquide de refroidissement aug-
mente, l’afficheur de la température du liquide de
refroidissement se met à clignoter. Si la tempéra-
ture du liquide de refroidissement continue à aug-
menter, le message “Hi” clignote.
N.B.
L’afficheur de la température du liquide de re-
froidissement peut être réglé sur “°C” ou “°F”.
Pour modifier l’affichage des unités de tempé-
rature, tourner la clé sur “ ” (arrêt), puis, tout
en maintenant le bouton “RESET” enfoncé,
tourner la clé sur “ ” (contact).
 Le ventilateur se met en marche et s’arrête au-
tomatiquement en fonction de la température
du liquide de refroidissement. Jauge de niveau du carburant

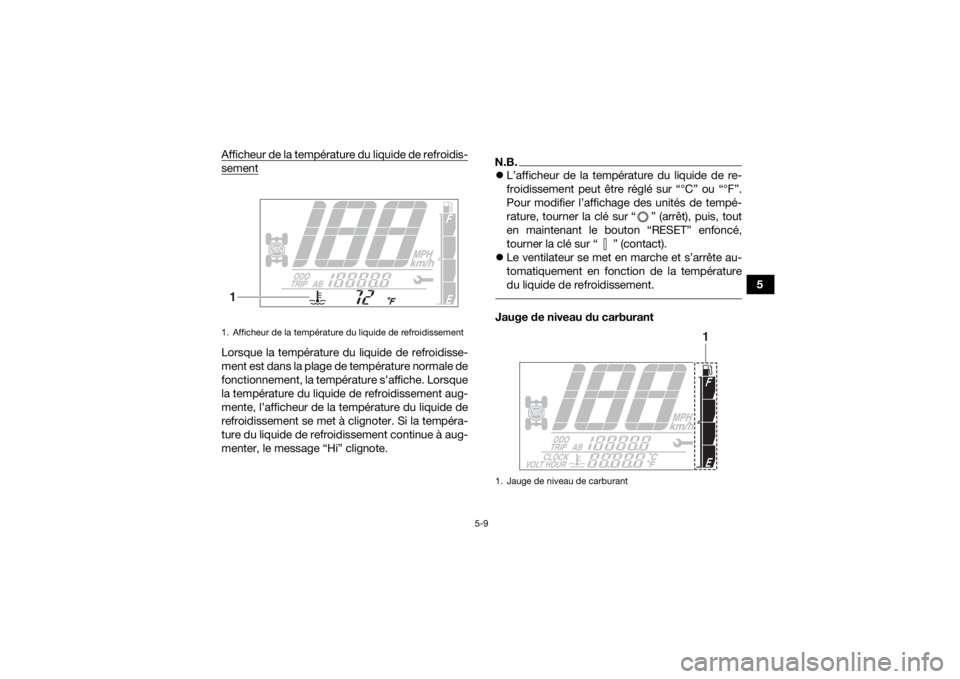

1. Afficheur de la température du liquide de refroidissement1
1. Jauge de niveau de carburant
1
UBDE60F0.book Page 9 Wednesday, April 17, 2019 2:22 PM

5-10
5La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. Les segments d’affichage de la jauge
de niveau de carburant s’éteignent progressive-
ment de “F” (plein) à “E” (vide) au fur et à mesure
que le niveau diminue. Lorsque le dernier segment
se met à clignoter, cela indique qu’il reste environ
4.0 L (1.06 US gal, 0.88 Imp.gal) de carburant
dans le réservoir. Refaire le plein dès que possible.
N.B.Si le circuit électrique de la jauge de niveau de car-
burant ne fonctionne pas correctement, tous les
segments de l’afficheur clignotent de manière ré-
pétée. Faire contrôler le véhicule par un conces-
sionnaire Yamaha.
Réglage de la luminosité
Ce mode permet de régler la luminosité de l’écran
multifonctions lorsque le véhicule est à l’arrêt.
Réglage de la luminosité1. Appuyer sur le bouton “SELECT” pendant 2
secondes.
2. Appuyer sur le bouton “RESET” pour régler la luminosité.
3. Appuyer sur le bouton “SELECT” pour confir- mer le niveau de luminosité sélectionné, puis

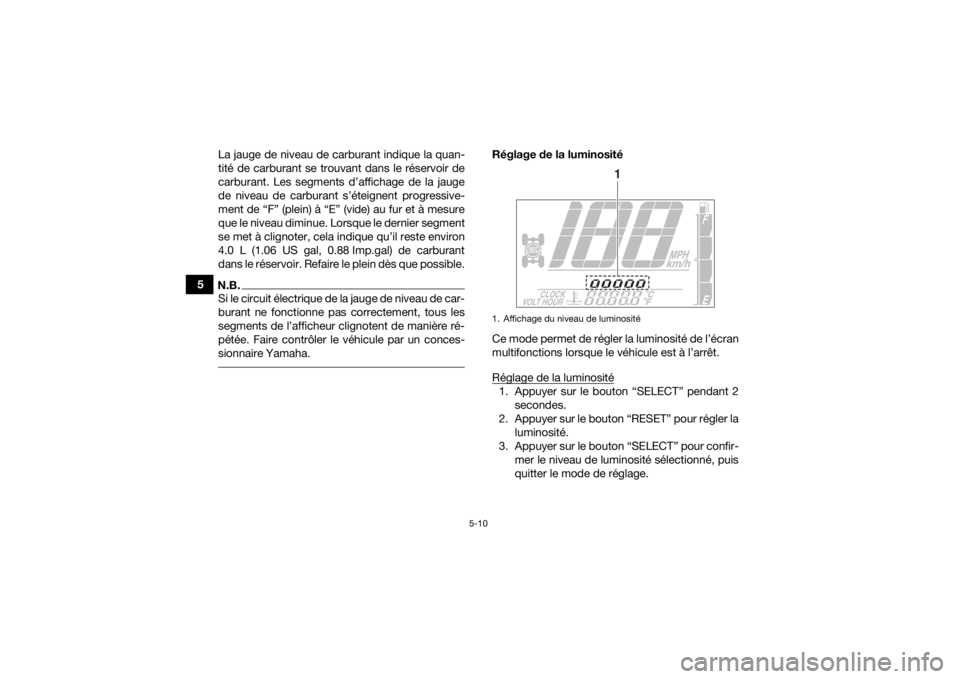

quitter le mode de réglage.1. Affichage du niveau de luminosité
1
UBDE60F0.book Page 10 Wednesday, April 17, 2019 2:22 PM

5-11
5
Affichage du code d’erreur
Ce modèle est équipé d’un système embarqué de
diagnostic de pannes surveillant divers circuits
électriques.
Lorsqu’un problème est détecté dans un de ces
circuits, le témoin d’alerte de panne du moteur
s’allume ou clignote et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, noter le
nombre, puis faire contrôler le véhicule par un
concessionnaire Yamaha.
ATTENTIONFCB00812Quand l’écran multifonction affiche un code
d’erreur, il convient de faire contrôler le véhi-
cule le plus rapidement possible afin d’éviter
tout endommagement du moteur. FBU18068Contacteurs à la poignée

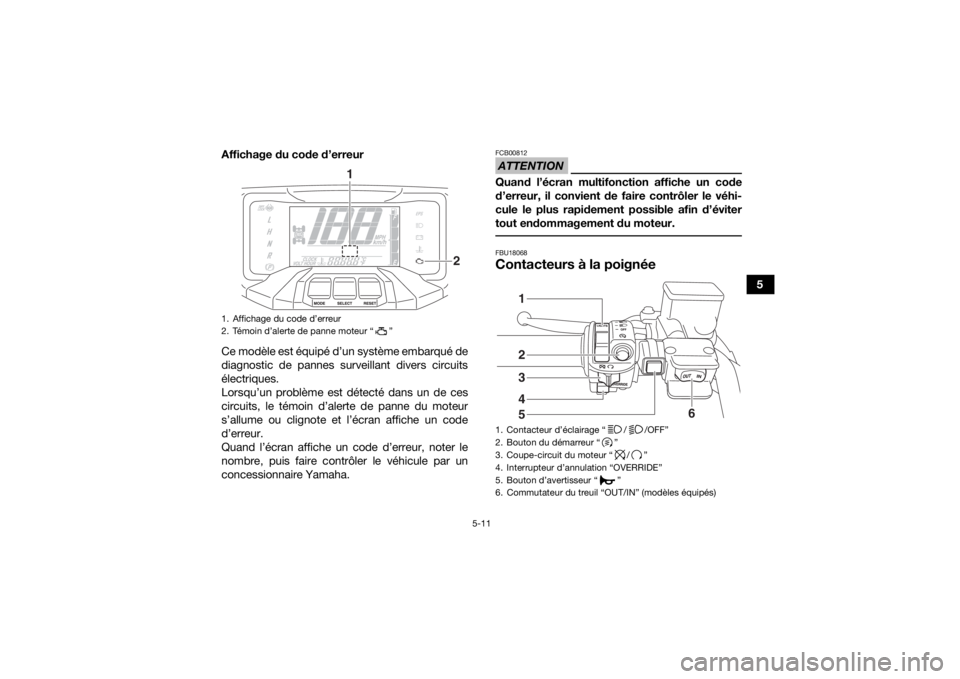

1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
2
1
1. Contacteur d’éclairage “ / /OFF”
2. Bouton du démarreur “ ”
3. Coupe-circuit du moteur “ / ”
4. Interrupteur d’annulation “OVERRIDE”
5. Bouton d’avertisseur “ ”
6. Commutateur du treuil “OUT/IN” (modèles équipés)
432
6
15
UBDE60F0.book Page 11 Wednesday, April 17, 2019 2:22 PM

5-12
5
FBU18081Coupe-circuit du moteur “ / ”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 7-1 avant de mettre
le moteur en marche.FBU34123Contacteur d’éclairage “ / /OFF”
Régler ce contacteur sur “ ” pour allumer les
phares gauche et droit (feux de croisement) et le
feu arrière. Régler le contacteur sur “ ” pour al-
lumer les phares gauche et droit (feux de route), le
phare monté sur le guidon et le feu arrière. Régler
le commutateur sur “OFF” pour éteindre tous les
feux.ATTENTIONFCB00046Ne jamais laisser les phares trop longtemps al-
lumés alors que le moteur est coupé. La batte-
rie risque de se décharger au point d’empê-
cher le démarreur de disposer d’une puissance
suffisante pour lancer le moteur. Si cela devait
se produire, déposer et recharger la batterie.
(Voir page 9-56.)

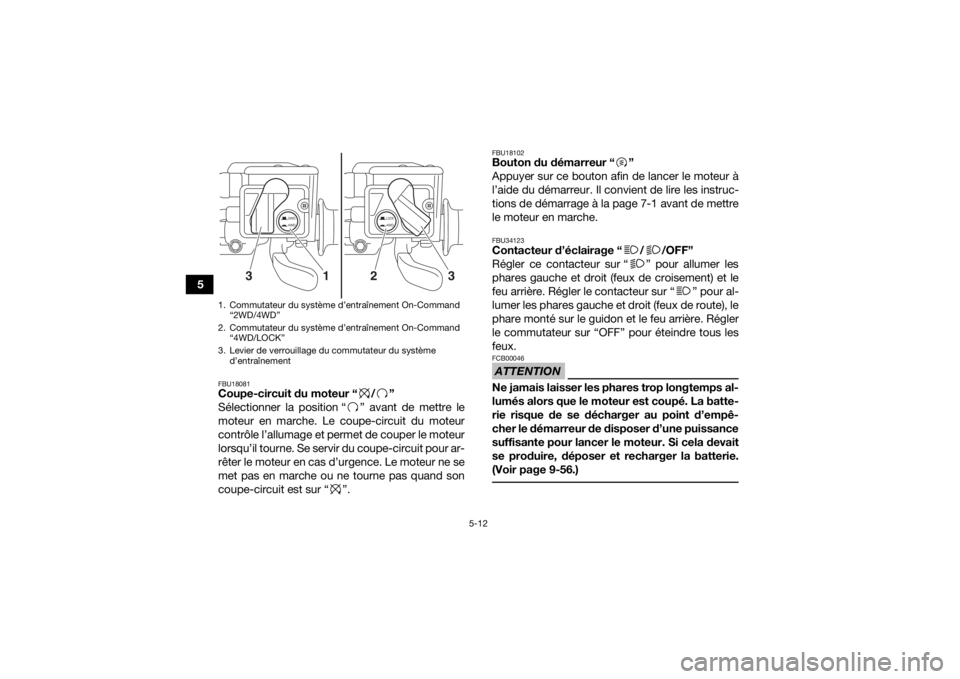

1. Commutateur du système d’entraînement On-Command “2WD/4WD”
2. Commutateur du système d’entraînement On-Command “4WD/LOCK”
3. Levier de verrouillage du commutateur du système d’entraînement
2WD
4WD
LOCK4WD
3
3
2
1
UBDE60F0.book Page 12 Wednesday, April 17, 2019 2:22 PM

5-13
5
FBU18171Bouton d’avertisseur “ ”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBUM0432Commutateur du treuil “OUT/IN” (modèles
équipés)
Ce commutateur sert lors de l’utilisation du treuil
(page 5-29). Lire entièrement ce manuel et le
Guide de base des techniques de treuillage avant
d’actionner le commutateur du treuil.FBU18192Interrupteur d’annulation “OVERRIDE”
La vitesse maximale du véhicule est limitée par
défaut lors de la conduite avec différentiel bloqué.
Si un surcroît de puissance s’avère toutefois né-
cessaire, enfoncer cet interrupteur permet de dé-
s a c t i v e r l a f o n c t i o n d e l i m i t a t i o n d e v i t e s s e d u l o r s -
que le véhicule est en marche avant. (Voir page
5-14.) La fonction de limitation de vitesse est réac-
tivée dès que l’interrupteur est relâché.

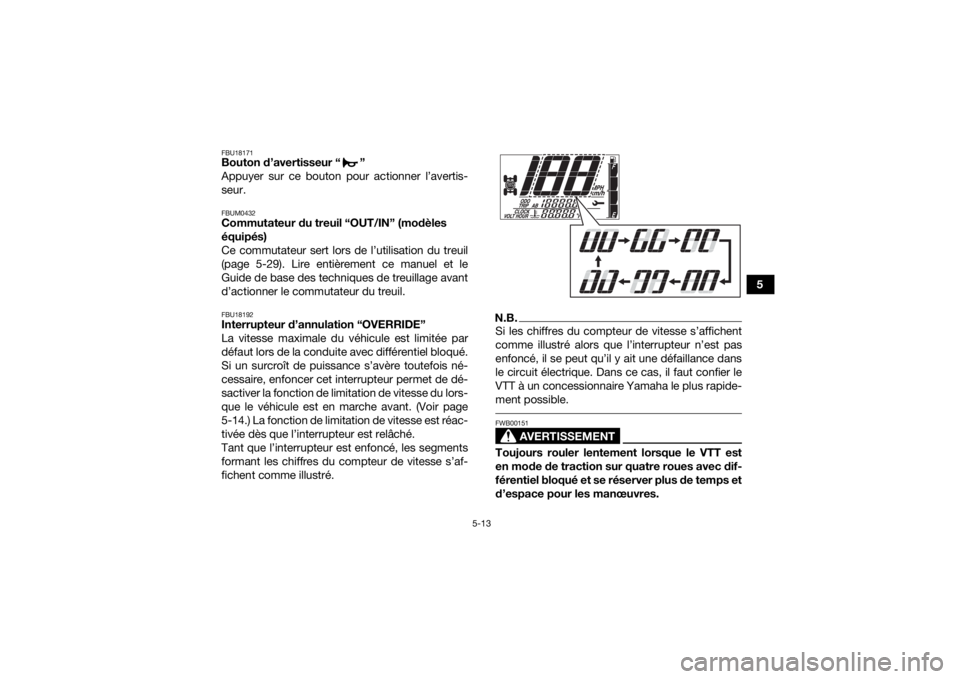

Tant que l’interrupteur est enfoncé, les segments
formant les chiffres du compteur de vitesse s’af-
fichent comme illustré.
N.B.Si les chiffres du compteur de vitesse s’affichent
comme illustré alors que l’interrupteur n’est pas
enfoncé, il se peut qu’il y ait une défaillance dans
le circuit électrique. Dans ce cas, il faut confier le
VTT à un concessionnaire Yamaha le plus rapide-
ment possible.
AVERTISSEMENT
FWB00151Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
UBDE60F0.book Page 13 Wednesday, April 17, 2019 2:22 PM

5-14
5Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.
FBU2660ACommutateur du système d’entraînement On-
Command “2WD/4WD”
Arrêter le véhicule et pousser ce commutateur
pour passer du mode de transmission à deux
roues motrices au mode de transmission à quatre
roues motrices, ou vice versa. Sélectionner le
mode de traction approprié au type de terrain et
aux conditions de conduite.

“2WD” (deux roues motrices) : la puissance est
transmise aux roues arrière seulement, ce qui
permet une conduite plus souple et des écono-
mies de carburant.
 “4WD” (quatre roues motrices) : la puissance
est transmise aux roues avant et arrière, fournis-
sant un supplément de traction.
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident. FBU30467Commutateur du système d’entraînement On-
Command “4WD/LOCK”
Arrêter le véhicule et pousser ce commutateur
pour passer du mode de transmission à quatre
roues motrices standard au mode de transmission
à quatre roues motrices avec blocage du différen-
tiel. Sélectionner le mode de traction approprié au
type de terrain.
“4WD” (quatre roues motrices) : la puissance
est transmise aux roues avant et arrière, avec le
différentiel avant débloqué.
