5-23
5
Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de selle, puis appuyer à l’arrière
de la selle afin de la refermer correctement. S’as-
surer que la selle est remise en place correcte-
ment.
FBU34682Compartiments de rangementCe VTT est équipé de trois compartiments de ran-
gement.
ATTENTIONFCB00831Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans les compartiments de rangement. Si le
rangement de tels objets s’avère nécessaire,
les emballer de façon adéquate afin d’éviter
d’endommager les compartiments. Le compartiment de rangement se situe au côté
avant droit du véhicule. Pour accéder au compar-
timent de rangement, retirer son couvercle en le
tournant dans le sens inverse des aiguilles d’une
montre.

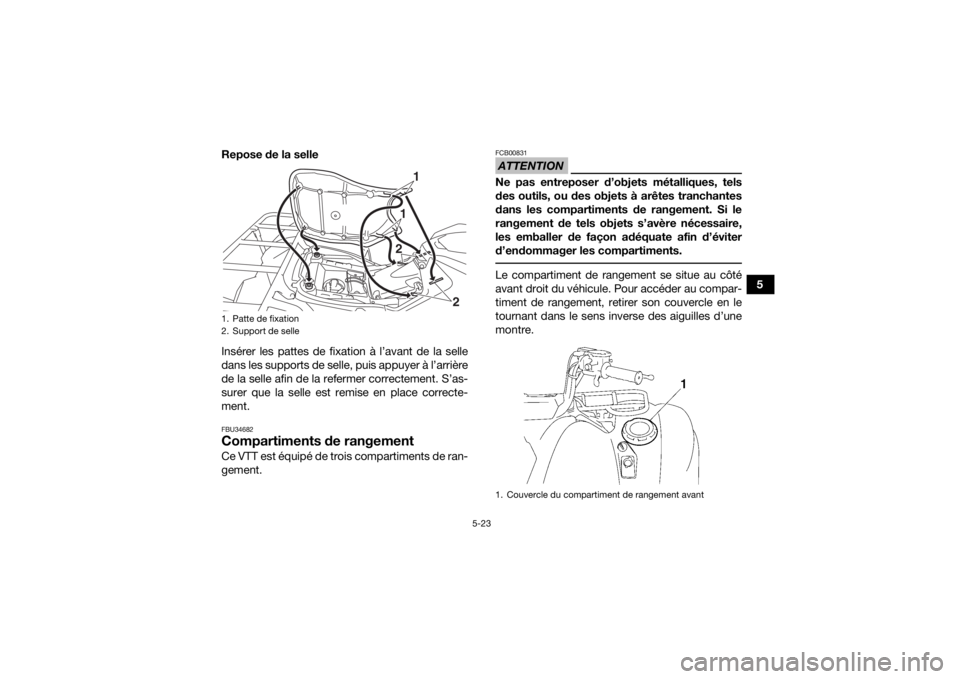

1. Patte de fixation
2. Support de selle
1
12
2

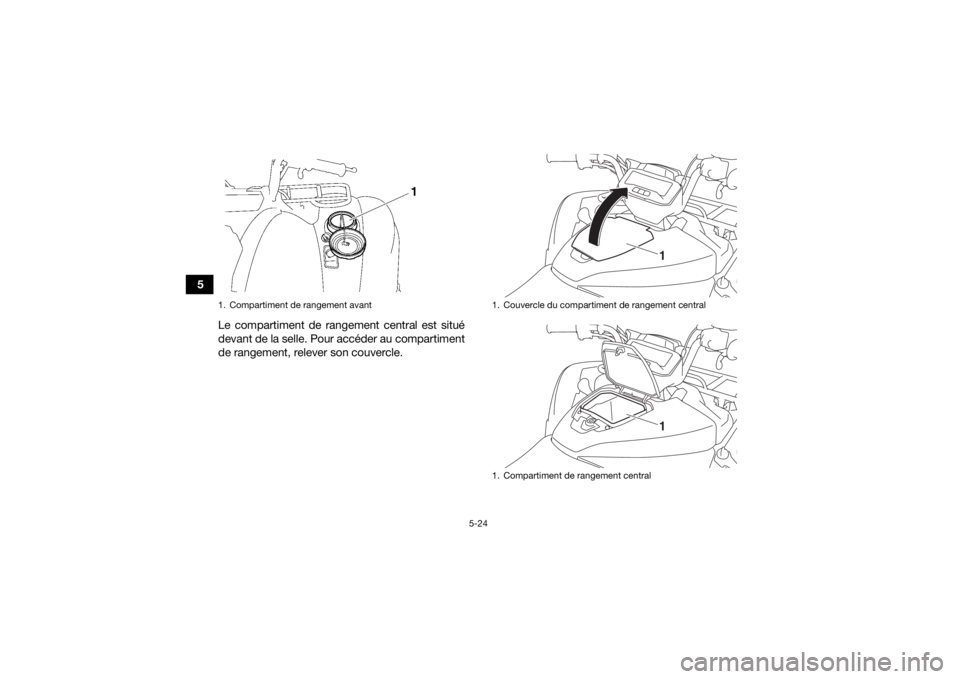

1. Couvercle du compartiment de rangement avant
UBDE60F0.book Page 23 Wednesday, April 17, 2019 2:22 PM

5-24
5Le compartiment de rangement central est situé
devant de la selle. Pour accéder au compartiment
de rangement, relever son couvercle.
1. Compartiment de rangement avant
1. Couvercle du compartiment de rangement central
1. Compartiment de rangement central
11
UBDE60F0.book Page 24 Wednesday, April 17, 2019 2:22 PM

5-25
5
Le compartiment de rangement arrière est situé
sous le feu arrière. Pour accéder au compartiment
de rangement, ouvrir son couvercle en tournant le
bouton du compartiment de rangement d’1/4 de
tour dans le sens inverse des aiguilles d’une mon-
tre.
Avant de ranger des documents dans les compar-
timents, veiller à les placer dans un sac en plas-
tique afin de les protéger contre l’humidité. En la-
vant le VTT, s’assurer de ne pas laisser pénétrer
d’eau dans les compartiments de rangement.
Ne pas dépasser la limite de charge de 0.5 kg
(1 lb) pour le compartiment de rangement
avant, de 4.0 kg (9 lb) pour le compartiment de
rangement central et de 2.0 kg (4 lb) pour le
compartiment de rangement arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 240.0 kg (530 lb).

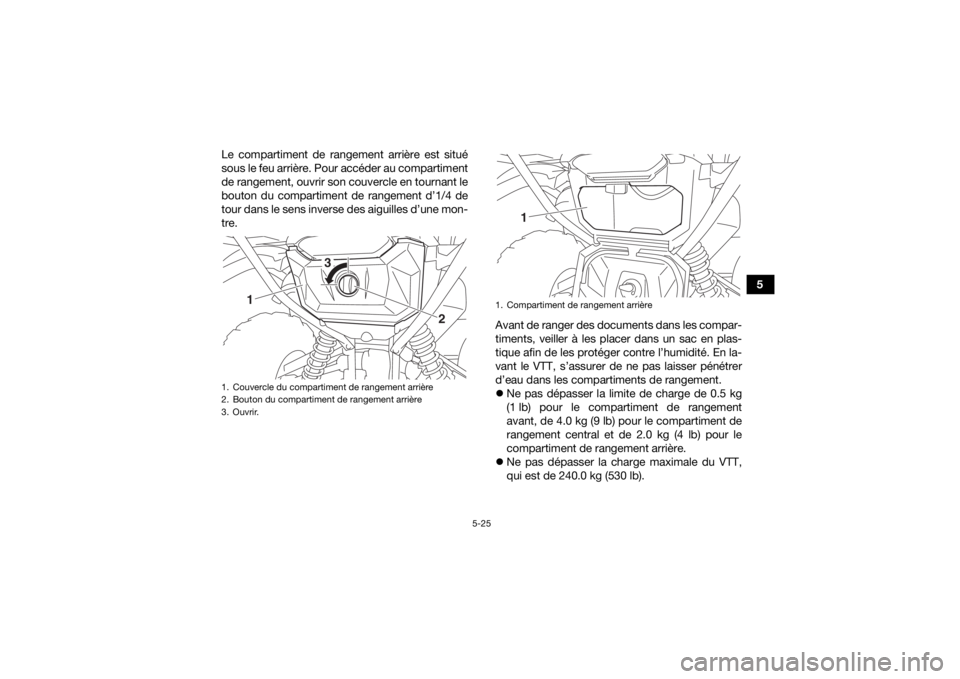

1. Couvercle du compartiment de rangement arrière
2. Bouton du compartiment de rangement arrière
3. Ouvrir.
2
1 3
1. Compartiment de rangement arrière
1
UBDE60F0.book Page 25 Wednesday, April 17, 2019 2:22 PM

5-26
5
N.B.Le fond de chacun des compartiments de range-
ment est équipé d’un bouchon de vidange. En cas
de présence d’eau dans un compartiment de ran-
gement, retirer son bouchon de vidange, éliminer

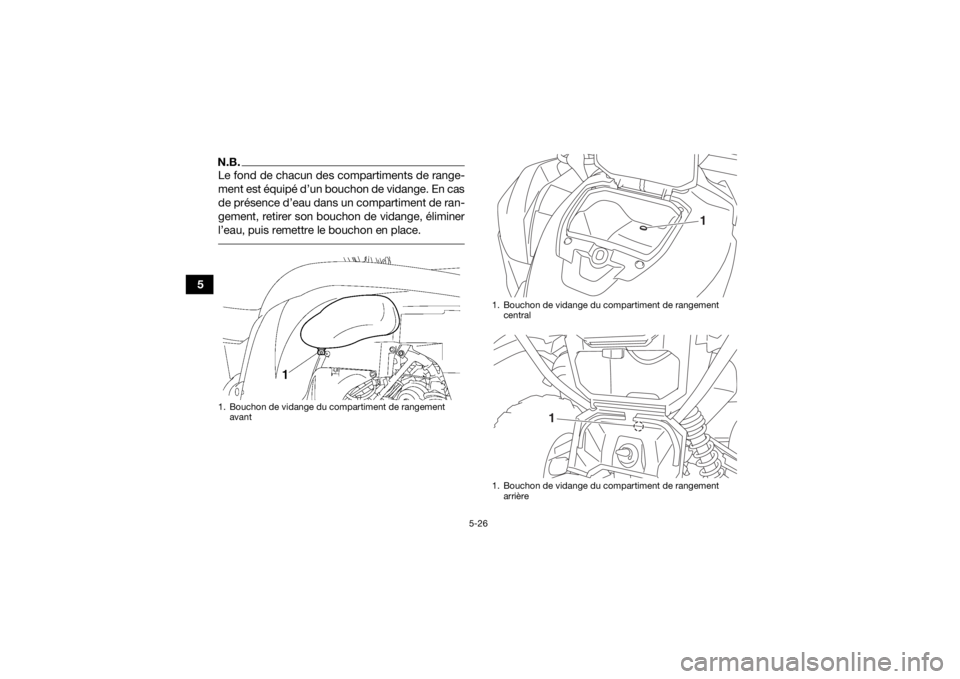

l’eau, puis remettre le bouchon en place. 1. Bouchon de vidange du compartiment de rangement avant
1. Bouchon de vidange du compartiment de rangement central
1. Bouchon de vidange du compartiment de rangement arrière
1
1
UBDE60F0.book Page 26 Wednesday, April 17, 2019 2:22 PM

5-27
5
FBU18964Porte-bagages avantNe pas dépasser la charge limite de 50.0 kg
(110 lb) du porte-bagages avant.
 Ne pas dépasser la charge maximale du VTT,
qui est de 240.0 kg (530 lb).FBU18974Porte-bagages arrièreNe pas dépasser la charge limite de 90.0 kg
(198 lb) du porte-bagages arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 240.0 kg (530 lb).FBU1914AAmortisseurs avant et arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
AVERTISSEMENT
FWB00401Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.

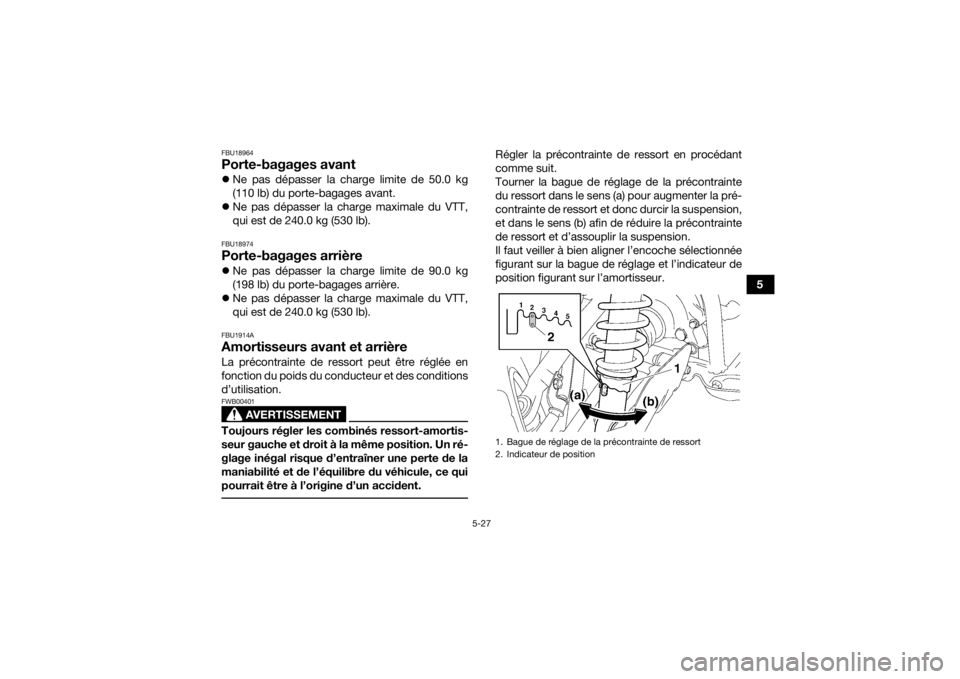

Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
UBDE60F0.book Page 27 Wednesday, April 17, 2019 2:22 PM

5-28
5

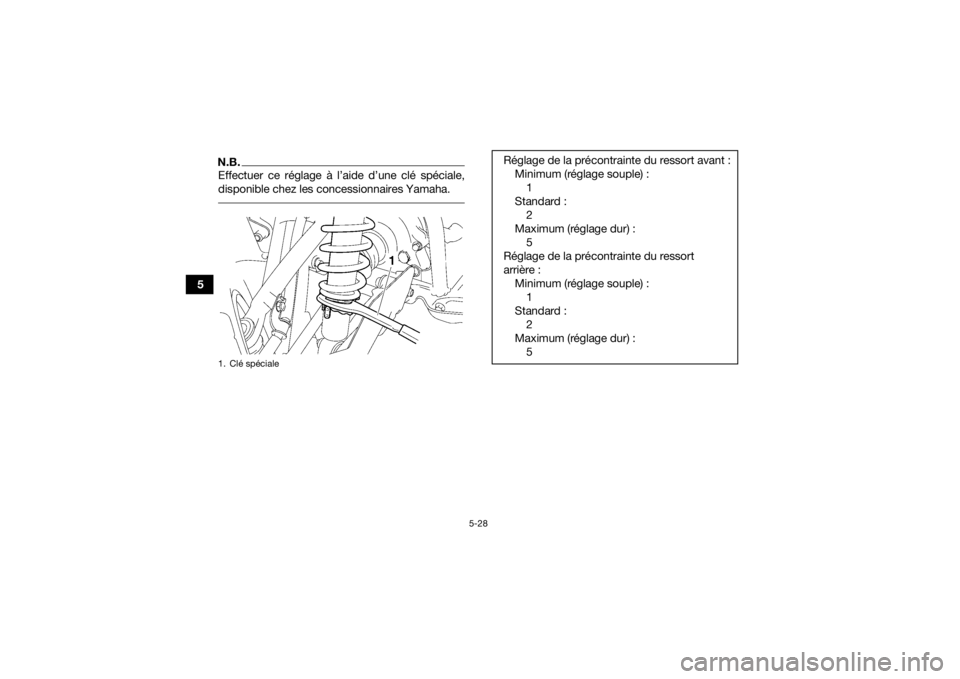

N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Clé spéciale
Réglage de la précontrainte du ressort avant :Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
Réglage de la précontrainte du ressort
arrière : Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
UBDE60F0.book Page 28 Wednesday, April 17, 2019 2:22 PM

5-29
5
FBUM0303Treuil (modèles équipés)
AVERTISSEMENT
FWBM0041Pour réduire le risque de blessures ou de dé-
cès, lire et respecter le Guide de base des
techniques de treuillage avant utilisation. Ne
jamais laisser personne passer entre le treuil et
l’objet tiré ou entre le treuil et le point d’an-
crage. Ne pas utiliser le treuil avant que toutes
les personnes présentes soient à une distancesécuritaire. Utiliser la sangle à crochet pour te-
nir les mains à distance du guide-câble lors de
l’enroulement du câble du treuil.
ATTENTIONFCBM0051Un treuillage prolongé peut surchauffer le mo-
teur du treuil et épuiser la batterie du véhicule,
même lorsque le moteur tourne au ralenti.
Laisser le moteur du treuil refroidir et la batte-
rie se recharger entre deux utilisations. FBU28972Attache-remorque Ce VTT est équipé d’un support de fixation d’atte-
lage de 5 cm (2 in).
Des équipements de remorquage sont disponi-
bles chez les concessionnaires Yamaha. (Voir
page 7-7 pour les précautions à suivre.)

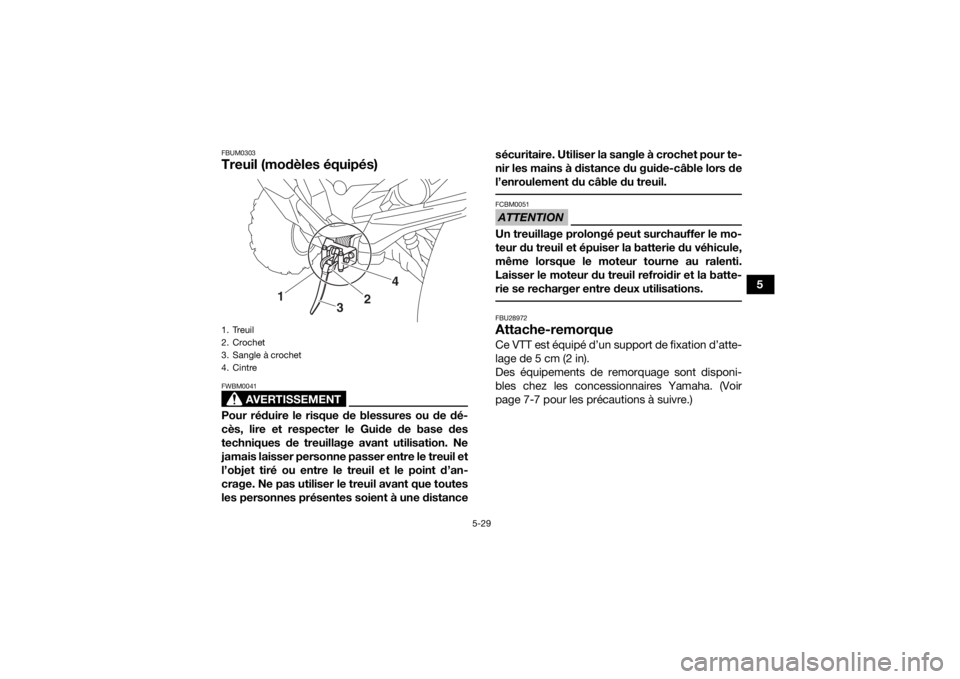

1. Treuil
2. Crochet
3. Sangle à crochet
4. Cintre
1
3
2
4
UBDE60F0.book Page 29 Wednesday, April 17, 2019 2:22 PM

5-30
5
FBU19186Prise pour accessoire CCATTENTIONFCB03760N’utiliser aucun accessoire électrique ni
aucune combinaison d’accessoires qui re-
quière davantage que la capacité indiquée. Un

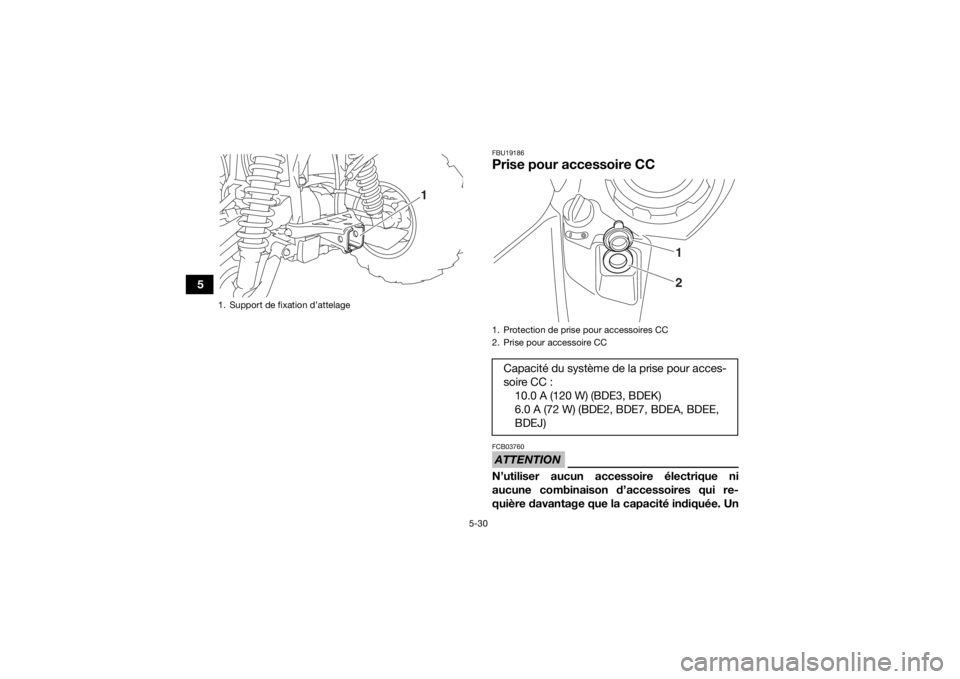

1. Support de fixation d’attelage
1
1. Protection de prise pour accessoires CC
2. Prise pour accessoire CCCapacité du système de la prise pour acces-
soire CC :10.0 A (120 W) (BDE3, BDEK)
6.0 A (72 W) (BDE2, BDE7, BDEA, BDEE,
BDEJ)
21
