2020 YAMAHA GRIZZLY 700 Notices Demploi (in French)

11-3
11
Huile de différentiel:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce: ACC-
SHAFT-PL-32) ou huile pour engrenages hypoïdes SAE
80 API GL-4
Quantité:
0.21 L (0.23 US qt, 0.19 Imp.qt)Quantité de liquide de refroidissement:Radiateur (circuit compris):1.99 L (2.10 US qt, 1.75 Imp.qt)
Vase d’expansion (jusqu’au repère de niveau maximum):
0.24 L (0.25 US qt, 0.21 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humide
Grade de l’huile de filtre:
Huile pour élément de filtre à air en mousseCarburant:Carburant recommandé:Essence ordinaire sans plomb exclusivement
Octane de recherche minimum:
91
Capacité du réservoir: 18 L (4.8 US gal, 4.0 Imp.gal)
Quantité de la réserve: 4.0 L (1.06 US gal, 0.88 Imp.gal)Boîtier d’injection:Repère d’identification:B4F100
Bougie(s):Fabricant/modèle:NGK/CPR7EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Transmission:Rapport de réduction primaire:1.000
Rapport de réduction secondaire:
10.142 (41/21 x 17/12 x 20/15 x 33/12)
Transmission finale: Arbre
Type d’embrayage: Humide, centrifuge, mâchoire
Type de boîte de vitesses:
TVC automatique avec marche arrière
Rapport de démultiplication: Rapport de transmission:
2.380–0.700 :1
Marche arrière: 2.000 (23/14 x 28/23)
Gamme basse: 1.938 (31/16)
Gamme haute:
1.148 (31/27)Pneu avant:Taille:AT26 x 8-12 (BDE2, BDE7, BDEA, BDEE, BDE3)
AT27 x 10-14 (BDEJ, BDEK)
Fabricant/modèle: MAXXIS/MU01Y (BDEJ, BDEK)
MAXXIS/MU05Y (BDE2, BDE7, BDEA, BDEE, BDE3)
UBDE60F0.book Page 3 Wednesday, April 17, 2019 2:22 PM

11-4
11
Pneu arrière:Taille:AT26 x 10-12 (BDE2, BDE7, BDEA, BDEE, BDE3)
AT27 x 10-14 (BDEJ, BDEK)
Fabricant/modèle: MAXXIS/MU01Y (BDEJ, BDEK)
MAXXIS/MU06Y (BDE2, BDE7, BDEA, BDEE, BDE3)Pression de gonflage (con trôlée les pneus froids):Recommandé (pour l’Océanie) :
Avant: 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière:
30.0 kPa (0.300 kgf/cm2, 4.4 psi) (BDE3)
35.0 kPa (0.350 kgf/cm2, 5.0 psi) (BDEK)
Minimum (pour l’Océanie) :
Avant: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm2, 4.0 psi) (BDE3)
32.0 kPa (0.320 kgf/cm2, 4.6 psi) (BDEK)
Sans charge ni remorque (pour l’Europe) :
Recommandation: Avant: 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière: 30.0 kPa (0.300 kgf/cm2, 4.4 psi) (BDE2, BDE7, BDEA,
BDEE)
35.0 kPa (0.350 kgf/cm2, 5.0 psi) (BDEJ)
Minimum: Avant:
32.0 kPa (0.320 kgf/cm2, 4.6 psi) Arrière:
27.0 kPa (0.270 kgf/cm2, 4.0 psi) (BDE2, BDE7, BDEA,
BDEE)
32.0 kPa (0.320 kgf/cm2, 4.6 psi) (BDEJ)
Avec charge ou remorque (pour l’Europe) :
Recommandation: Avant: 50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Arrière: 50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Minimum:
Avant: 45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Arrière:
45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Roue avant:Taille de jante:12 x 6.0 AT (BDE2, BDE7, BDEA, BDEE, BDE3)
14 x 8.0 AT (BDEJ, BDEK)Roue arrière:Taille de jante:
12 x 7.5 AT (BDE2, BDE7, BDEA, BDEE, BDE3)
14 x 8.0 AT (BDEJ, BDEK)Frein avant:Type:Frein hydraulique à disqueFrein arrière:Type:
Frein hydraulique à disque
UBDE60F0.book Page 4 Wednesday, April 17, 2019 2:22 PM

11-5
11
Liquide de frein:Liquide de frein spécifié:DOT 4Suspension avant:Type:Double bras triangulaire
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 193 mm (7.6 in)Suspension arrière:Type:
Double bras triangulaire
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
232 mm (9.1 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS Voltage, capacité:
12 V, 18.0 Ah
Éclairage:Phare:
LED
Phare monté sur le guidon: T15H, 35.0 W/36.5 W
Stop/feu arrière: LED
Éclairage des instruments:
LED
Témoin du point mort: LED
Témoin de feu de route: LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement: LED
Témoin d’alerte de panne du moteur: LED
Témoin de la gamme haute:
LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel: LED
Témoin d’alerte de direction assistée EPS:
LED
UBDE60F0.book Page 5 Wednesday, April 17, 2019 2:22 PM

11-6
11
Témoin d’alerte de la tension de batterie:LEDFusibles:Fusible principal:
40.0 A
Fusible de phare: 10.0 A
Fusible des circuits de signalisation: 10.0 A
Fusible de l’allumage:
10.0 A
Fusible de prise pour accessoire CC: 10.0 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
Fusible du moteur du ventilateur: 20.0 A
Fusible du système EPS: 40.0 AFBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex- position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.
UBDE60F0.book Page 6 Wednesday, April 17, 2019 2:22 PM

12-1
12
FBU26004
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU38690Étiquette de certification des émis-
sions (pour l’Europe)Ce moteur est conforme à la/aux réglementa-
tion(s) sur les engins mobiles non routiers (EMNR)
en vigueur au moment de la fabrication.
La réglementation EMNR limite les émissions de
particules et de gaz polluants des moteurs à com-
bustion interne d’engins mobiles non routiers.Votre moteur Yamaha a été conçu et testé pour un
mélange optimal de performances sans émissions
excessives. Par conséquent, ne pas essayer de
changer les spécifications du moteur ni de modi-
fier les systèmes d’admission, moteur ou
d’échappement.
ATTENTIONFCB03790La modification du moteur ou du système de
contrôle des émissions annule l’homologation
de type de ce moteur par l’Union Européenne.

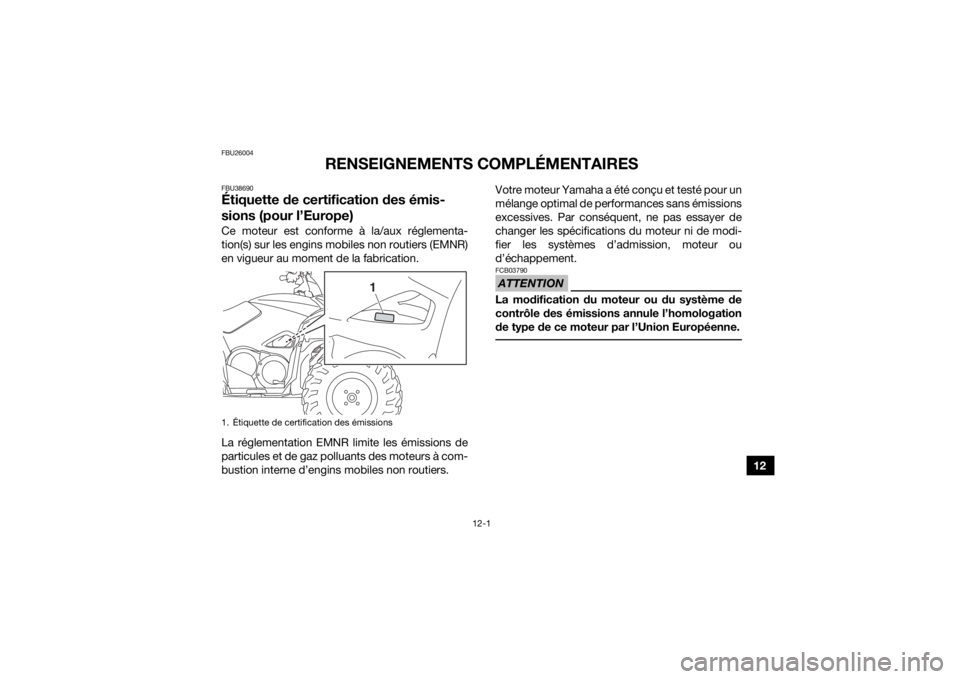

1. Étiquette de certification des émissions
1
UBDE60F0.book Page 1 Wednesday, April 17, 2019 2:22 PM

13-1
13
INDEX
AAccessoires et chargement ........................................... 7-6
Accessoires, prise CC .................................................. 5-30
Amortisseurs, réglage des éléments avant et arrière ... 5-27
Ampoule de phare, remplacement ............................... 9-62
Arbre de direction, lubrification .................................... 9-56
Attache-remorque ........................................................ 5-29
Avertisseur ................................................................... 5-13BBarre stabilisatrice, contrôle des bagues ..................... 9-55
Batterie ......................................................................... 9-56
Bouchon du réservoir de carburant ............................. 5-19
Bougie, contrôle ........................................................... 9-19CCâbles, contrôle et lubrification ................................... 9-52
Caches, dépose et repose ........................................... 9-11
Caractéristiques ........................................................... 11-1
Carburant ............................................................. 5-21, 6-4
Commutateur de l’entraînement à quatre roues motrices (On-Command 4WD) .................................. 5-14
Commutateur du système d’entraînement On-Command “4WD/LOCK” ..................................... 5-14
Commutateur du treuil ................................................. 5-13
Compartiments de rangement ..................................... 5-23
Conduite du VTT ............................................................ 8-1
Contacteur à clé ............................................................. 5-1
Contacteur d’éclairage ................................................. 5-12
Contacteurs à la poignée ............................................. 5-11
Coupe-circuit du moteur .............................................. 5-12 Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 9-44
DDémarrage du moteur .................................................... 7-1
Démarreur .................................................................... 5-12EÉcran multifonction ........................................................ 5-5
Élément du filtre à air, nettoyage ................................. 9-40
Emplacement des éléments ........................................... 4-1
Emplacement des étiquettes ......................................... 2-1
Étiquette de certification des émissions (pour l’Europe) ........................................................... 12-1
Étiquette de modèle ....................................................... 1-1FFaisceau de phare, réglage .......................................... 9-65
Feu stop/arrière ............................................................ 9-66
Frein arrière, levier et pédale ........................................ 5-18
Frein avant, levier ......................................................... 5-18
Freins ........................................................................... 9-46
Freins avant et arrière .................................................... 6-4
Freins avant et arrière, contrôle de la garde des leviers ......................................................................... 9-49
Freins avant et arrière, contrôle des plaquettes .......... 9-46
Freins, changement du liquide ..................................... 9-49
Fusées arrière, lubrification des pivots ........................ 9-55
Fusibles, remplacement ............................................... 9-60GGarde de la pédale de frein, réglage ............................ 9-50
Garde du levier des gaz, réglage ................................. 9-45
UBDE60F0.book Page 1 Wednesday, April 17, 2019 2:22 PM

13-2
13
HHuile de couple conique arrière ............................6-4, 9-27
Huile de différentiel ...............................................6-4, 9-30
Huile moteur .................................................................. 6-4
Huile moteur et cartouche du filtre à huile ................... 9-21IIcône 4RM/de blocage du différentiel ........................... 5-4
Instruments, éclairage et commandes .......................... 6-9
Interrupteur d’annulation ............................................. 5-13LLevier des gaz .......................................................5-16, 6-5
Leviers de frein, contrôle et lubrification ...................... 9-53
Limiteur de vitesse ....................................................... 5-17
Liquide de refroidissement ...................................6-4, 9-32MManuel du propriétaire et trousse de réparation ........... 9-2NNettoyage .................................................................... 10-1
Niveau de liquide de frein, vérification ......................... 9-47
Numéro d’identification du véhicule .............................. 1-1
Numéros d’identification ................................................ 1-1PPannes, diagnostic ...................................................... 9-67
Pare-étincelles, nettoyage ........................................... 9-43
Pédale de frein, contrôle et lubrification ...................... 9-54
Pneus ............................................................................. 6-5
Porte-bagages arrière .................................................. 5-27
Porte-bagages avant ................................................... 5-27RRangement .................................................................. 10-2
Rodage du moteur ......................................................... 7-5Roue, dépose .............................................................. 9-66
Roue, montage ............................................................ 9-66
Roulements de moyeu de roue, contrôle .................... 9-54
SSécurité .......................................................................... 3-1
Sélecteur de marche .................................................... 5-19
Sélecteur de marche et conduite en marche arrière ..... 7-2
Selle ............................................................................. 5-22
Soufflets d’essieu ........................................................ 9-52
Soupapes, jeu .............................................................. 9-46
Stationnement ............................................................... 7-5
Stationnement en pente ................................................ 7-5TTableau des entretiens et graissages ............................ 9-6
Tableau des entretiens, système antipollution .............. 9-4
Tableaux de dépistage des pannes ............................. 9-69
Témoin d’alerte de direction assistée EPS .................... 5-4
Témoin d’alerte de la température du liquide de
refroidissement ............................................................ 5-3
Témoin d’alerte de la tension de batterie ...................... 5-3
Témoin de feu de route ................................................. 5-2
Témoin de la gamme basse .......................................... 5-2
Témoin de la gamme haute ........................................... 5-2
Témoin de marche arrière .............................................. 5-2
Témoin de panne du moteur ......................................... 5-3
Témoin de stationnement .............................................. 5-2
Témoin du point mort .................................................... 5-2
Témoins et témoins d’alerte .......................................... 5-2
Treuil (modèles équipés) .............................................. 5-29VVisserie du châssis ........................................................ 6-9
UBDE60F0.book Page 2 Wednesday, April 17, 2019 2:22 PM

13-3
13
YYamalube ..................................................................... 9-26UBDE60F0.book Page 3 Wednesday, April 17, 2019 2:22 PM
