2020 TOYOTA SUPRA sensor

253
4
Supra Owner's Manual_EL
4-1. COMANDI
COMANDI
esempio perché il cofano del bagagliaio
è aperto, l'immagine della telecamera
appare grigia tratteggiata.
Ostacoli molto bassi o sporgenti posti a
un'altezza superiore, ad esempio protu-
beranze nei muri, non possono essere
rilevati dal sistema.
A seconda della dotazione, alcune fun-
zioni di assistenza contemplano anche i
dati dei sensori di parcheggio.
Osservare le indicazioni nel capitolo
relativo ai sensori di parcheggio.
Gli oggetti visualizzati sul Control
Display possono essere più vicini di
quel che sembra. Non limitarsi a valu-
tare la distanza dagli oggetti da quel
che si vede sul display.
Nel caso di uscite cieche o per uscire
da spazi di parcheggio trasversali, il
sistema rileva gli eventuali altri utenti
della strada in avvicinamento lateral-
mente prima di quanto sia possibile
farlo dal sedile di guida.Due sensori radar nel paraurti poste-
riore monitorano lo spazio dietro la vet-
tura.
Il sistema segnala l'avvicinamento di
eventuali altri utenti della strada.
Rilevamento di oggetti
Funzione RCTA (avvertimento
traffico trasversale posteriore)
Principio di funzionamento
Aspetti generali
Nota di sicurezza
AVVISO
Il sistema non solleva dalla responsabilità
personale di valutare correttamente le
condizioni di visibilità e le condizioni del
traffico. Sussiste il pericolo di incidente.
Adattare lo stile di guida alle condizioni del
traffico. Osservare le condizioni del traffico
e intervenire attivamente a seconda delle
situazioni.
Panoramica
Tasto nella vettura
Supra_OM_Italian_OM99V78L.book 253 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

254
Supra Owner's Manual_EL
4-1. COMANDI
I sensori radar si trovano nel paraurti
posteriore.
Mantenere i paraurti nella zona dei sen-
sori radar puliti e liberi da ostacoli.
1Premere il tasto per l'assistente
di parcheggio.
2Spostare il Controller verso destra.
3"Impostazioni"
4"Avvertimento traffico trasversale"
5"Avvertimento traffico trasversale"
Oppure mediante Toyota Supra Com-
mand:
1"La mia vettura"
2"Impostazioni vettura"
3"Parcheggio"
4"Avvertimento traffico trasversale"
5"Avvertimento traffico trasversale"Se è stato attivato nel Control Display, il
sistema si aziona automaticamente non
appena i sensori di parcheggio o la fun-
zione Panorama View diventano attivi e
si inserisce una marcia.
Con la retromarcia inserita il sistema
viene attivato all'indietro.
Il sistema si disinserisce automatica-
mente nelle seguenti situazioni:
In caso di superamento della velo-
cità a passo d'uomo.
In caso di superamento di una deter-
minata percorrenza.
Con la procedura di parcheggio
dell'assistente di parcheggio attiva.
Sul Control Display viene richiamato
l'avviso corrispondente, si può attivare
un segnale acustico e la spia nello
specchietto retrovisore esterno si
accende.
Tasto per l'assistente di parcheg-
gio
Sensori radar
Attivazione/disattivazione
Attivazione/disattivazione del
sistema
Attivazione automatica
Disinserimento automatico
Avvertimento
Aspetti generali
Supra_OM_Italian_OM99V78L.book 254 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

255
4
Supra Owner's Manual_EL
4-1. COMANDI
COMANDI
La luce nello specchietto retrovisore
esterno lampeggia se i sensori poste-
riori rilevano la presenza di altri veicoli
e se la propria vettura si sposta
all'indietro.
Il bordo della visualizzazione dei sen-
sori di parcheggio lampeggia in rosso
quando i sensori rilevano la presenza di
altri veicoli.
Oltre al contenuto visivo, si attiva anche
un segnale acustico di avvertimento nel
caso la propria vettura si stia muo-
vendo nella direzione corrispondente.Nelle seguenti situazioni, la funzionalità
del sistema può essere limitata:
Se la velocità della vettura in avvici-
namento è molto alta.
Nebbia fitta, fondo stradale bagnato
o neve.
Curve strette.
Se il paraurti è sporco, ghiacciato o
coperto, ad esempio da adesivi.
Se il campo visivo dei sensori è
oscurato, ad esempio a causa delle
pareti di un garage, di siepi o cumuli
di neve.
Carichi sporgenti.
In presenza di oggetti che si spo-
stano molto lentamente in direzione
trasversale.
In presenza di altri oggetti all'interno
del campo visivo dei sensori che
possano coprire altri veicoli.
Spia nello specchietto retrovisore
esterno
Visualizzazione dei sensori di par-
cheggio
Segnale acusticoLimiti del sistema
Supra_OM_Italian_OM99V78L.book 255 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

260
Supra Owner's Manual_EL
4-1. COMANDI
aprire le bocchette di immissione.
La portata d'aria può essere adeguata a
programma attivo.
Il programma AUTO provvede automa-
ticamente al raffreddamento, all'aera-
zione o al riscaldamento dell'abitacolo.
A seconda della temperatura dell'abita-
colo e della temperatura desiderata
impostata, vengono regolate automati-
camente la portata e la distribuzione
dell'aria, nonché la temperatura.
Il LED si accende quando si attiva il
programma AUTO.
A seconda della temperatura selezio-
nata e delle condizioni esterne, l'aria
viene diretta verso il parabrezza, i fine-
strini, il busto e il vano piedi.
Con il programma AUTO la funzione di
raffreddamento, vedere pagina 259, si
inserisce automaticamente.
Il programma AUTO viene automatica-
mente disattivato nel momento in cui la
distribuzione manuale dell'aria viene
regolata.
Se nell'aria esterna sono presenti odori sgradevoli o sostanze inquinanti, è pos-
sibile chiudere l'immissione d'aria.
Viene rimessa in circolo l'aria dell'abita-
colo.
Il LED si accende quando si attiva il
ricircolo d'aria.
Quando il LED sinistro è acceso: Con-
trollo automatico ricircolo d'aria
Se il sensore di inquinamento rileva
sostanze inquinanti nell’aria esterna,
dall’aria esterna si passa automaticamente
al ricircolo d’aria.
Quando il LED destro è acceso: Ricir-
colo d'aria
L'aria dell'abitacolo viene continuamente
rimessa in circolo.
Quando il ricircolo d'aria è disattivato,
nell'abitacolo viene immessa aria fre-
sca.
Il ricircolo d'aria si spegne automatica-
mente, a seconda delle condizioni
ambientali, dopo un certo lasso di
tempo per evitare l'appannamento dei
cristalli.
Anche la funzione di raffreddamento si
inserisce automaticamente per evitare
l'appannamento dei cristalli.
Con il ricircolo d'aria sempre attivo la
qualità dell'aria nell'abitacolo peggiora
e il livello di appannamento dei cristalli
aumenta.
In caso di appannamento dei cristalli,
spegnere il ricircolo d'aria o disappan-
narli, vedere pagina 261.
Programma AUTO
Principio di funzionamento
Attivazione/disattivazione
Premere il tasto.
Ricircolo d'aria
Principio di funzionamento
Azionamento
Premere ripetutamente il tasto
per richiamare una modalità di
esercizio.
Supra_OM_Italian_OM99V78L.book 260 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

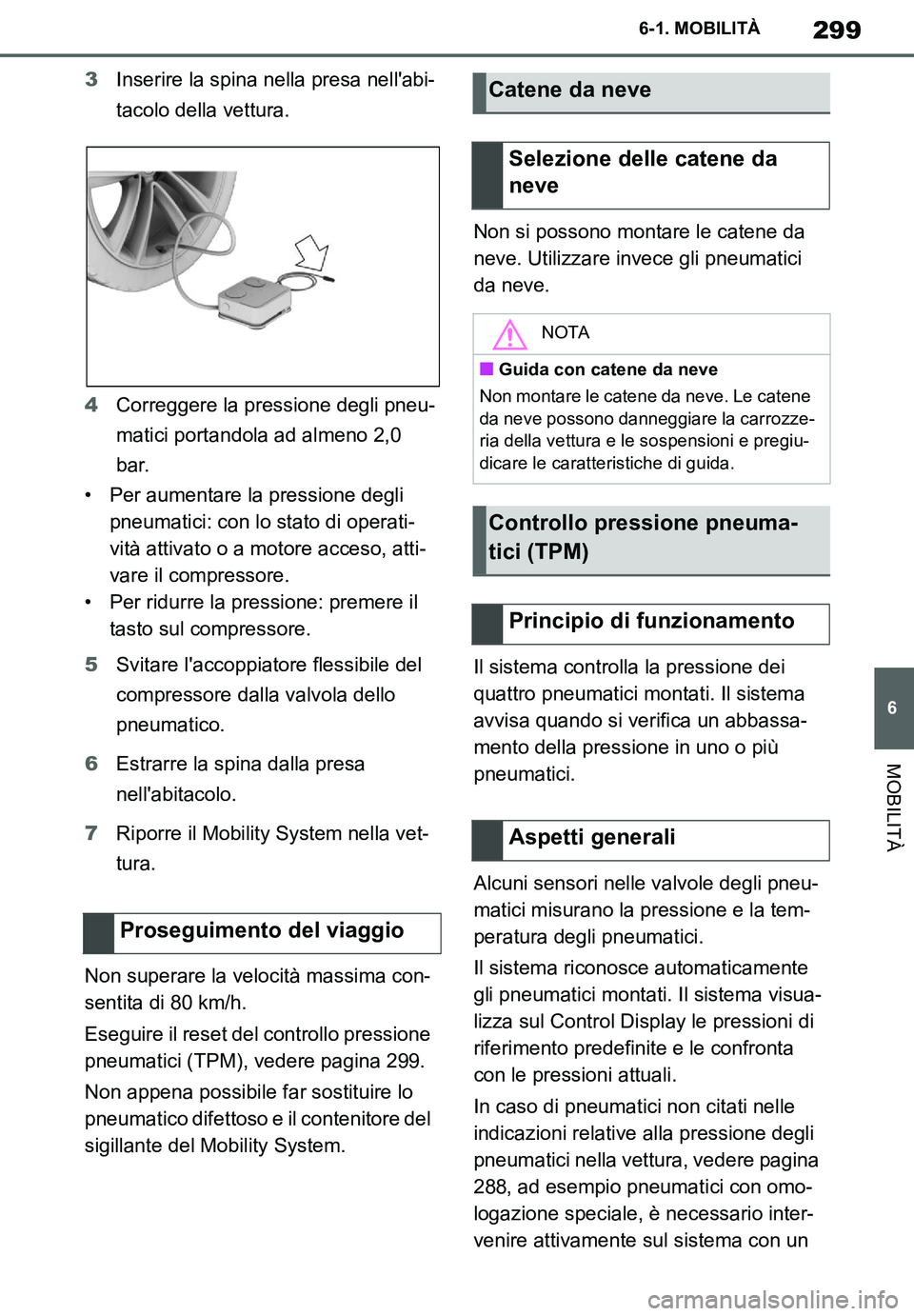

299
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ
3Inserire la spina nella presa nell'abi-
tacolo della vettura.
4Correggere la pressione degli pneu-
matici portandola ad almeno 2,0
bar.
• Per aumentare la pressione degli
pneumatici: con lo stato di operati-
vità attivato o a motore acceso, atti-
vare il compressore.
• Per ridurre la pressione: premere il
tasto sul compressore.
5Svitare l'accoppiatore flessibile del
compressore dalla valvola dello
pneumatico.
6Estrarre la spina dalla presa
nell'abitacolo.
7Riporre il Mobility System nella vet-
tura.
Non superare la velocità massima con-
sentita di 80 km/h.
Eseguire il reset del controllo pressione
pneumatici (TPM), vedere pagina 299.
Non appena possibile far sostituire lo
pneumatico difettoso e il contenitore del
sigillante del Mobility System.Non si possono montare le catene da
neve. Utilizzare invece gli pneumatici
da neve.
Il sistema controlla la pressione dei
quattro pneumatici montati. Il sistema
avvisa quando si verifica un abbassa-
mento della pressione in uno o più
pneumatici.
Alcuni sensori nelle valvole degli pneu-
matici misurano la pressione e la tem-
peratura degli pneumatici.
Il sistema riconosce automaticamente
gli pneumatici montati. Il sistema visua-
lizza sul Control Display le pressioni di
riferimento predefinite e le confronta
con le pressioni attuali.
In caso di pneumatici non citati nelle
indicazioni relative alla pressione degli
pneumatici nella vettura, vedere pagina
288, ad esempio pneumatici con omo-
logazione speciale, è necessario inter-
venire attivamente sul sistema con un
Proseguimento del viaggio
Catene da neve
Selezione delle catene da
neve
NOTA
■Guida con catene da neve
Non montare le catene da neve. Le catene
da neve possono danneggiare la carrozze-
ria della vettura e le sospensioni e pregiu-
dicare le caratteristiche di guida.
Controllo pressione pneuma-
tici (TPM)
Principio di funzionamento
Aspetti generali
Supra_OM_Italian_OM99V78L.book 299 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

324
Supra Owner's Manual
6-1. MOBILITÀ
In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa degli
optional selezionati oppure della
variante per il paese specifico. Questo
vale anche per le funzioni e i sistemi di
sicurezza. Per utilizzare le rispettive
funzioni e sistemi, osservare la norma-
tiva e le disposizioni nazionali in vigore.
Il sistema di manutenzione avverte
quando è necessario intervenire con la
manutenzione, fornendo così assi-
stenza per il mantenimento delle condi-
zioni ottimali di sicurezza circa il
funzionamento della vettura e il suo uti-
lizzo su strada.
L'entità degli interventi richiesti e gli
intervalli della manutenzione possono
variare in base alle specifiche per cia-
scun paese. Lavori di sostituzione,
ricambi, mezzi d'esercizio e materiale a
usura vengono calcolati separata-
mente. Ulteriori informazioni sono repe-
ribili presso un concessionario del
produttore o presso un altro concessio-
nario qualificato o un'officina specializ-
zata.Alcuni sensori e particolari algoritmi
valutano le condizioni di impiego della
vettura. CBS identifica la prossima
manutenzione in base a queste infor-
mazioni.
Il sistema permette quindi di adeguare
gli interventi di manutenzione al profilo
personale di utilizzo.
Sul Control Display possono essere
visualizzate le informazioni relative al
prossimo tagliando, vedere pagina 168.
Non vengono considerati i periodi di
fermo con batteria della vettura scolle-
gata.
In tali casi far aggiornare da un conces-
sionario del produttore o da un altro
concessionario qualificato o da un'offi-
cina specializzata gli interventi di manu-
tenzione periodici, ad esempio per il
liquido dei freni ed eventualmente l'olio
motore e il microfiltro/filtro a carbone
attivo.
Far eseguire la manutenzione e le ripa-
razioni da un concessionario del pro-
duttore o da un altro concessionario
qualificato o da un'officina specializ-
zata.
Manutenzione
Equipaggiamento della vettura
Sistema di manutenzione
Condition Based Service CBS
Principio di funzionamento
Aspetti generali
Periodi di fermo
Cronologia dell'assistenza
Manutenzione e riparazione
Supra_OM_Italian_OM99V78L.book 324 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

349
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ
automatico di chiamata di emergenza
né il dispositivo di SOS automatico.
Premere il tasto SOS solo in caso di
emergenza.
La chiamata di emergenza stabilisce
una connessione con il numero di
emergenza pubblico.
Questa funzione dipende da fattori
quali la specifica rete mobile e le norme
nazionali.
La chiamata di emergenza viene effet-
tuata da una scheda SIM integrata nella
vettura e non può essere disattivata.
Per ragioni tecniche la chiamata di
emergenza non può essere garantita in
condizioni particolarmente sfavorevoli.
Stato di operatività attivato.
Chiamata di emergenza funzio-
nante.
In determinate circostanze, ad esempio
l'apertura degli airbag, immediatamente dopo un grave incidente viene attivata
automaticamente una chiamata di
emergenza. La chiamata di emergenza
automatica non viene compromessa
dalla pressione del tasto SOS.
Se viene attivata una chiamata di emer-
genza, gli altri segnali acustici e le fonti
audio vengono disattivati, ad esempio i
sensori di parcheggio.
1Per aprire toccare leggermente la
copertura.
2Premere il tasto SOS fino all'accen-
sione del LED verde in corrispon-
denza del tasto.
Il LED verde si accende quando la
chiamata di emergenza è stata atti-
vata.
Se sul Control Display viene visualizzata
una richiesta di interruzione, la chiamata di
emergenza può essere interrotta.
Compatibilmente con la situazione, atten-
dere nella vettura fino a quando viene stabi-
lita la connessione vocale.
Il LED verde lampeggia quando è
stata stabilita la connessione con il
numero di emergenza.
Con una chiamata di emergenza vengono
trasmessi al centralino del pronto intervento i
dati utili a determinare le necessarie misure
di soccorso. Ad esempio l'attuale posizione
della vettura, qualora sia possibile determi-
narla.
Anche se non si sente più il centralino del
pronto intervento attraverso gli altoparlanti, il
chiamante può essere ancora udito dall'ope-
ratore del centralino.
La chiamata di emergenza viene termi-
nata dal centralino del pronto inter-
vento.
Panoramica
Tasto SOS.
Requisiti per il funzionamento
Attivazione automatica
Attivazione manuale
Supra_OM_Italian_OM99V78L.book 349 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

356
Supra Owner's Manual
6-1. MOBILITÀ
In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa degli
optional selezionati oppure della
variante per il paese specifico. Questo
vale anche per le funzioni e i sistemi di
sicurezza. Per utilizzare le rispettive
funzioni e sistemi, osservare la norma-
tiva e le disposizioni nazionali in vigore.
Quando il cofano motore è aperto,
rimuovere regolarmente oggetti estra-
nei, ad esempio il fogliame, dall'area
sotto il parabrezza.
In particolare nella stagione invernale
lavare spesso la vettura. Grandi quan-
tità di sporco e sale antigelo possono
danneggiare la vettura.Temperatura massima: 60 °C.
Distanza minima da sensori, teleca-
mere, guarnizioni: 30 cm.
Cura
Equipaggiamento della vettura
Lavaggio della vettura
Aspetti generali
Pulitrici a vapore e idropuli-
trici
Nota di sicurezza
NOTA
L'eccessiva pressione o le temperature
troppo elevate prodotte durante la pulizia
con idropulitrici possono danneggiare
diversi componenti. Sussiste il pericolo di
danni materiali. Rispettare una distanza
sufficiente e non spruzzare troppo a lungo.
Osservare le istruzioni per l'uso dell'idro-
pulitrice.
Distanze e temperatura
Autolavaggi o tunnel di
lavaggio
Note di sicurezza
NOTA
Se si utilizzano idropulitrici, l'acqua può
penetrare nell'area attorno ai finestrini.
Sussiste il pericolo di danni materiali. Evi-
tare le idropulitrici.
NOTA
L'utilizzo inadeguato degli autolavaggi o
dei tunnel di lavaggio può provocare danni
alla vettura. Sussiste il pericolo di danni
materiali. Osservare le seguenti avver-
tenze:
●Per evitare di danneggiare la vernice,
prediligere autolavaggi con fibre tessili o
con spazzole morbide.
Supra_OM_Italian_OM99V78L.book 356 ページ ２０１９年８月２１日　水曜日　午前１０時４５分
