V prípade poruchy
8

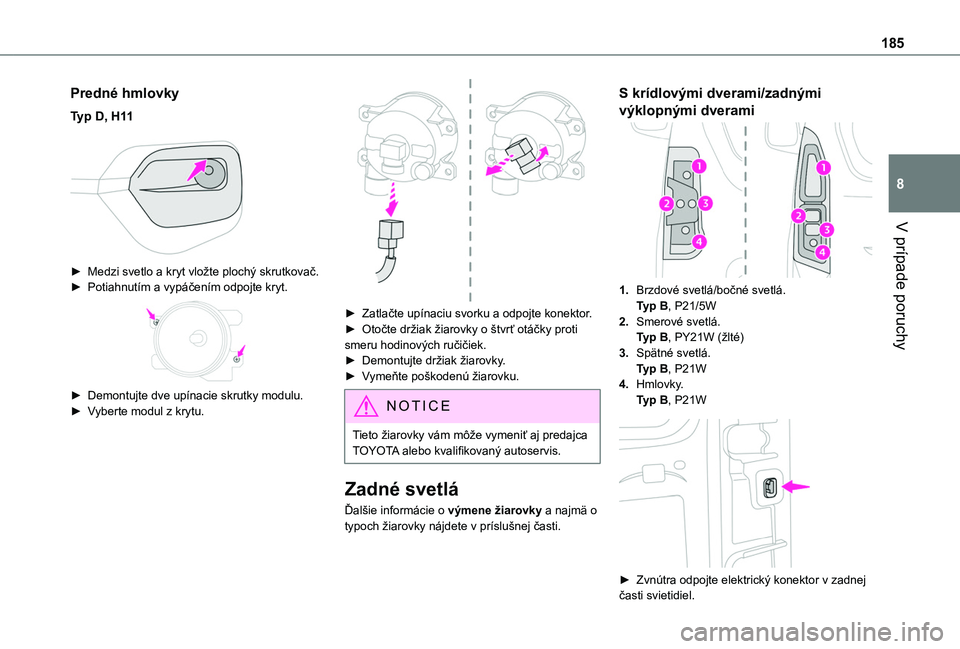

Predné hmlovky
Typ D, H11

► Medzi svetlo a kryt vložte plochý skrutkovač.► Potiahnutím a vypáčením odpojte kryt.

► Demontujte dve upínacie skrutky modulu.► Vyberte modul z krytu.

► Zatlačte upínaciu svorku a odpojte konektor.► Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek.► Demontujte držiak žiarovky.► Vymeňte poškodenú žiarovku.
NOTIC E
Tieto žiarovky vám môže vymeniť aj predajca TOYOTA alebo kvalifikovaný autoservis.
Zadné svetlá
Ďalšie informácie o výmene žiarovky a najmä o typoch žiarovky nájdete v príslušnej časti.
S krídlovými dverami/zadnými
výklopnými dverami
1.Brzdové svetlá/bočné svetlá.Typ B, P21/5W
2.Smerové svetlá.Typ B, PY21W (žlté)
3.Spätné svetlá.Typ B, P21W
4.Hmlovky.Typ B, P21W

► Zvnútra odpojte elektrický konektor v zadnej časti svietidiel.

186

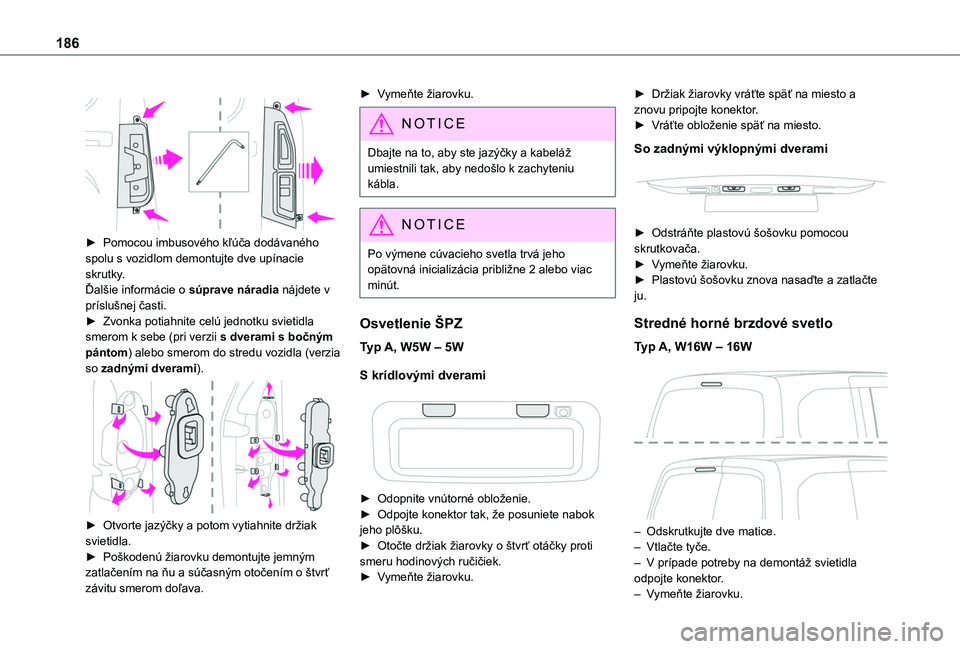

► Pomocou imbusového kľúča dodávaného
spolu s vozidlom demontujte dve upínacie skrutky.Ďalšie informácie o súprave náradia nájdete v príslušnej časti.► Zvonka potiahnite celú jednotku svietidla smerom k sebe (pri verzii s dverami s bočným pántom) alebo smerom do stredu vozidla (verzia so zadnými dverami).

► Otvorte jazýčky a potom vytiahnite držiak svietidla.
► Poškodenú žiarovku demontujte jemným zatlačením na ňu a súčasným otočením o štvrť závitu smerom doľava.
► Vymeňte žiarovku.
NOTIC E
Dbajte na to, aby ste jazýčky a kabeláž umiestnili tak, aby nedošlo k zachyteniu kábla.
NOTIC E
Po výmene cúvacieho svetla trvá jeho opätovná inicializácia približne 2 alebo viac minút.
Osvetlenie ŠPZ
Typ A, W5W – 5W
S krídlovými dverami


► Odopnite vnútorné obloženie.► Odpojte konektor tak, že posuniete nabok jeho plôšku.► Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek.► Vymeňte žiarovku.
► Držiak žiarovky vráťte späť na miesto a znovu pripojte konektor.► Vráťte obloženie späť na miesto.
So zadnými výklopnými dverami


► Odstráňte plastovú šošovku pomocou skrutkovača.► Vymeňte žiarovku.► Plastovú šošovku znova nasaďte a zatlačte ju.
Stredné horné brzdové svetlo
Typ A, W16W – 16W

– Odskrutkujte dve matice.– Vtlačte tyče.– V prípade potreby na demontáž svietidla odpojte konektor.– Vymeňte žiarovku.

187
V prípade poruchy
8

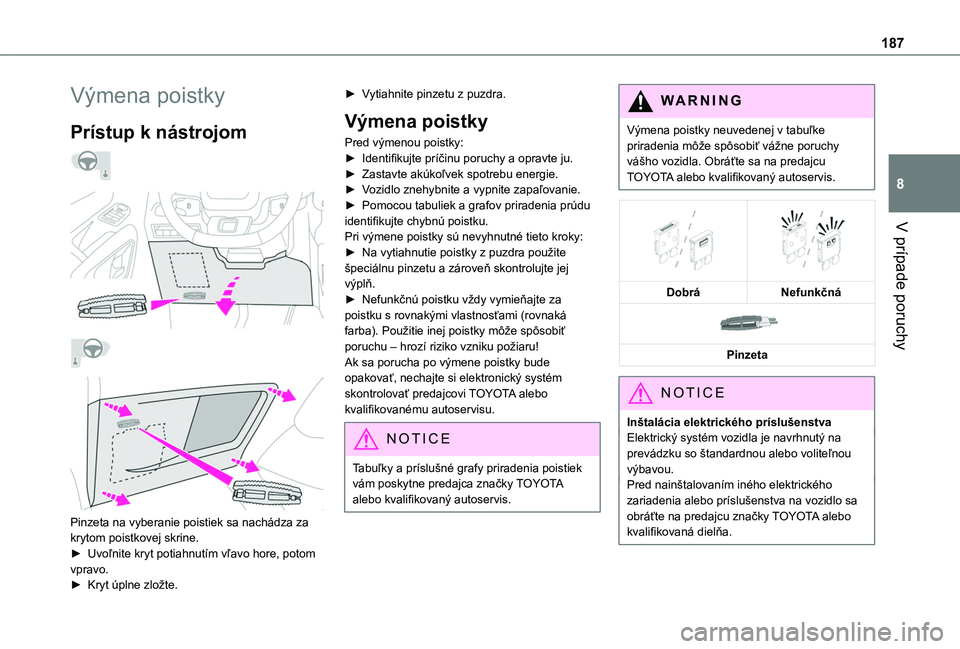

Výmena poistky
Prístup k nástrojom




Pinzeta na vyberanie poistiek sa nachádza za krytom poistkovej skrine.
► Uvoľnite kryt potiahnutím vľavo hore, potom vpravo.► Kryt úplne zložte.
► Vytiahnite pinzetu z puzdra.
Výmena poistky
Pred výmenou poistky:► Identifikujte príčinu poruchy a opravte ju.► Zastavte akúkoľvek spotrebu energie.► Vozidlo znehybnite a vypnite zapaľovanie.► Pomocou tabuliek a grafov priradenia prúdu identifikujte chybnú poistku.Pri výmene poistky sú nevyhnutné tieto kroky:► Na vytiahnutie poistky z puzdra použite špeciálnu pinzetu a zároveň skontrolujte jej výplň.► Nefunkčnú poistku vždy vymieňajte za poistku s rovnakými vlastnosťami (rovnaká farba). Použitie inej poistky môže spôsobiť poruchu – hrozí riziko vzniku požiaru!Ak sa porucha po výmene poistky bude opakovať, nechajte si elektronický systém skontrolovať predajcovi TOYOTA alebo kvalifikovanému autoservisu.
NOTIC E
Tabuľky a príslušné grafy priradenia poistiek vám poskytne predajca značky TOYOTA alebo kvalifikovaný autoservis.
WARNI NG
Výmena poistky neuvedenej v tabuľke priradenia môže spôsobiť vážne poruchy vášho vozidla. Obráťte sa na predajcu TOYOTA alebo kvalifikovaný autoservis.




DobráNefunkčná

Pinzeta
NOTIC E
Inštalácia elektrického príslušenstvaElektrický systém vozidla je navrhnutý na prevádzku so štandardnou alebo voliteľnou výbavou.
Pred nainštalovaním iného elektrického zariadenia alebo príslušenstva na vozidlo sa obráťte na predajcu značky TOYOTA alebo kvalifikovaná dielňa.

188
WARNI NG
Spoločnosť TOYOTA nepreberá zodpovednosť za náklady, ktoré vzniknú pri oprave vášho vozidla alebo za odstránenie porúch vyplývajúcich z inštalácie príslušenstva nedodaného a neodporúčaného spoločnosťou TOYOTA a nenainštalovaného v súlade s jej pokynmi, najmä v prípade, keď kombinovaná spotreba všetkých pripojených doplnkových zariadení presahuje 10 miliampérov.
NOTIC E
Ďalšie informácie o inštalácii ťažnej tyče alebo zariadení typu TAXI vám poskytne predajca značky TOYOTA.

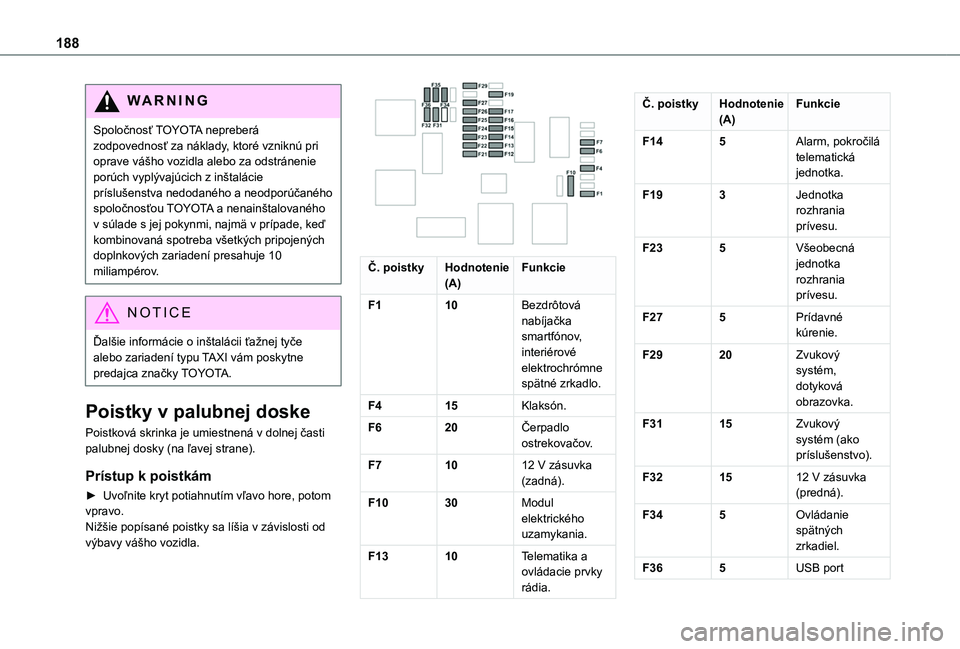

Poistky v palubnej doske
Poistková skrinka je umiestnená v dolnej časti
palubnej dosky (na ľavej strane).
Prístup k poistkám
► Uvoľnite kryt potiahnutím vľavo hore, potom vpravo.Nižšie popísané poistky sa líšia v závislosti od výbavy vášho vozidla.

Č. poistkyHodnotenie (A)Funkcie
F110Bezdrôtová nabíjačka smartfónov, interiérové elektrochrómne spätné zrkadlo.
F415Klaksón.
F620Čerpadlo ostrekovačov.
F71012 V zásuvka (zadná).
F1030Modul elektrického uzamykania.
F1310Telematika a ovládacie prvky rádia.
Č. poistkyHodnotenie (A)Funkcie
F145Alarm, pokročilá telematická jednotka.
F193Jednotka rozhrania prívesu.
F235Všeobecná jednotka rozhrania prívesu.
F275Prídavné kúrenie.
F2920Zvukový systém, dotyková obrazovka.
F3115Zvukový systém (ako
príslušenstvo).
F321512 V zásuvka (predná).
F345Ovládanie spätných zrkadiel.
F365USB port

189
V prípade poruchy
8

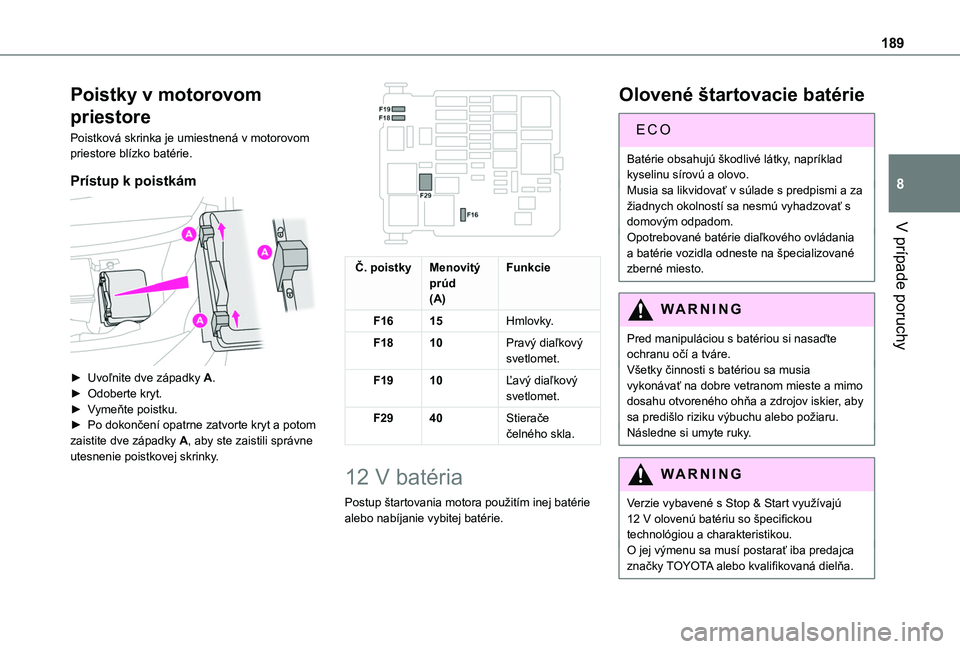

Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovom priestore blízko batérie.
Prístup k poistkám

► Uvoľnite dve západky A.► Odoberte kryt.► Vymeňte poistku.► Po dokončení opatrne zatvorte kryt a potom zaistite dve západky A, aby ste zaistili správne
utesnenie poistkovej skrinky.

Č. poistkyMenovitý prúd(A)
Funkcie
F1615Hmlovky.
F1810Pravý diaľkový svetlomet.
F1910Ľavý diaľkový svetlomet.
F2940Stierače čelného skla.
12 V batéria
Postup štartovania motora použitím inej batérie alebo nabíjanie vybitej batérie.
Olovené štartovacie batérie
EC O
Batérie obsahujú škodlivé látky, napríklad kyselinu sírovú a olovo.Musia sa likvidovať v súlade s predpismi a za žiadnych okolností sa nesmú vyhadzovať s domovým odpadom.Opotrebované batérie diaľkového ovládania
a batérie vozidla odneste na špecializované zberné miesto.
WARNI NG
Pred manipuláciou s batériou si nasaďte ochranu očí a tváre.Všetky činnosti s batériou sa musia vykonávať na dobre vetranom mieste a mimo dosahu otvoreného ohňa a zdrojov iskier, aby sa predišlo riziku výbuchu alebo požiaru.Následne si umyte ruky.
WARNI NG
Verzie vybavené s Stop & Start využívajú 12 V olovenú batériu so špecifickou technológiou a charakteristikou.
O jej výmenu sa musí postarať iba predajca značky TOYOTA alebo kvalifikovaná dielňa.

190

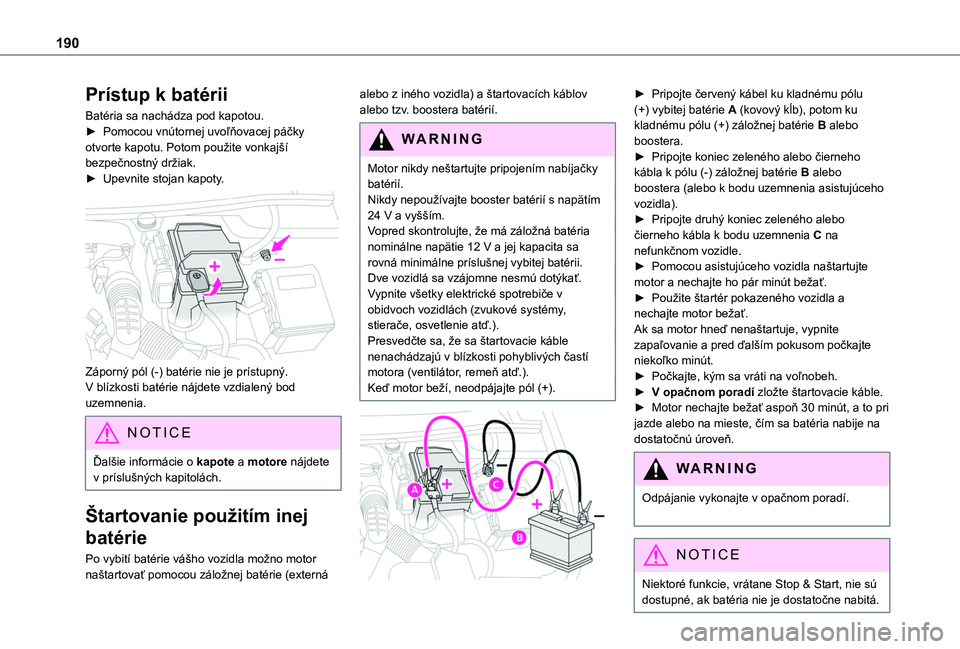

Prístup k batérii
Batéria sa nachádza pod kapotou.► Pomocou vnútornej uvoľňovacej páčky otvorte kapotu. Potom použite vonkajší bezpečnostný držiak.► Upevnite stojan kapoty.

Záporný pól (-) batérie nie je prístupný.V blízkosti batérie nájdete vzdialený bod uzemnenia.
NOTIC E
Ďalšie informácie o kapote a motore nájdete v príslušných kapitolách.
Štartovanie použitím inej
batérie
Po vybití batérie vášho vozidla možno motor naštartovať pomocou záložnej batérie (externá
alebo z iného vozidla) a štartovacích káblov alebo tzv. boostera batérií.
WARNI NG
Motor nikdy neštartujte pripojením nabíjačky batérií.Nikdy nepoužívajte booster batérií s napätím 24 V a vyšším.Vopred skontrolujte, že má záložná batéria
nominálne napätie 12 V a jej kapacita sa rovná minimálne príslušnej vybitej batérii.Dve vozidlá sa vzájomne nesmú dotýkať.Vypnite všetky elektrické spotrebiče v obidvoch vozidlách (zvukové systémy, stierače, osvetlenie atď.).Presvedčte sa, že sa štartovacie káble nenachádzajú v blízkosti pohyblivých častí motora (ventilátor, remeň atď.).Keď motor beží, neodpájajte pól (+).


► Pripojte červený kábel ku kladnému pólu (+) vybitej batérie A (kovový kĺb), potom ku kladnému pólu (+) záložnej batérie B alebo boostera.► Pripojte koniec zeleného alebo čierneho kábla k pólu (-) záložnej batérie B alebo boostera (alebo k bodu uzemnenia asistujúceho vozidla).► Pripojte druhý koniec zeleného alebo čierneho kábla k bodu uzemnenia C na nefunkčnom vozidle.► Pomocou asistujúceho vozidla naštartujte motor a nechajte ho pár minút bežať.► Použite štartér pokazeného vozidla a nechajte motor bežať.Ak sa motor hneď nenaštartuje, vypnite zapaľovanie a pred ďalším pokusom počkajte niekoľko minút.► Počkajte, kým sa vráti na voľnobeh.► V opačnom poradí zložte štartovacie káble.► Motor nechajte bežať aspoň 30 minút, a to pri jazde alebo na mieste, čím sa batéria nabije na dostatočnú úroveň.
WARNI NG
Odpájanie vykonajte v opačnom poradí.
NOTIC E
Niektoré funkcie, vrátane Stop & Start, nie sú dostupné, ak batéria nie je dostatočne nabitá.

191
V prípade poruchy
8

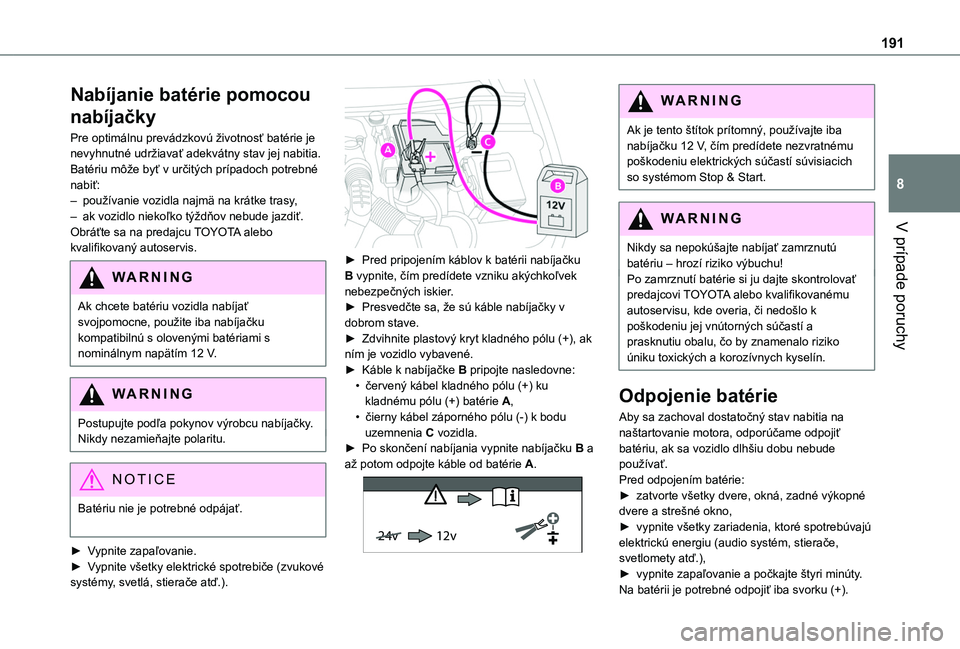

Nabíjanie batérie pomocou
nabíjačky
Pre optimálnu prevádzkovú životnosť batérie je nevyhnutné udržiavať adekvátny stav jej nabitia.Batériu môže byť v určitých prípadoch potrebné nabiť:– používanie vozidla najmä na krátke trasy,– ak vozidlo niekoľko týždňov nebude jazdiť.Obráťte sa na predajcu TOYOTA alebo kvalifikovaný autoservis.
WARNI NG
Ak chcete batériu vozidla nabíjať svojpomocne, použite iba nabíjačku kompatibilnú s olovenými batériami s nominálnym napätím 12 V.
WARNI NG
Postupujte podľa pokynov výrobcu nabíjačky.Nikdy nezamieňajte polaritu.
NOTIC E
Batériu nie je potrebné odpájať.
► Vypnite zapaľovanie.► Vypnite všetky elektrické spotrebiče (zvukové systémy, svetlá, stierače atď.).

► Pred pripojením káblov k batérii nabíjačku B vypnite, čím predídete vzniku akýchkoľvek nebezpečných iskier.► Presvedčte sa, že sú káble nabíjačky v dobrom stave.► Zdvihnite plastový kryt kladného pólu (+), ak ním je vozidlo vybavené.► Káble k nabíjačke B pripojte nasledovne:• červený kábel kladného pólu (+) ku kladnému pólu (+) batérie A,• čierny kábel záporného pólu (-) k bodu uzemnenia C vozidla.► Po skončení nabíjania vypnite nabíjačku B a až potom odpojte káble od batérie A.
24v 12v
WARNI NG
Ak je tento štítok prítomný, používajte iba nabíjačku 12 V, čím predídete nezvratnému poškodeniu elektrických súčastí súvisiacich so systémom Stop & Start.
WARNI NG
Nikdy sa nepokúšajte nabíjať zamrznutú batériu – hrozí riziko výbuchu!Po zamrznutí batérie si ju dajte skontrolovať predajcovi TOYOTA alebo kvalifikovanému autoservisu, kde overia, či nedošlo k poškodeniu jej vnútorných súčastí a prasknutiu obalu, čo by znamenalo riziko úniku toxických a korozívnych kyselín.
Odpojenie batérie
Aby sa zachoval dostatočný stav nabitia na naštartovanie motora, odporúčame odpojiť
batériu, ak sa vozidlo dlhšiu dobu nebude používať.Pred odpojením batérie:► zatvorte všetky dvere, okná, zadné výkopné dvere a strešné okno,► vypnite všetky zariadenia, ktoré spotrebúvajú elektrickú energiu (audio systém, stierače, svetlomety atď.),► vypnite zapaľovanie a počkajte štyri minúty.Na batérii je potrebné odpojiť iba svorku (+).

192

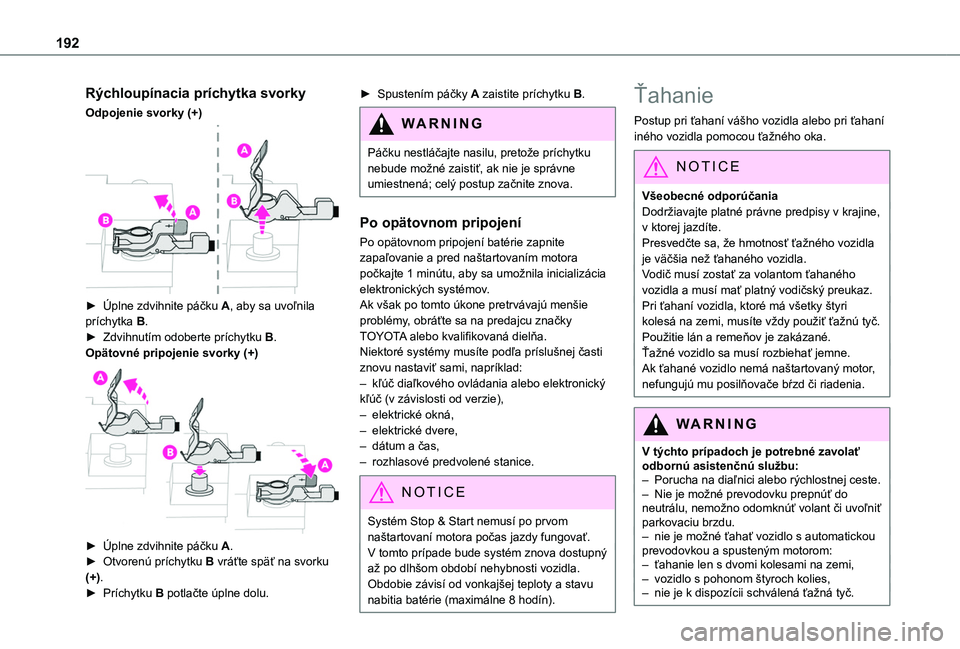

Rýchloupínacia príchytka svorky
Odpojenie svorky (+)

► Úplne zdvihnite páčku A, aby sa uvoľnila príchytka B.► Zdvihnutím odoberte príchytku B.Opätovné pripojenie svorky (+)

► Úplne zdvihnite páčku A.► Otvorenú príchytku B vráťte späť na svorku (+).► Príchytku B potlačte úplne dolu.
► Spustením páčky A zaistite príchytku B.
WARNI NG
Páčku nestláčajte nasilu, pretože príchytku nebude možné zaistiť, ak nie je správne umiestnená; celý postup začnite znova.
Po opätovnom pripojení
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora počkajte 1 minútu, aby sa umožnila inicializácia elektronických systémov.Ak však po tomto úkone pretrvávajú menšie problémy, obráťte sa na predajcu značky TOYOTA alebo kvalifikovaná dielňa.Niektoré systémy musíte podľa príslušnej časti znovu nastaviť sami, napríklad:– kľúč diaľkového ovládania alebo elektronický kľúč (v závislosti od verzie),– elektrické okná,– elektrické dvere,– dátum a čas,– rozhlasové predvolené stanice.
NOTIC E
Systém Stop & Start nemusí po prvom naštartovaní motora počas jazdy fungovať.V tomto prípade bude systém znova dostupný až po dlhšom období nehybnosti vozidla. Obdobie závisí od vonkajšej teploty a stavu nabitia batérie (maximálne 8 hodín).
Ťahanie
Postup pri ťahaní vášho vozidla alebo pri ťahaní iného vozidla pomocou ťažného oka.
NOTIC E
Všeobecné odporúčaniaDodržiavajte platné právne predpisy v krajine, v ktorej jazdíte.Presvedčte sa, že hmotnosť ťažného vozidla je väčšia než ťahaného vozidla.Vodič musí zostať za volantom ťahaného vozidla a musí mať platný vodičský preukaz.Pri ťahaní vozidla, ktoré má všetky štyri kolesá na zemi, musíte vždy použiť ťažnú tyč. Použitie lán a remeňov je zakázané.Ťažné vozidlo sa musí rozbiehať jemne.Ak ťahané vozidlo nemá naštartovaný motor, nefungujú mu posilňovače bŕzd či riadenia.
WARNI NG
V týchto prípadoch je potrebné zavolať odbornú asistenčnú službu:– Porucha na diaľnici alebo rýchlostnej ceste.– Nie je možné prevodovku prepnúť do neutrálu, nemožno odomknúť volant či uvoľniť parkovaciu brzdu.– nie je možné ťahať vozidlo s automatickou prevodovkou a spusteným motorom:– ťahanie len s dvomi kolesami na zemi,– vozidlo s pohonom štyroch kolies,– nie je k dispozícii schválená ťažná tyč.
