2020 TOYOTA HIGHLANDER Instructieboekje (in Dutch)

449
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
5
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd
vervolgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Change Wheel”
(wielen wijzigen) en druk vervol-
gens op totdat het waarschu-
wingslampje lage bandenspanning
3 keer langzaam knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de
registratie wordt uitgevoerd, gaat het waar-
schuwingslampje lage bandenspanning
gedurende ongeveer 1 minuut knipperen en
blijft het vervolgens branden. “--” wordt op
het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
8Rijd met een snelheid van ongeveer
40 km/h of hoger gedurende 10 tot
30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
9Initialiseer het bandenspannings-
waarschuwingssysteem.
(→Blz. 447)
■Bij het registreren van identificatieco-
des
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De identificatiecodes kunt u zelf registre-
ren maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het enige tijd
duren voordat de registratie voltooid is.
■Annuleren van de identificatiecodere-
gistratie
●Zet, om de identificatiecoderegistratie te
annuleren nadat deze is gestart, het con-
tact UIT voordat u gaat rijden. Als er met
de auto wordt gereden nadat de identifica-
tiecoderegistratie is gestart, start dan de
identificatiecoderegistratieprocedure nog-
maals om de registratie te annuleren en
zet het contact vóór het rijden UIT.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
In de onderstaande situaties duurt de identifi-
catiecoderegistratie mogelijk langer dan
gebruikelijk of is regist ratie niet mogelijk. Nor-
maliter duurt de registratie ongeveer 30
minuten.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 449 Thursday, September 3, 2020 8:42 AM

4506-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
●De auto is niet geparkeerd gedurende ten
minste ongeveer 20 minuten voordat er
met de auto gereden wordt
●Er wordt niet gereden met een snelheid
van ongeveer 40 km/h of hoger
●Er wordt gereden op een onverharde weg
●Er wordt gereden in de buurt van andere
auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's
Er bevindt zich een wiel met bandenspan-
ningssensor en -zender in of in de buurt van
de auto
Als de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de identificatie-
coderegistratie vanaf het begin.
●Als er tijdens de registratie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de registratieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de identificatiecodes
ook na het uitvoeren van de bovenstaande
procedure nog niet kunnen worden geregis-
treerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→ Blz. 532)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 450 Thursday, September 3, 2020 8:42 AM

451
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
●Overschrijd nooit het maximale laadvermo-
gen van de auto.
Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en
ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 446)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 451 Thursday, September 3, 2020 8:42 AM

4526-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
 Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
Breng nooit olie of vet aan op de wielbou-
ten of -moeren.
Door het gebruik van olie of vet worden de
wielmoeren mogelijk te vast aangedraaid
waardoor de bouten of de velg beschadigd
kunnen raken. Daarnaast kunnen de wiel-
moeren loslopen en de wielen losraken,
wat kan leiden tot een ongeval met ernstig
letsel als gevolg. Verwijder olie of vet van
de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -zen-
ders naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 452 Thursday, September 3, 2020 8:42 AM

453
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE 
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij.
4 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
5 Verwijder de filterhouder.
6 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.

Auto's met rechtse besturing
1 Zet het contact UIT.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het interieurfil-
ter
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 453 Thursday, September 3, 2020 8:42 AM

4546-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

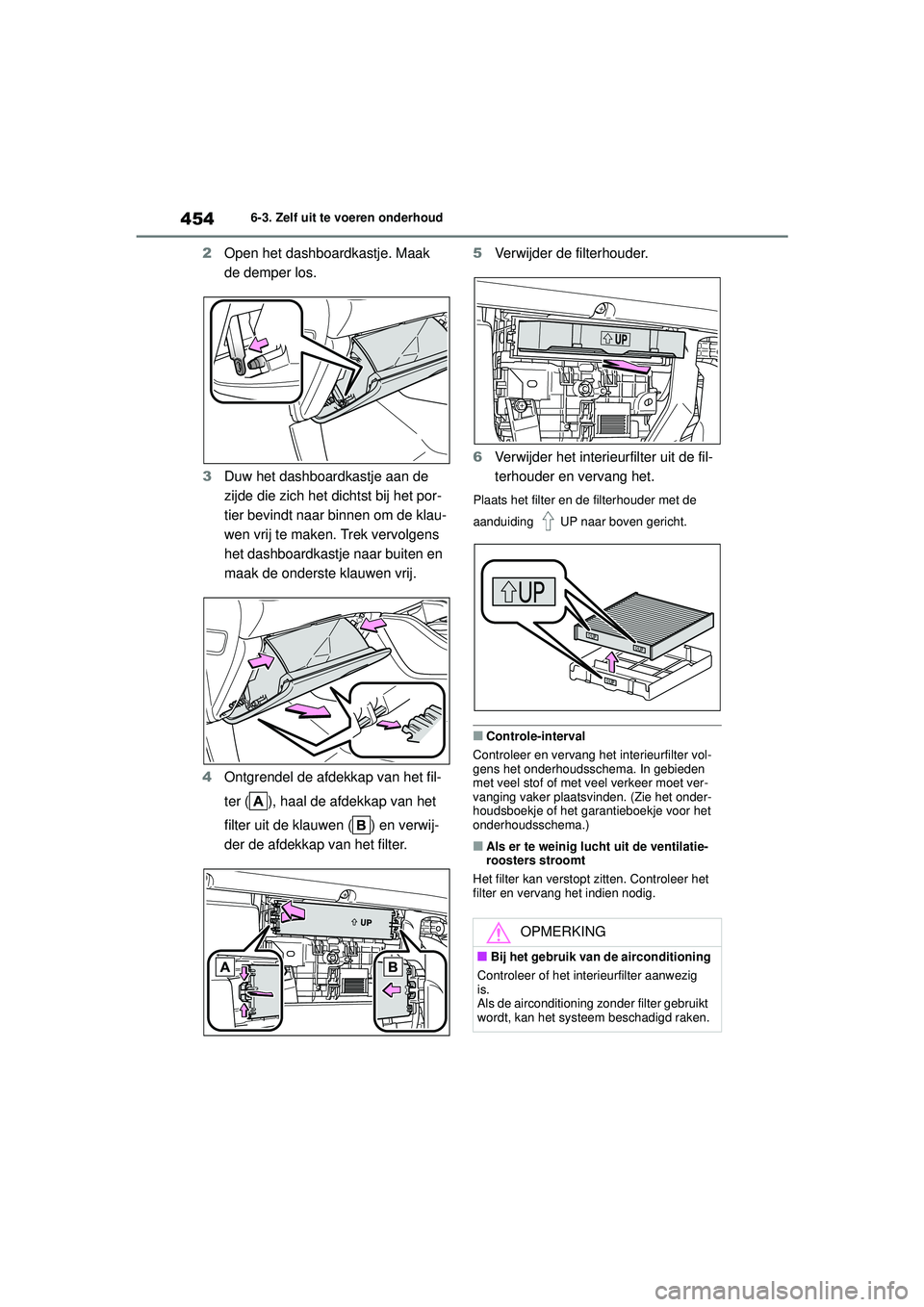

2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij.
4 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter. 5
Verwijder de filterhouder.
6 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 454 Thursday, September 3, 2020 8:42 AM

455
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieopening.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (
→Blz. 457)
Wanneer stof en verontreinigingen niet
geheel verwijderd kunnen worden ter-
wijl de kap nog op de ventilatieopening
zit, verwijder dan de kap en maak het
filter schoon.
1 Zet het contact UIT.
2 Verwijder de kap van de ventilatie-
opening.
Trek de kap in de richting zoals aangegeven
in de afbeelding om de 6 klauwen los te
nemen. Begin met de klauw in de rechterbo-
venhoek en trek de kap naar de voorzijde
van de auto om hem te verwijderen.
3Verwijder het filter van de ventilatie-
opening.
Maak de klauw los om het filter te verwijde-
ren van de dorpellijst achter.
4Verwijder het stof en verontreinigin-
gen met een stofzuiger o.i.d. uit het
filter.
Schoonmaken van de
ventilatieopeningen en
het filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopeningen van het batte-
rijpakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopeningen
Wanneer stof en
verontreinigingen niet geheel
verwijderd kunnen worden
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 455 Thursday, September 3, 2020 8:42 AM

4566-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE Verwijder tevens stof en verontreinigingen
aan de binnenzijde van
de kap van de venti-
latieopening.
5 Plaats het filter op de kap.
Maak de klauw vast om het filter te plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
6Plaats de kap op de ventilatieope-
ning.
Plaats de lip van de kap zoals aangegeven
in de afbeelding en druk de kap aan om de 6
klauwen vast te zetten.
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het
multi-informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( →Blz. 455)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt. Het kan tot 20 minu-
ten na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer
de waarschuwingsmelding niet verdwijnt.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 456 Thursday, September 3, 2020 8:42 AM
