2020 TOYOTA HIGHLANDER Instructieboekje (in Dutch)

81
1
1-4. Hybridesysteem
Veiligheid en beveiliging
HIGHLANDER HV_EE
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi
jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als
conventionele auto's met een benzinemo-
tor, of elektronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (tractiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen z eer ernstig letsel,
ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Open nooit de klep onder de achterstoel
waarachter zich de servicestekker
bevindt. De servicestekker, waar hoog-
spanning op staat, wordt alleen gebruikt
bij onderhoud aan de auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, zet de selectiehendel in
stand P, activeer de parkeerrem en
schakel het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische
bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage
de vloeistof niet aan omdat het gecon-
centreerde alkalische elektrolyt uit het
batterijpakket (tractiebatterij) kan zijn.
Spoel vloeistof die op uw huid of in uw
ogen terecht is gekomen direct af met
veel water of, indien mogelijk, met boor-
water. Schakel onmiddellijk medische
hulp in.
●Stap zo snel mogelijk uit als er brand
uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is
bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs
het gebruik van een geringe hoeveel-
heid water om te blussen kan al gevaar-
lijk zijn.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 81 Thursday, September 3, 2020 8:42 AM

821-4. Hybridesysteem
HIGHLANDER HV_EE
Er zijn ventilatieopeningen aanwezig
aan beide zijden van de rugleuning
achter voor de koeling van het batterij-
pakket (tractiebatterij). Als deze ventila-
tieopening wordt afgedekt, kan het
batterijpakket (tractiebatterij) oververhit
raken, waardoor het laden/ontladen
van het batterijpakket (tractiebatterij)
beperkt kan worden.
WAARSCHUWING
●Als uw auto gesleept moet worden,
dient dit te gebeuren met alle wielen van
de grond. Als de wielen die gekoppeld
zijn aan de elektromotor (tractiemotor)
tijdens het slepen de grond raken, kan
de elektromotor el ektriciteit blijven
opwekken. Hierdoor kan brand ont-
staan. ( →Blz. 477)
●Controleer het wegdek/de bodem onder
de auto zorgvuldig. Als er vloeistoflekk-
age waarneembaar is, kan het brand-
stofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
■Batterijpakket (tractiebatterij)
●U mag het batterijpakket nooit doorver-
kopen, overdragen aan iemand anders
of aanpassen. Om ongelukken te voor-
komen worden batterijpakketten die uit
afgedankte auto's worden gehaald,
ingezameld door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Voer
het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden
ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt,
het is schadelijk v oor het milieu en
iemand kan een onderdeel aanraken
dat onder hoogspanning staat en een
elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitslui- tend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw
auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er
ongelukken mee gebeuren: iemand kan
een elektrische schok krijgen, het batte-
rijpakket kan hitte en rook genereren, er
kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lek-
ken.
Wanneer u uw auto doorverkoopt of over-
draagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ont-
vangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat
het batterijpakket is verwijderd, bestaat
de kans op zware elektrische schokken
als hoogspanningsonderdelen, kabels
en aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet worden
afgevoerd, dient het batterijpakket te
worden afgevoerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Als
het batterijpakket niet op de juiste
manier wordt afgevoerd, kan dit elektri-
sche schokken veroorzaken, waardoor
ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopeningen batterijpakket
(tractiebatterij)
Vervoer geen grote hoeveelheden water,
zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het
batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 82 Thursday, September 3, 2020 8:42 AM

83
1
1-4. Hybridesysteem
Veiligheid en beveiliging
HIGHLANDER HV_EE
Het uitschakelsystee
m voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her- starten van het hybridesysteem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
(→Blz. 492)
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat voorwerpen de ventilatie-
openingen blokkeren. Het batterijpak-
ket (tractiebatterij) kan minder goed
werken en beschadigd raken.
●Reinig de ventilatie- en luchtafvoerope-
ningen regelmatig om te voorkomen dat
het batterijpakket (tractiebatterij) min-
der goed werkt.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 455voor meer informatie over
het reinigen van de filters.
Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 83 Thursday, September 3, 2020 8:42 AM

841-5. Antidiefstalsysteem
HIGHLANDER HV_EE
1-5.Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het
hybridesysteem gestart kan wor-
den met een sleutel die niet in een
eerder stadium is geregistreerd in
de computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om
autodiefstal te voorkomen, maar
absolute beveiliging tegen elke
vorm van diefstal kan niet worden
gegarandeerd.
Bedienen van het systeem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 84 Thursday, September 3, 2020 8:42 AM

85
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
HIGHLANDER HV_EE

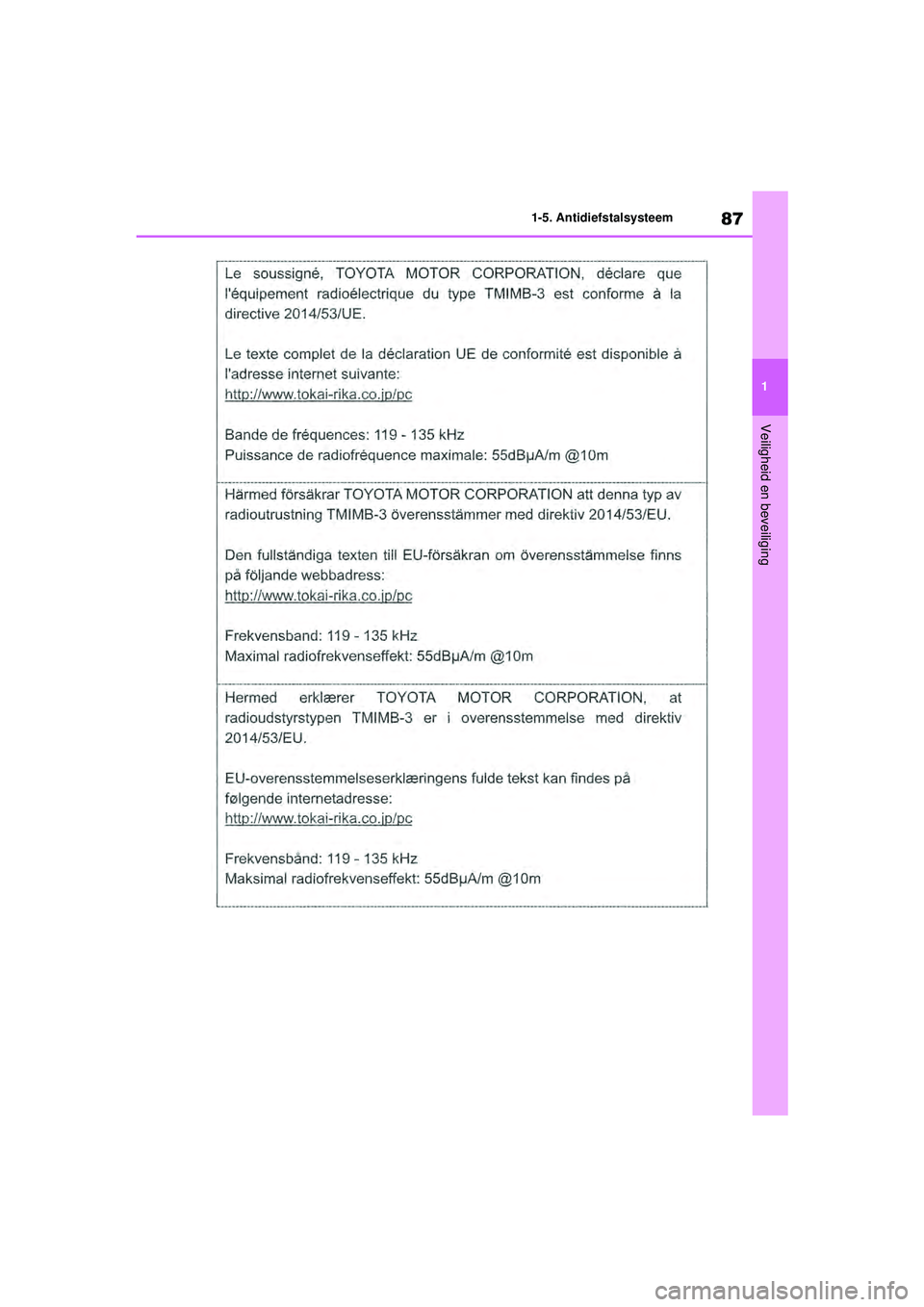

■Verklaring voor de startblokkering
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 85 Thursday, September 3, 2020 8:42 AM

861-5. Antidiefstalsysteem
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 86 Thursday, September 3, 2020 8:42 AM

87
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 87 Thursday, September 3, 2020 8:42 AM

881-5. Antidiefstalsysteem
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 88 Thursday, September 3, 2020 8:42 AM
