2020 TOYOTA COROLLA Manual del propietario (in Spanish)

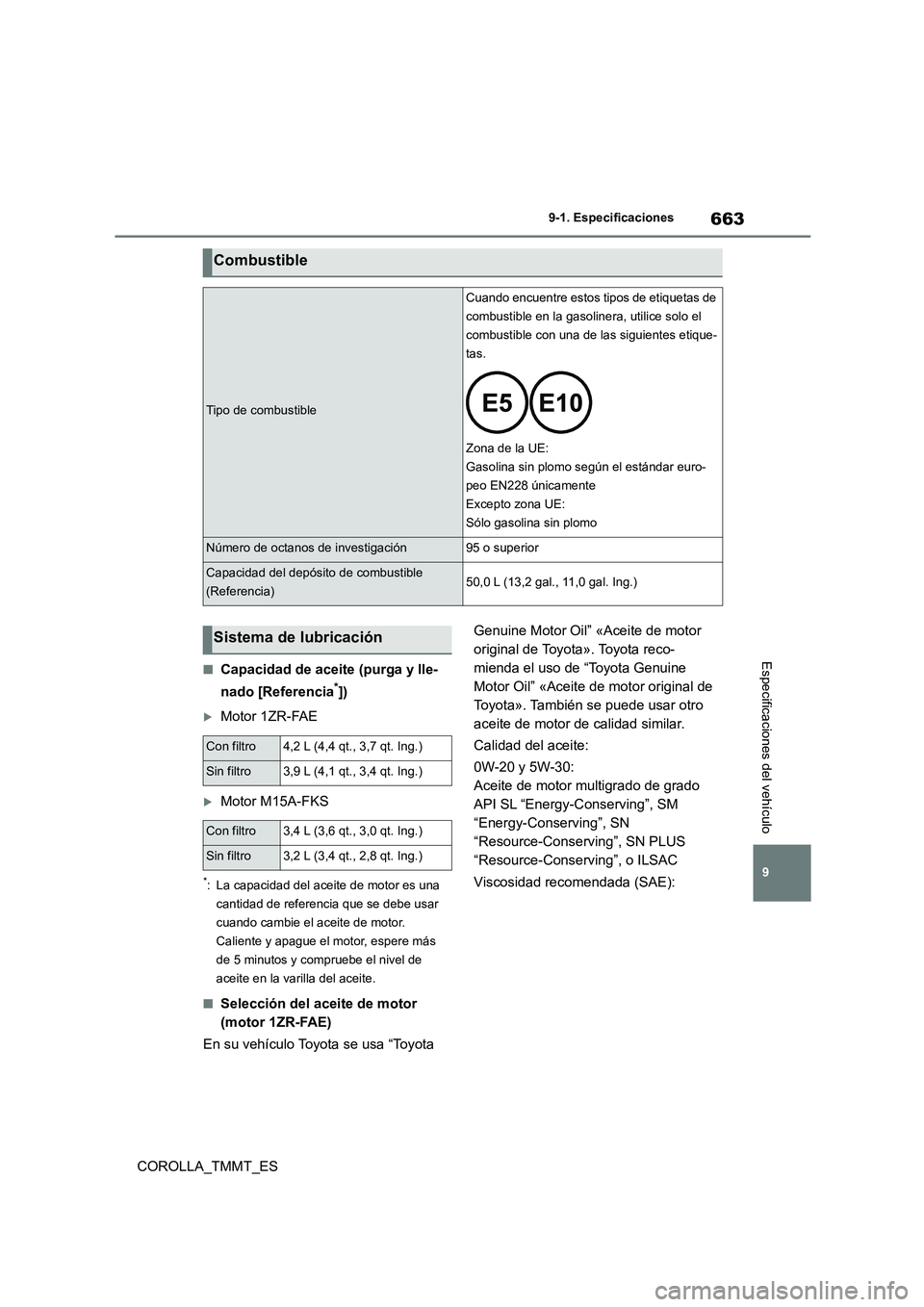

663
9
9-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES
■Capacidad de aceite (purga y lle-
nado [Referencia*])
Motor 1ZR-FAE
Motor M15A-FKS
*: La capacidad del aceite de motor es una
cantidad de referencia que se debe usar
cuando cambie el aceite de motor.
Caliente y apague el motor, espere más
de 5 minutos y compruebe el nivel de
aceite en la varilla del aceite.
■Selección del aceite de motor
(motor 1ZR-FAE)
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” «Aceite de motor original de
Toyota». También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-20 y 5W-30:
Aceite de motor multigrado de grado
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving”, o ILSAC
Viscosidad recomendada (SAE):
Combustible
Tipo de combustible
Cuando encuentre estos tipos de etiquetas de
combustible en la gasolinera, utilice solo el
combustible con una de las siguientes etique-
tas.
Zona de la UE:
Gasolina sin plomo según el estándar euro-
peo EN228 únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de investigación95 o superior
Capacidad del depósito de combustible
(Referencia)50,0 L (13,2 gal., 11,0 gal. Ing.)
Sistema de lubricación
Con filtro4,2 L (4,4 qt., 3,7 qt. Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt. Ing.)
Con filtro3,4 L (3,6 qt., 3,0 qt. Ing.)
Sin filtro3,2 L (3,4 qt., 2,8 qt. Ing.)

6649-1. Especificaciones
COROLLA_TMMT_ES
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-20, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-20,
se puede usar SAE 5W-30. Sin
embargo, se debe cambiar con SAE
0W-20 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-20” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.
■Selección del aceite de motor
(motor M15A-FKS)
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” «Aceite de motor original de
Toyota». También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de grado

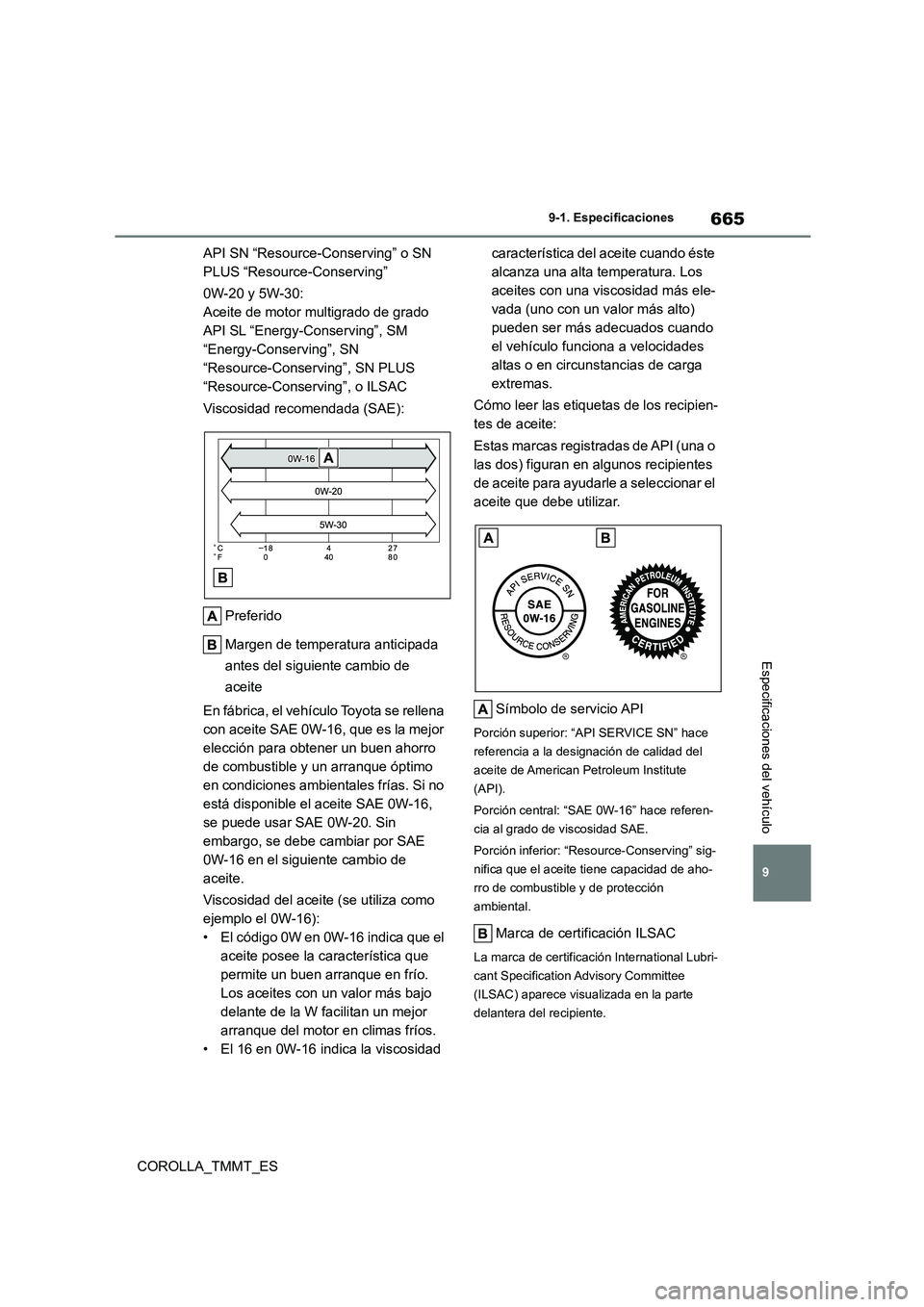

665
9
9-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES
API SN “Resource-Conserving” o SN
PLUS “Resource-Conserving”
0W-20 y 5W-30:
Aceite de motor multigrado de grado
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving”, o ILSAC
Viscosidad recomendada (SAE):
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-16, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-16,
se puede usar SAE 0W-20. Sin
embargo, se debe cambiar por SAE
0W-16 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-16):
• El código 0W en 0W-16 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 16 en 0W-16 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-16” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.

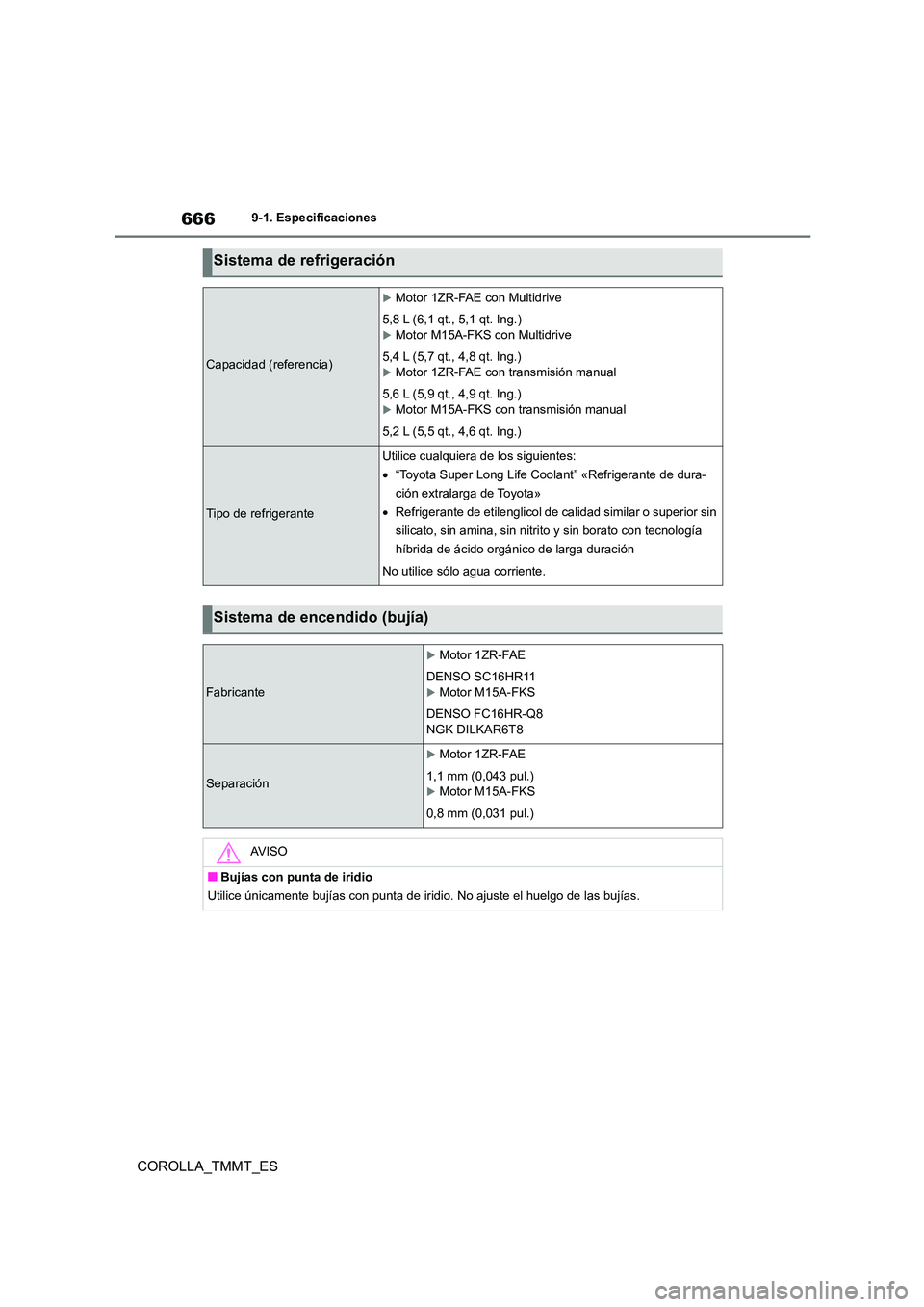

6669-1. Especificaciones
COROLLA_TMMT_ES
Sistema de refrigeración
Capacidad (referencia)
Motor 1ZR-FAE con Multidrive
5,8 L (6,1 qt., 5,1 qt. Ing.)
Motor M15A-FKS con Multidrive
5,4 L (5,7 qt., 4,8 qt. Ing.)
Motor 1ZR-FAE con transmisión manual
5,6 L (5,9 qt., 4,9 qt. Ing.)
Motor M15A-FKS con transmisión manual
5,2 L (5,5 qt., 4,6 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota»
 Refrigerante de etilenglicol de calidad similar o superior sin
silicato, sin amina, sin nitrit o y sin borato con tecnología
híbrida de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
Fabricante
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Separación
Motor 1ZR-FAE
1,1 mm (0,043 pul.)Motor M15A-FKS
0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de ir idio. No ajuste el huelgo de las bujías.

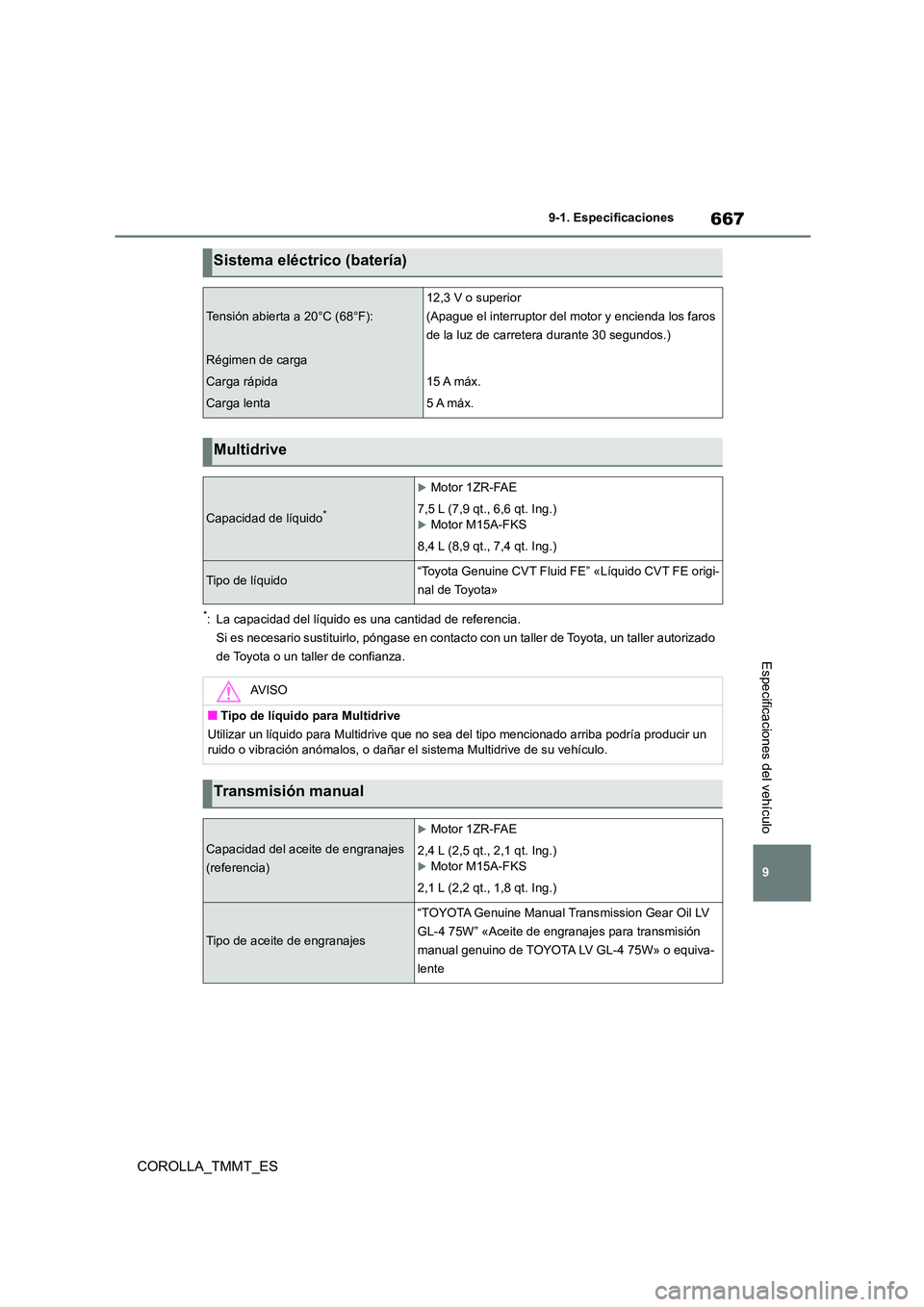

667
9
9-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Sistema eléctrico (batería)
Tensión abierta a 20°C (68°F):
12,3 V o superior
(Apague el interruptor del motor y encienda los faros
de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Multidrive
Capacidad de líquido*
Motor 1ZR-FAE
7,5 L (7,9 qt., 6,6 qt. Ing.)
Motor M15A-FKS
8,4 L (8,9 qt., 7,4 qt. Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido CVT FE origi-
nal de Toyota»
AV I S O
■Tipo de líquido para Multidrive
Utilizar un líquido para Multidrive que no sea del tipo mencionado arriba podría producir un ruido o vibración anómalos, o dañar el sistema Multidrive de su vehículo.
Transmisión manual
Capacidad del aceite de engranajes
(referencia)
Motor 1ZR-FAE
2,4 L (2,5 qt., 2,1 qt. Ing.)Motor M15A-FKS
2,1 L (2,2 qt., 1,8 qt. Ing.)
Tipo de aceite de engranajes
“TOYOTA Genuine Manual Trans mission Gear Oil LV
GL-4 75W” «Aceite de engranajes para transmisión
manual genuino de TOYOTA LV GL-4 75W» o equiva-
lente

6689-1. Especificaciones
COROLLA_TMMT_ES
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con el
motor en marcha.
*2: Si está instalado
*3: Recorrido de la palanca del freno de estacionam iento al accionarla con una fuerza de 200
AV I S O
■Tipo de aceite de engranajes para la transmisión manual
●Tenga en cuenta que dependiendo de las características particulares del aceite de engra-
najes usado o de las condiciones de funcionami ento, el sonido de ralentí, la sensibilidad
al cambio y/o el rendimiento del combustible podr ía ser diferente o verse afectado y, en el peor de los casos, podría ocasionar daños en la transmisión del vehículo.
Toyota recomienda usar “TOYOTA Genuine Manua l Transmission Gear Oil LV GL-4 75W”
«Aceite de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W» para obtener un rendimiento óptimo.
●Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Aceite de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W».
Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Aceite
de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W» aprobado por Toyota o un aceite equivalente de calidad similar que cumpla con
las especificaciones anteriores.
Para obtener más información, póngase en contacto con un taller de Toyota o taller auto- rizado de Toyota, o con un taller de confianza.
Embrague
Holgura del pedal3  15 mm (0,1  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Frenos
Holgura del pedal*1107 mm (4,2 pul.) Mín.
Holgura del pedal1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento*2, 35  8 clics
Indicador del freno de estaciona-
miento*4, 5
Al tirar del interruptor del freno de estacionamiento
durante 1 o 2 segundos: se enciende
Al empujar el interruptor del freno de estacionamiento
durante 1 o 2 segundos: se apaga
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4

669
9
9-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES
N (20,4 kgf, 45,0 lbf)
*4: Vehículos con freno de estacionamiento eléctrico
*5: Asegúrese de confirmar que la luz de aviso del freno (amarilla) no se enciende. (Si la luz
de aviso del freno se enciende, consulte P.605.)
Neumáticos de 15 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.578)
Neumáticos de 16 pulgadas
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño de los neu-
máticos195/65R15 91H
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Tamaño de la rueda15  6 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos205/55R16 91V

6709-1. Especificaciones
COROLLA_TMMT_ES
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.578)
Neumáticos de 17 pulgadas
Neumáticos de 18 pulgadas
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Tamaño de la rueda16  7J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/45R17 91W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)
Tamaño de la rueda17  7 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/40R18 92W
