2020 TOYOTA COROLLA HATCHBACK Bruksanvisningar (in Swedish)

87
1
OM12L35SE 1-5. Stöldskydd
Trygghet och säkerhet
nFaktorer som inverkar på rörelse-
detektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
lMänniskor eller djur finns inne i bilen.
lEtt fönster eller panoramaglastaket
(i förekommande fall) är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller insekter inne i bilen
• Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
lSmå insekter som myggor eller flugor
finns i bilen.
lLösa föremål inne i bilen, t.ex. häng-
ande tillbehör eller kläder på galge.
lBilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett parkeringsga-
rage.
lIs eller snö tas bort från bilen vilket
orsakar upprepade stötar eller vibra-
tioner.
lBilen befinner sig i en automatisk bil-
tvätt eller högtrycksbiltvätt.
lBilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
nSäkerställa korrekt rörelsedetek-
torfunktion
lSensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
OM12P55SE.book Page 87 Thursd ay, November 12, 2020 5:14 PM

88
OM12L35SE1-5. Stöldskydd
OBSERVERA
lRikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna
för sensorerna.
lOm andra tillbehör än originaltillbe-
hör från Toyota monteras, eller om
föremål placeras mellan förarsätet
och framsätespassagerarens säte
kan avkänningsförmågan minskas.
OM12P55SE.book Page 88 Thursd
ay, November 12, 2020 5:14 PM

2
89
OM12L35SE
2
Bilens statusinformation och indikatorer
Bilens statusinformation
och indikatorer
.2-1. Instrumentgrupp
Varnings- och indikeringslampor ............. 90
Instrument och mätare (4,2-tumsskärm) ............... 95
Instrument och mätare (7-tumsskärm) .................. 99
Informationsdisplay........... 105
Vindrutedisplay ................. 114
Energimonitor/ förbrukningsskärm .......... 118
OM12P55SE.book Page 89 Thursd ay, November 12, 2020 5:14 PM

90
OM12L35SE2-1. Instrumentgrupp
2-1.Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och indikerings-
lampor som tänds.
4,2-tums skärm
7-tumsskärm (när den analoga hastighetsmätaren visas)
Varnings- och indikeringslampor
Varnings- och indikeringslamporna i instrumentgruppen, mittpane-
len och i ytterbackspeglarna håller föraren informerad om status i
bilens olika system.
Varningslampor och indikeringslampor visas i
instrumentgruppen.
OM12P55SE.book Page 90 Thursd
ay, November 12, 2020 5:14 PM

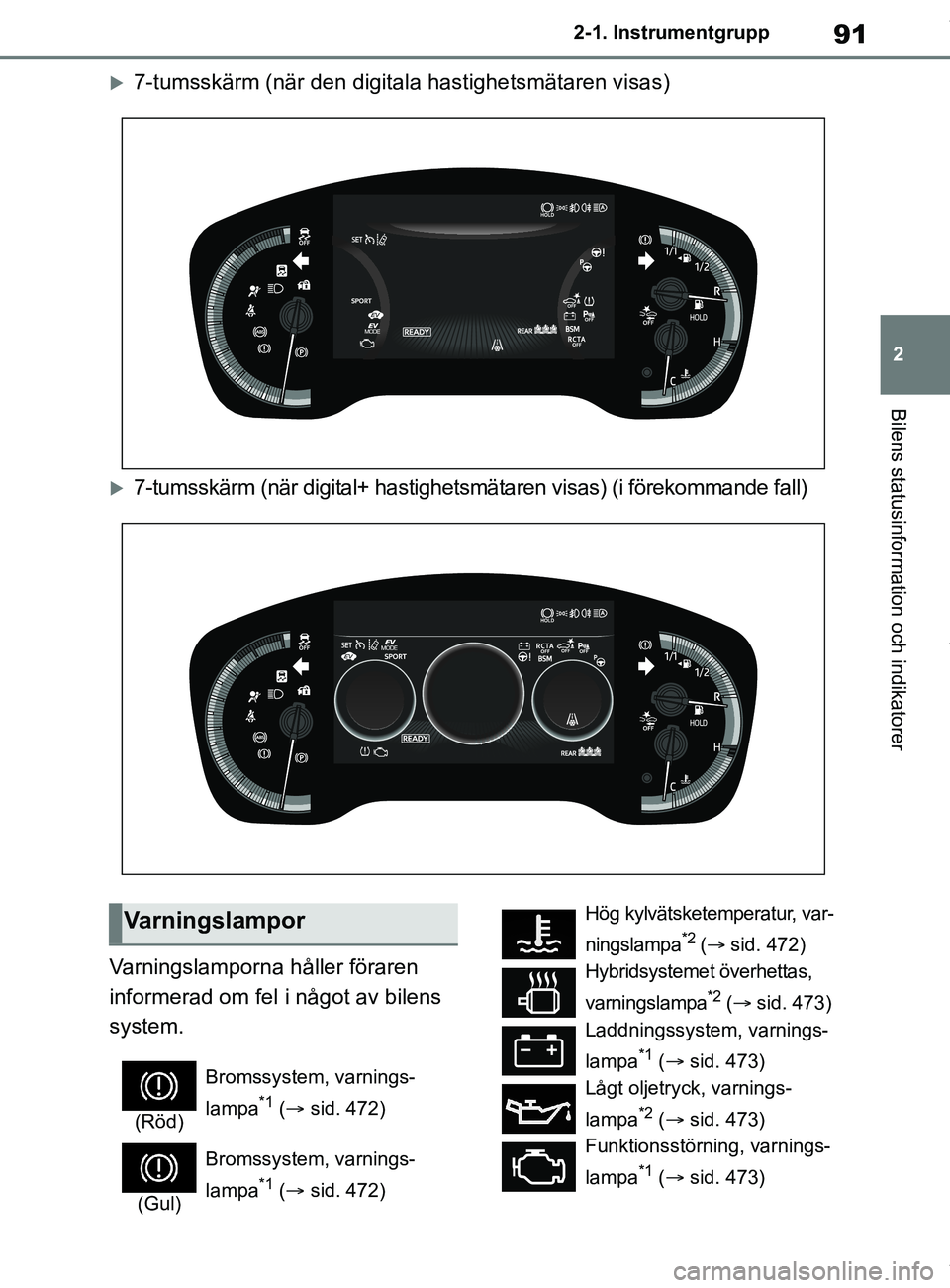

91
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
7-tumsskärm (när den digitala hastighetsmätaren visas)
7-tumsskärm (när digital+ hastighetsmätaren visas) (i förekommande fall)
Varningslamporna håller föraren
informerad om fel i något av bilens
system.
Varningslampor
(Röd) Bromssystem, varnings-
lampa*1 (
 sid. 472)
(Gul) Bromssystem, varnings-
lampa
*1 (
 sid. 472)
Hög kylvätsketemperatur, var-
ningslampa
*2 ( sid. 472)
Hybridsystemet överhettas,
varningslampa
*2 (  sid. 473)
Laddningssystem , varnings-
lampa
*1 (  sid. 473)
Lågt oljetryck, varnings-
lampa
*2 (  sid. 473)
Funktionsstörning, varnings-
lampa
*1 (  sid. 473)
OM12P55SE.book Page 91 Thursd ay, November 12, 2020 5:14 PM

92
OM12L35SE2-1. Instrumentgrupp
*1: Lamporna tänds när startknappen
trycks till tändningsläge för att indi-
kera att systemkontroll utförs. De
släcks när hybridsystemet startas,
eller efter några sekunder. Det kan
vara en indikering på fel om lam-
porna inte tänds, eller släcks. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Indikeringslamporna håller föraren
informerad om stat us i bilens olika
system.
Krockkuddesystem, var-
ningslampa
*1 (  sid. 474)
ABS varningslampa
*1
(  sid. 474)
Bromsprioriteringssystem,
varningslampa/Kör/start-kon-
troll, varningslampa
*2
(  sid. 474)
(Röd) Elektriskt servostyrningssys-
tem, varningslampa
*1
(  sid. 475)
(Gul) Elektriskt servostyrningssys-
tem, varningslampa
*1
(  sid. 475)
Låg bränslenivå, varnings-
lampa ( sid. 475)
Förarens och framsätespas-
sagerarens säkerhetsbälte,
bältespåminnare
(  sid. 475)
Säkerhetsbälte i baksä-
tet, bältespåminnare
( sid. 475)
Lågt lufttryck i däck, var-
ningslampa
*1 (i förekom-
mande fall) ( sid. 476)
(Orange) LTA, indikator (i förekom-
mande fall) (
sid. 476)
(Blinkar) Toyota parkeringssensor,
avstängd, indikator
*1 (i före-
kommande fall) ( sid. 476)
(Blinkar) RCTA OFF, indikator
*1 (i före-
kommande fall) ( sid. 478)
(Blinkar) PKSB, indikator
*1 (i förekom-
mande fall) ( sid. 477)
(Blinkar
eller lyser) PCS, varningslampa
*1 (i före-
kommande fall) ( sid. 478)
Slirindikering*1 ( sid. 478)
(Blinkar) Parkeringsbroms, indikator
(
sid. 478)
(Blinkar) Bromshållare aktiv, indika-
tor
*1 (
 sid. 479)
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det inne-
bära att dessa system inte aktiveras
så att de kan skydda dig vid en
olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Indikering
OM12P55SE.book Page 92 Thursd ay, November 12, 2020 5:14 PM

93
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Körriktningsvisare
(
 sid. 195)
Bakljus ( sid. 201)
Helljus, indikator
(  sid. 202)
Aktivt helljussystem, indike-
ringslampa (i förekommande
fall) ( sid. 207)
Automatiskt helljus, indike-
ringslampa (i förekommande
fall) ( sid. 204)
Främre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
Bakre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
PCS, varningslampa
*1, 2
(i förekommande fall)
(  sid. 226)
Farthållare, indikerings-
lampa (i förekommande fall)
(  sid. 241, 252)
Aktiv farthållare, indikator
(i förekommande fall)
(  sid. 241)
Farthållare, indikerings-
lampa ”SET” (i förekom-
mande fall) ( sid. 241, 252)
*3
LTA, indikator (i förekom-
mande fall) ( sid. 237)
BSM-indikatorer på ytter-
backspegel
*4, 5, 6 (i förekom-
mande fall) ( sid. 261)
BSM, indikator (i förekom-
mande fall) ( sid. 261)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
(  sid. 267)
RCTA OFF, indikator*1, 2
(i förekommande fall)
( sid. 275)
PKSB, indikator
*1, 2 (i före-
kommande fall) ( sid. 280)
Hastighetsbegränsare, indi-
kator (i förekommande fall)
( sid. 254)
S-IPA, indikator
*1 (i förekom-
mande fall) ( sid. 297)
(Blinkar) Slirindikering
*1 (
 sid. 325)
VSC OFF, indikator
*1, 2
( sid. 325)
Elektroniskt lås- och startsys-
tem, indikator
*7 (  sid. 182)
”READY”-lampa ( sid. 182)
Körläge EV, indikerings-
lampa ( sid. 186)
Parkeringsbroms, indikator
( sid. 195)
Bromshållare standby, indi-
kator
*1 (  sid. 198)
Bromshållare aktiv, indika-
tor
*1 (  sid. 198)
EV, indikator ( sid. 75)
Låg utetemperatur, indika-
tor
*8 (  sid. 95, 99)
Stöldskyddssystem, indike-
ringslampa ( sid. 82, 85)
”PASSENGER AIR
BAG”, indikator
*1, 9
( sid. 40)
Eco-körning, indikerings-
lampa ( sid. 321)
OM12P55SE.book Page 93 Thursd ay, November 12, 2020 5:14 PM

94
OM12L35SE2-1. Instrumentgrupp
*1: Lamporna tänds när startknappen
trycks till tändningsl äge för att indi-
kera att systemkont roll utförs. De
släcks när hybridsystemet startas,
eller efter några sekunder. Det kan
vara en indikering på fel om lam-
porna inte tänds, el ler släcks. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds när systemet stängs av.
*3: Beroende på rådande driftsförhållan-den kan lampans färg ändras och
om den är tänd/blinkar.
*4: Modeller utan RCTA-funktion:
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen är i ON aktive- ras BSM-funktionen med på
informationsdisplayen. • När BSM-funktionen är aktiverad
med på informationsdis-
playen medan startknappen är i
ON.
Om systemet är funktionellt slocknar
ytterbackspegelns BSM-indikerings-
lampor efter några sekunder.
Om BSM-indikeringslamporna i ytter-
backspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet.
Om detta inträffar ska du låta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kont-
rollera bilen.
*5: Modeller med RCTA-funktion:
Lamporna tänds när startknappen
trycks till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
fel om lamporna inte tänds, eller släcks.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
*6: Den här lampan tänds i ytterback- speglarna.
*7: Den här lampan tänds på informa-tionsdisplayen.
*8: Om utetemperaturen är högst 3 °C blinkar den här indikatorn i cirka
10 sekunder och lyser sedan med
fast sken.
*9: Den här lampan tänds på mittpane-len.
Sport-läge, indikator (i före-
kommande fall) (
sid. 321)
Custom-läge, indikator
(i förekommande fall)
(  sid. 321)
Comfort-läge, indikator
(i förekommande fall)
(  sid. 321)
Sport S-läge, indikator
(i förekommande fall)
(  sid. 321)
Sport S+, läge, indikator
(i förekommande fall)
(  sid. 321)
