2020 Peugeot Partner Instrukcja Obsługi (in Polish)

31
Dostęp

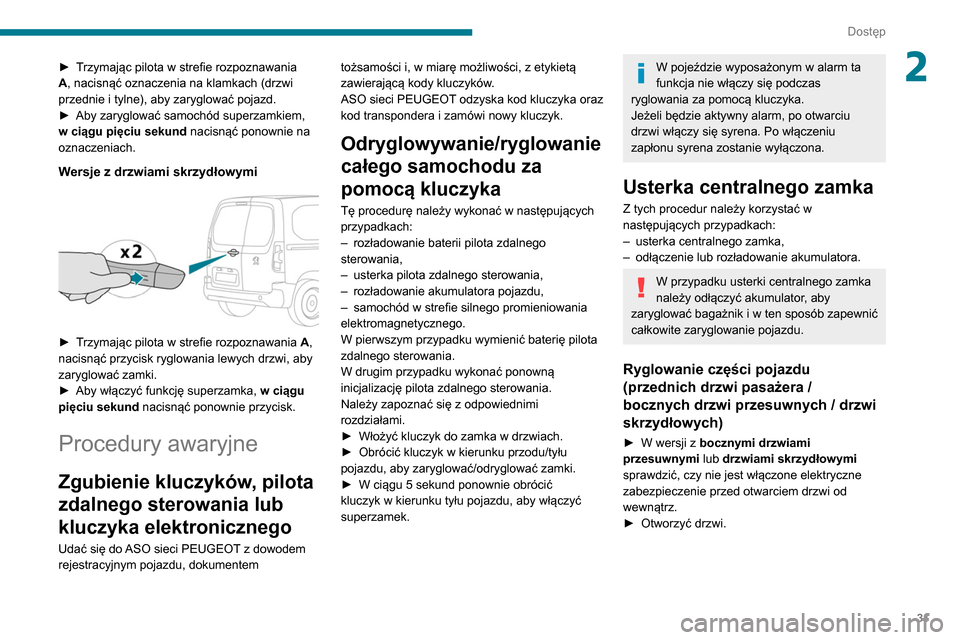

2► Trzymając pilota w strefie rozpoznawania
A, nacisnąć oznaczenia na klamkach (drzwi
przednie i tylne), aby zaryglować pojazd.
►
Aby zaryglować samochód superzamkiem,
w ciągu pięciu sekund nacisnąć ponownie na
oznaczeniach.
Wersje z drzwiami skrzydłowymi


► Trzymając pilota w strefie rozpoznawania A,
nacisnąć przycisk ryglowania lewych drzwi, aby
zaryglować zamki.
►

Aby włączyć funkcję superzamka, w ciągu
pięciu sekund nacisnąć ponownie przycisk.
Procedury awaryjne
Zgubienie kluczyków, pilota
zdalnego sterowania lub
kluczyka elektronicznego
Udać się do ASO sieci PEUGEOT z dowodem
rejestracyjnym pojazdu, dokumentem tożsamości i, w miarę możliwości, z etykietą
zawierającą kody kluczyków.
ASO sieci PEUGEOT odzyska kod kluczyka oraz
kod transpondera i zamówi nowy kluczyk.
Odryglowywanie/ryglowanie
całego samochodu za
pomocą kluczyka
Tę procedurę należy wykonać w następujących
przypadkach:
–

rozładowanie baterii pilota zdalnego
sterowania,
–


usterka pilota zdalnego sterowania,
–


rozładowanie akumulatora pojazdu,
–


samochód w strefie silnego promieniowania
elektromagnetycznego.
W pierwszym przypadku wymienić baterię pilota
zdalnego sterowania.
W drugim przypadku wykonać ponowną
inicjalizację pilota zdalnego sterowania.
Należy zapoznać się z odpowiednimi
rozdziałami.
►


Włożyć kluczyk do zamka w drzwiach.
►


Obrócić kluczyk w kierunku przodu/tyłu
pojazdu, aby zaryglować/odryglować zamki.
►


W ciągu 5 sekund ponownie obrócić
kluczyk w kierunku tyłu pojazdu, aby włączyć
superzamek.
W pojeździe wyposażonym w alarm ta
funkcja nie włączy się podczas
ryglowania za pomocą kluczyka.
Jeżeli będzie aktywny alarm, po otwarciu
drzwi włączy się syrena. Po włączeniu
zapłonu syrena zostanie wyłączona.
Usterka centralnego zamka
Z tych procedur należy korzystać w
następujących przypadkach:
–

usterka centralnego zamka,
–


odłączenie lub rozładowanie akumulatora.
W przypadku usterki centralnego zamka
należy odłączyć akumulator, aby
zaryglować bagażnik i w ten sposób zapewnić
całkowite zaryglowanie pojazdu.
Ryglowanie części pojazdu
(przednich drzwi pasażera /
bocznych drzwi przesuwnych / drzwi
skrzydłowych)
► W wersji z bocznymi drzwiami
przesuwnymi lub drzwiami skrzydłowymi
sprawdzić, czy nie jest włączone elektryczne
zabezpieczenie przed otwarciem drzwi od
wewnątrz.
►

Otworzyć drzwi.

32
Dostęp

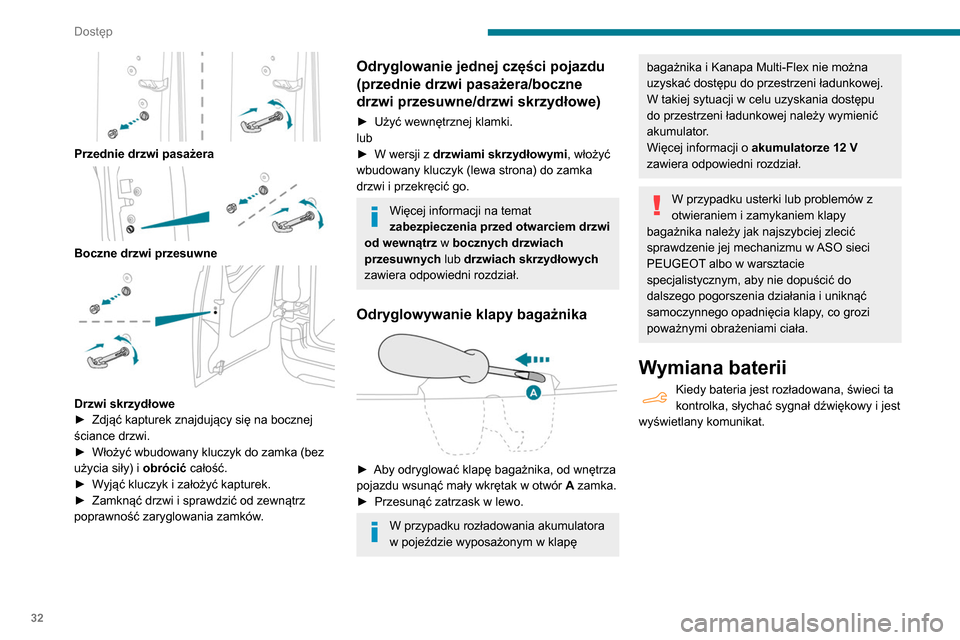

Przednie drzwi pasażera

Boczne drzwi przesuwne

Drzwi skrzydłowe
► Zdjąć kapturek znajdujący się na bocznej
ściance drzwi.
►

Włożyć wbudowany kluczyk do zamka (bez
użycia siły) i

obrócić całość.
►

W
yjąć kluczyk i założyć kapturek.
►

Zamknąć drzwi i sprawdzić od zewnątrz
poprawność zaryglowania zamków

.
Odryglowanie jednej części pojazdu
(przednie drzwi pasażera/boczne
drzwi przesuwne/drzwi skrzydłowe)
► Użyć wewnętrznej klamki.
lub
►

W wersji z
drzwiami skrzydłowymi, włożyć
wbudowany kluczyk (lewa strona) do zamka
drzwi i przekręcić go.
Więcej informacji na temat
zabezpieczenia przed otwarciem drzwi
od wewnątrz w bocznych drzwiach
przesuwnych lub drzwiach skrzydłowych
zawiera odpowiedni rozdział.
Odryglowywanie klapy bagażnika

► Aby odryglować klapę bagażnika, od wnętrza
pojazdu wsunąć mały wkrętak w otwór A
zamka.
►

Przesunąć zatrzask w lewo.
W przypadku rozładowania akumulatora
w pojeździe wyposażonym w klapę
bagażnika i Kanapa Multi-Flex nie można
uzyskać dostępu do przestrzeni ładunkowej.
W takiej sytuacji w celu uzyskania dostępu
do przestrzeni ładunkowej należy wymienić
akumulator.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
W przypadku usterki lub problemów z
otwieraniem i zamykaniem klapy
bagażnika należy jak najszybciej zlecić
sprawdzenie jej mechanizmu w ASO sieci
PEUGEOT albo w warsztacie
specjalistycznym, aby nie dopuścić do
dalszego pogorszenia działania i uniknąć
samoczynnego opadnięcia klapy, co grozi
poważnymi obrażeniami ciała.
Wymiana baterii
Kiedy bateria jest rozładowana, świeci ta
kontrolka, słychać sygnał dźwiękowy i jest
wyświetlany komunikat.

33
Dostęp

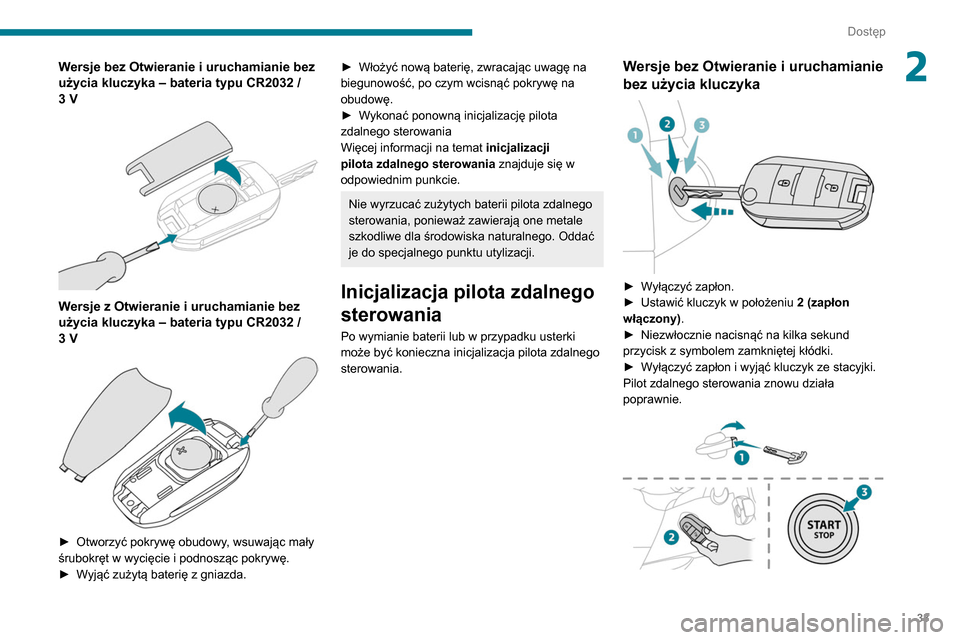

2Wersje bez Otwieranie i uruchamianie bez
użycia kluczyka ‒ bateria typu CR2032 /
3 V


Wersje z Otwieranie i uruchamianie bez
użycia kluczyka ‒ bateria typu CR2032 /
3 V


► Otworzyć pokrywę obudowy , wsuwając mały
śrubokręt w wycięcie i podnosząc pokrywę.
►

W
yjąć zużytą baterię z gniazda.
► Włożyć nową baterię, zwracając uwagę na
biegunowość, po czym wcisnąć pokrywę na
obudowę.
►

W
ykonać ponowną inicjalizację pilota
zdalnego sterowania
Więcej informacji na temat inicjalizacji
pilota zdalnego sterowania znajduje się w
odpowiednim punkcie.
Nie wyrzucać zużytych baterii pilota zdalnego
sterowania, ponieważ zawierają one metale
szkodliwe dla środowiska naturalnego. Oddać
je do specjalnego punktu utylizacji.
Inicjalizacja pilota zdalnego
sterowania
Po wymianie baterii lub w przypadku usterki
może być konieczna inicjalizacja pilota zdalnego
sterowania.
Wersje bez Otwieranie i uruchamianie
bez użycia kluczyka


► Wyłączyć zapłon.
► Ustawić kluczyk w położeniu 2 (zapłon
włączony)
.
►

Niezwłocznie nacisnąć na kilka sekund
przycisk z symbolem zamkniętej kłódki.
►


W
yłączyć zapłon i wyjąć kluczyk ze stacyjki.
Pilot zdalnego sterowania znowu działa
poprawnie.

34
Dostęp

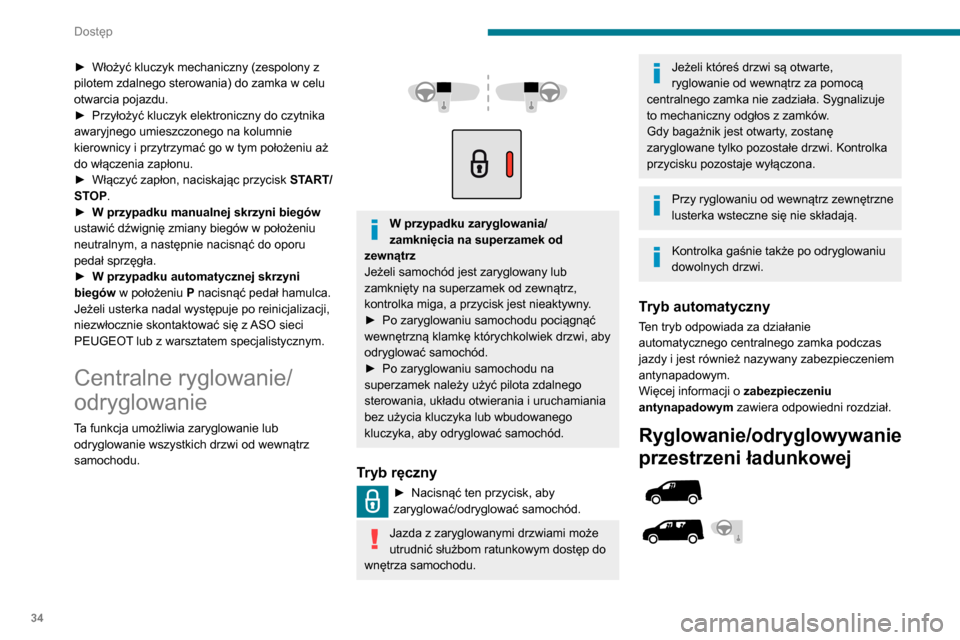

► Włożyć kluczyk mechaniczny (zespolony z
pilotem zdalnego sterowania) do zamka w celu
otwarcia pojazdu.
►

Przyłożyć kluczyk elektroniczny do czytnika
awaryjnego umieszczonego na kolumnie
kierownicy i przytrzymać go w tym położeniu aż
do włączenia zapłonu.
►


Włączyć zapłon, naciskając przycisk ST

ART/
STOP.
►

W przypadku manualnej skrzyni biegów
ustawić dźwignię zmiany biegów w położeniu
neutralnym, a następnie nacisnąć do oporu
pedał sprzęgła.
►


W przypadku automatycznej skrzyni
biegów w położeniu P

nacisnąć pedał hamulca.
Jeżeli usterka nadal występuje po reinicjalizacji,
niezwłocznie skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Centralne ryglowanie/
odryglowanie
Ta funkcja umożliwia zaryglowanie lub odryglowanie wszystkich drzwi od wewnątrz
samochodu.




W przypadku zaryglowania/
zamknięcia na superzamek od
zewnątrz
Jeżeli samochód jest zaryglowany lub
zamknięty na superzamek od zewnątrz,
kontrolka miga, a przycisk jest nieaktywny.
►

Po zaryglowaniu samochodu pociągnąć
wewnętrzną klamkę którychkolwiek drzwi, aby
odryglować samochód.
►


Po zaryglowaniu samochodu na
superzamek należy użyć pilota zdalnego
sterowania, układu otwierania i uruchamiania
bez użycia kluczyka lub wbudowanego
kluczyka, aby odryglować samochód.
Tryb ręczny
► Nacisnąć ten przycisk, aby
zaryglować/odryglować samochód.
Jazda z zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
wnętrza samochodu.
Jeżeli któreś drzwi są otwarte,
ryglowanie od wewnątrz za pomocą
centralnego zamka nie zadziała. Sygnalizuje
to mechaniczny odgłos z zamków.
Gdy bagażnik jest otwarty, zostanę
zaryglowane tylko pozostałe drzwi. Kontrolka
przycisku pozostaje wyłączona.
Przy ryglowaniu od wewnątrz zewnętrzne
lusterka wsteczne się nie składają.
Kontrolka gaśnie także po odryglowaniu
dowolnych drzwi.
Tryb automatyczny
Ten tryb odpowiada za działanie
automatycznego centralnego zamka podczas
jazdy i jest również nazywany zabezpieczeniem
antynapadowym.
Więcej informacji o zabezpieczeniu
antynapadowym zawiera odpowiedni rozdział.
Ryglowanie/odryglowywanie
przestrzeni ładunkowej

35
Dostęp
2

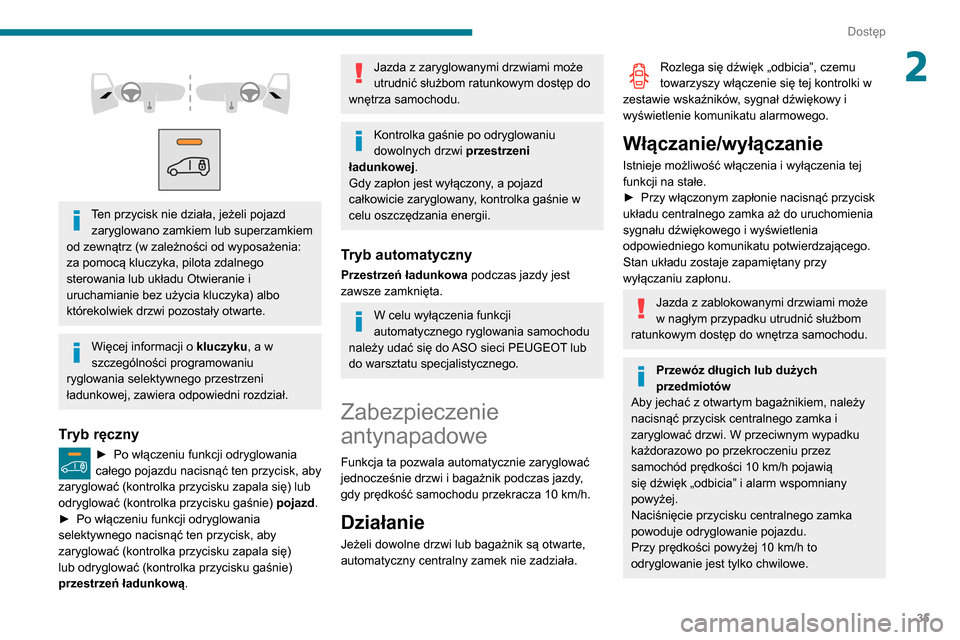

Ten przycisk nie działa, jeżeli pojazd zaryglowano zamkiem lub superzamkiem
od zewnątrz (w zależności od wyposażenia:
za pomocą kluczyka, pilota zdalnego
sterowania lub układu Otwieranie i
uruchamianie bez użycia kluczyka) albo
którekolwiek drzwi pozostały otwarte.
Więcej informacji o kluczyku, a w
szczególności programowaniu
ryglowania selektywnego przestrzeni
ładunkowej, zawiera odpowiedni rozdział.
Tryb ręczny
► Po włączeniu funkcji odryglowania
całego pojazdu nacisnąć ten przycisk, aby
zaryglować (kontrolka przycisku zapala się) lub
odryglować (kontrolka przycisku gaśnie) pojazd.
►

Po włączeniu funkcji odryglowania
selektywnego nacisnąć ten przycisk, aby
zaryglować (kontrolka przycisku zapala się)
lub odryglować (kontrolka przycisku gaśnie)
przestrzeń ładunkową

.
Jazda z zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
wnętrza samochodu.
Kontrolka gaśnie po odryglowaniu
dowolnych drzwi przestrzeni
ładunkowej .
Gdy zapłon jest wyłączony, a pojazd
całkowicie zaryglowany, kontrolka gaśnie w
celu oszczędzania energii.
Tryb automatyczny
Przestrzeń ładunkowa podczas jazdy jest
zawsze zamknięta.
W celu wyłączenia funkcji
automatycznego ryglowania samochodu
należy udać się do ASO sieci PEUGEOT lub
do warsztatu specjalistycznego.
Zabezpieczenie
antynapadowe
Funkcja ta pozwala automatycznie zaryglować
jednocześnie drzwi i bagażnik podczas jazdy,
gdy prędkość samochodu przekracza 10 km/h.
Działanie
Jeżeli dowolne drzwi lub bagażnik są otwarte,
automatyczny centralny zamek nie zadziała.
Rozlega się dźwięk „odbicia”, czemu
towarzyszy włączenie się tej kontrolki w
zestawie wskaźników, sygnał dźwiękowy i
wyświetlenie komunikatu alarmowego.
Włączanie/wyłączanie
Istnieje możliwość włączenia i wyłączenia tej
funkcji na stałe.
►

Przy włączonym zapłonie nacisnąć przycisk
układu centralnego zamka aż do uruchomienia
sygnału dźwiękowego i wyświetlenia
odpowiedniego komunikatu potwierdzającego.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.
Jazda z zablokowanymi drzwiami może
w nagłym przypadku utrudnić służbom
ratunkowym dostęp do wnętrza samochodu.
Przewóz długich lub dużych
przedmiotów
Aby jechać z otwartym bagażnikiem, należy
nacisnąć przycisk centralnego zamka i
zaryglować drzwi. W przeciwnym wypadku
każdorazowo po przekroczeniu przez
samochód prędkości 10 km/h pojawią
się dźwięk „odbicia” i alarm wspomniany
powyżej.
Naciśnięcie przycisku centralnego zamka
powoduje odryglowanie pojazdu.
Przy prędkości powyżej 10 km/h to
odryglowanie jest tylko chwilowe.

36
Dostęp

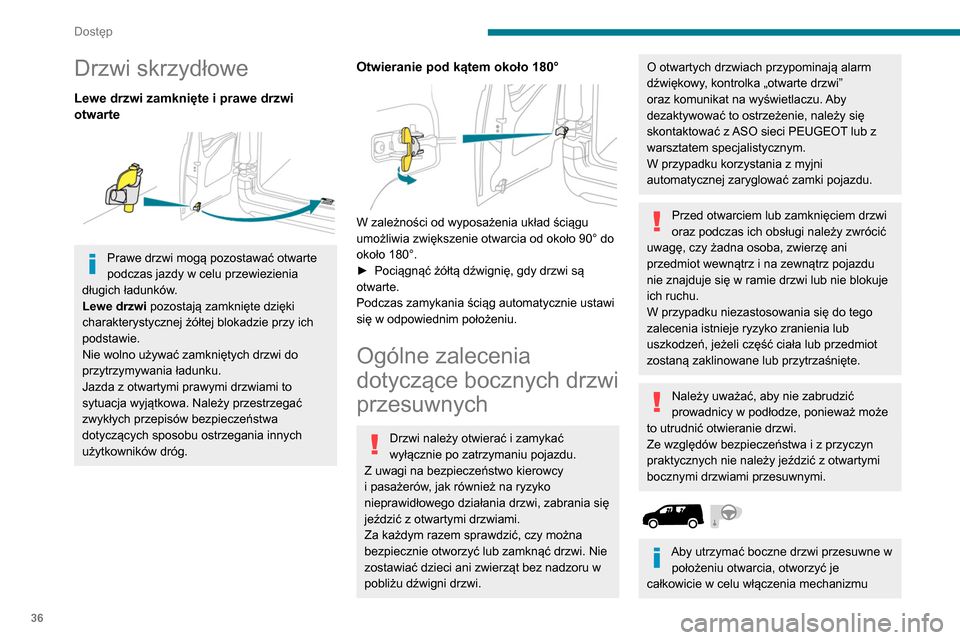

Drzwi skrzydłowe
Lewe drzwi zamknięte i prawe drzwi
otwarte


Prawe drzwi mogą pozostawać otwarte
podczas jazdy w celu przewiezienia
długich ładunków.
Lewe drzwi pozostają zamknięte dzięki
charakterystycznej żółtej blokadzie przy ich
podstawie.
Nie wolno używać zamkniętych drzwi do
przytrzymywania ładunku.
Jazda z otwartymi prawymi drzwiami to
sytuacja wyjątkowa. Należy przestrzegać
zwykłych przepisów bezpieczeństwa
dotyczących sposobu ostrzegania innych
użytkowników dróg.
Otwieranie pod kątem około 180°

W zależności od wyposażenia układ ściągu
umożliwia zwiększenie otwarcia od około 90° do
około 180°.
►

Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania ściąg automatycznie ustawi
się w odpowiednim położeniu.
Ogólne zalecenia
dotyczące bocznych drzwi
przesuwnych
Drzwi należy otwierać i zamykać
wyłącznie po zatrzymaniu pojazdu.
Z uwagi na bezpieczeństwo kierowcy
i pasażerów, jak również na ryzyko
nieprawidłowego działania drzwi, zabrania się
jeździć z otwartymi drzwiami.
Za każdym razem sprawdzić, czy można
bezpiecznie otworzyć lub zamknąć drzwi. Nie
zostawiać dzieci ani zwierząt bez nadzoru w
pobliżu dźwigni drzwi.
O otwartych drzwiach przypominają alarm
dźwiękowy, kontrolka „otwarte drzwi”
oraz komunikat na wyświetlaczu. Aby
dezaktywować to ostrzeżenie, należy się
skontaktować z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
W przypadku korzystania z myjni
automatycznej zaryglować zamki pojazdu.
Przed otwarciem lub zamknięciem drzwi
oraz podczas ich obsługi należy zwrócić
uwagę, czy żadna osoba, zwierzę ani
przedmiot wewnątrz i na zewnątrz pojazdu
nie znajduje się w ramie drzwi lub nie blokuje
ich ruchu.
W przypadku niezastosowania się do tego
zalecenia istnieje ryzyko zranienia lub
uszkodzeń, jeżeli część ciała lub przedmiot
zostaną zaklinowane lub przytrzaśnięte.
Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, ponieważ może
to utrudnić otwieranie drzwi.
Ze względów bezpieczeństwa i z przyczyn
praktycznych nie należy jeździć z otwartymi
bocznymi drzwiami przesuwnymi.


Aby utrzymać boczne drzwi przesuwne w położeniu otwarcia, otworzyć je
całkowicie w celu włączenia mechanizmu

37

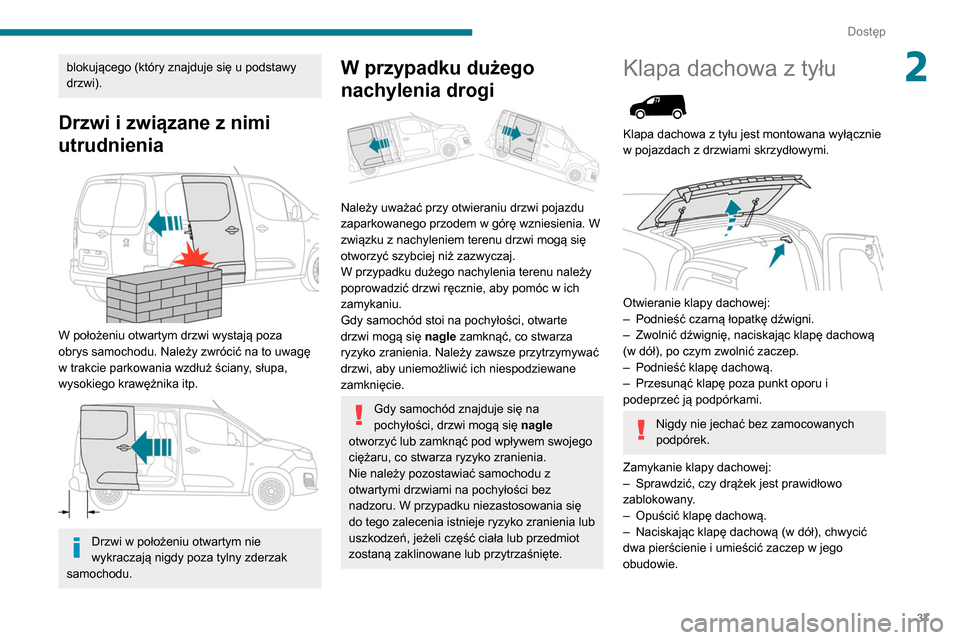

Dostęp
2blokującego (który znajduje się u podstawy
drzwi).
Drzwi i związane z nimi
utrudnienia


W położeniu otwartym drzwi wystają poza
obrys samochodu. Należy zwrócić na to uwagę
w trakcie parkowania wzdłuż ściany, słupa,
wysokiego krawężnika itp.


Drzwi w położeniu otwartym nie
wykraczają nigdy poza tylny zderzak
samochodu.
W przypadku dużego
nachylenia drogi


Należy uważać przy otwieraniu drzwi pojazdu
zaparkowanego przodem w górę wzniesienia. W
związku z nachyleniem terenu drzwi mogą się
otworzyć szybciej niż zazwyczaj.
W przypadku dużego nachylenia terenu należy
poprowadzić drzwi ręcznie, aby pomóc w ich
zamykaniu.
Gdy samochód stoi na pochyłości, otwarte
drzwi mogą się nagle zamknąć, co stwarza
ryzyko zranienia. Należy zawsze przytrzymywać
drzwi, aby uniemożliwić ich niespodziewane
zamknięcie.
Gdy samochód znajduje się na
pochyłości, drzwi mogą się nagle
otworzyć lub zamknąć pod wpływem swojego
ciężaru, co stwarza ryzyko zranienia.
Nie należy pozostawiać samochodu z
otwartymi drzwiami na pochyłości bez
nadzoru. W przypadku niezastosowania się
do tego zalecenia istnieje ryzyko zranienia lub
uszkodzeń, jeżeli część ciała lub przedmiot
zostaną zaklinowane lub przytrzaśnięte.
Klapa dachowa z tyłu

Klapa dachowa z tyłu jest montowana wyłącznie
w pojazdach z drzwiami skrzydłowymi.


Otwieranie klapy dachowej:
– Podnieść czarną łopatkę dźwigni.
–

Zwolnić dźwignię, naciskając klapę dachową
(w dół), po czym zwolnić zaczep.
–


Podnieść klapę dachową.
–


Przesunąć klapę poza punkt oporu i
podeprzeć ją podpórkami.
Nigdy nie jechać bez zamocowanych
podpórek.
Zamykanie klapy dachowej:
–

Sprawdzić, czy drążek jest prawidłowo
zablokowany

.
–

Opuścić klapę dachową.
–


Naciskając klapę dachową (w dół), chwycić
dwa pierścienie i umieścić zaczep w jego
obudowie.

38

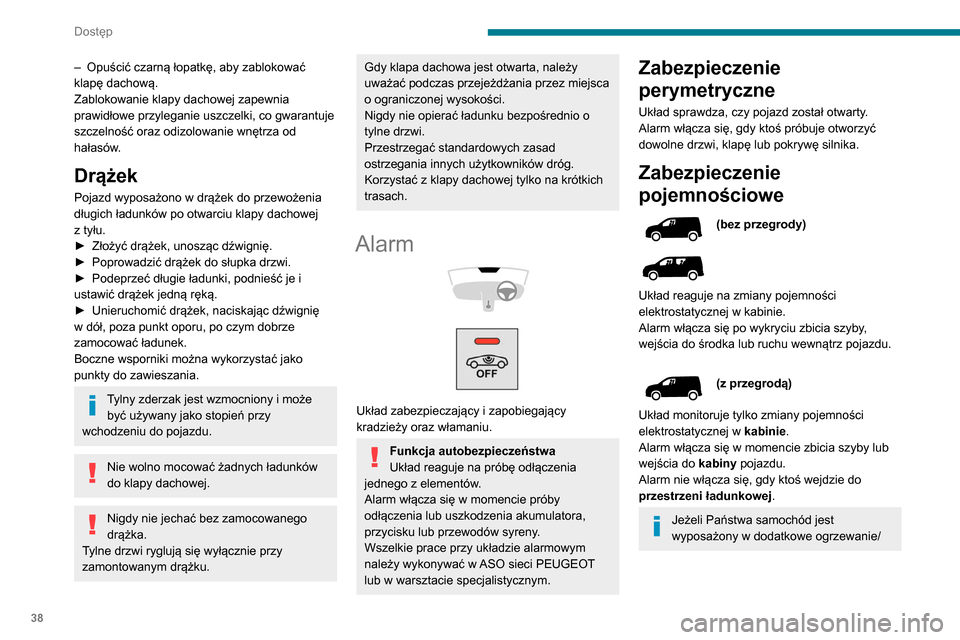

Dostęp
– Opuścić czarną łopatkę, aby zablokować
klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe przyleganie uszczelki, co gwarantuje
szczelność oraz odizolowanie wnętrza od
hałasów
.
Drążek
Pojazd wyposażono w drążek do przewożenia
długich ładunków po otwarciu klapy dachowej
z tyłu.
►
Złożyć drążek, unosząc dźwignię.
►


Poprowadzić drążek do słupka drzwi.
►


Podeprzeć długie ładunki, podnieść je i
ustawić drążek jedną ręką.
►


Unieruchomić drążek, naciskając dźwignię
w dół, poza punkt oporu, po czym dobrze
zamocować ładunek.
Boczne wsporniki można wykorzystać jako
punkty do zawieszania.
Tylny zderzak jest wzmocniony i może być używany jako stopień przy
wchodzeniu do pojazdu.
Nie wolno mocować żadnych ładunków
do klapy dachowej.
Nigdy nie jechać bez zamocowanego
drążka.
Tylne drzwi ryglują się wyłącznie przy
zamontowanym drążku.
Gdy klapa dachowa jest otwarta, należy
uważać podczas przejeżdżania przez miejsca
o ograniczonej wysokości.
Nigdy nie opierać ładunku bezpośrednio o
tylne drzwi.
Przestrzegać standardowych zasad
ostrzegania innych użytkowników dróg.
Korzystać z klapy dachowej tylko na krótkich
trasach.
Alarm



Układ zabezpieczający i zapobiegający
kradzieży oraz włamaniu.
Funkcja autobezpieczeństwa
Układ reaguje na próbę odłączenia
jednego z elementów.
Alarm włącza się w momencie próby
odłączenia lub uszkodzenia akumulatora,
przycisku lub przewodów syreny.
Wszelkie prace przy układzie alarmowym
należy wykonywać w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Zabezpieczenie
perymetryczne
Układ sprawdza, czy pojazd został otwarty.
Alarm włącza się, gdy ktoś próbuje otworzyć
dowolne drzwi, klapę lub pokrywę silnika.
Zabezpieczenie
pojemnościowe
(bez przegrody)


Układ reaguje na zmiany pojemności
elektrostatycznej w kabinie.
Alarm włącza się po wykryciu zbicia szyby,
wejścia do środka lub ruchu wewnątrz pojazdu.
(z przegrodą)
Układ monitoruje tylko zmiany pojemności
elektrostatycznej w kabinie.
Alarm włącza się w momencie zbicia szyby lub
wejścia do kabiny pojazdu.
Alarm nie włącza się, gdy ktoś wejdzie do
przestrzeni ładunkowej .
Jeżeli Państwa samochód jest
wyposażony w dodatkowe ogrzewanie/
