2020 Peugeot Boxer Manuel du propriétaire (in French)

71
Conduite
6Carte confidentielle

Elle vous est remise lors de la livraison de votre
véhicule avec le double des clés.
Elle renferme le code d'identification nécessaire
à toute intervention par le réseau PEUGEOT sur
le système d'antidémarrage électronique. Ce
code est masqué par un film à ne retirer qu'en
cas de besoin.
Conservez votre carte en lieu sûr, jamais à
l'intérieur du véhicule.
A l'occasion d'un voyage loin de votre domicile,
emportez cette carte au même titre que vos
papiers personnels.
Démarrage-arrêt du
moteur
Contacteur

Position STOP : antivol.
Le contact est coupé.
Position MAR : mise du contact.
Certains accessoires peuvent fonctionner.
Position AV V (Avviemento) : démarreur.
Le démarreur est actionné.
Évitez d'accrocher un objet lourd à la clé
ou à la télécommande qui pèserait sur
son axe dans le contacteur et pourrait
engendrer un dysfonctionnement.
Démarrage du moteur
► Avec le frein de stationnement serré et la
boîte de vitesses au point mort, tourner la clé sur
la position MAR.
► Attendre l'extinction de ce témoin, puis
actionner le démarreur (position AV
V)
jusqu'au démarrage du moteur.
La durée d'allumage du témoin dépend des
conditions climatiques.
Moteur chaud, le témoin s'allume quelques
instants, vous pouvez démarrer sans attendre.
►

Dès que le moteur tourne, relâcher la clé.
Témoin antidémarrage
Si ce témoin s'allume, changer de clé
et faire vérifier la clé défaillante par le réseau
PEUGEOT.
Arrêt du moteur
► Immobiliser le véhicule.
► Ramener la clé sur la position ST
OP.
En basses températures
Dans les zones montagneuses et/ou
froides, il est conseillé d'utiliser un carburant
de type "hiver" adapté aux températures
basses ou négatives.
Système de mise en veille
de la batterie
Dans le cas d'une non-utilisation prolongée
de votre véhicule, comme à l'occasion d'un

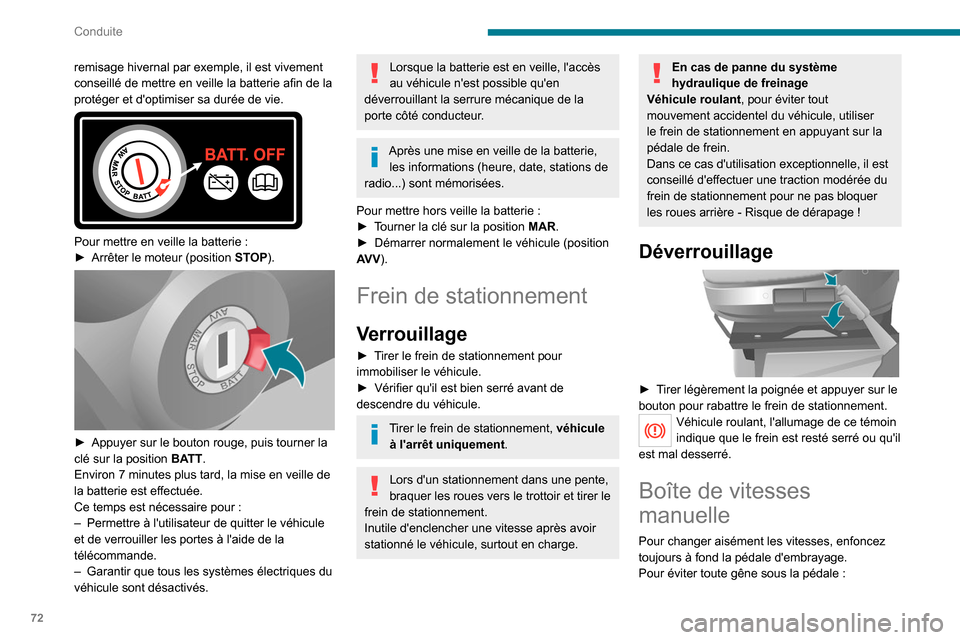

72
Conduite
remisage hivernal par exemple, il est vivement
conseillé de mettre en veille la batterie afin de la
protéger et d'optimiser sa durée de vie.


Pour mettre en veille la batterie :
► Arrêter le moteur (position ST
OP).


► Appuyer sur le bouton rouge, puis tourner la
clé sur la position BA
TT.
Environ 7 minutes plus tard, la mise en veille de
la batterie est effectuée.
Ce temps est nécessaire pour :
–

Permettre à l'utilisateur de quitter le véhicule
et de verrouiller les portes à l'aide de la
télécommande.
–


Garantir que tous les systèmes électriques du
véhicule sont désactivés.
Lorsque la batterie est en veille, l'accès
au véhicule n'est possible qu'en
déverrouillant la serrure mécanique de la
porte côté conducteur.
Après une mise en veille de la batterie, les informations (heure, date, stations de
radio...) sont mémorisées.
Pour mettre hors veille la batterie :
►

T

ourner la clé sur la position MAR.
►

Démarrer normalement le véhicule (position
AV

V ).
Frein de stationnement
Verrouillage
► Tirer le frein de stationnement pour
immobiliser le véhicule.
►

Vérifier qu'il est bien serré avant de
descendre du véhicule.
Tirer le frein de stationnement, véhicule
à l'arrêt uniquement.
Lors d'un stationnement dans une pente,
braquer les roues vers le trottoir et tirer le
frein de stationnement.
Inutile d'enclencher une vitesse après avoir
stationné le véhicule, surtout en charge.
En cas de panne du système
hydraulique de freinage
Véhicule roulant , pour éviter tout
mouvement accidentel du véhicule, utiliser
le frein de stationnement en appuyant sur la
pédale de frein.
Dans ce cas d'utilisation exceptionnelle, il est
conseillé d'effectuer une traction modérée du
frein de stationnement pour ne pas bloquer
les roues arrière
- Risque de dérapage !
Déverrouillage

► Tirer légèrement la poignée et appuyer sur le
bouton pour rabattre le frein de stationnement.
Véhicule roulant, l'allumage de ce témoin
indique que le frein est resté serré ou qu'il
est mal desserré.
Boîte de vitesses
manuelle
Pour changer aisément les vitesses, enfoncez
toujours à fond la pédale d'embrayage.
Pour éviter toute gêne sous la pédale :

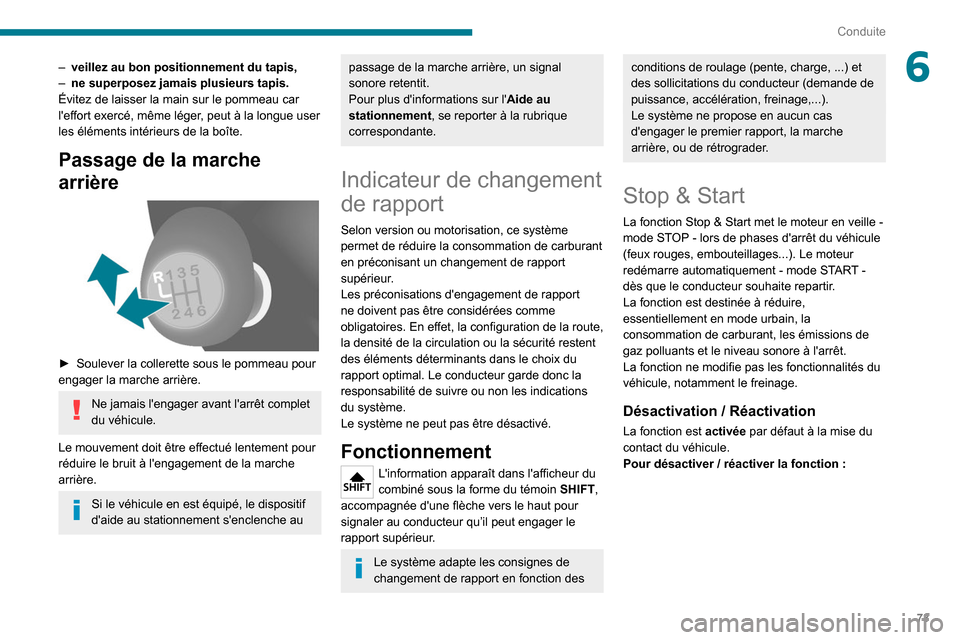

73
Conduite
6– veillez au bon positionnement du tapis,
– ne superposez jamais plusieurs tapis.
Évitez de laisser la main sur le pommeau car
l'effort exercé, même léger
, peut à la longue user
les éléments intérieurs de la boîte.
Passage de la marche
arrière


► Soulever la collerette sous le pommeau pour
engager la marche arrière.
Ne jamais l'engager avant l'arrêt complet
du véhicule.
Le mouvement doit être effectué lentement pour
réduire le bruit à l'engagement de la marche
arrière.
Si le véhicule en est équipé, le dispositif
d'aide au stationnement s'enclenche au
passage de la marche arrière, un signal
sonore retentit.
Pour plus d'informations sur l' Aide au
stationnement, se reporter à la rubrique
correspondante.
Indicateur de changement
de rapport
Selon version ou motorisation, ce système
permet de réduire la consommation de carburant
en préconisant un changement de rapport
supérieur.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la route,
la densité de la circulation ou la sécurité restent
des éléments déterminants dans le choix du
rapport optimal. Le conducteur garde donc la
responsabilité de suivre ou non les indications
du système.
Le système ne peut pas être désactivé.
Fonctionnement
L'information apparaît dans l'afficheur du
combiné sous la forme du témoin SHIFT,
accompagnée d'une flèche vers le haut pour
signaler au conducteur qu’il peut engager le
rapport supérieur.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge, ...) et
des sollicitations du conducteur (demande de
puissance, accélération, freinage,...).
Le système ne propose en aucun cas
d'engager le premier rapport, la marche
arrière, ou de rétrograder.
Stop & Start
La fonction Stop & Start met le moteur en veille -
mode STOP - lors de phases d'arrêt du véhicule
(feux rouges, embouteillages...). Le moteur
redémarre automatiquement - mode START


-
dès que le conducteur souhaite repartir.
La fonction est destinée à réduire,
essentiellement en mode urbain, la
consommation de carburant, les émissions de
gaz polluants et le niveau sonore à l'arrêt.
La fonction ne modifie pas les fonctionnalités du
véhicule, notamment le freinage.
Désactivation / Réactivation
La fonction est activée par défaut à la mise du
contact du véhicule.
Pour désactiver
/ réactiver la fonction :

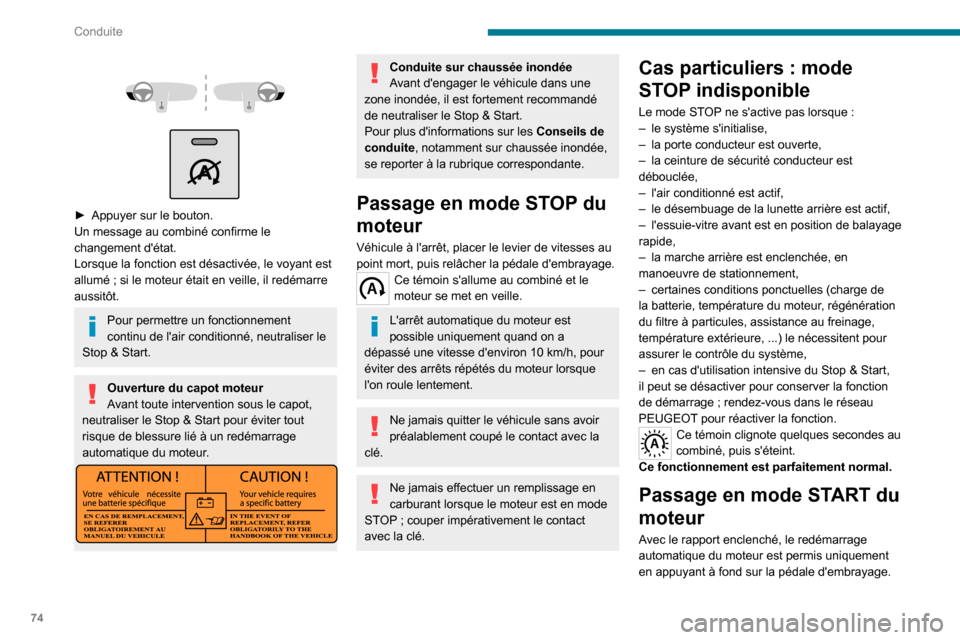

74
Conduite




► Appuyer sur le bouton.
Un message au combiné confirme le
changement d'état.
Lorsque la fonction est désactivée, le voyant est
allumé
; si le moteur était en veille, il redémarre
aussitôt.
Pour permettre un fonctionnement
continu de l'air conditionné, neutraliser le
Stop & Start.
Ouverture du capot moteur
Avant toute intervention sous le capot,
neutraliser le Stop & Start pour éviter tout
risque de blessure lié à un redémarrage
automatique du moteur.
Conduite sur chaussée inondée
Avant d'engager le véhicule dans une
zone inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils de
conduite, notamment sur chaussée inondée,
se reporter à la rubrique correspondante.
Passage en mode STOP du
moteur
Véhicule à l'arrêt, placer le levier de vitesses au
point mort, puis relâcher la pédale d'embrayage.
Ce témoin s'allume au combiné et le
moteur se met en veille.
L'arrêt automatique du moteur est
possible uniquement quand on a
dépassé une vitesse d'environ 10 km/h, pour
éviter des arrêts répétés du moteur lorsque
l'on roule lentement.
Ne jamais quitter le véhicule sans avoir
préalablement coupé le contact avec la
clé.
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP ; couper impérativement le contact
avec la clé.
Cas particuliers : mode
STOP indisponible
Le mode STOP ne s'active pas lorsque :
– le système s'initialise,
–

la porte conducteur est ouverte,
–


la ceinture de sécurité conducteur est
débouclée,
–


l'air conditionné est actif,
–


le désembuage de la lunette arrière est actif,
–


l'essuie-vitre
avant est en position de balayage
rapide,
–

la marche arrière est enclenchée, en
manoeuvre de stationnement,
–


certaines conditions ponctuelles (charge de
la batterie, température du moteur

, régénération
du filtre à particules, assistance au freinage,
température extérieure, ...) le nécessitent pour
assurer le contrôle du système,
–

en cas d'utilisation intensive du Stop & Start,
il peut se désactiver pour conserver la fonction
de démarrage ; rendez-vous dans le réseau
PEUGEOT

pour réactiver la fonction.
Ce témoin clignote quelques secondes au
combiné, puis s'éteint.
Ce fonctionnement est parfaitement normal.
Passage en mode START du
moteur
Avec le rapport enclenché, le redémarrage
automatique du moteur est permis uniquement
en appuyant à fond sur la pédale d'embrayage.

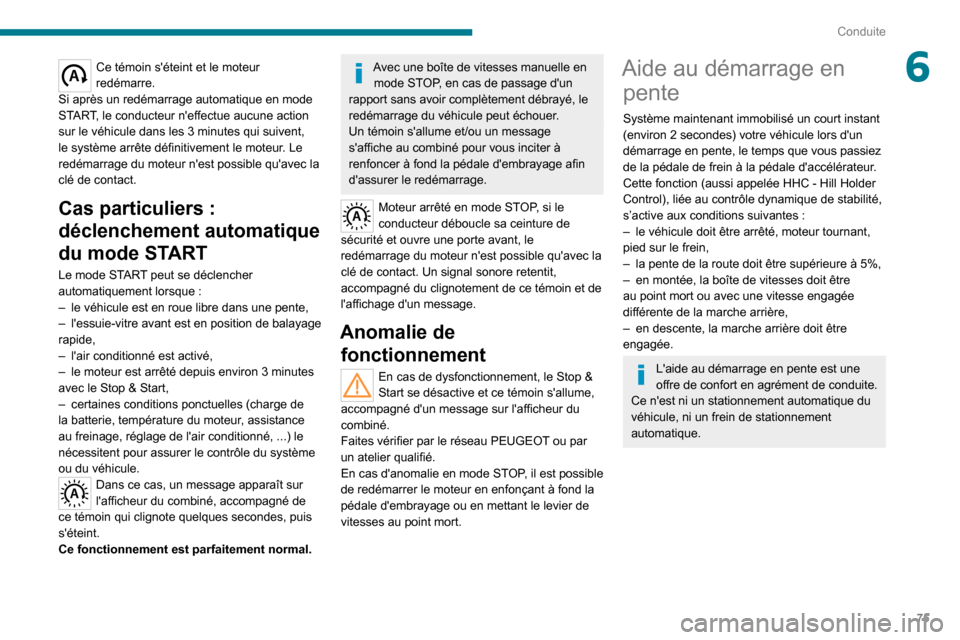

75
Conduite
6Ce témoin s'éteint et le moteur
redémarre.
Si après un redémarrage automatique en mode
START, le conducteur n'effectue aucune action
sur le véhicule dans les 3 minutes qui suivent,
le système arrête définitivement le moteur. Le
redémarrage du moteur n'est possible qu'avec la
clé de contact.
Cas particuliers :
déclenchement automatique
du mode START
Le mode START peut se déclencher
automatiquement lorsque :
–

le véhicule est en roue libre dans une pente,
–


l'essuie-vitre
avant est en position de balayage
rapide,
–

l'air conditionné est activé,
–


le moteur est arrêté depuis environ 3 minutes
avec le Stop & Start,
–


certaines conditions ponctuelles (charge de
la batterie, température du moteur

, assistance
au freinage, réglage de l'air conditionné, ...) le
nécessitent pour assurer le contrôle du système
ou du véhicule.
Dans ce cas, un message apparaît sur
l'afficheur du combiné, accompagné de
ce témoin qui clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement normal.
Avec une boîte de vitesses manuelle en mode STOP, en cas de passage d'un
rapport sans avoir complètement débrayé, le
redémarrage du véhicule peut échouer.
Un témoin s'allume et/ou un message
s'affiche au combiné pour vous inciter à
renfoncer à fond la pédale d'embrayage afin
d'assurer le redémarrage.
Moteur arrêté en mode STOP, si le
conducteur déboucle sa ceinture de
sécurité et ouvre une porte avant, le
redémarrage du moteur n'est possible qu'avec la
clé de contact. Un signal sonore retentit,
accompagné du clignotement de ce témoin et de
l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement, le Stop &
Start se désactive et ce témoin s'allume,
accompagné d'un message sur l'afficheur du
combiné.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est possible
de redémarrer le moteur en enfonçant à fond la
pédale d'embrayage ou en mettant le levier de
vitesses au point mort.
Aide au démarrage en pente
Système maintenant immobilisé un court instant
(environ 2 secondes) votre véhicule lors d'un
démarrage en pente, le temps que vous passiez
de la pédale de frein à la pédale d'accélérateur.
Cette fonction (aussi appelée HHC - Hill Holder
Control), liée au contrôle dynamique de stabilité,
s’active aux conditions suivantes :
–

le véhicule doit être arrêté, moteur tournant,
pied sur le frein,
–


la pente de la route doit être supérieure à 5%,
–


en montée, la boîte de vitesses doit être
au point mort ou avec une vitesse engagée
différente de la marche arrière,
–


en descente, la marche arrière doit être
engagée.
L'aide au démarrage en pente est une
offre de confort en agrément de conduite.
Ce n'est ni un stationnement automatique du
véhicule, ni un frein de stationnement
automatique.

76
Conduite

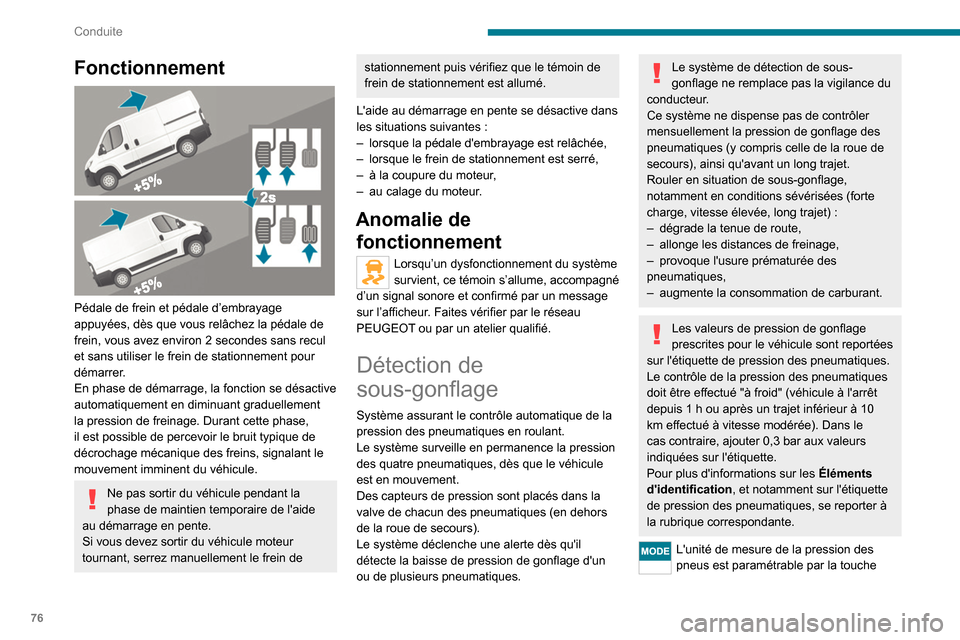

Fonctionnement

Pédale de frein et pédale d’embrayage
appuyées, dès que vous relâchez la pédale de
frein, vous avez environ 2 secondes sans recul
et sans utiliser le frein de stationnement pour
démarrer.
En phase de démarrage, la fonction se désactive
automatiquement en diminuant graduellement
la pression de freinage. Durant cette phase,
il est possible de percevoir le bruit typique de
décrochage mécanique des freins, signalant le
mouvement imminent du véhicule.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein de
stationnement puis vérifiez que le témoin de
frein de stationnement est allumé.
L'aide au démarrage en pente se désactive dans
les situations suivantes
:
–

lorsque la pédale d'embrayage est relâchée,
–


lorsque le frein de stationnement est serré,
–


à la coupure du moteur
,
–

au calage du moteur
.
Anomalie de fonctionnement
Lorsqu’un dysfonctionnement du système
survient, ce témoin s’allume, accompagné
d’un signal sonore et confirmé par un message
sur l’afficheur. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.
Détection de
sous-gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système surveille en permanence la pression
des quatre pneumatiques, dès que le véhicule
est en mouvement.
Des capteurs de pression sont placés dans la
valve de chacun des pneumatiques (en dehors
de la roue de secours).
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques.
Le système de détection de sous-
gonflage ne remplace pas la vigilance du
conducteur.
Ce système ne dispense pas de contrôler
mensuellement la pression de gonflage des
pneumatiques (y compris celle de la roue de
secours), ainsi qu'avant un long trajet.
Rouler en situation de sous-gonflage,
notamment en conditions sévérisées (forte
charge, vitesse élevée, long trajet)
:
–

dégrade la tenue de route,
–


allonge les distances de freinage,
–


provoque l'usure prématurée des
pneumatiques,
–


augmente la consommation de carburant.
Les valeurs de pression de gonflage
prescrites pour le véhicule sont reportées
sur l'étiquette de pression des pneumatiques.
Le contrôle de la pression des pneumatiques
doit être effectué "à froid" (véhicule à l'arrêt
depuis 1 h ou après un trajet inférieur à 10
km effectué à vitesse modérée). Dans le
cas contraire, ajouter 0,3 bar aux valeurs
indiquées sur l'étiquette.
Pour plus d'informations sur les Éléments
d'identification , et notamment sur l'étiquette
de pression des pneumatiques, se reporter à
la rubrique correspondante.
L'unité de mesure de la pression des
pneus est paramétrable par la touche

77
Conduite

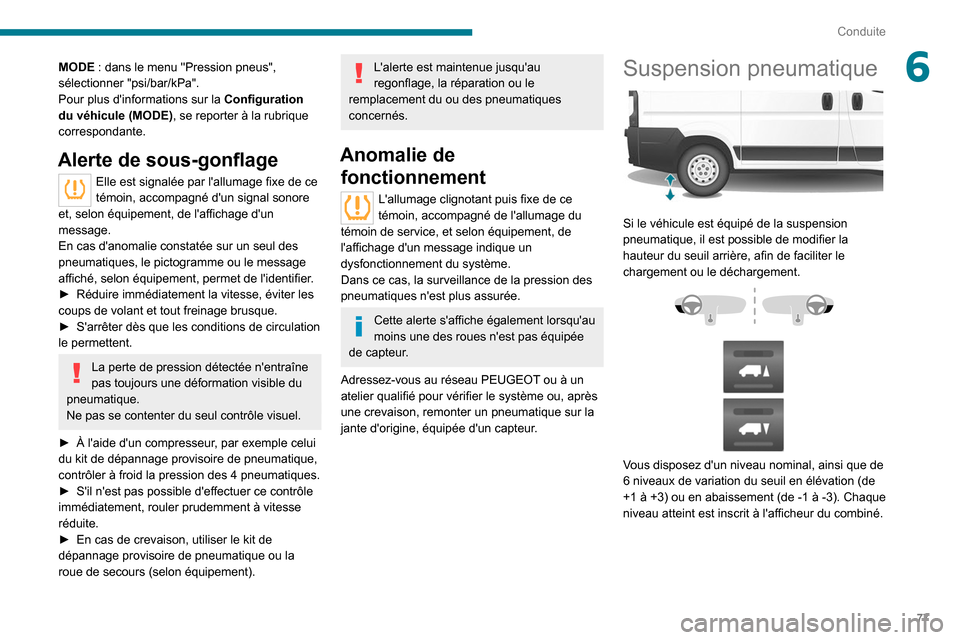

6MODE : dans le menu "Pression pneus",
sélectionner "psi/bar/kPa".
Pour plus d'informations sur la Configuration
du véhicule (MODE) , se reporter à la rubrique
correspondante.
Alerte de sous-gonflage
Elle est signalée par l'allumage fixe de ce
témoin, accompagné d'un signal sonore
et, selon équipement, de l'affichage d'un
message.
En cas d'anomalie constatée sur un seul des
pneumatiques, le pictogramme ou le message
affiché, selon équipement, permet de l'identifier.
►

Réduire immédiatement la vitesse, éviter les
coups de volant et tout freinage brusque.
►


S'arrêter dès que les conditions de circulation
le permettent.
La perte de pression détectée n'entraîne
pas toujours une déformation visible du
pneumatique.
Ne pas se contenter du seul contrôle visuel.
►

À l'aide d'un compresseur
, par exemple celui
du kit de dépannage provisoire de pneumatique,
contrôler à froid la pression des 4
pneumatiques.
►

S'il n'est pas possible d'effectuer ce contrôle
immédiatement, rouler prudemment à vitesse
réduite.
►


En cas de crevaison, utiliser le kit de
dépannage provisoire de pneumatique ou la
roue de secours (selon équipement).
L'alerte est maintenue jusqu'au
regonflage, la réparation ou le
remplacement du ou des pneumatiques
concernés.
Anomalie de fonctionnement
L'allumage clignotant puis fixe de ce
témoin, accompagné de l'allumage du
témoin de service, et selon équipement, de
l'affichage d'un message indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de la pression des
pneumatiques n'est plus assurée.
Cette alerte s'affiche également lorsqu'au
moins une des roues n'est pas équipée
de capteur.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour vérifier le système ou, après
une crevaison, remonter un pneumatique sur la
jante d'origine, équipée d'un capteur.
Suspension pneumatique

Si le véhicule est équipé de la suspension
pneumatique, il est possible de modifier la
hauteur du seuil arrière, afin de faciliter le
chargement ou le déchargement.




Vous disposez d'un niveau nominal, ainsi que de
6 niveaux de variation du seuil en élévation (de
+1 à +3) ou en abaissement (de -1 à -3). Chaque
niveau atteint est inscrit à l'afficheur du combiné.

78
Conduite

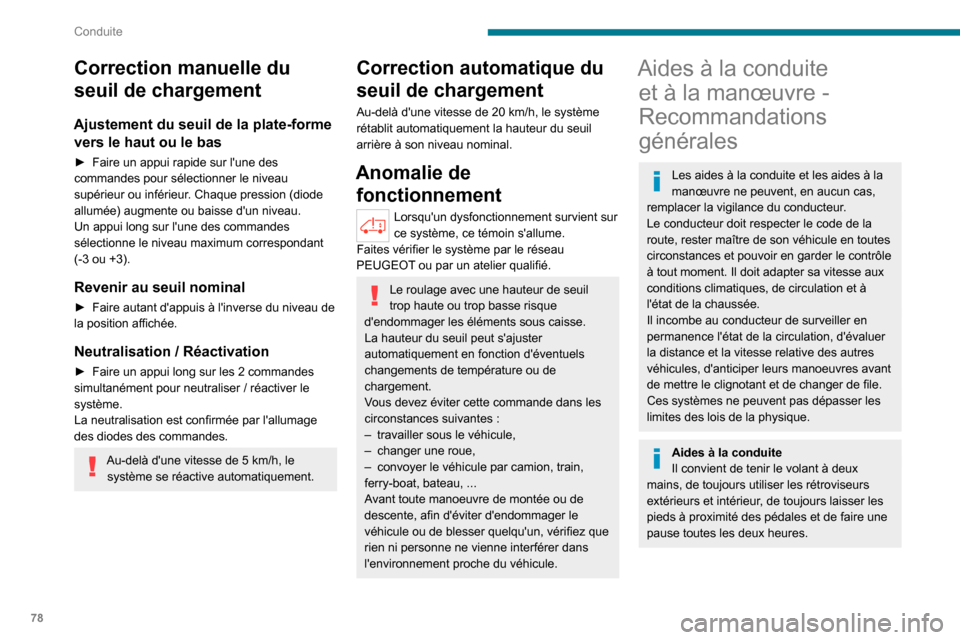

Correction manuelle du
seuil de chargement
Ajustement du seuil de la plate-forme vers le haut ou le bas
► Faire un appui rapide sur l'une des
commandes pour sélectionner le niveau
supérieur ou inférieur
. Chaque pression (diode
allumée) augmente ou baisse d'un niveau.
Un appui long sur l'une des commandes
sélectionne le niveau maximum correspondant
(-3 ou +3).
Revenir au seuil nominal
► Faire autant d'appuis à l'inverse du niveau de
la position affichée.
Neutralisation / Réactivation
► Faire un appui long sur les 2 commandes
simultanément pour neutraliser / réactiver le
système.
La neutralisation est confirmée par l'allumage
des diodes des commandes.
Au-delà d'une vitesse de 5 km/h, le système se réactive automatiquement.
Correction automatique du
seuil de chargement
Au-delà d'une vitesse de 20 km/h, le système
rétablit automatiquement la hauteur du seuil
arrière à son niveau nominal.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement survient sur
ce système, ce témoin s'allume.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Le roulage avec une hauteur de seuil
trop haute ou trop basse risque
d'endommager les éléments sous caisse.
La hauteur du seuil peut s'ajuster
automatiquement en fonction d'éventuels
changements de température ou de
chargement.
Vous devez éviter cette commande dans les
circonstances suivantes :
–

travailler sous le véhicule,
–


changer une roue,
–


convoyer le véhicule par camion, train,
ferry-boat, bateau, ...
A

vant toute manoeuvre de montée ou de
descente, afin d'éviter d'endommager le
véhicule ou de blesser quelqu'un, vérifiez que
rien ni personne ne vienne interférer dans
l'environnement proche du véhicule.
Aides à la conduite et à la manœuvre -
Recommandations
générales
Les aides à la conduite et les aides à la
manœuvre ne peuvent, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code de la
route, rester maître de son véhicule en toutes
circonstances et pouvoir en garder le contrôle
à tout moment. Il doit adapter sa vitesse aux
conditions climatiques, de circulation et à
l'état de la chaussée.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation, d'évaluer
la distance et la vitesse relative des autres
véhicules, d'anticiper leurs manoeuvres avant
de mettre le clignotant et de changer de file.
Ces systèmes ne peuvent pas dépasser les
limites des lois de la physique.
Aides à la conduite
Il convient de tenir le volant à deux
mains, de toujours utiliser les rétroviseurs
extérieurs et intérieur, de toujours laisser les
pieds à proximité des pédales et de faire une
pause toutes les deux heures.
