2020 Peugeot Boxer Manuel du propriétaire (in French)

103
Informations pratiques

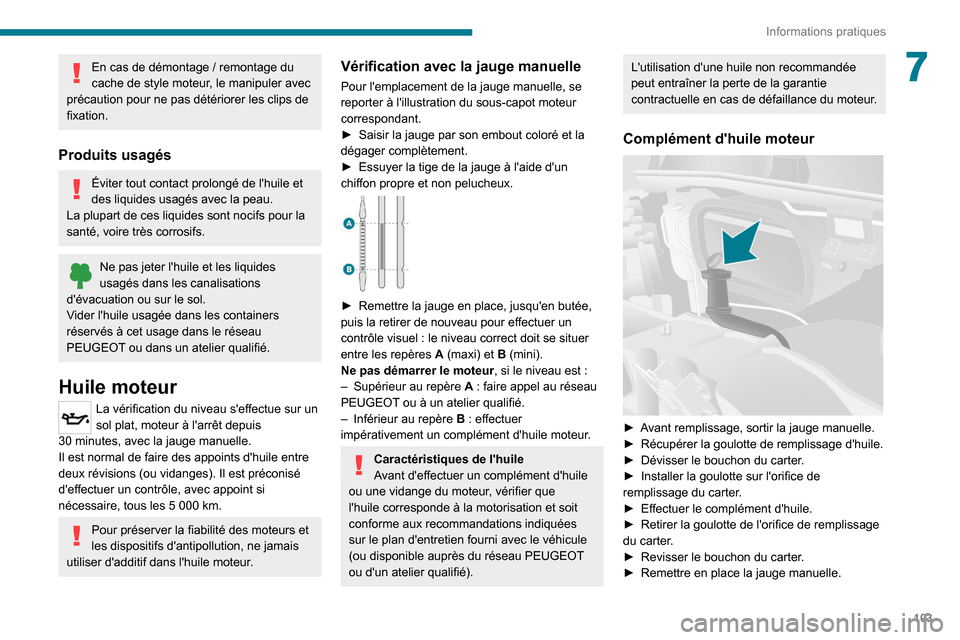

7En cas de démontage / remontage du
cache de style moteur, le manipuler avec
précaution pour ne pas détériorer les clips de
fixation.
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30

minutes, avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5
000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
►

Saisir la jauge par son embout coloré et la
dégager complètement.
►


Essuyer la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.


► Remettre la jauge en place, jusqu'en butée,
puis la retirer de nouveau pour effectuer un
contrôle visuel
: le niveau correct doit se situer
entre les repères

A
(maxi) et B (mini).
Ne pas démarrer le moteur , si le niveau est
:
–

Supérieur au repère

A
: faire appel au réseau
PEUGEOT ou à un atelier qualifié.
–

Inférieur au repère

B
: effectuer
impérativement un complément d'huile moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
sur le plan d'entretien fourni avec le véhicule
(ou disponible auprès du réseau PEUGEOT
ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur

► Avant remplissage, sortir la jauge manuelle.
► Récupérer la goulotte de remplissage d'huile.
►

Dévisser le bouchon du carter
.
►

Installer la goulotte sur l'orifice de
remplissage du carter

.
►

Effectuer le complément d'huile.
►


Retirer la goulotte de l'orifice de remplissage
du carter

.
►

Revisser le bouchon du carter
.
►

Remettre en place la jauge manuelle.

104
Informations pratiques

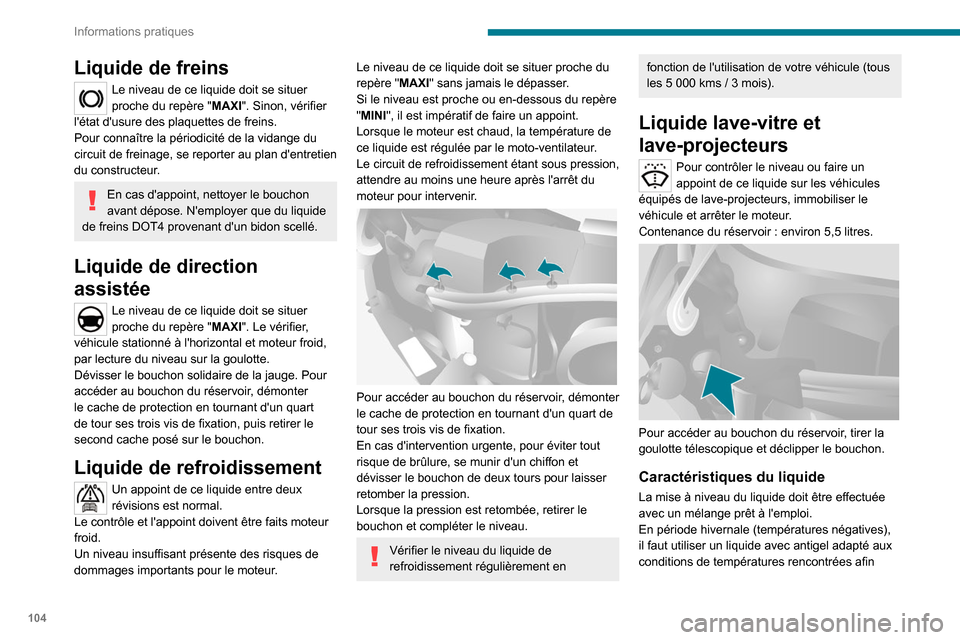

Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère "MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
En cas d'appoint, nettoyer le bouchon
avant dépose. N'employer que du liquide
de freins DOT4 provenant d'un bidon scellé.
Liquide de direction
assistée
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Le vérifier,
véhicule stationné à l'horizontal et moteur froid,
par lecture du niveau sur la goulotte.
Dévisser le bouchon solidaire de la jauge. Pour
accéder au bouchon du réservoir, démonter
le cache de protection en tournant d'un quart
de tour ses trois vis de fixation, puis retirer le
second cache posé sur le bouchon.
Liquide de refroidissement
Un appoint de ce liquide entre deux
révisions est normal.
Le contrôle et l'appoint doivent être faits moteur
froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Le circuit de refroidissement étant sous pression,
attendre au moins une heure après l'arrêt du
moteur pour intervenir.


Pour accéder au bouchon du réservoir, démonter
le cache de protection en tournant d'un quart de
tour ses trois vis de fixation.
En cas d'intervention urgente, pour éviter tout
risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque la pression est retombée, retirer le
bouchon et compléter le niveau.
Vérifier le niveau du liquide de
refroidissement régulièrement en
fonction de l'utilisation de votre véhicule (tous
les 5 000 kms / 3 mois).
Liquide lave-vitre et
lave-projecteurs
Pour contrôler le niveau ou faire un
appoint de ce liquide sur les véhicules
équipés de lave-projecteurs, immobiliser le
véhicule et arrêter le moteur.
Contenance du réservoir : environ 5,5 litres.


Pour accéder au bouchon du réservoir, tirer la
goulotte télescopique et déclipper le bouchon.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin

105
Informations pratiques

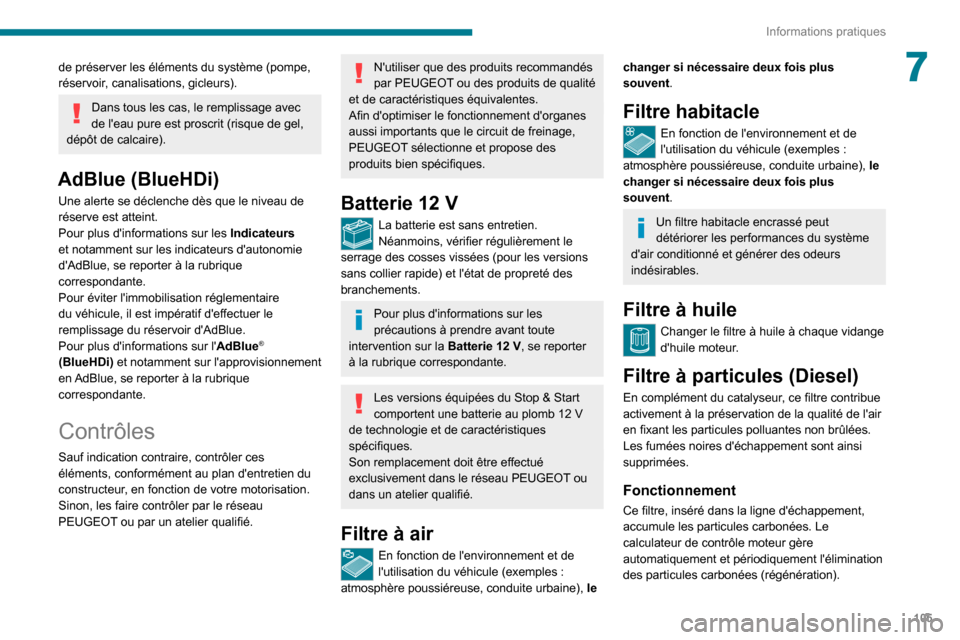

7de préserver les éléments du système (pompe,
réservoir, canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
et notamment sur les indicateurs d'autonomie
d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue
®
(BlueHDi) et notamment sur l'approvisionnement
en AdBlue, se reporter à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
N'utiliser que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifier régulièrement le
serrage des cosses vissées (pour les versions
sans collier rapide) et l'état de propreté des
branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la Batterie 12
V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou
dans un atelier qualifié.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples
:
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à huile
Changer le filtre à huile à chaque vidange
d'huile moteur.
Filtre à particules (Diesel)
En complément du catalyseur, ce filtre contribue
activement à la préservation de la qualité de l'air
en fixant les particules polluantes non brûlées.
Les fumées noires d'échappement sont ainsi
supprimées.
Fonctionnement
Ce filtre, inséré dans la ligne d'échappement,
accumule les particules carbonées. Le
calculateur de contrôle moteur gère
automatiquement et périodiquement l'élimination
des particules carbonées (régénération).

106
Informations pratiques

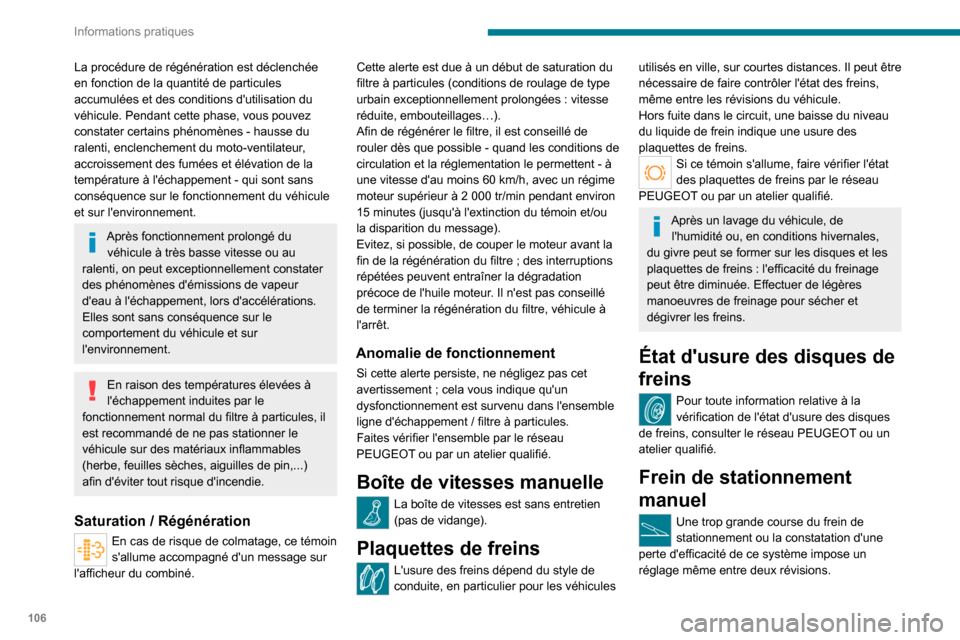

La procédure de régénération est déclenchée
en fonction de la quantité de particules
accumulées et des conditions d'utilisation du
véhicule. Pendant cette phase, vous pouvez
constater certains phénomènes - hausse du
ralenti, enclenchement du moto-ventilateur,
accroissement des fumées et élévation de la
température à l'échappement - qui sont sans
conséquence sur le fonctionnement du véhicule
et sur l'environnement.
Après fonctionnement prolongé du véhicule à très basse vitesse ou au
ralenti, on peut exceptionnellement constater
des phénomènes d'émissions de vapeur
d'eau à l'échappement, lors d'accélérations.
Elles sont sans conséquence sur le
comportement du véhicule et sur
l'environnement.
En raison des températures élevées à
l'échappement induites par le
fonctionnement normal du filtre à particules, il
est recommandé de ne pas stationner le
véhicule sur des matériaux inflammables
(herbe, feuilles sèches, aiguilles de pin,...)
afin d'éviter tout risque d'incendie.
Saturation / Régénération
En cas de risque de colmatage, ce témoin
s'allume accompagné d'un message sur
l'afficheur du combiné. Cette alerte est due à un début de saturation du
filtre à particules (conditions de roulage de type
urbain exceptionnellement prolongées : vitesse
réduite, embouteillages…).
Afin de régénérer le filtre, il est conseillé de
rouler dès que possible - quand les conditions de
circulation et la réglementation le permettent - à
une vitesse d'au moins 60 km/h, avec un régime
moteur supérieur à 2 000 tr/min pendant environ
15 minutes (jusqu'à l'extinction du témoin et/ou
la disparition du message).
Evitez, si possible, de couper le moteur avant la
fin de la régénération du filtre ; des interruptions
répétées peuvent entraîner la dégradation
précoce de l'huile moteur. Il n'est pas conseillé
de terminer la régénération du filtre, véhicule à
l'arrêt.
Anomalie de fonctionnement
Si cette alerte persiste, ne négligez pas cet
avertissement ; cela vous indique qu'un
dysfonctionnement est survenu dans l'ensemble
ligne d'échappement / filtre à particules.
Faites vérifier l'ensemble par le réseau
PEUGEOT ou par un atelier qualifié.
Boîte de vitesses manuelle
La boîte de vitesses est sans entretien
(pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style de
conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut être
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Si ce témoin s'allume, faire vérifier l'état
des plaquettes de freins par le réseau
PEUGEOT ou par un atelier qualifié.
Après un lavage du véhicule, de l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques et les
plaquettes de freins
: l'efficacité du freinage
peut être diminuée. Effectuer de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
État d'usure des disques de
freins
Pour toute information relative à la
vérification de l'état d'usure des disques
de freins, consulter le réseau PEUGEOT ou un
atelier qualifié.
Frein de stationnement
manuel
Une trop grande course du frein de
stationnement ou la constatation d'une
perte d'efficacité de ce système impose un
réglage même entre deux révisions.

107
Informations pratiques

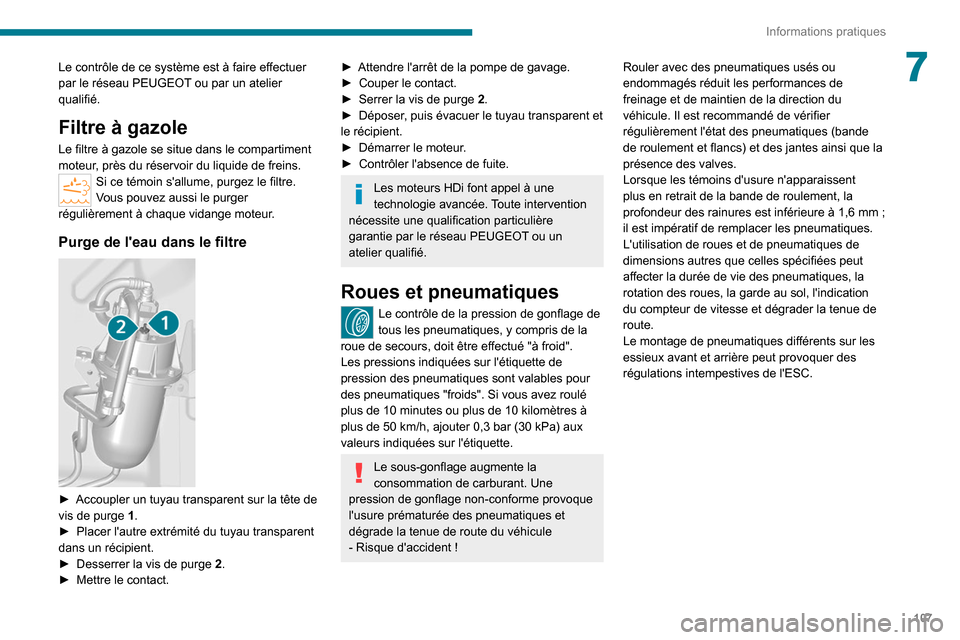

7Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
Filtre à gazole
Le filtre à gazole se situe dans le compartiment
moteur, près du réservoir du liquide de freins.
Si ce témoin s'allume, purgez le filtre.
Vous pouvez aussi le purger
régulièrement à chaque vidange moteur.
Purge de l'eau dans le filtre

► Accoupler un tuyau transparent sur la tête de
vis de purge 1
.
►

Placer l'autre extrémité du tuyau transparent
dans un récipient.
►


Desserrer la vis de purge 2

.
►

Mettre le contact.
► Attendre l'arrêt de la pompe de gavage.
► Couper le contact.
►

Serrer la vis de purge 2

.
►

Déposer
, puis évacuer le tuyau transparent et
le récipient.
►

Démarrer le moteur
.
►

Contrôler l'absence de fuite.
Les moteurs HDi font appel à une
technologie avancée. Toute intervention
nécessite une qualification particulière
garantie par le réseau PEUGEOT ou un
atelier qualifié.
Roues et pneumatiques
Le contrôle de la pression de gonflage de
tous les pneumatiques, y compris de la
roue de secours, doit être effectué "à froid".
Les pressions indiquées sur l'étiquette de
pression des pneumatiques sont valables pour
des pneumatiques "froids". Si vous avez roulé
plus de 10
minutes ou plus de 10 kilomètres à
plus de 50
km/h, ajouter 0,3 bar (30 kPa) aux
valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation de carburant. Une
pression de gonflage non-conforme provoque
l'usure prématurée des pneumatiques et
dégrade la tenue de route du véhicule
- Risque d'accident
! Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Il est recommandé de vérifier
régulièrement l'état des pneumatiques (bande
de roulement et flancs) et des jantes ainsi que la
présence des valves.
Lorsque les témoins d'usure n'apparaissent
plus en retrait de la bande de roulement, la
profondeur des rainures est inférieure à 1,6
mm ;
il est impératif de remplacer les pneumatiques.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue de
route.
Le montage de pneumatiques différents sur les
essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.

108
Informations pratiques

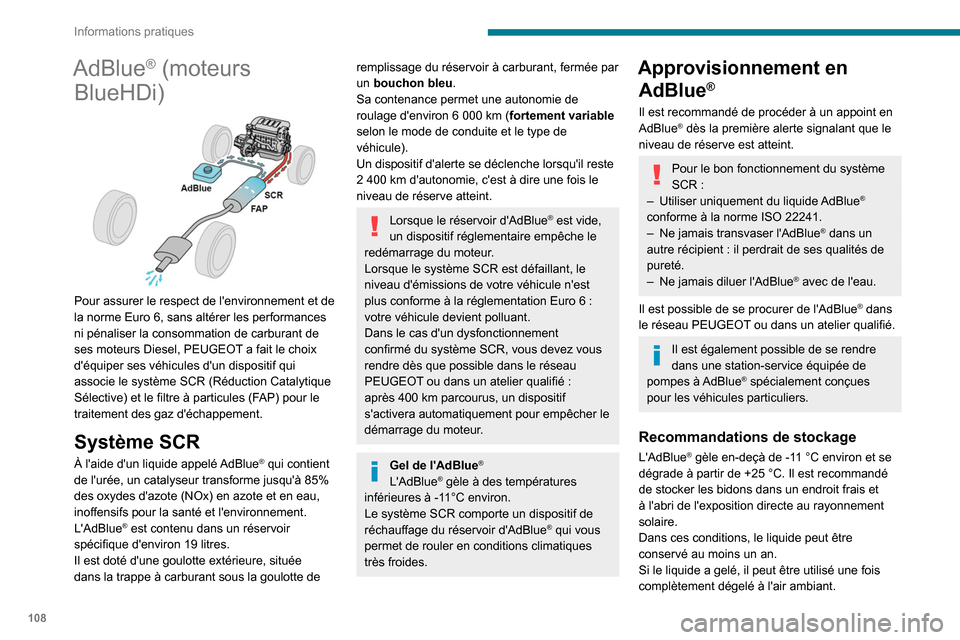

AdBlue® (moteurs
BlueHDi)


Pour assurer le respect de l'environnement et de
la norme Euro
6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue
® est contenu dans un réservoir
spécifique d'environ 19 litres.
Il est doté d'une goulotte extérieure, située
dans la trappe à carburant sous la goulotte de
remplissage du réservoir à carburant, fermée par
un bouchon bleu .
Sa contenance permet une autonomie de
roulage d'environ 6
000 km (fortement variable
selon le mode de conduite et le type de
véhicule).
Un dispositif d'alerte se déclenche lorsqu'il reste
2 400 km d'autonomie, c'est à dire une fois le
niveau de réserve atteint.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6 :
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez vous
rendre dès que possible dans le réseau
PEUGEOT ou dans un atelier qualifié :
après 400 km parcourus, un dispositif
s'activera automatiquement pour empêcher le
démarrage du moteur.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif de
réchauffage du réservoir d'AdBlue
® qui vous
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Pour le bon fonctionnement du système
SCR :
–

Utiliser uniquement du liquide
AdBlue
®
conforme à la norme ISO 22241.
–

Ne jamais transvaser l'AdBlue® dans un
autre récipient

: il perdrait de ses qualités de
pureté.
–

Ne jamais diluer l'AdBlue® avec de l'eau.
Il est possible de se procurer de l'AdBlue
® dans
le réseau PEUGEOT ou dans un atelier qualifié.
Il est également possible de se rendre
dans une station-service équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se
dégrade à partir de +25 °C. Il est recommandé
de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, il peut être utilisé une fois
complètement dégelé à l'air ambiant.

109
Informations pratiques

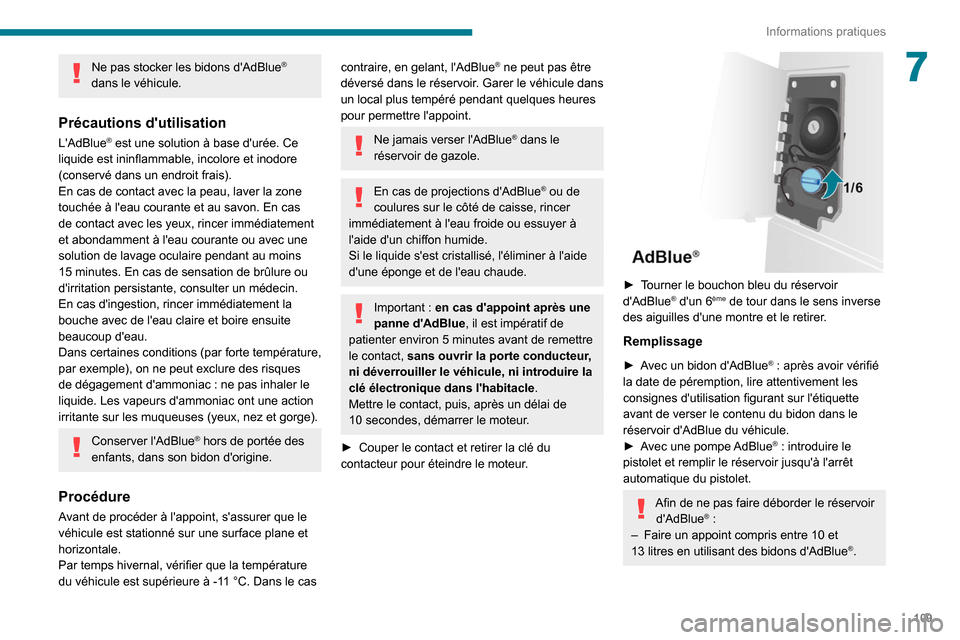

7Ne pas stocker les bidons d'AdBlue®
dans le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15

minutes. En cas de sensation de brûlure ou
d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
Dans certaines conditions (par forte température,
par exemple), on ne peut exclure des risques
de dégagement d'ammoniac
: ne pas inhaler le
liquide. Les vapeurs d'ammoniac ont une action
irritante sur les muqueuses (yeux, nez et gorge).
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une surface plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11
°C. Dans le cas
contraire, en gelant, l'AdBlue® ne peut pas être
déversé dans le réservoir. Garer le véhicule dans
un local plus tempéré pendant quelques heures
pour permettre l'appoint.
Ne jamais verser l'AdBlue® dans le
réservoir de gazole.
En cas de projections d'AdBlue® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à l'aide
d'une éponge et de l'eau chaude.
Important : en cas d'appoint après une
panne d'AdBlue , il est impératif de
patienter environ 5
minutes avant de remettre
le contact, sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni introduire la
clé électronique dans l'habitacle .
Mettre le contact, puis, après un délai de
10

secondes, démarrer le moteur.
►

Couper le contact et retirer la clé du
contacteur pour éteindre le moteur

.


► Tourner le bouchon bleu du réservoir
d'AdBlue® d'un 6ème de tour dans le sens inverse
des aiguilles d'une montre et le retirer.
Remplissage
► Avec un bidon d'AdBlue® : après avoir vérifié
la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu du bidon dans le
réservoir d'AdBlue du véhicule.
►

A

vec une pompe AdBlue
® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.

11 0
Informations pratiques

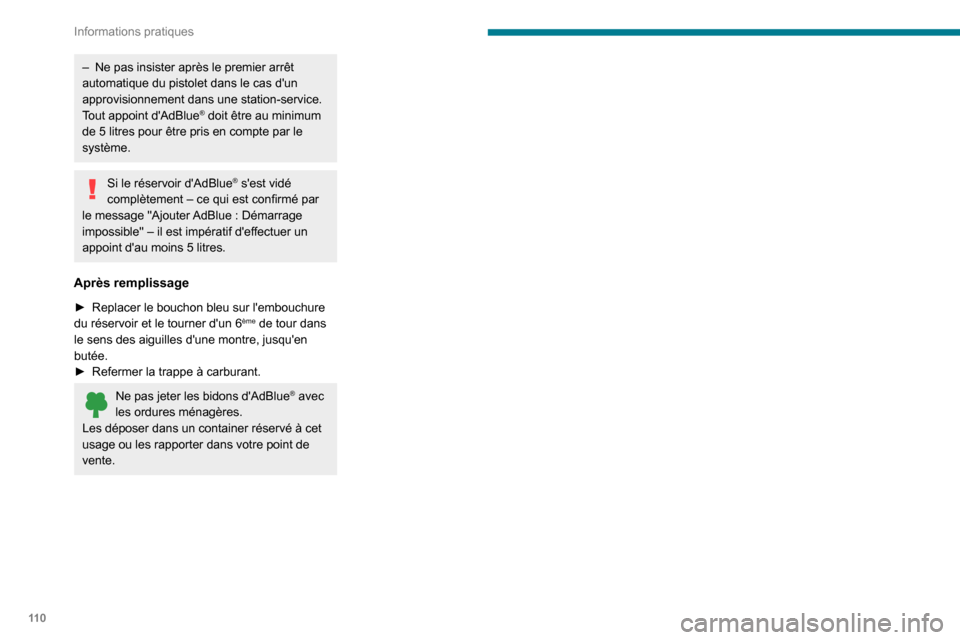

– Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
T
out appoint d'AdBlue
® doit être au minimum
de 5

litres pour être pris en compte par le
système.
Si le réservoir d'AdBlue® s'est vidé
complètement

– ce qui est confirmé par
le message "Ajouter AdBlue

: Démarrage
impossible"

– il est impératif d'effectuer un
appoint d'au moins 5

litres.
Après remplissage
► Replacer le bouchon bleu sur l'embouchure
du réservoir et le tourner d'un 6ème de tour dans
le sens des aiguilles d'une montre, jusqu'en
butée.
►

Refermer la trappe à carburant.
Ne pas jeter les bidons d'AdBlue® avec
les ordures ménagères.
Les déposer dans un container réservé à cet
usage ou les rapporter dans votre point de
vente.
