2020 Peugeot Boxer Manuel du propriétaire (in French)

7
Instruments de bord

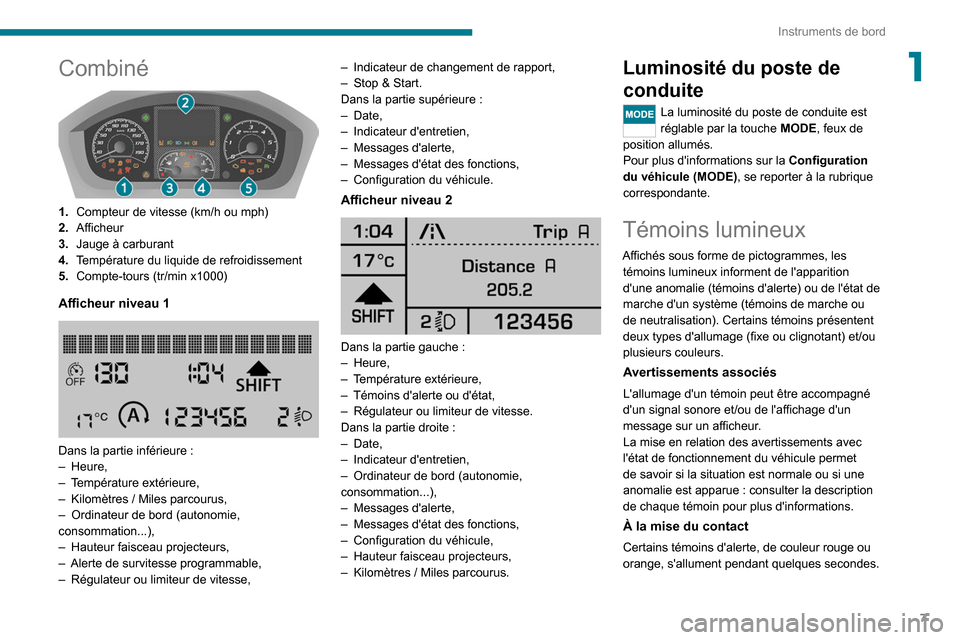

1Combiné

1.Compteur de vitesse (km/h ou mph)
2. Afficheur
3. Jauge à carburant
4. Température du liquide de refroidissement
5. Compte-tours (tr/min x1000)
Afficheur niveau 1

Dans la partie inférieure :
–
Heure,
–

T
empérature extérieure,
–

Kilomètres / Miles parcourus,
–


Ordinateur de bord (autonomie,
consommation...),
–


Hauteur faisceau projecteurs,
–


Alerte de survitesse programmable,
–


Régulateur ou limiteur de vitesse, –


Indicateur de changement de rapport,
–

Stop & Start.
Dans la partie supérieure :
–

Date,
–

Indicateur d'entretien,
–

Messages d'alerte,
–

Messages d'état des fonctions,
–

Configuration du véhicule.
Afficheur niveau 2

Dans la partie gauche :
–
Heure,
–

T
empérature extérieure,
–

Témoins d'alerte ou d'état,
–


Régulateur ou limiteur de vitesse.
Dans la partie droite :
–


Date,
–


Indicateur d'entretien,
–


Ordinateur de bord (autonomie,
consommation...),
–


Messages d'alerte,
–


Messages d'état des fonctions,
–


Configuration du véhicule,
–


Hauteur faisceau projecteurs,
–


Kilomètres / Miles parcourus.
Luminosité du poste de
conduite
La luminosité du poste de conduite est
réglable par la touche MODE, feux de
position allumés.
Pour plus d'informations sur la Configuration
du véhicule (MODE) , se reporter à la rubrique
correspondante.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.

8
Instruments de bord
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.

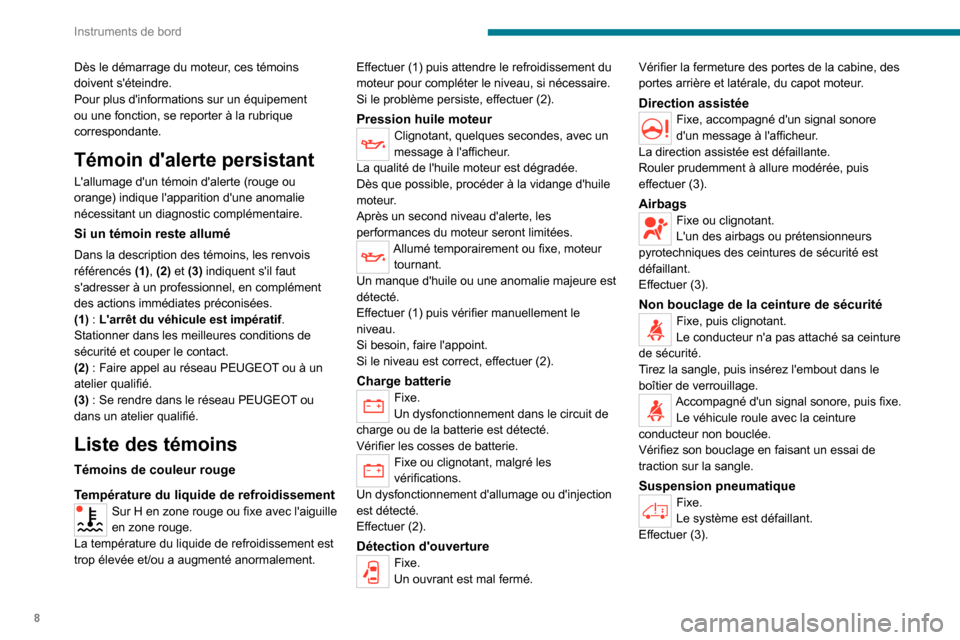

Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) indique l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1) : L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
Température du liquide de refroidissement
Sur H en zone rouge ou fixe avec l'aiguille
en zone rouge.
La température du liquide de refroidissement est
trop élevée et/ou a augmenté anormalement. Effectuer (1) puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer (2).
Pression huile moteurClignotant, quelques secondes, avec un
message à l'afficheur.
La qualité de l'huile moteur est dégradée.
Dès que possible, procéder à la vidange d'huile
moteur.
Après un second niveau d'alerte, les
performances du moteur seront limitées.
Allumé temporairement ou fixe, moteur tournant.
Un manque d'huile ou une anomalie majeure est
détecté.
Effectuer (1) puis vérifier manuellement le
niveau.
Si besoin, faire l'appoint.
Si le niveau est correct, effectuer (2).
Charge batterieFixe.
Un dysfonctionnement dans le circuit de
charge ou de la batterie est détecté.
Vérifier les cosses de batterie.
Fixe ou clignotant, malgré les
vérifications.
Un dysfonctionnement d'allumage ou d'injection
est détecté.
Effectuer (2).
Détection d'ouvertureFixe.
Un ouvrant est mal fermé. Vérifier la fermeture des portes de la cabine, des
portes arrière et latérale, du capot moteur.
Direction assistéeFixe, accompagné d'un signal sonore
d'un message à l'afficheur.
La direction assistée est défaillante.
Rouler prudemment à allure modérée, puis
effectuer
(3).
AirbagsFixe ou clignotant.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Non bouclage de la ceinture de sécuritéFixe, puis clignotant.
Le conducteur n'a pas attaché sa ceinture
de sécurité.
Tirez la sangle, puis insérez l'embout dans le
boîtier de verrouillage.
Accompagné d'un signal sonore, puis fixe. Le véhicule roule avec la ceinture
conducteur non bouclée.
Vérifiez son bouclage en faisant un essai de
traction sur la sangle.
Suspension pneumatiqueFixe.
Le système est défaillant.
Effectuer (3).

9
Instruments de bord

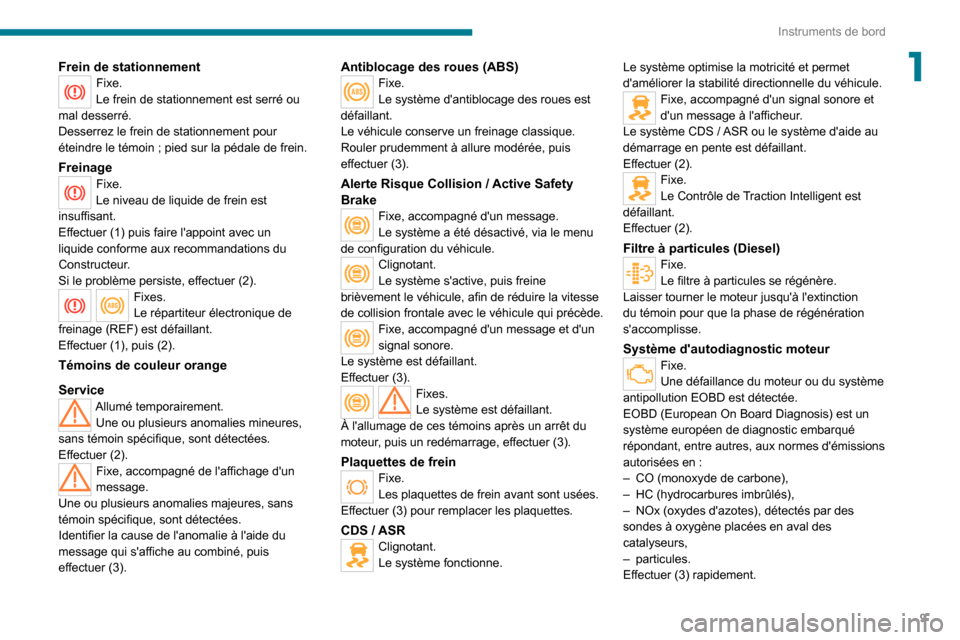

1Frein de stationnementFixe.
Le frein de stationnement est serré ou
mal desserré.
Desserrez le frein de stationnement pour
éteindre le témoin ; pied sur la pédale de frein.
FreinageFixe.
Le niveau de liquide de frein est
insuffisant.
Effectuer (1) puis faire l'appoint avec un
liquide conforme aux recommandations du
Constructeur.
Si le problème persiste, effectuer (2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Service
Allumé temporairement.Une ou plusieurs anomalies mineures,
sans témoin spécifique, sont détectées.
Effectuer (2).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé, via le menu
de configuration du véhicule.
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Plaquettes de freinFixe.
Les plaquettes de frein avant sont usées.
Effectuer (3) pour remplacer les plaquettes.
CDS / ASRClignotant.
Le système fonctionne. Le système optimise la motricité et permet
d'améliorer la stabilité directionnelle du véhicule.
Fixe, accompagné d'un signal sonore et
d'un message à l'afficheur.
Le système CDS
/ ASR ou le système d'aide au
démarrage en pente est défaillant.
Effectuer (2).
Fixe.
Le Contrôle de Traction Intelligent est
défaillant.
Effectuer (2).
Filtre à particules (Diesel)Fixe.
Le filtre à particules se régénère.
Laisser tourner le moteur jusqu'à l'extinction
du témoin pour que la phase de régénération
s'accomplisse.
Système d'autodiagnostic moteurFixe.
Une défaillance du moteur ou du système
antipollution EOBD est détectée.
EOBD (European On Board Diagnosis) est un
système européen de diagnostic embarqué
répondant, entre autres, aux normes d'émissions
autorisées en :
–

CO (monoxyde de carbone),
–


HC (hydrocarbures imbrûlés),
–


NOx (oxydes d'azotes), détectés par des
sondes à oxygène placées en aval des
catalyseurs,
–


particules.
Effectuer (3) rapidement.

10
Instruments de bord
Détection de sous-gonflageFixe.
Une roue est dégonflée ou crevée.
Effectuer (1).
Changer la roue ou la réparer.
Fixes.
Un capteur est défaillant.
Effectuer (3).
Alerte de franchissement involontaire de
ligne
Clignotant, accompagné d'un
signal sonore.
Un franchissement involontaire côté gauche ou
droit a été détecté.
Tourner le volant du côté opposé pour retrouver
la bonne trajectoire.
Fixe, accompagné d'un signal sonore.
Le système d’alerte de franchissement de
ligne est défaillant.
Nettoyer le pare-brise.
Si le problème persiste, effectuer (3).
Antidémarrage électronique
Fixe.
La clé de contact introduite n'est pas
reconnue.
Le démarrage est impossible.
Changer de clé et effectuer (3) pour faire vérifier
la clé défaillante.
Allumé pendant environ 10 secondes à la mise du contact.
L'alarme s'est déclenchée.
Effectuer (3) pour faire vérifier l'état des serrures.
Présence d'eau dans le filtre à
gazole(Diesel)
Fixe.
Le filtre à gazole contient de l'eau.
Effectuer (2) sans délai
- Risque de détérioration
du système d'injection
!
AdBlueFixe, puis clignotant accompagné d'un
message à l'afficheur.
L'autonomie de roulage diminue.
Faire rapidement un appoint en AdBlue.
Niveau mini de carburantFixe avec l'aiguille dans la zone E.
La réserve de carburant est entamée.
Ne pas tarder à faire un appoint de carburant.
Clignotant.
Le système est défaillant.
Effectuer (2).
Préchauffage DieselFixe.
Les conditions climatiques nécessitent un
préchauffage.
Attendez que le témoin s'éteigne pour démarrer.
Feux antibrouillard arrièreFixe.
Le bouton sur la platine de commandes
MODE est enclenché.
Les feux ne fonctionnent que si les feux de
croisement sont allumés.
Dans des conditions normales de visibilité, les
éteindre.
Témoins de couleur verte
Indicateurs de direction
Clignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Projecteurs antibrouillard avantFixe.
Le bouton sur la platine de commandes
MODE est enclenché.
Les projecteurs ne fonctionnent que si les feux
de croisement sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Régulateur de vitesseFixe.
Le régulateur est sélectionné.
Sélection manuelle.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixe.
La fonction a été activée par le menu
"MODE".
L'allumage et l'extinction des feux de route
sont gérés automatiquement en fonction des
conditions de conduite et de circulation.

11
Instruments de bord

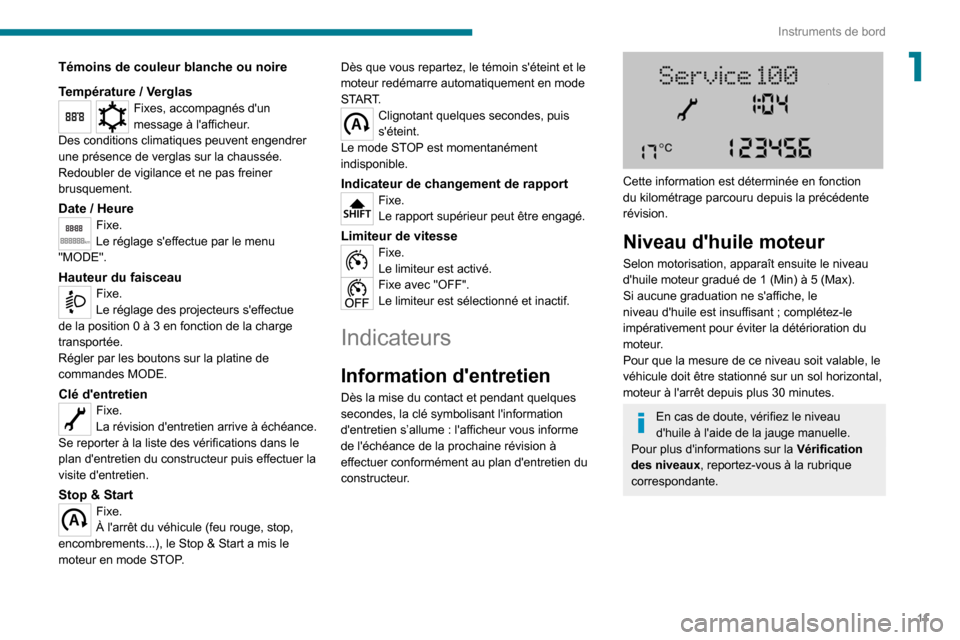

1Témoins de couleur blanche ou noire
Température / Verglas
Fixes, accompagnés d'un
message à l'afficheur.
Des conditions climatiques peuvent engendrer
une présence de verglas sur la chaussée.
Redoubler de vigilance et ne pas freiner
brusquement.
Date / HeureFixe.
Le réglage s'effectue par le menu
"MODE".
Hauteur du faisceauFixe.
Le réglage des projecteurs s'effectue
de la position 0 à 3 en fonction de la charge
transportée.
Régler par les boutons sur la platine de
commandes MODE.
Clé d'entretienFixe.
La révision d'entretien arrive à échéance.
Se reporter à la liste des vérifications dans le
plan d'entretien du constructeur puis effectuer la
visite d'entretien.
Stop & StartFixe.
À l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a mis le
moteur en mode STOP. Dès que vous repartez, le témoin s'éteint et le
moteur redémarre automatiquement en mode
START.
Clignotant quelques secondes, puis
s'éteint.
Le mode STOP est momentanément
indisponible.
Indicateur de changement de rapportFixe.
Le rapport supérieur peut être engagé.
Limiteur de vitesseFixe.
Le limiteur est activé.
Fixe avec "OFF".
Le limiteur est sélectionné et inactif.
Indicateurs
Information d'entretien
Dès la mise du contact et pendant quelques
secondes, la clé symbolisant l'information
d'entretien s’allume : l'afficheur vous informe
de l'échéance de la prochaine révision à
effectuer conformément au plan d'entretien du
constructeur.


Cette information est déterminée en fonction
du kilométrage parcouru depuis la précédente
révision.
Niveau d'huile moteur
Selon motorisation, apparaît ensuite le niveau
d'huile moteur gradué de 1 (Min) à 5 (Max).
Si aucune graduation ne s'affiche, le
niveau d'huile est insuffisant ; complétez-le
impérativement pour éviter la détérioration du
moteur.
Pour que la mesure de ce niveau soit valable, le
véhicule doit être stationné sur un sol horizontal,
moteur à l'arrêt depuis plus 30 minutes.
En cas de doute, vérifiez le niveau
d'huile à l'aide de la jauge manuelle.
Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.

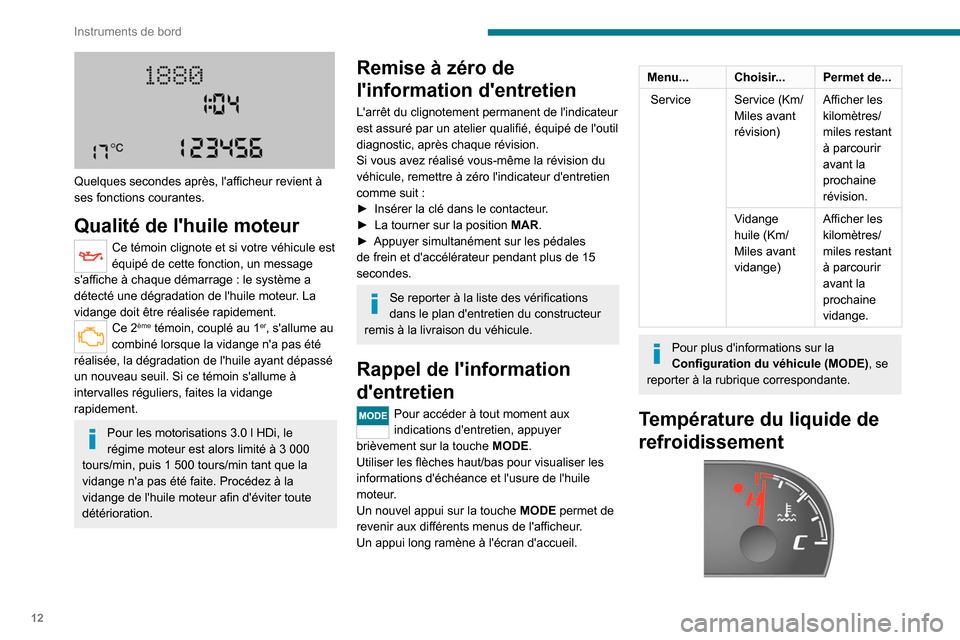

12
Instruments de bord

Quelques secondes après, l'afficheur revient à
ses fonctions courantes.
Qualité de l'huile moteur
Ce témoin clignote et si votre véhicule est
équipé de cette fonction, un message
s'affiche à chaque démarrage : le système a
détecté une dégradation de l'huile moteur. La
vidange doit être réalisée rapidement.
Ce 2ème témoin, couplé au 1er, s'allume au
combiné lorsque la vidange n'a pas été
réalisée, la dégradation de l'huile ayant dépassé
un nouveau seuil. Si ce témoin s'allume à
intervalles réguliers, faites la vidange
rapidement.
Pour les motorisations 3.0 l HDi, le
régime moteur est alors limité à 3 000
tours/min, puis 1 500 tours/min tant que la
vidange n'a pas été faite. Procédez à la
vidange de l'huile moteur afin d'éviter toute
détérioration.
Remise à zéro de
l'information d'entretien
L'arrêt du clignotement permanent de l'indicateur
est assuré par un atelier qualifié, équipé de l'outil
diagnostic, après chaque révision.
Si vous avez réalisé vous-même la révision du
véhicule, remettre à zéro l'indicateur d'entretien
comme suit :
►

Insérer la clé dans le contacteur
.
►

La tourner sur la position MAR

.
►

Appuyer simultanément sur les pédales
de frein et d'accélérateur pendant plus de 15
secondes.
Se reporter à la liste des vérifications
dans le plan d'entretien du constructeur
remis à la livraison du véhicule.
Rappel de l'information
d'entretien
Pour accéder à tout moment aux
indications d'entretien, appuyer
brièvement sur la touche MODE.
Utiliser les flèches haut/bas pour visualiser les
informations d'échéance et l'usure de l'huile
moteur.
Un nouvel appui sur la touche MODE permet de
revenir aux différents menus de l'afficheur.
Un appui long ramène à l'écran d'accueil.
Menu... Choisir... Permet de...
Service Service (Km/ Miles avant
révision) Afficher les
kilomètres/
miles restant
à parcourir
avant la
prochaine
révision.
Vidange
huile (Km/
Miles avant
vidange) Afficher les
kilomètres/
miles restant
à parcourir
avant la
prochaine
vidange.
Pour plus d'informations sur la
Configuration du véhicule (MODE)
, se
reporter à la rubrique correspondante.
Température du liquide de
refroidissement

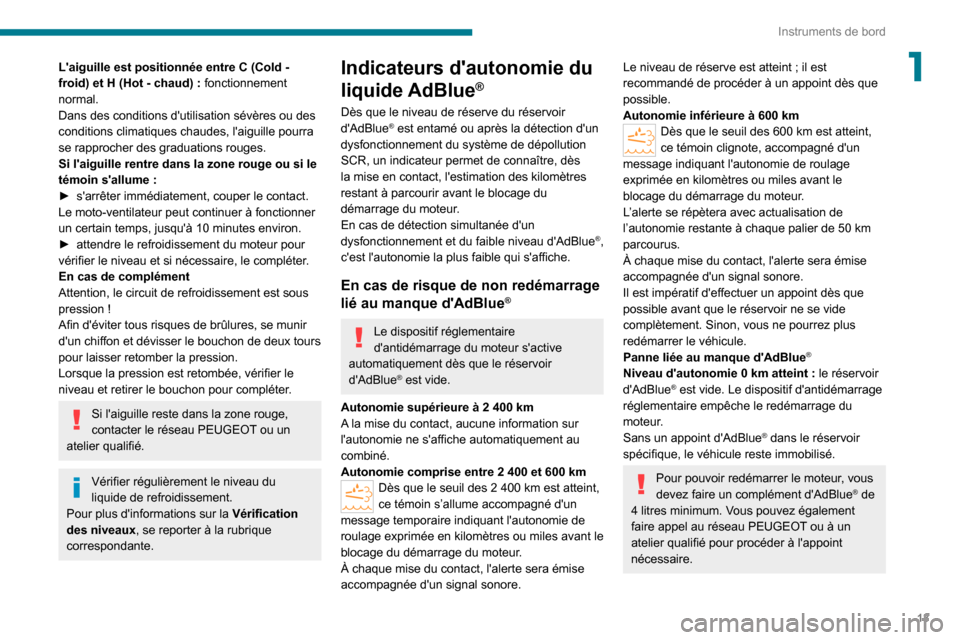

13
Instruments de bord
1L'aiguille est positionnée entre C (Cold -
froid) et H (Hot - chaud) : fonctionnement
normal.
Dans des conditions d'utilisation sévères ou des
conditions climatiques chaudes, l'aiguille pourra
se rapprocher des graduations rouges.
Si l'aiguille rentre dans la zone rouge ou si le
témoin s'allume :
►

s'arrêter immédiatement, couper le contact.
Le moto-ventilateur peut continuer à fonctionner
un certain temps, jusqu'à 10 minutes environ.
►


attendre le refroidissement du moteur pour
vérifier le niveau et si nécessaire, le compléter

.
En cas de complément
Attention, le circuit de refroidissement est sous
pression !
Afin d'éviter tous risques de brûlures, se munir
d'un chiffon et dévisser le bouchon de deux tours
pour laisser retomber la pression.
Lorsque la pression est retombée, vérifier le
niveau et retirer le bouchon pour compléter.
Si l'aiguille reste dans la zone rouge,
contacter le réseau PEUGEOT ou un
atelier qualifié.
Vérifier régulièrement le niveau du
liquide de refroidissement.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateurs d'autonomie du
liquide AdBlue
®
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamé ou après la détection d'un
dysfonctionnement du système de dépollution
SCR, un indicateur permet de connaître, dès
la mise en contact, l'estimation des kilomètres
restant à parcourir avant le blocage du
démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau d'AdBlue
®,
c'est l'autonomie la plus faible qui s'affiche.
En cas de risque de non redémarrage
lié au manque d'AdBlue®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
Autonomie comprise entre 2 400 et 600 km
Dès que le seuil des 2 400 km est atteint,
ce témoin s’allume accompagné d'un
message temporaire indiquant l'autonomie de
roulage exprimée en kilomètres ou miles avant le
blocage du démarrage du moteur.
À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Le niveau de réserve est atteint ; il est
recommandé de procéder à un appoint dès que
possible.
Autonomie inférieure à 600 km
Dès que le seuil des 600 km est atteint,
ce témoin clignote, accompagné d'un
message indiquant l'autonomie de roulage
exprimée en kilomètres ou miles avant le
blocage du démarrage du moteur.
L’alerte se répètera avec actualisation de
l’autonomie restante à chaque palier de 50 km
parcourus.
À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Il est impératif d'effectuer un appoint dès que
possible avant que le réservoir ne se vide
complètement. Sinon, vous ne pourrez plus
redémarrer le véhicule.
Panne liée au manque d'AdBlue
®
Niveau d'autonomie 0 km atteint : le réservoir
d'AdBlue® est vide. Le dispositif d'antidémarrage
réglementaire empêche le redémarrage du
moteur.
Sans un appoint d'AdBlue
® dans le réservoir
spécifique, le véhicule reste immobilisé.
Pour pouvoir redémarrer le moteur, vous
devez faire un complément d'AdBlue® de
4 litres minimum. Vous pouvez également
faire appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.

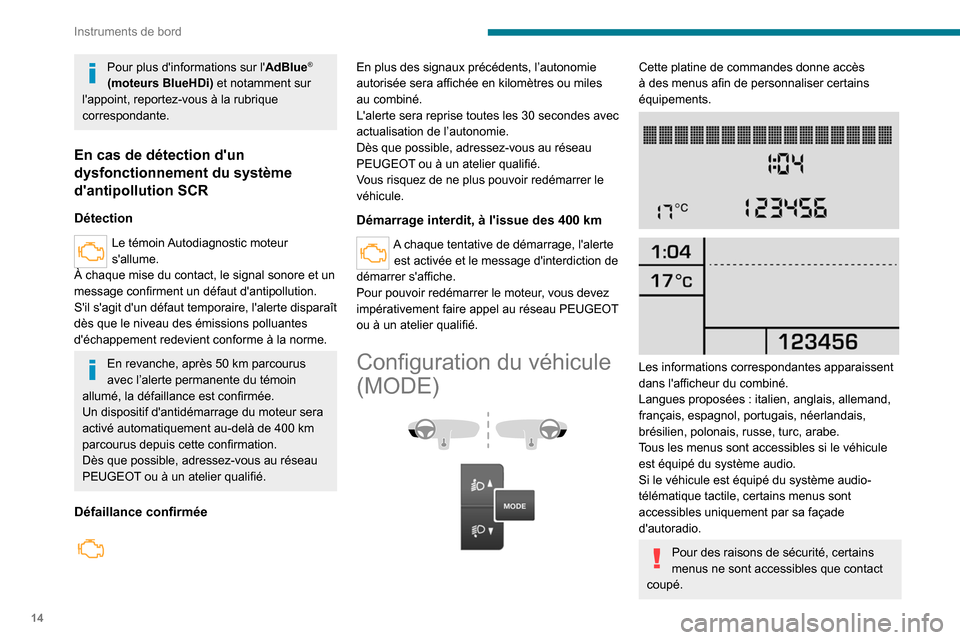

14
Instruments de bord
Pour plus d'informations sur l'AdBlue®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Détection
Le témoin Autodiagnostic moteur
s'allume.
À chaque mise du contact, le signal sonore et un
message confirment un défaut d'antipollution.
S'il s'agit d'un défaut temporaire, l'alerte disparaît
dès que le niveau des émissions polluantes
d'échappement redevient conforme à la norme.
En revanche, après 50 km parcourus
avec l’alerte permanente du témoin
allumé, la défaillance est confirmée.
Un dispositif d'antidémarrage du moteur sera
activé automatiquement au-delà de 400 km
parcourus depuis cette confirmation.
Dès que possible, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
Défaillance confirmée

En plus des signaux précédents, l’autonomie
autorisée sera affichée en kilomètres ou miles
au combiné.
L'alerte sera reprise toutes les 30 secondes avec
actualisation de l’autonomie.
Dès que possible, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
Vous risquez de ne plus pouvoir redémarrer le
véhicule.
Démarrage interdit, à l'issue des 400 km
A chaque tentative de démarrage, l'alerte est activée et le message d'interdiction de
démarrer s'affiche.
Pour pouvoir redémarrer le moteur, vous devez
impérativement faire appel au réseau PEUGEOT
ou à un atelier qualifié.
Configuration du véhicule
(MODE)




Cette platine de commandes donne accès
à des menus afin de personnaliser certains
équipements.




Les informations correspondantes apparaissent
dans l'afficheur du combiné.
Langues proposées : italien, anglais, allemand,
français, espagnol, portugais, néerlandais,
brésilien, polonais, russe, turc, arabe.
Tous les menus sont accessibles si le véhicule
est équipé du système audio.
Si le véhicule est équipé du système audio-
télématique tactile, certains menus sont
accessibles uniquement par sa façade
d'autoradio.
Pour des raisons de sécurité, certains
menus ne sont accessibles que contact
coupé.
