Caractéristiques techniques

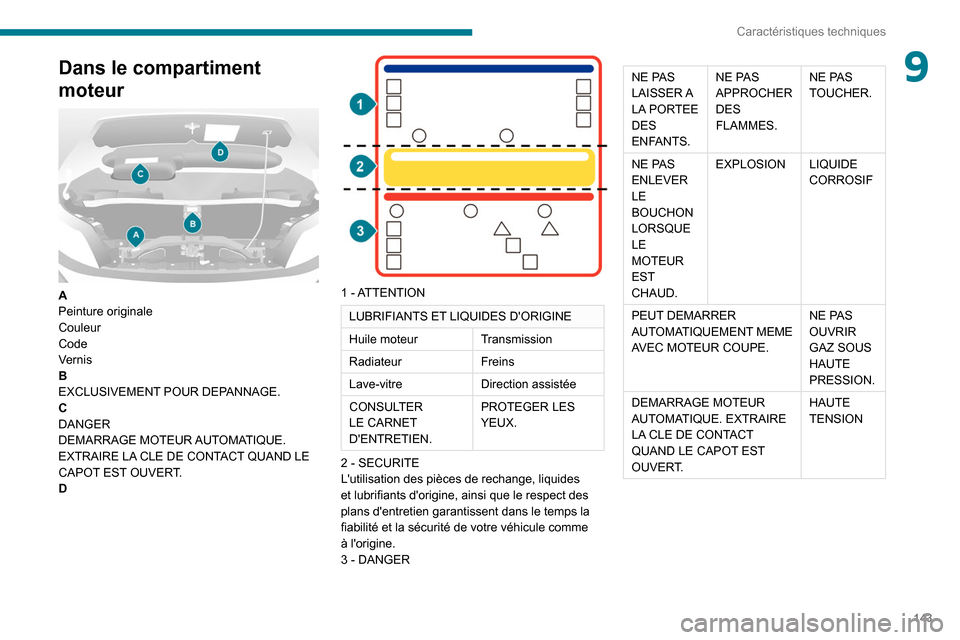

9Dans le compartiment
moteur


A
Peinture originale
Couleur
Code
Vernis
B
EXCLUSIVEMENT POUR DEPANNAGE.
C
DANGER
DEMARRAGE MOTEUR AUTOMATIQUE.
EXTRAIRE LA CLE DE CONTACT QUAND LE
CAPOT EST OUVERT.
D


1 - ATTENTION
LUBRIFIANTS ET LIQUIDES D'ORIGINE
Huile moteurTransmission
Radiateur Freins
Lave-vitre Direction assistée
CONSULTER
LE CARNET
D'ENTRETIEN. PROTEGER LES
YEUX.
2 - SECURITE
L'utilisation des pièces de rechange, liquides
et lubrifiants d'origine, ainsi que le respect des
plans d'entretien garantissent dans le temps la
fiabilité et la sécurité de votre véhicule comme
à l'origine.
3 - DANGER
NE PAS
LAISSER A
LA PORTEE
DES
ENFANTS. NE PAS
APPROCHER
DES
FLAMMES.
NE PAS
TOUCHER.
NE PAS
ENLEVER
LE
BOUCHON
LORSQUE
LE
MOTEUR
EST
CHAUD. EXPLOSION LIQUIDE
CORROSIF
PEUT DEMARRER
AUTOMATIQUEMENT MEME
AVEC MOTEUR COUPE. NE PAS
OUVRIR
GAZ SOUS
HAUTE
PRESSION.
DEMARRAGE MOTEUR
AUTOMATIQUE. EXTRAIRE
LA CLE DE CONTACT
QUAND LE CAPOT EST
OUVERT. HAUTE
TENSION

144
Caractéristiques techniques

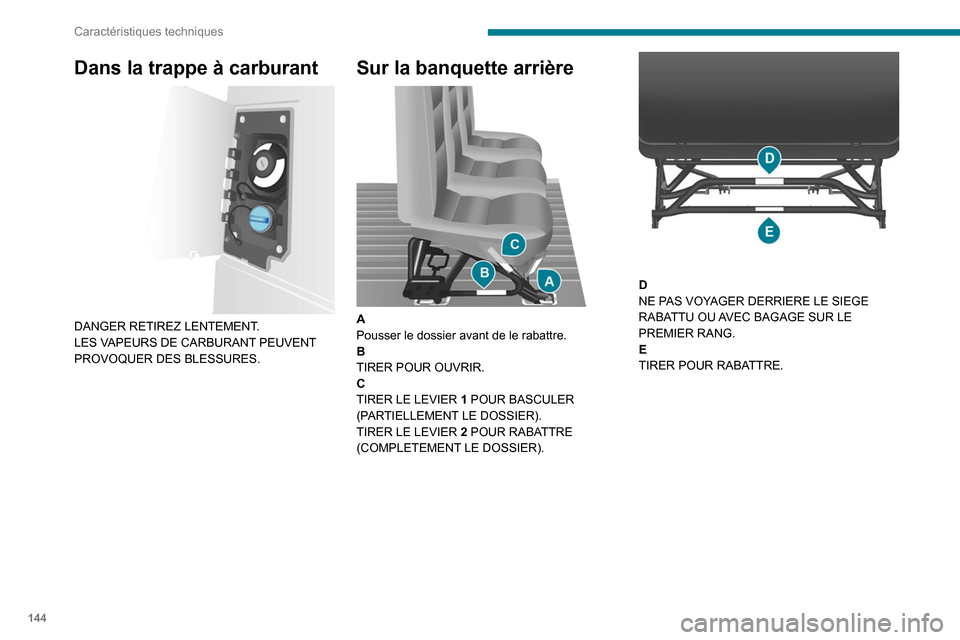

Dans la trappe à carburant

DANGER RETIREZ LENTEMENT.
LES VAPEURS DE CARBURANT PEUVENT
PROVOQUER DES BLESSURES.
Sur la banquette arrière

A
Pousser le dossier avant de le rabattre.
B
TIRER POUR OUVRIR.
C
TIRER LE LEVIER 1 POUR BASCULER
(PARTIELLEMENT LE DOSSIER).
TIRER LE LEVIER 2 POUR RABATTRE
(COMPLETEMENT LE DOSSIER).


D
NE PAS VOYAGER DERRIERE LE SIEGE
RABATTU OU AVEC BAGAGE SUR LE
PREMIER RANG.
E
TIRER POUR RABATTRE.

145
Particularités
10Cabine approfondie
La cabine approfondie, proposée
sur les versions fourgon, est
composée d'une banquette,
de ceintures de sécurité, d'un
espace de rangement et de
vitres latérales.
Elle est séparée de l'espace de chargement par
une cloison haute résistance offrant confort et
sécurité.
Banquette arrière

Cette banquette ergonomique est équipée de
quatre places.
Espace de rangement

Un espace de rangement est disponible sous la
banquette.
Depuis la cabine, basculez l'assise vers l'avant
pour y accéder.
Ne basculez pas l'assise de la banquette
pendant le transport.
N'accrochez rien sur la structure de fixation
de la cabine.
Ne dépassez pas le nombre de passagers
indiqué sur le certificat d'immatriculation.
À l'arrière, l'espace de chargement n'est
destiné qu'au seul transport de
marchandises.
Nous vous recommandons de placer les
marchandises ou les objets lourds le plus
en avant de l'espace de chargement (vers
la cabine) et de les maintenir fixés par des
sangles en utilisant les anneaux d'arrimage
du plancher.
Sièges enfants
N'installez pas de sièges enfants,
rehausseurs, nacelles ou couffins sur les
places arrière de la cabine.
Châssis cabine / Plateau
cabine
Les versions châssis cabine et
plateau cabine sont équipées
d'une cabine, d'un plateau fixe et
de feux arrière spécifiques.
Ces versions sont également disponibles avec
d'autres équipements
:
–

une double cabine,
–


une benne.
Pour plus de détails sur chacun de ses
équipements, se reporter à la rubrique
correspondante.

146
Particularités

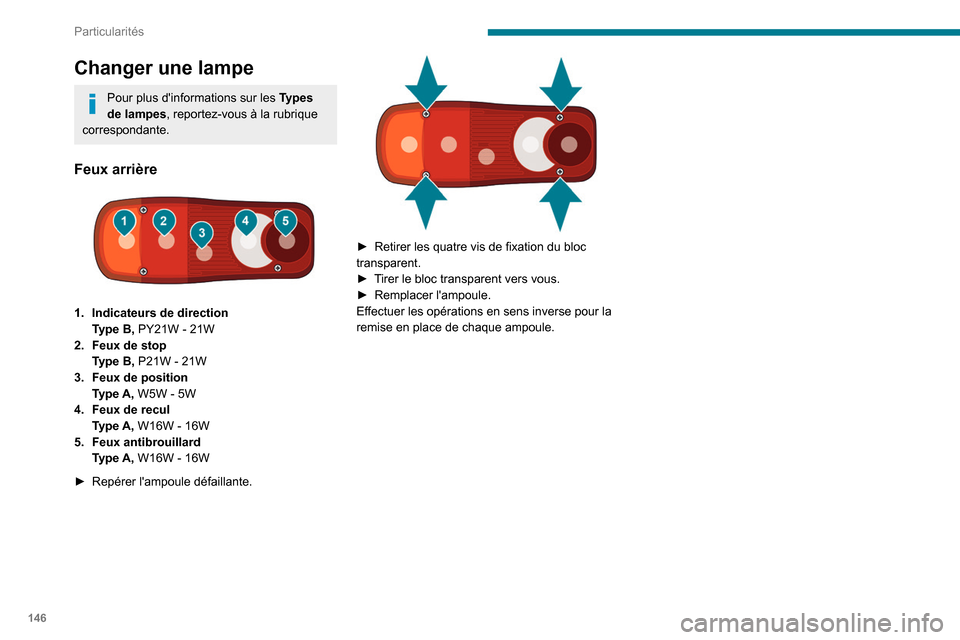

Changer une lampe
Pour plus d'informations sur les Types
de lampes, reportez-vous à la rubrique
correspondante.
Feux arrière

1. Indicateurs de direction Type B, PY21W - 21W
2. Feux de stop Type B, P21W - 21W
3. Feux de position Type A, W5W - 5W
4. Feux de recul Type A, W16W - 16W
5. Feux antibrouillard Type A, W16W - 16W
►

Repérer l'ampoule défaillante.

► Retirer les quatre vis de fixation du bloc
transparent.
►

T
irer le bloc transparent vers vous.
►

Remplacer l'ampoule.
Effectuer les opérations en sens inverse pour la
remise en place de chaque ampoule.

147
Particularités
10Dimensions du châssis cabine



Les valeurs de dimensions sont données en millimètres.
L1 L2L2S L3L4
L Longueur hors tout 4
908 5 358 5 708 5 943 6 308

148
Particularités

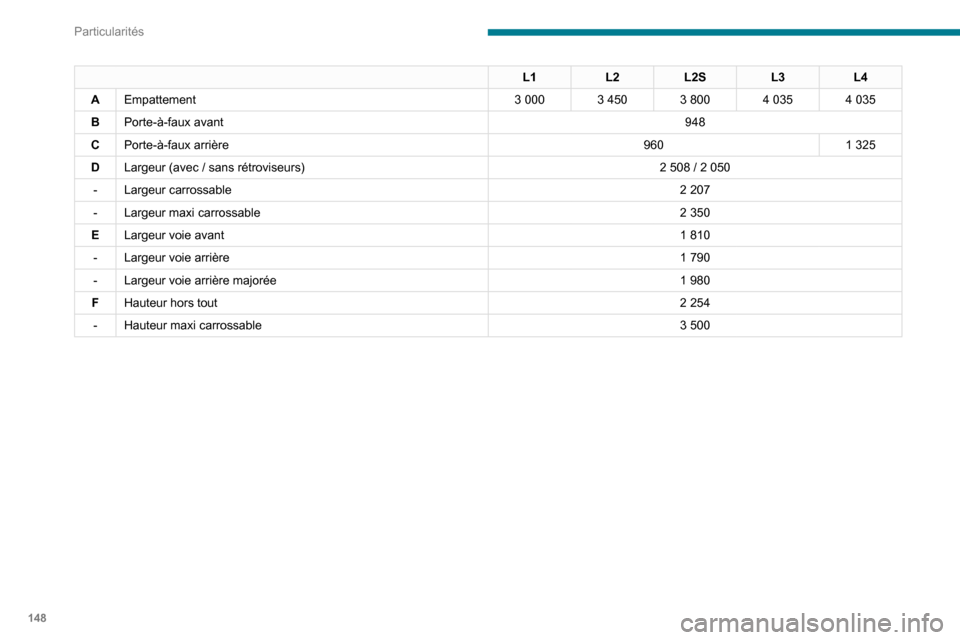

L1L2L2S L3L4
A Empattement 3
000 3 450 3 800 4 035 4 035
B Porte-à-faux avant 948
C Porte-à-faux arrière 9601 325
D Largeur (avec / sans rétroviseurs) 2 508 / 2
050
- Largeur carrossable 2
207
- Largeur maxi carrossable 2
350
E Largeur voie avant 1
810
- Largeur voie arrière 1
790
- Largeur voie arrière majorée 1
980
F Hauteur hors tout 2
254
- Hauteur maxi carrossable 3
500

149
Particularités

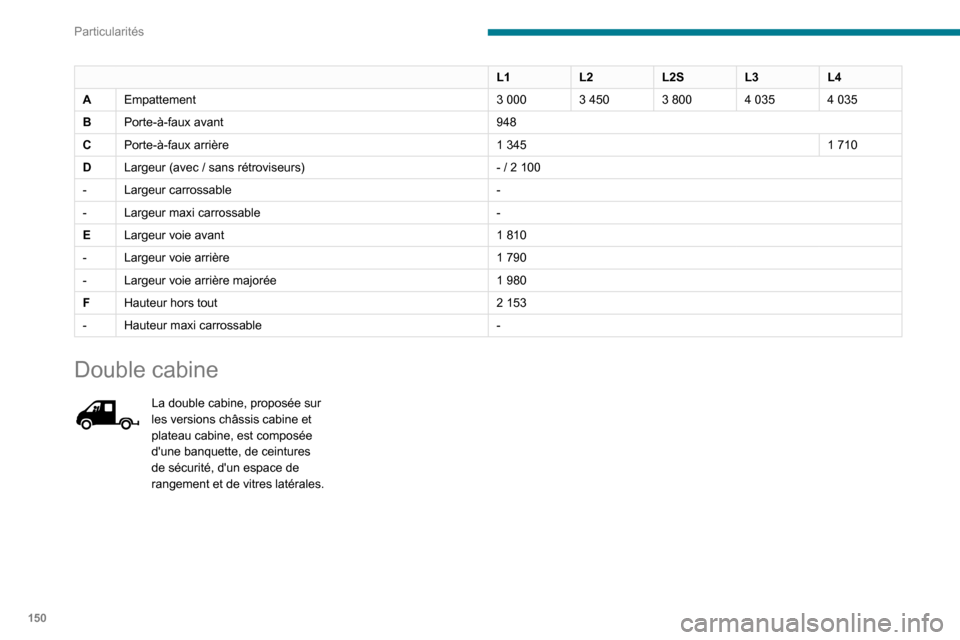

10Dimensions du plateau cabine



Les valeurs de dimensions sont données en millimètres.
L1 L2L2SL3L4
L Longueur hors tout 5 293 5 743 6 093 6 328 6 693

150
Particularités
L1L2L2SL3L4
A Empattement 3 000 3 450 3 800 4 035 4 035
B Porte-à-faux avant 948
C Porte-à-faux arrière 1 3451 710
D Largeur (avec / sans rétroviseurs) - / 2 100
- Largeur carrossable -
- Largeur maxi carrossable -
E Largeur voie avant 1 810
- Largeur voie arrière 1 790
- Largeur voie arrière majorée 1 980
F Hauteur hors tout 2 153
- Hauteur maxi carrossable -
Double cabine
La double cabine, proposée sur
les versions châssis cabine et
plateau cabine, est composée
d'une banquette, de ceintures
de sécurité, d'un espace de
rangement et de vitres latérales.
