2020 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

159
Praktične informacije
7Postupak otpuštanja
► Dok vozilo miruje, a motor je pokrenut,
odaberite način rada N i prekinite kontakt.
U roku od 5
sekundi:
►

Ponovo uključite kontakt.
►


Dok pritišćete papučicu kočnice, pomaknite
impulsnu ručicu prema unaprijed ili unatrag i
potvrdite način rada N

.
►

Isključite kontakt.
Nakon prekoračenja vremenskog ograničenja od
5 sekundi, mjenjač uključuje način rada P

; tada
treba ponoviti postupak.
Povratak na normalan rad
► Na biraču pritisnite tipku P .
S automatskim mjenjačem
EAT8 ili biračem pogona
i električnom parkirnom
kočnicom
/
Postupak otpuštanja
► Dok vozilo miruje, a motor je pokrenut,
odaberite način rada N i prekinite kontakt.
U roku od 5
sekundi:
►

Ponovo uključite kontakt.
►


Dok pritišćete papučicu kočnice, pomaknite
impulsnu ručicu prema naprijed ili natrag i
potvrdite način rada N

.
► Dok pritišćete papučicu kočnice, pritisnite
sklopku za otpuštanje parkirne kočnice.
►

Otpustite papučicu kočnice i isključite
kontakt.
Nakon prekoračenja vremenskog ograničenja od
5 sekundi, mjenjač uključuje način rada P

; tada
treba ponoviti postupak.
Povratak na normalan rad
► Dok pritišćete papučicu kočnice, ponovno
pokrenite motor .
Pristup i pokretanje bez ključa
Ne smijete pritiskati papučicu kočnice
prilikom uključivanja ili isključivanja kontakta.
Ako to učinite, motor će se pokrenuti i morat
ćete ponovno pokrenuti postupak.
Savjeti za održavanje
Opće preporuke
Pridržavajte se sljedećih preporuka kako ne bi
došlo do oštećenja vozila.
Vanjština
Nikad ne koristite pranje mlazom pod
visokim tlakom u prostoru motora
– opasnost od oštećenja električnih
komponenti!
Vozilo nemojte prati na sjajnom suncu ili u
ekstremno hladnim uvjetima.
Prilikom pranja vozila u automatskoj
praonici s četkama zaključajte sva vrata
te, ovisno o izvedbi vozila, udaljite elektronički
ključ.
Prilikom upotrebe visokotlačnog uređaja za
pranje, mlaznicu udaljite najmanje 30 cm
od vozila (naročito kod čišćenja područja na
kojima je boja oštećena, kod senzora i brtvi).
Brzo očistite sve mrlje koje sadrže kemikalije
koje bi mogle oštetiti boju vozila (uključujući
smolu stabala, ptičji izmet, izlučevine
insekata, pelud i katran).
Ako to dozvoljava okruženje, češće čistite
vozilo da biste uklonili slane naslage (u
obalnim područjima), čađu (u industrijskim
područjima) i blato (u vlažnim ili hladnim
područjima). Te tvari mogu biti vrlo korozivne.
Obratite se PEUGEOT predstavniku ili
stručnoj radionici za savjet o uklanjanju
tvrdokornih mrlja koje zahtijevaju posebne
proizvode (poput sredstava za uklanjanja
katrana ili insekata).
Ako je to moguće, popravke boje prepustite
mreži PEUGEOT ili nekoj stručnoj radionici.
Unutrašnjost
Prilikom pranja vozila, nikad nemojte
upotrebljavati crijevo ili mlaz pod tlakom
za čišćenje unutrašnjosti.
Tekućine iz čaša ili drugih otvorenih
spremnika mogu se proliti te predstavljaju
opasnost jer u doticaju sa sklopkama na

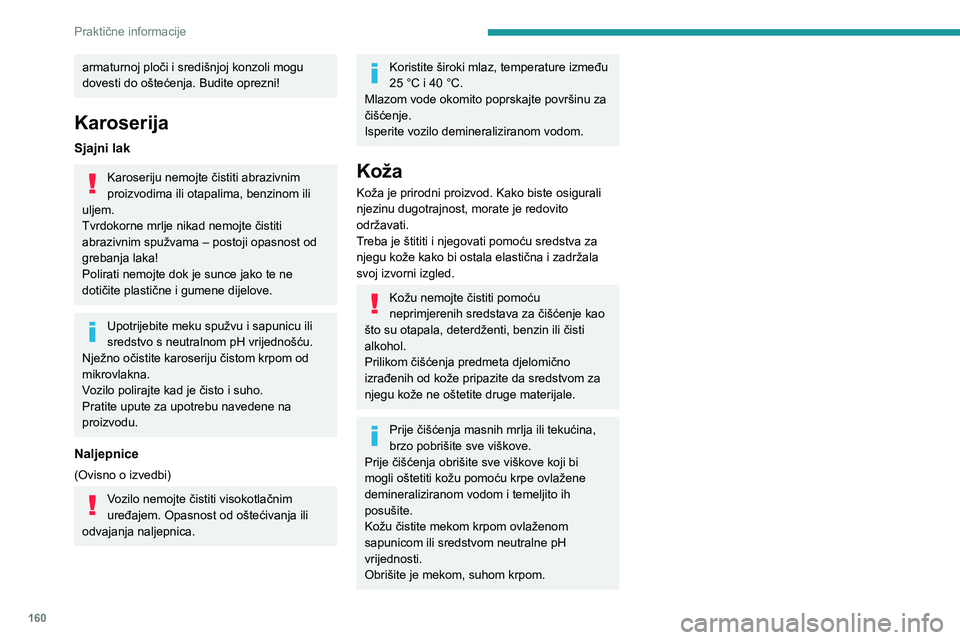

160
Praktične informacije
armaturnoj ploči i središnjoj konzoli mogu
dovesti do oštećenja. Budite oprezni!
Karoserija
Sjajni lak
Karoseriju nemojte čistiti abrazivnim
proizvodima ili otapalima, benzinom ili
uljem.
Tvrdokorne mrlje nikad nemojte čistiti
abrazivnim spužvama – postoji opasnost od
grebanja laka!
Polirati nemojte dok je sunce jako te ne
dotičite plastične i gumene dijelove.
Upotrijebite meku spužvu i sapunicu ili
sredstvo s neutralnom pH vrijednošću.
Nježno očistite karoseriju čistom krpom od
mikrovlakna.
Vozilo polirajte kad je čisto i suho.
Pratite upute za upotrebu navedene na
proizvodu.
Naljepnice
(Ovisno o izvedbi)
Vozilo nemojte čistiti visokotlačnim
uređajem. Opasnost od oštećivanja ili
odvajanja naljepnica.
Koristite široki mlaz, temperature između
25 °C i 40 °C.
Mlazom vode okomito poprskajte površinu za
čišćenje.
Isperite vozilo demineraliziranom vodom.
Koža
Koža je prirodni proizvod. Kako biste osigurali
njezinu dugotrajnost, morate je redovito
održavati.
Treba je štititi i njegovati pomoću sredstva za
njegu kože kako bi ostala elastična i zadržala
svoj izvorni izgled.
Kožu nemojte čistiti pomoću
neprimjerenih sredstava za čišćenje kao
što su otapala, deterdženti, benzin ili čisti
alkohol.
Prilikom čišćenja predmeta djelomično
izrađenih od kože pripazite da sredstvom za
njegu kože ne oštetite druge materijale.
Prije čišćenja masnih mrlja ili tekućina,
brzo pobrišite sve viškove.
Prije čišćenja obrišite sve viškove koji bi
mogli oštetiti kožu pomoću krpe ovlažene
demineraliziranom vodom i temeljito ih
posušite.
Kožu čistite mekom krpom ovlaženom
sapunicom ili sredstvom neutralne pH
vrijednosti.
Obrišite je mekom, suhom krpom.

161
U slučaju kvara
8Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi
postavljanja trokuta, upalite četiri pokazivača
smjera i obucite sigurnosni prsluk.
Pretinac za odlaganje

Postoji pretinac u unutarnjoj oblozi prtljažnika za
spremanje trokuta za upozorenje.
►
Nakon otvaranja prtljažnika, otpustite
poklopac okretanjem vijka za četvrtinu ulijevo.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
►

Postavite trokut iza vozila u skladu s važećim
propisima u vašoj zemlji.
Ostali ste bez goriva
(Dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju goriva i
zaštitnom profilu za gorivo (dizel)
možete pronaći u odgovarajućem odjeljku.
Motori 1.5 BlueHDi
► Uključite kontakt (bez pokretanja motora).
► Pričekajte oko 1 minutu i prekinite kontakt.
►

Elektropokretačem pokrenite motor
.
Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Priručni alat
Komplet alata priložen u vozilu.
Njegov sastav ovisi o opremljenosti vozila:
–

Pribor za privremeni popravak gume.
–


Rezervni kotač.
Pristup alatima
Ovisno o verziji, komplet alata spremljen je u
vreći ili u kutiji u prtljažniku.


Na tepihu prtljažnika ili na podu

162
U slučaju kvara
S priborom za privremeni popravak
gume


4.Kompresor od 12 V s uloškom sredstva za
ispunu i naljepnicom s ograničenjem brzine
Za privremeni popravak gume i podešavanje
tlaka u gumi.
Više informacija o priboru za privremeni
popravak gume možete pronaći u
odgovarajućem odjeljku.




Ispod podnice prtljažnika ili poda
► Podignite pod (ovisno o verziji), a zatim
podnicu prtljažnika tako da povučete traku za
pristup alatu.
S priborom za privremeni popravak
gume


S rezervnim kotačem

Ovi alati specifični su za vozilo i mogu se
razlikovati ovisno o razini opreme.
Ne koristite ga u druge svrhe.
Dizalica se smije upotrebljavati samo za
zamjenu kotača s oštećenom gumom.
Ne upotrebljavajte niti jednu drugu dizalicu
osim one u vozilu.
Ako vozilo nije opremljeno originalnom
dizalicom, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici gdje možete nabaviti
dizalicu koju preporučuje proizvođač.
Dizalica je sukladna europskim propisima iz
direktive o strojevima 2006/42/EZ.
Za dizalicu nije predviđeno nikakvo
održavanje.
Popis alata

1. Klinovi koji se postavljaju ispod kotača
(ovisno o opremi)
2. Nastavak za vijke za kotače sa zaštitom
od krađe (nalazi se u pretincu za rukavice)
(ovisno o opremi)
Služi za prilagođavanje ključa za vijke kotača
specijalnim vijcima sa zaštitom od krađe.
3. Uklonjivi prsten za vuču
Za više informacija o vuči vozila i uporabi
uklonjivog prstena za vuču pogledajte
odgovarajući odjeljak.

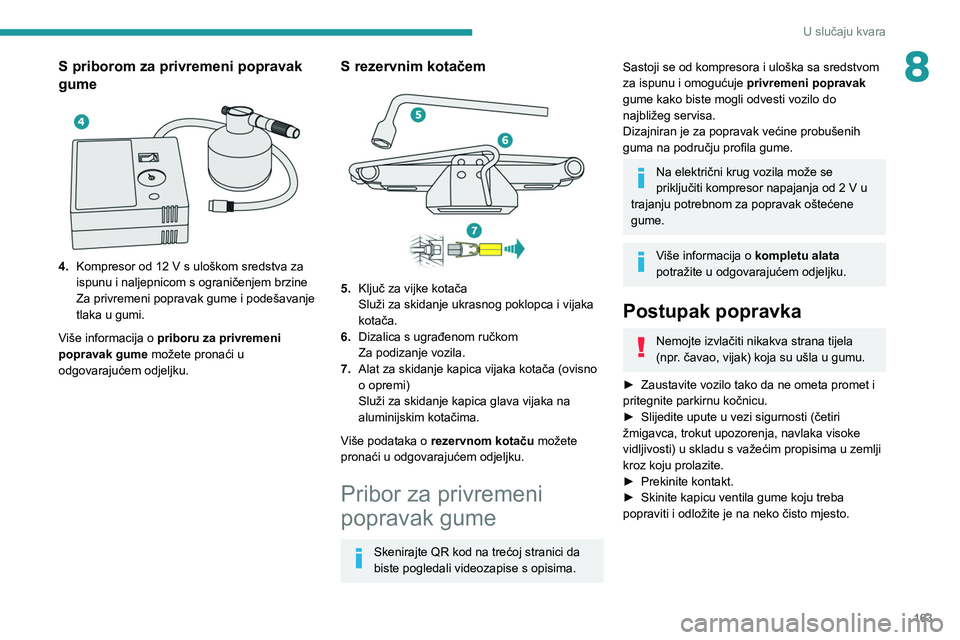

163
U slučaju kvara
8S priborom za privremeni popravak
gume


4.Kompresor od 12 V s uloškom sredstva za
ispunu i naljepnicom s ograničenjem brzine
Za privremeni popravak gume i podešavanje
tlaka u gumi.
Više informacija o priboru za privremeni
popravak gume možete pronaći u
odgovarajućem odjeljku.
S rezervnim kotačem

5. Ključ za vijke kotača
Služi za skidanje ukrasnog poklopca i vijaka
kotača.
6. Dizalica s ugrađenom ručkom
Za podizanje vozila.
7. Alat za skidanje kapica vijaka kotača (ovisno
o opremi)
Služi za skidanje kapica glava vijaka na
aluminijskim kotačima.
Više podataka o rezervnom kotaču možete
pronaći u odgovarajućem odjeljku.
Pribor za privremeni
popravak gume
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Sastoji se od kompresora i uloška sa sredstvom
za ispunu i omogućuje privremeni popravak
gume kako biste mogli odvesti vozilo do
najbližeg servisa.
Dizajniran je za popravak većine probušenih
guma na području profila gume.
Na električni krug vozila može se
priključiti kompresor napajanja od 2 V u
trajanju potrebnom za popravak oštećene
gume.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Postupak popravka
Nemojte izvlačiti nikakva strana tijela
(npr. čavao, vijak) koja su ušla u gumu.
►

Zaustavite vozilo tako da ne ometa promet i
pritegnite parkirnu kočnicu.
►


Slijedite upute u vezi sigurnosti (četiri
žmigavca, trokut upozorenja, navlaka visoke
vidljivosti) u skladu s važećim propisima u zemlji
kroz koju prolazite.
►


Prekinite kontakt.
►


Skinite kapicu ventila gume koju treba
popraviti i odložite je na neko čisto mjesto.

164
U slučaju kvara

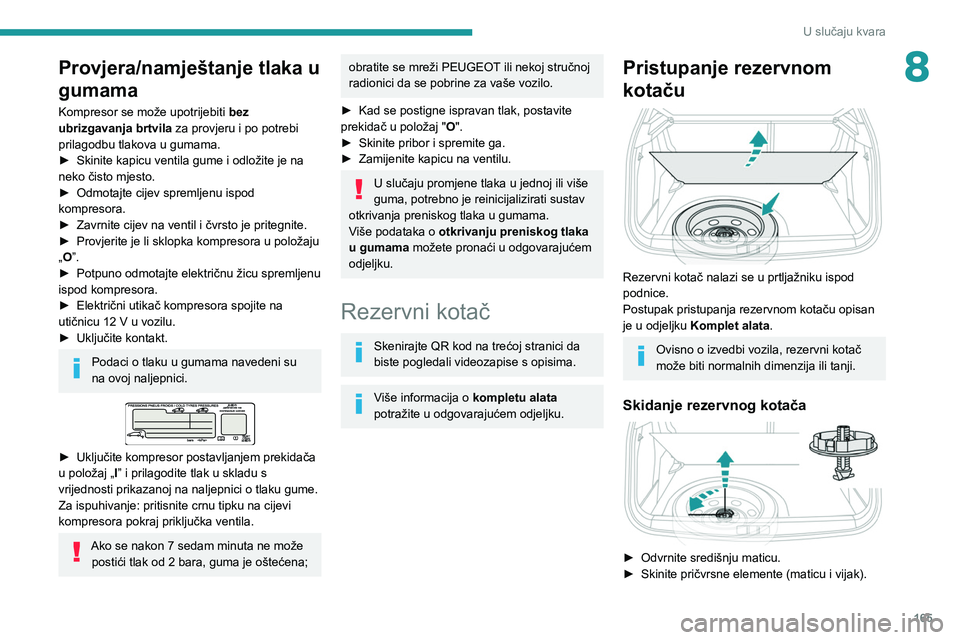

Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
► Skinite kapicu ventila gume i odložite je na
neko čisto mjesto.
► Odmotajte cijev spremljenu ispod
kompresora.
► Zavrnite cijev na ventil i čvrsto je pritegnite.
► Provjerite je li sklopka kompresora u položaju
„O”.
► Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
► Električni utikač kompresora spojite na
utičnicu 12 V u vozilu.
► Uključite kontakt.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.


► Uključite kompresor postavljanjem prekidača
u položaj „ I” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Za ispuhivanje: pritisnite crnu tipku na cijevi
kompresora pokraj priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;

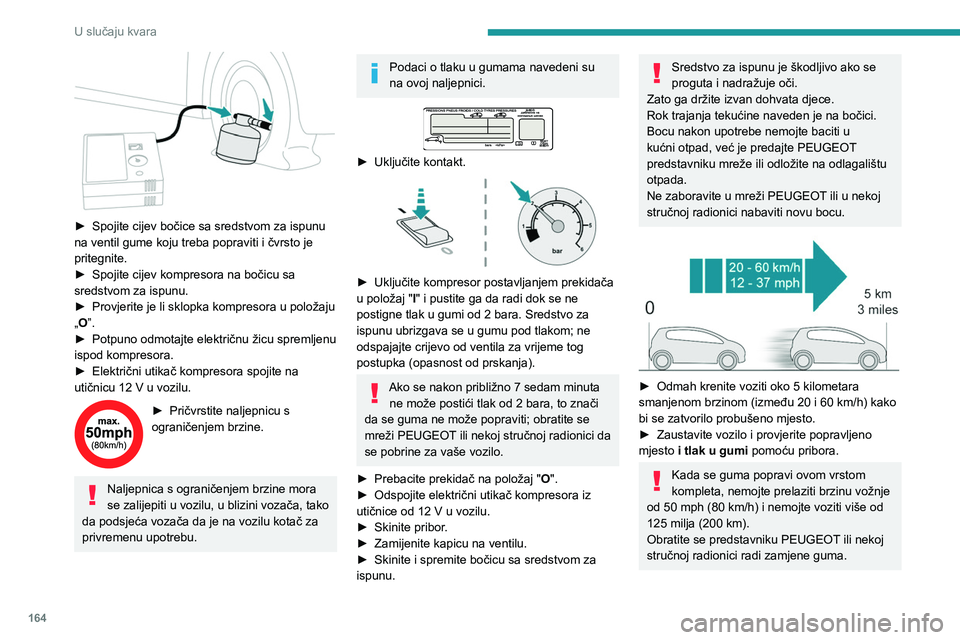

► Spojite cijev bočice sa sredstvom za ispunu
na ventil gume koju treba popraviti i čvrsto je
pritegnite.
►

Spojite cijev kompresora na bočicu sa
sredstvom za ispunu.
►


Provjerite je li sklopka kompresora u položaju
„

O”.
►

Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►


Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
► Pričvrstite naljepnicu s
ograničenjem brzine.
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u blizini vozača, tako
da podsjeća vozača da je na vozilu kotač za
privremenu upotrebu.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.


► Uključite kontakt.

► Uključite kompresor postavljanjem prekidača
u položaj " I
" i pustite ga da radi dok se ne
postigne tlak u gumi od 2 bara. Sredstvo za
ispunu ubrizgava se u gumu pod tlakom; ne
odspajajte crijevo od ventila za vrijeme tog
postupka (opasnost od prskanja).
Ako se nakon približno 7 sedam minuta ne može postići tlak od 2 bara, to znači
da se guma ne može popraviti; obratite se
mreži PEUGEOT ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
►

Prebacite prekidač na položaj " O

".
►

Odspojite električni utikač kompresora iz
utičnice od 12

V u vozilu.
►

Skinite pribor
.
►

Zamijenite kapicu na ventilu.
►


Skinite i spremite bočicu sa sredstvom za
ispunu.
Sredstvo za ispunu je škodljivo ako se
proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na bočici.
Bocu nakon upotrebe nemojte baciti u
kućni otpad, već je predajte PEUGEOT
predstavniku mreže ili odložite na odlagalištu
otpada.
Ne zaboravite u mreži PEUGEOT ili u nekoj
stručnoj radionici nabaviti novu bocu.


► Odmah krenite voziti oko 5 kilometara
smanjenom brzinom (između 20 i 60 km/h) kako
bi se zatvorilo probušeno mjesto.
►

Zaustavite vozilo i provjerite popravljeno
mjesto

i tlak u gumi pomoću pribora.
Kada se guma popravi ovom vrstom
kompleta, nemojte prelaziti brzinu vožnje
od 50
mph (80 km/h) i nemojte voziti više od
125 milja (200 km).
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici radi zamjene guma.

165
U slučaju kvara
8Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
►

Skinite kapicu ventila gume i odložite je na
neko čisto mjesto.
►


Odmotajte cijev spremljenu ispod
kompresora.
►


Zavrnite cijev na ventil i čvrsto je pritegnite.
►


Provjerite je li sklopka kompresora u položaju
„

O”.
►

Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►


Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
►

Uključite kontakt.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.


► Uključite kompresor postavljanjem prekidača
u položaj „ I
” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Za ispuhivanje: pritisnite crnu tipku na cijevi
kompresora pokraj priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici da se pobrine za vaše vozilo.
►

Kad se postigne ispravan tlak, postavite
prekidač u položaj " O

".
►

Skinite pribor i spremite ga.
►


Zamijenite kapicu na ventilu.
U slučaju promjene tlaka u jednoj ili više
guma, potrebno je reinicijalizirati sustav
otkrivanja preniskog tlaka u gumama.
Više podataka o otkrivanju preniskog tlaka
u gumama možete pronaći u odgovarajućem
odjeljku.
Rezervni kotač
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Pristupanje rezervnom
kotaču


Rezervni kotač nalazi se u prtljažniku ispod
podnice.
Postupak pristupanja rezervnom kotaču opisan
je u odjeljku Komplet alata.
Ovisno o izvedbi vozila, rezervni kotač
može biti normalnih dimenzija ili tanji.
Skidanje rezervnog kotača

► Odvrnite središnju maticu.
► Skinite pričvrsne elemente (maticu i vijak).

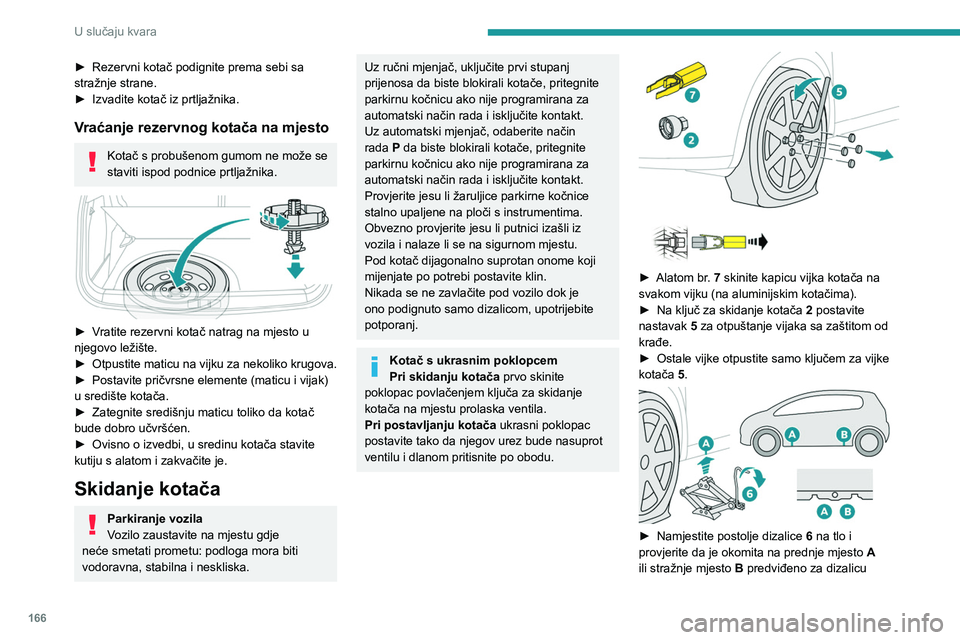

166
U slučaju kvara
► Rezervni kotač podignite prema sebi sa
stražnje strane.
►

Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Kotač s probušenom gumom ne može se
staviti ispod podnice prtljažnika.


► Vratite rezervni kotač natrag na mjesto u
njegovo ležište.
►
Otpustite
maticu na vijku za nekoliko krugova.
►

Postavite pričvrsne elemente (maticu i vijak)
u središte kotača.
►


Zategnite središnju maticu toliko da kotač
bude dobro učvršćen.
►


Ovisno o izvedbi, u sredinu kotača stavite
kutiju s alatom i zakvačite je.
Skidanje kotača
Parkiranje vozila
Vozilo zaustavite na mjestu gdje
neće smetati prometu: podloga mora biti
vodoravna, stabilna i neskliska.
Uz ručni mjenjač, uključite prvi stupanj
prijenosa da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Uz automatski mjenjač, odaberite način
rada
P da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Provjerite jesu li žaruljice parkirne kočnice
stalno upaljene na ploči s instrumentima.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
Kotač s ukrasnim poklopcem
Pri skidanju kotača prvo skinite
poklopac povlačenjem ključa za skidanje
kotača na mjestu prolaska ventila.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.




► Alatom br . 7 skinite kapicu vijka kotača na
svakom vijku (na aluminijskim kotačima).
►

Na ključ za skidanje kotača 2

postavite
nastavak 5 za otpuštanje vijaka sa zaštitom od
krađe.
►

Ostale vijke otpustite samo ključem za vijke
kotača

5.


► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu
