2020 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

167

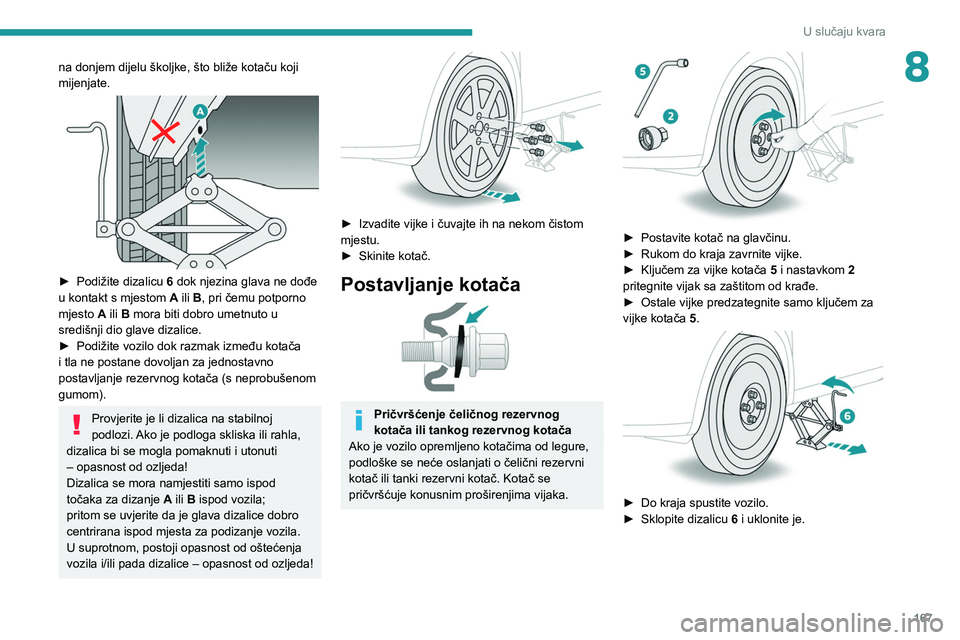

U slučaju kvara
8na donjem dijelu školjke, što bliže kotaču koji
mijenjate.


► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
►

Podižite vozilo dok razmak između kotača
i tla ne postane dovoljan za jednostavno
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!


► Izvadite vijke i čuvajte ih na nekom čistom
mjestu.
►

Skinite kotač.
Postavljanje kotača

Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača
Ako je vozilo opremljeno kotačima od legure,
podloške se neće oslanjati o čelični rezervni
kotač ili tanki rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima vijaka.


► Postavite kotač na glavčinu.
► Rukom do kraja zavrnite vijke.
►

Ključem za vijke kotača 5

i nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►

Ostale vijke predzategnite samo ključem za
vijke kotača

5.


► Do kraja spustite vozilo.
► Sklopite dizalicu 6
i uklonite je.

168
U slučaju kvara
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
– Farovi u „LED“ tehnologiji.
– Farovi u Full LED tehnologiji.
– Prednja svjetla za maglu.
– Izmaknuta dnevna svjetala.
– Bočni pokazivači smjera.
– Bočna spot svjetla.
– 3D stražnja svjetla.
– Treće stop svjetlo.
– Svjetlo registarske pločice.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ne dirajte LED ili farove Full LED tehnologije
– opasnost od smrtnog električnog udara!

► Ključem za vijke kotača 5 i nastavkom 2 do
kraja zategnite vijak sa zaštitom od krađe.
►

Ostale vijke do kraja zategnite samo ključem
za vijke kotača

5.
►

Na vijke postavite kapice (ovisno o opremi).
►


Spremite alat.
Nakon zamjene kotača

S tankim rezervnim kotačem
Isključite određene funkcije pomoći
u vožnji (Active Safety Brake, Automatski
tempomat itd.).
nemojte voziti brzinom većom od maksimalno
dopuštenih 80
km/h.
Vožnja s više od jednog tankog rezervnog
kotača nije dopuštena.
Posjetite mrežu PEUGEOT ili neku
stručnu radionicu što je prije moguće
kako biste provjerili zategnutost vijaka i tlak u
rezervnom kotaču.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Nikad ne gledajte u svjetlosne snopove
LED ili svjetala tehnologije Full LED jer
postoji velika opasnost od oštećenja vida!
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
–

Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
–


Upotrijebite spužvu i sapunicu ili neko
sredstvo s neutralnom pH vrijednošću.
–


Ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.
Zamjena žarulja
Radnje izvršite redoslijedom obrnutim od
skidanja.

169
U slučaju kvara
8Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
–
Farovi u „LED“ tehnologiji.
–


Farovi u Full LED tehnologiji.
–


Prednja svjetla za maglu.
–


Izmaknuta dnevna svjetala.
–


Bočni pokazivači smjera.
–


Bočna spot svjetla.
–


3D stražnja svjetla.
–


T
reće stop svjetlo.
–

Svjetlo registarske pločice.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ne dirajte LED ili farove Full LED tehnologije
– opasnost od smrtnog električnog udara!
Prednja svjetla
Model sa svjetlima Full
LED tehnologije


1.Kratka / duga svjetla
2. Pokazivači smjera
3. Pozicijska svjetla
4. Dnevna svjetla / pozicijska svjetla
5. Prednja svjetla za maglu
Model sa svjetlima LED tehnologije

1.Duga svjetla (LED)
2. Kratka svjetla (LED)
3. Dnevna svjetla/pozicijska svjetla (LED)
4. Pokazivači smjera (PY21W narančaste boje).
Model s halogenim žaruljama

1.Duga svjetla (H9)
2. Kratka svjetla (H18)
3. Dnevna svjetla / pozicijska svjetla (LED)
4. Pokazivači smjera (PY21W narančaste boje).

170
U slučaju kvara
► Zavucite ruku ispod branika.
► Odspojite konektor žarulje.
► Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
► Žarulju okrenite za četvrtinu kruga i
zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se mogli
opeći!
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Ovisno o izvedbi:


► Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
► Potpuno skinite poklopac.

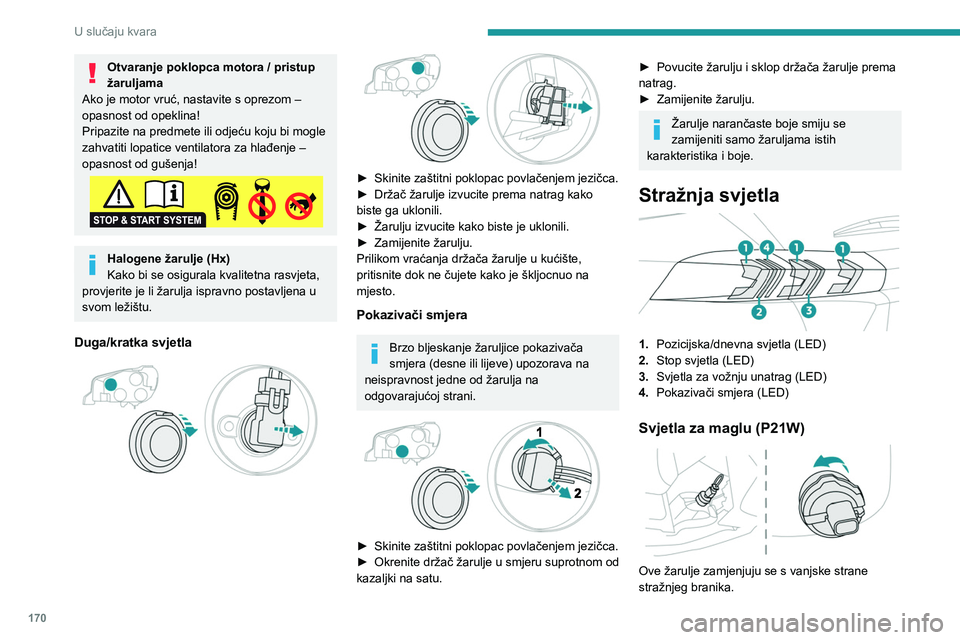

Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Duga/kratka svjetla




► Skinite zaštitni poklopac povlačenjem jezičca.
► Držač žarulje izvucite prema natrag kako
biste ga uklonili.
►

Žarulju izvucite kako biste je uklonili.
►


Zamijenite žarulju.
Prilikom vraćanja držača žarulje u kućište,
pritisnite dok ne čujete kako je škljocnuo na
mjesto.
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.


► Skinite zaštitni poklopac povlačenjem jezičca.
► Okrenite držač žarulje u smjeru suprotnom od
kazaljki na satu.
► Povucite žarulju i sklop držača žarulje prema
natrag.
►

Zamijenite žarulju.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
Stražnja svjetla

1. Pozicijska/dnevna svjetla (LED)
2. Stop svjetla (LED)
3. Svjetla za vožnju unatrag (LED)
4. Pokazivači smjera (LED)
Svjetla za maglu (P21W)

Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.

171
U slučaju kvara

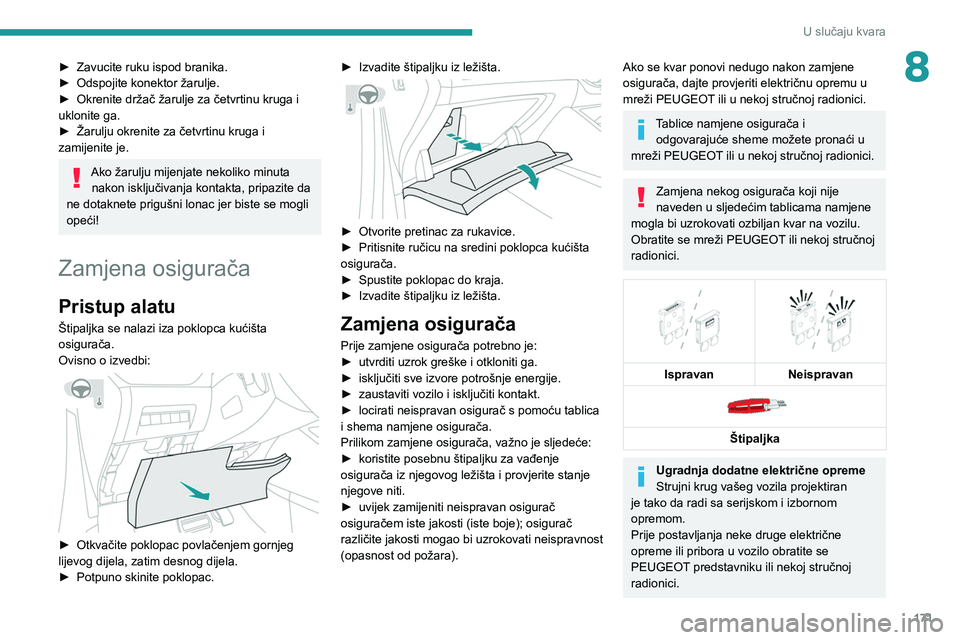

8► Zavucite ruku ispod branika.
► Odspojite konektor žarulje.
►

Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►


Žarulju okrenite za četvrtinu kruga i
zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se mogli
opeći!
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Ovisno o izvedbi:


► Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
►

Potpuno skinite poklopac. ►


Izvadite štipaljku iz ležišta.

► Otvorite pretinac za rukavice.
► Pritisnite ručicu na sredini poklopca kućišta
osigurača.
►

Spustite poklopac do kraja.
►


Izvadite štipaljku iz ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
► utvrditi uzrok greške i otkloniti ga.
►

isključiti sve izvore potrošnje energije.
►


zaustaviti vozilo i isključiti kontakt.
►


locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
►


koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
►


uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se mreži
PEUGEOT ili nekoj stručnoj
radionici.


Ispravan
Neispravan

Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i izbornom
opremom.
Prije postavljanja neke druge električne
opreme ili pribora u vozilo obratite se
PEUGEOT predstavniku ili nekoj stručnoj
radionici.

172
U slučaju kvara

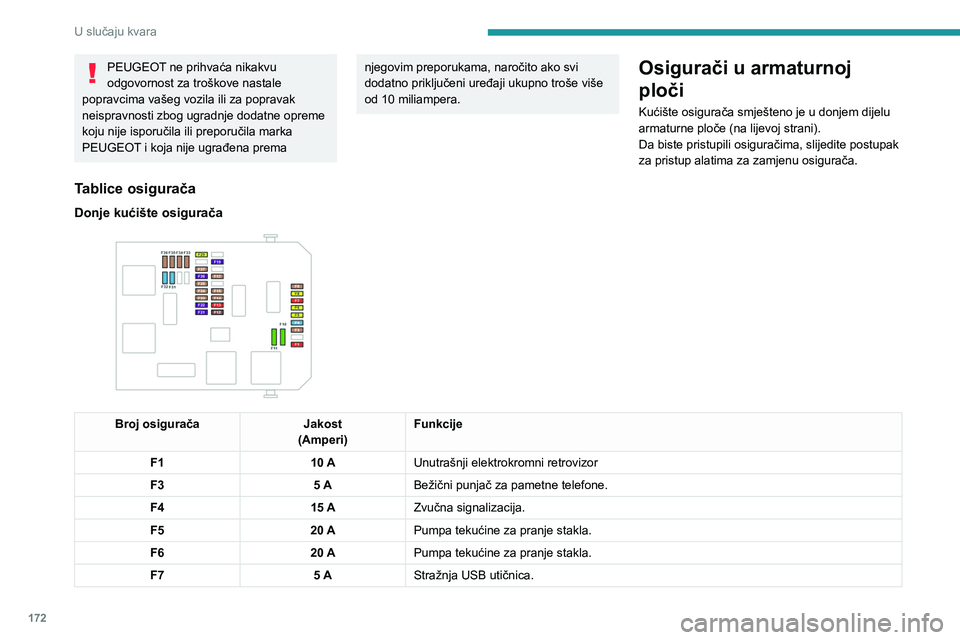

PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučila ili preporučila marka
PEUGEOT i koja nije ugrađena prema njegovim preporukama, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Da biste pristupili osiguračima, slijedite postupak
za pristup alatima za zamjenu osigurača.
Tablice osigurača
Donje kućište osigurača

Broj osigurača Jakost
(Amperi) Funkcije
F1 10 AUnutrašnji elektrokromni retrovizor
F3 5 ABežični punjač za pametne telefone.
F4 15 AZvučna signalizacija.
F5 20 APumpa tekućine za pranje stakla.
F6 20 APumpa tekućine za pranje stakla.
F7 5 AStražnja USB utičnica.

173
U slučaju kvara

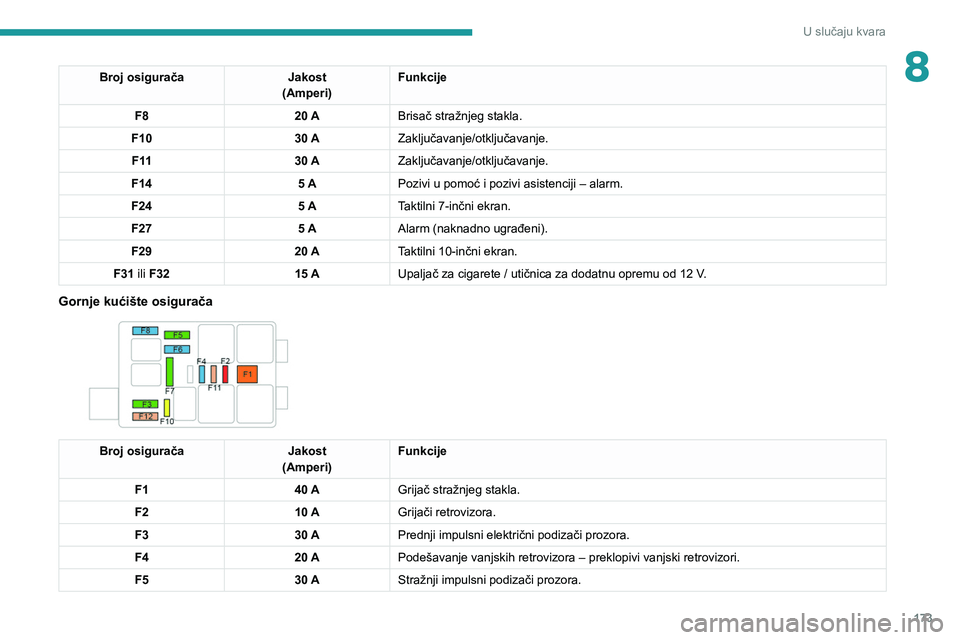

8Broj osiguračaJakost
(Amperi) Funkcije
F8 20 ABrisač stražnjeg stakla.
F10 30 AZaključavanje/otključavanje.
F 11 30 AZaključavanje/otključavanje.
F14 5 APozivi u pomoć i pozivi asistenciji – alarm.
F24 5 ATaktilni 7-inčni ekran.
F27 5 AAlarm (naknadno ugrađeni).
F29 20 ATaktilni 10-inčni ekran.
F31 ili F32 15 AUpaljač za cigarete / utičnica za dodatnu opremu od 12
V.
Gornje kućište osigurača

Broj osiguračaJakost
(Amperi) Funkcije
F1 40 AGrijač stražnjeg stakla.
F2 10 AGrijači retrovizora.
F3 30 APrednji impulsni električni podizači prozora.
F4 20 APodešavanje vanjskih retrovizora – preklopivi vanjski retrovizori.
F5 30 AStražnji impulsni podizači prozora.

174
U slučaju kvara
Akumulator 12 V / dodatni akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Ti akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Broj osigurača Jakost
(Amperi) Funkcije
F6 15 AKrovni prozor.
F10 30 AGrijači prednjih sjedala.

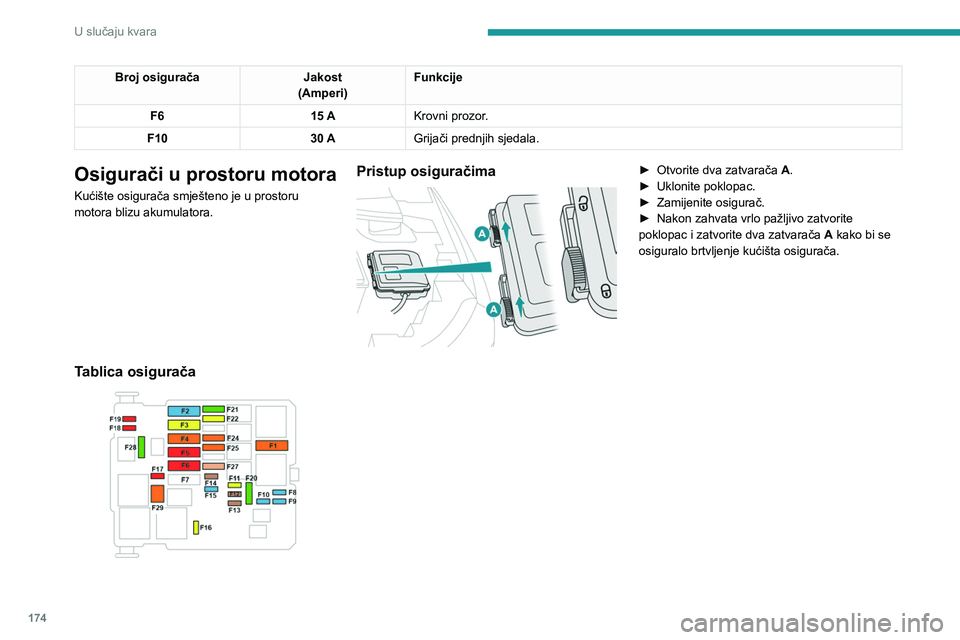

Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima

► Otvorite dva zatvarača A.
► Uklonite poklopac.
►

Zamijenite osigurač.
►


Nakon zahvata vrlo pažljivo zatvorite
poklopac i zatvorite dva zatvarača A

kako bi se
osiguralo brtvljenje kućišta osigurača.
Tablica osigurača
